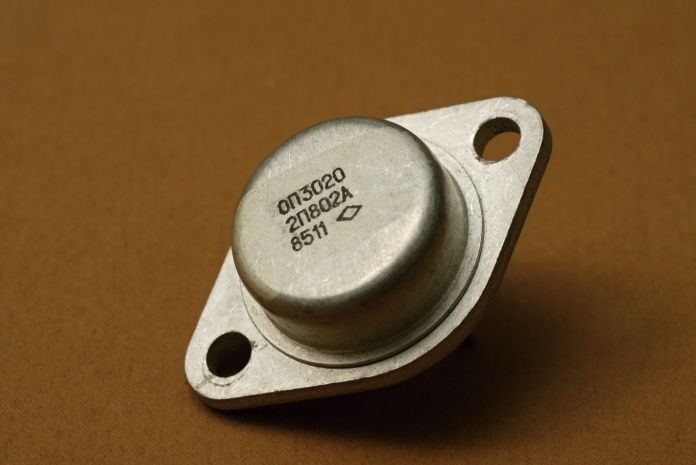

2П802А, КП802Б

Редкий ныне полевой n-канальный ключевой транзистор со статической индукцией, большой мощности. Он предназначен для работы в ключевых каскадах систем электропитания, быстродействующих коммутаторах и т.п.

Он относительно высоковольтный - до 500в, но коммутируемый ток невелик, до 2,5а. Сопротивление открытого канала не более 3 Ом, время включения/выключения - 80/30нс. По нынешним временам не впечатляет, но для середины 80-х это было неплохо.

Наиболее интересно в его параметрах то, что у него предполагалась рабочая область с прямым током затвора, причём весьма немалым - до 1 ампера! При этом транзистор нормально открытый. Смысл?

Дело в том, что разрабатывали их в КБ Новосибирского электролампового завода для прямой замены электровакуумных триодов. Выходные характеристики у них совпадают и включаются они точно также как лампы; например, вместо 6Н2П можно ставить 2П802А.

Даннные из отраслевого каталога и заводской паспорт на них.

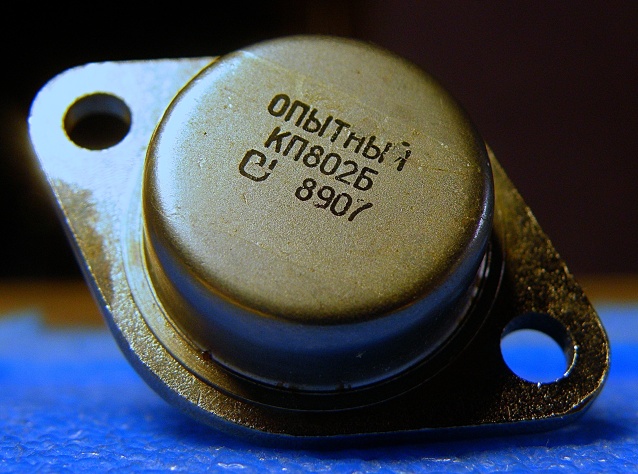

Делали их мелкими партиями, в массовое производство эти транзисторы так и не пошли. В конце 80-х они также лишь на опытном производстве:


(фото с Форума радиодеталей)

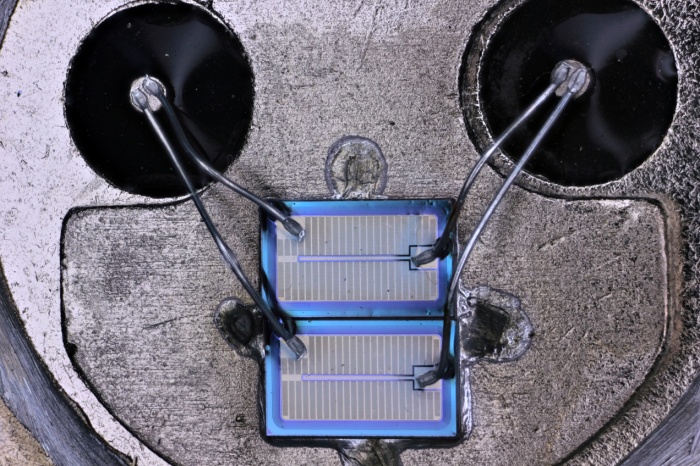

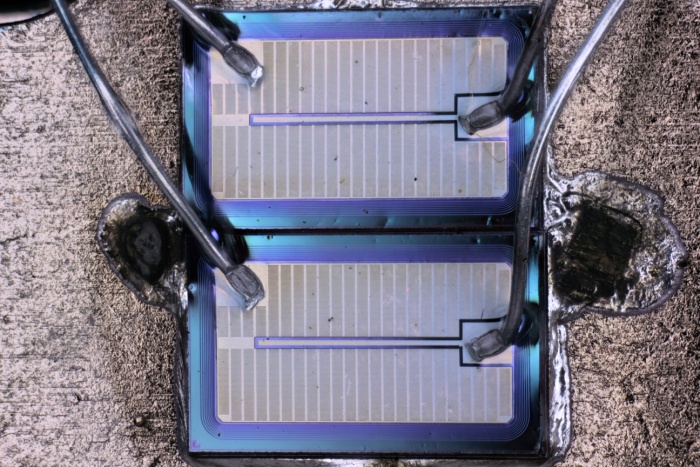

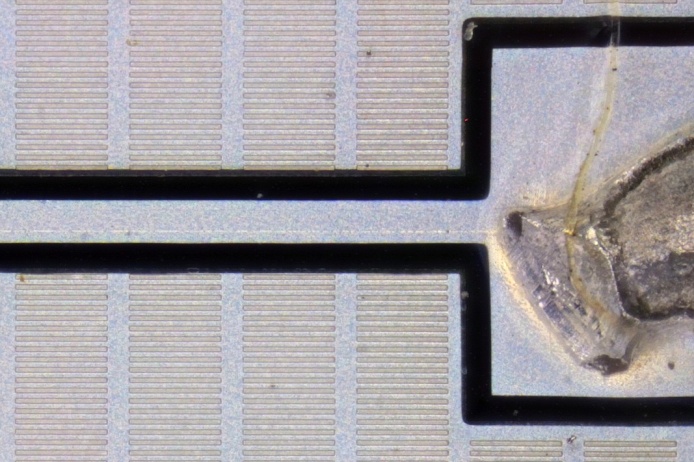

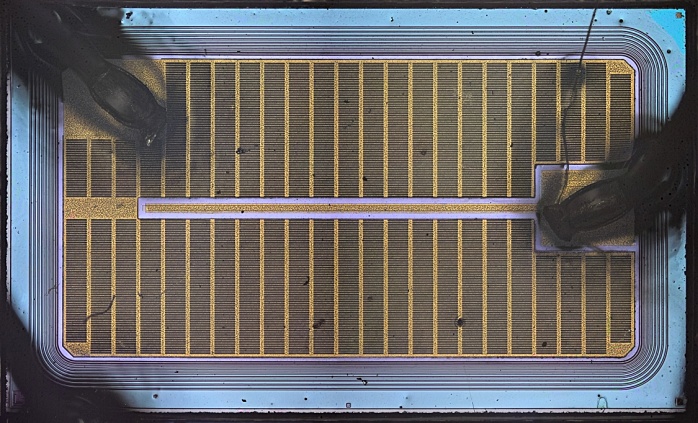

Транзистор использует вертикальную топологию канала и довольно интересен своей конструкцией. Он состоит из двух одинаковых запараллеленых кристаллов, каждый из которых представляет собой регулярную многоэлементную систему:


(фото с Форума радиодеталей)


(фото с Форума радиодеталей)


(фото с Форума радиодеталей)


(фото с Форума радиодеталей)

Источники:

1. Полупроводниковые приборы. Справочник. Том XVIII. Транзисторы. Издание второе. - Министерство электронной промышленности СССР. Научно-исследовательский институт.
2. Отечественные транзисторы: БСИТ, СИТ, БТИЗ. — М.: Издательский дом «Додэка-XXI» («Библиотека электронных компонентов», вып. 16).
3. Петухов В. М. Транзисторы и их зарубежные аналоги. Полевые и высокочастотные биполярные транзисторы средней и большой мощности. Справочник. В 4 т. Т. 3. Издание второе, исправленное.— М.: ИП РадиоСофт, 2000
.
