2SB240

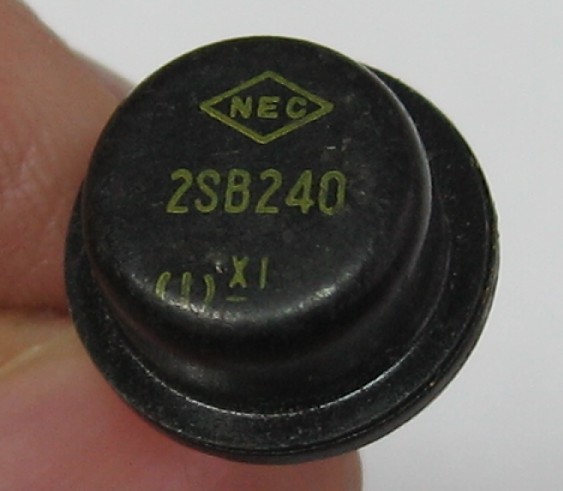

Мощный германиевый p-n-p транзистор фирмы NEC. Весьма редок; информацию о нём мне удалось найти только в Discontinued Transistor Data Book 1975.

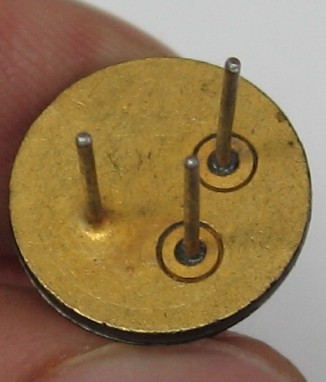

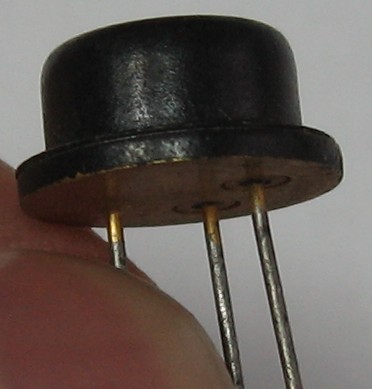

Непривычный для нынешнего времени корпус - TO-8.

`

Электрические параметры

Коэффициент усиления h21Э - 30...90
Граничная частота усиления по току в схеме ОЭ - 500 кГц
Обратный ток коллектора - не более 200 мкА
Максимальное напряжение коллектор-база - 40 В
Максимальное напряжение эмиттер-база - 15 В
Максимальное напряжение коллектор-эмиттер - 30 В
Максимальный ток коллектора - 1 А
Максимальная рассеиваемая мощность - 13 Вт
Тепловое сопротивление переход-корпус - 200 мВт/°С
Максимальная температура перехода +85...100 °С
