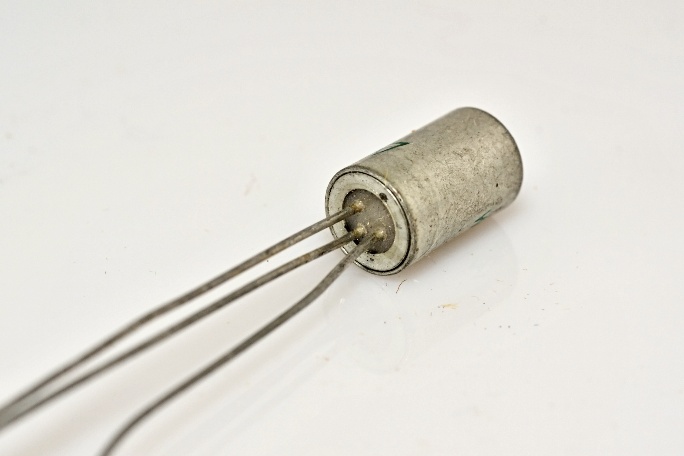

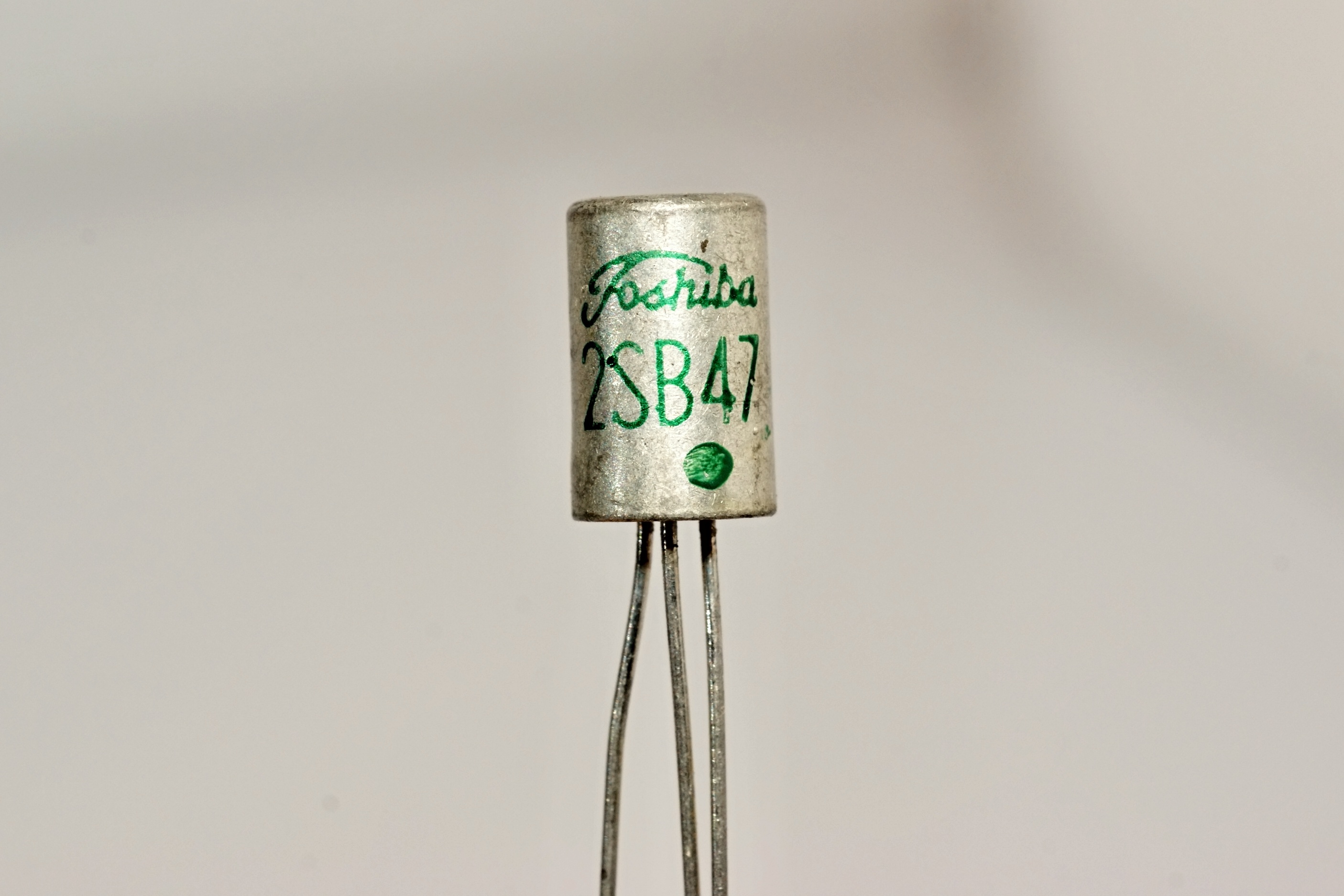

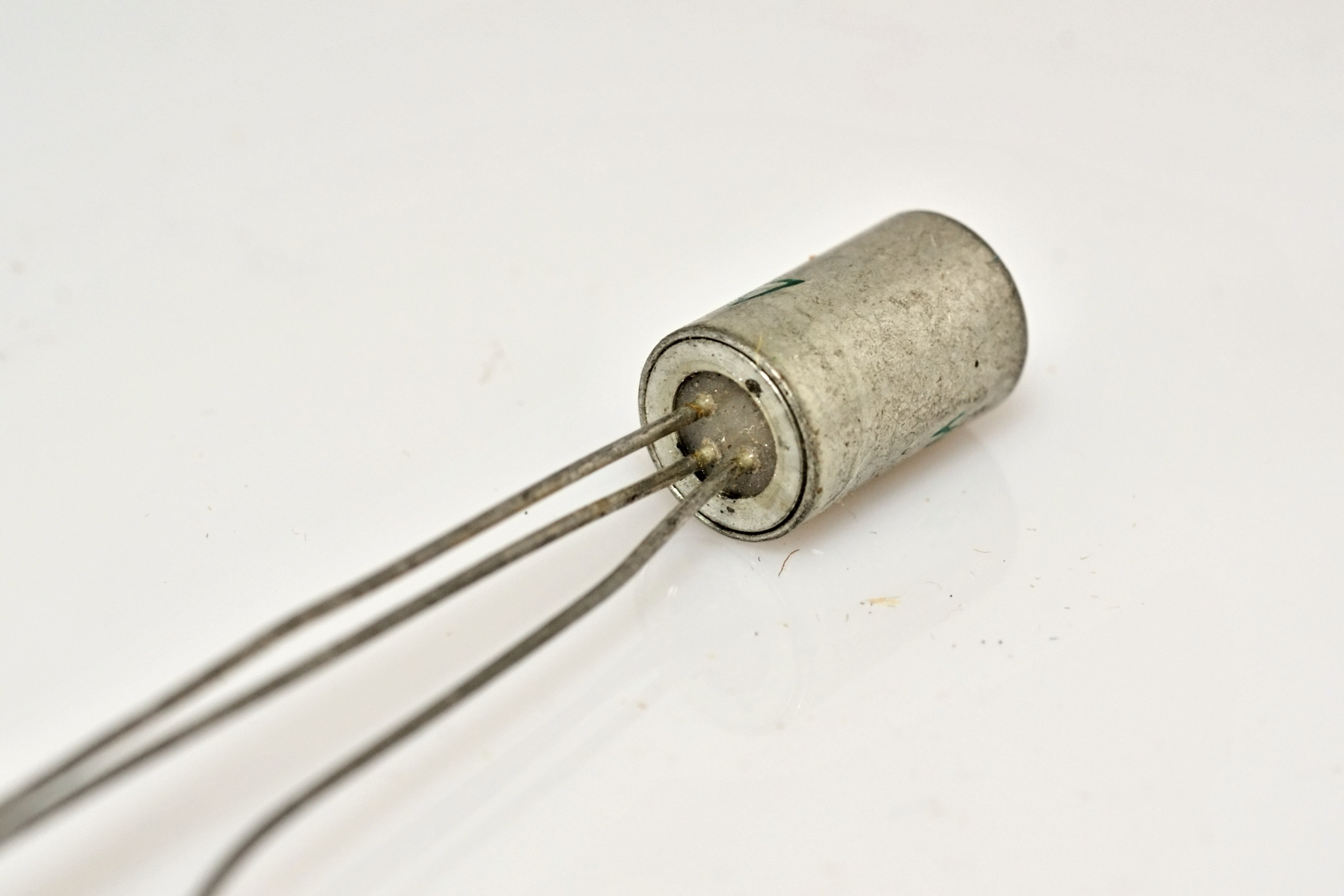

2SB47

Маломощный германиевый p-n-p транзистор 60-х годов, старинной японской фирмы Toshiba.

Собственно, ничем особым он не отличается, просто старый транзистор из относительно начального периода...

Электрические параметры

Коэффициент усиления h21Э - 150
Граничная частота усиления по току в схеме ОЭ - 400 кГц
Максимальное напряжение коллектор-база - 25 В
Максимальное напряжение эмиттер-база - 12 В
Максимальный ток коллектора - 50 мА
Максимальная рассеиваемая мощность - 80 мВт
Емкость коллекторного перехода - 60 пФ
Максимальная температура перехода +75 °С

Источники:

1. Нефедов Л. В., Гордеева В. И. Отечественные полупроводниковые приборы и их зарубежные аналоги: Справочник. — 2-е изд., перераб. и доп. — М.: Радио и связь, 1985.
2. Нефедов А. В., Гордеева В. И. Отечественные полупроводниковые приборы и их зарубежные аналоги: Справочник. — 3-е изд., перераб. и доп.— М.: Радио и связь, 1990. (Массовая радиобиблиотека; Вып. 1154).
