2SB77

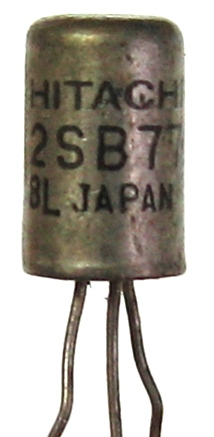

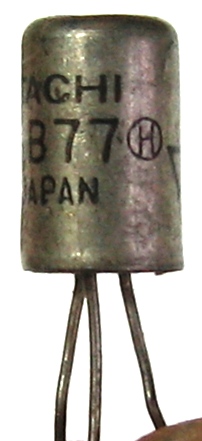

Старый маломощный низкочастотный германиевый p-n-p транзистор производства Hitachi.

Электрические параметры

Коэффициент усиления h21Э 70
Граничная частота усиления по току 2 МГц
Обратный ток коллектора не более 14 мкА
Максимальное напряжение коллектор-база 25 В
Максимальное напряжение коллектор-эмиттер 25 В
Максимальный ток коллектора 10 мА
Максимальная рассеиваемая мощность 150 мВт
Максимально допустимая температура перехода +100°С
Тепловое сопротивление переход-корпус 2,5 мВт/°С

Справочный лист на него.

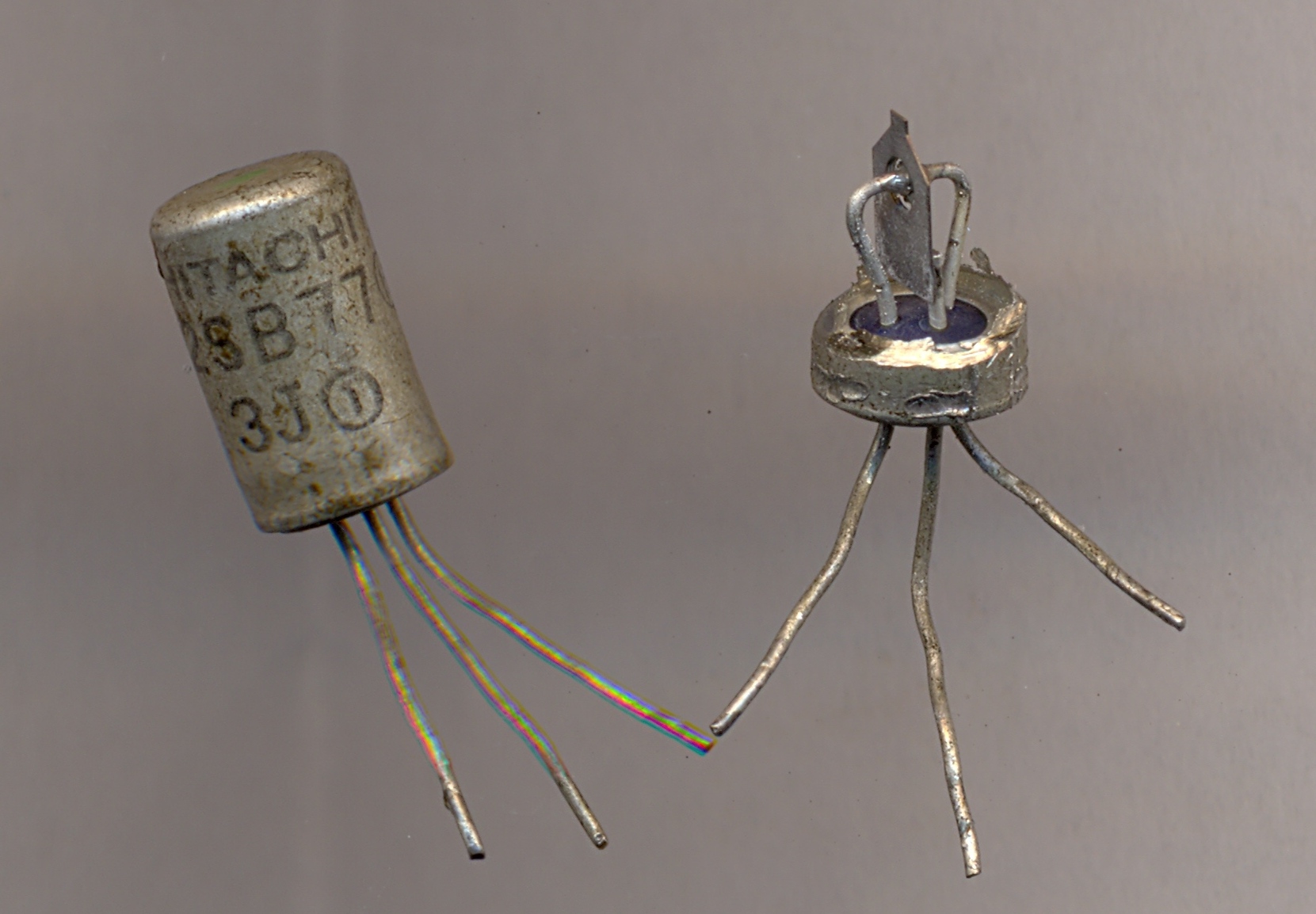

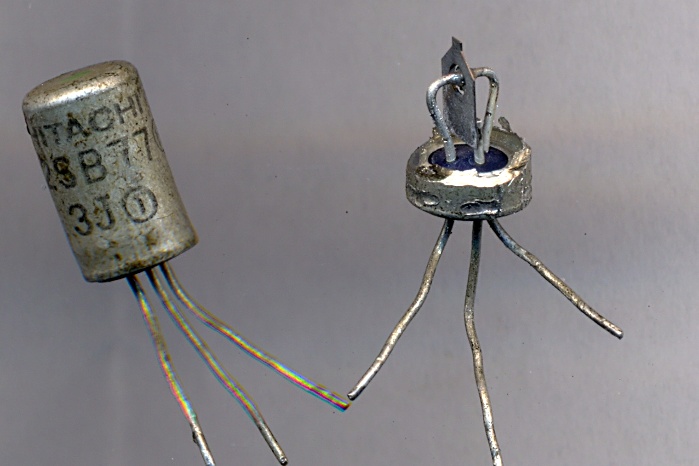

(фото с форума Радиокартинки)

Источники:

1. Атанас Шишков. Транзистори и диоди. Кратък справочник. Второ допълнено издание. София, Държавно издателство "Техника". 1981.
2. А. Родин. Справочник по зарубежным транзисторам. - "Солон", Москва, 1998 (Серия "Ремонт", выпуск 21).
3. Петухов. В.М. Зарубежные транзисторы и их аналоги. Справочник-каталог. В пяти томах. Т.1 - М.: ИП РадиоСофт, 1998.
