2Т670АС

2Т670АС

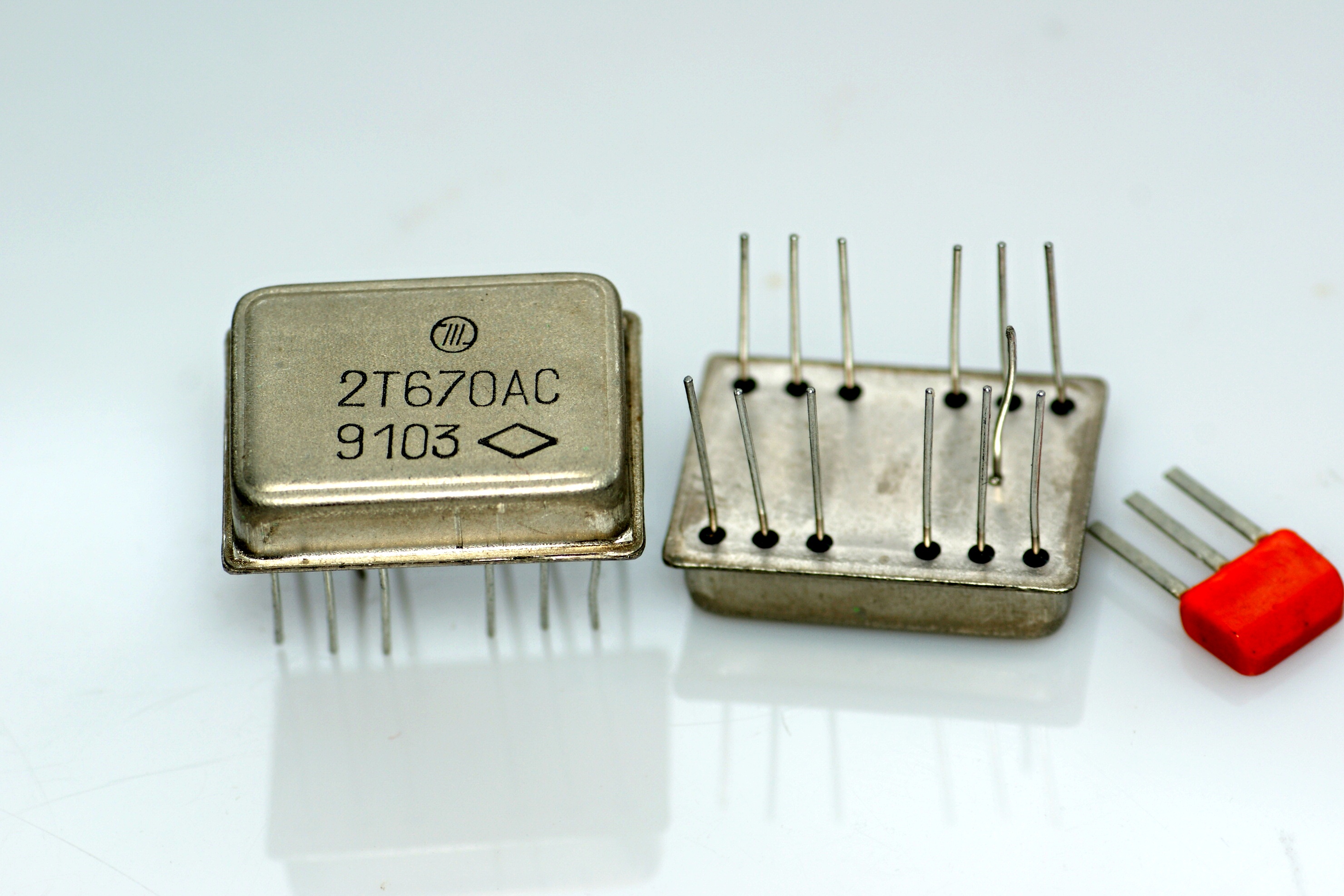

При взгляде на эту сборку, первое, что приходит в голову - это 2ТС613А. Однако нет, в таком корпусе выпускались и другие транзисторы, хотя они и довольно редки. Вот 2Т670АС, сборка средней мощности, из четырех кремниевых эпитаксиально-планарных диэлектрически изолированных и электрически развязанных n-p-n транзисторов.

Появилась она уже в конце советского периода и была предназначена для применения в импульсных и переключательных устройствах. Справочный лист на неё.

Производитель - минский "Транзистор".

2Т670АС

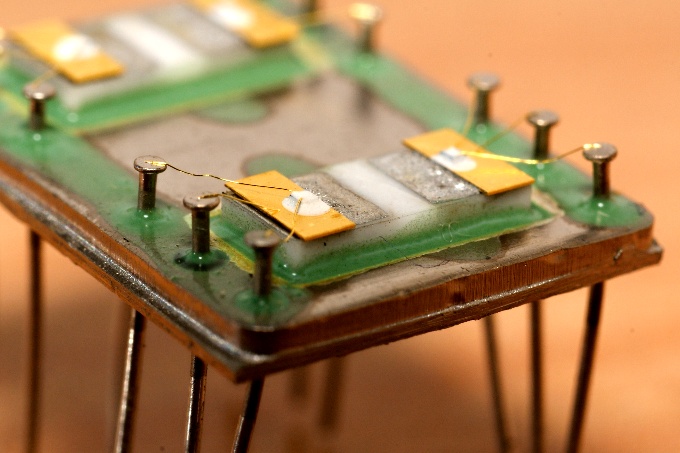

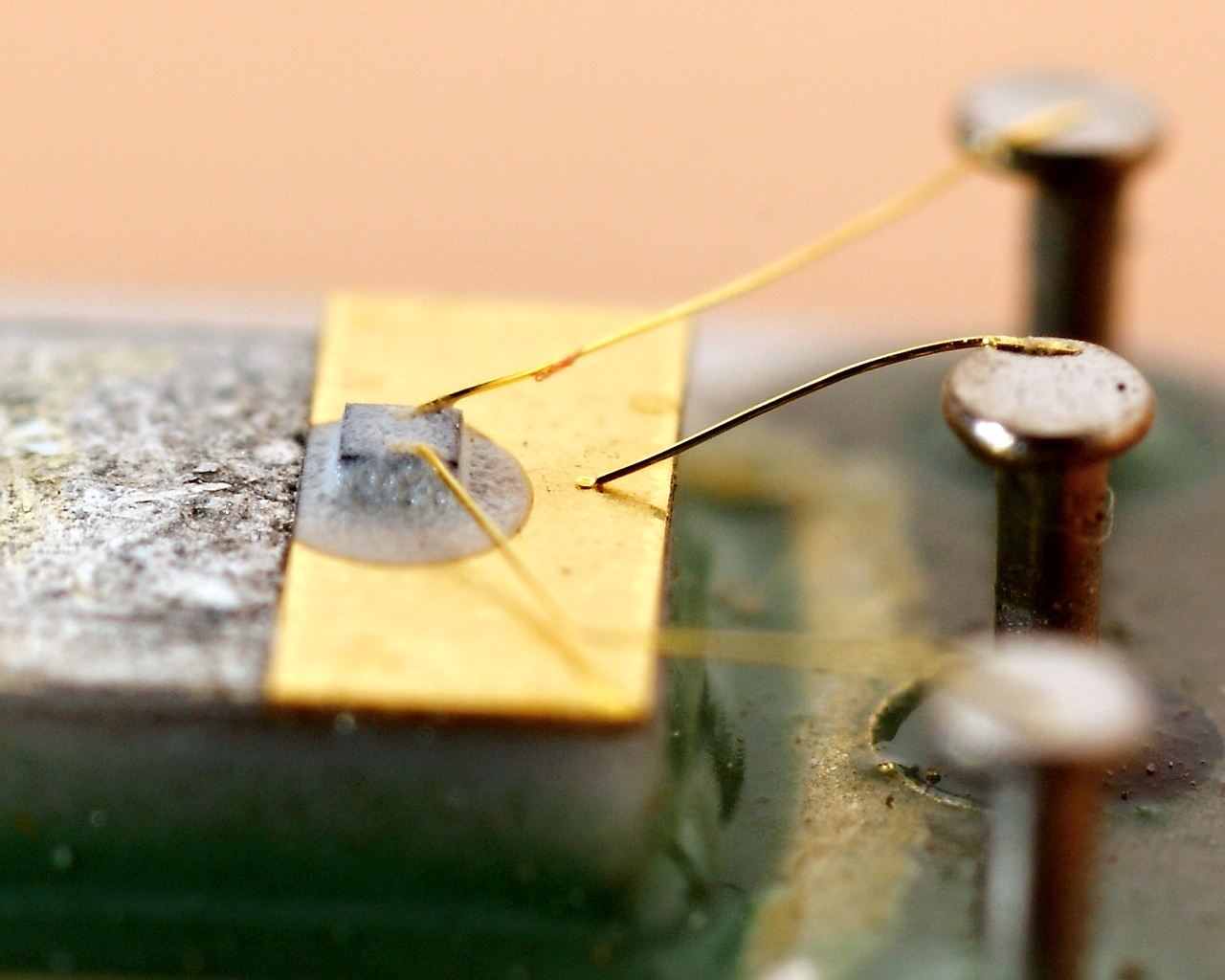

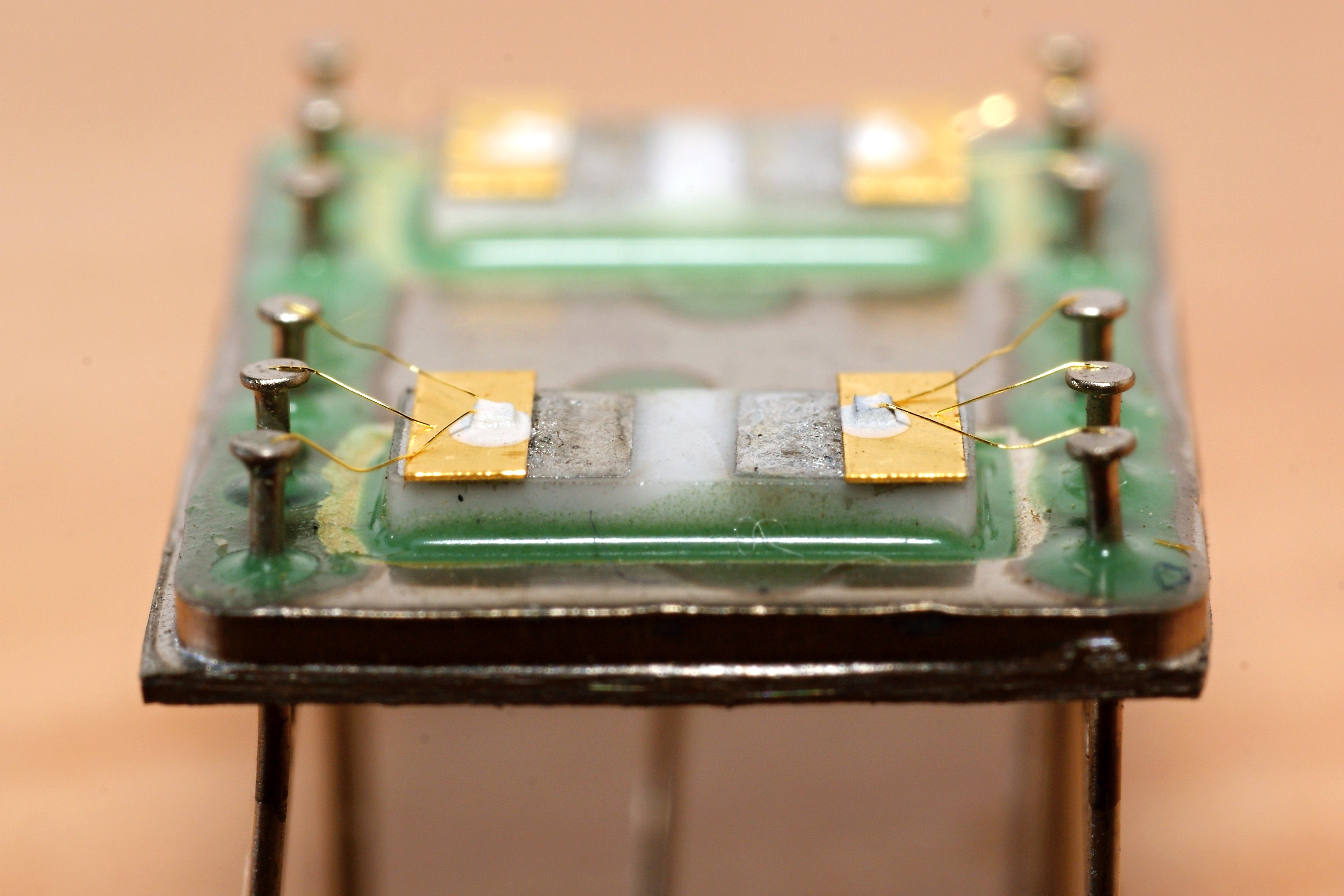

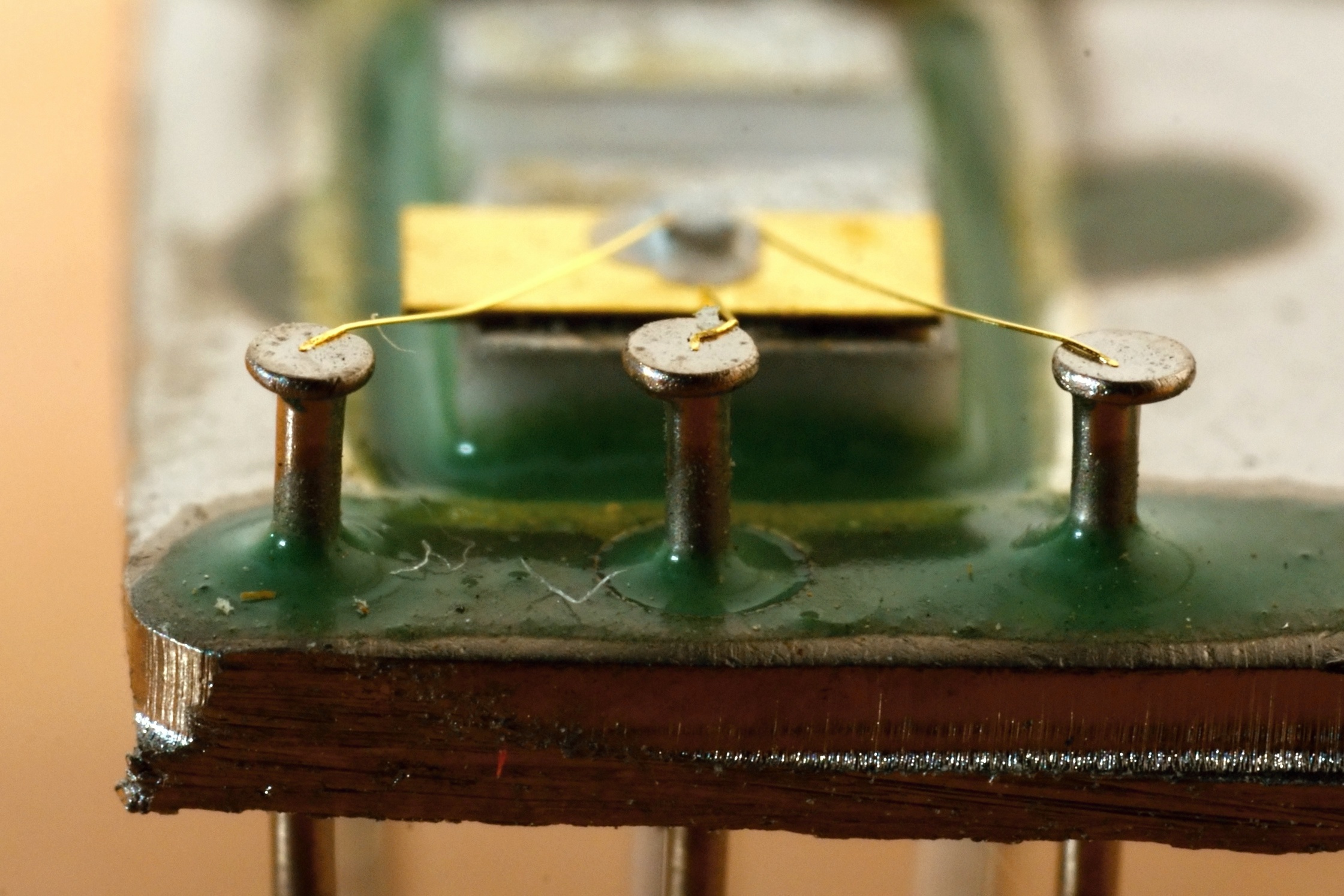

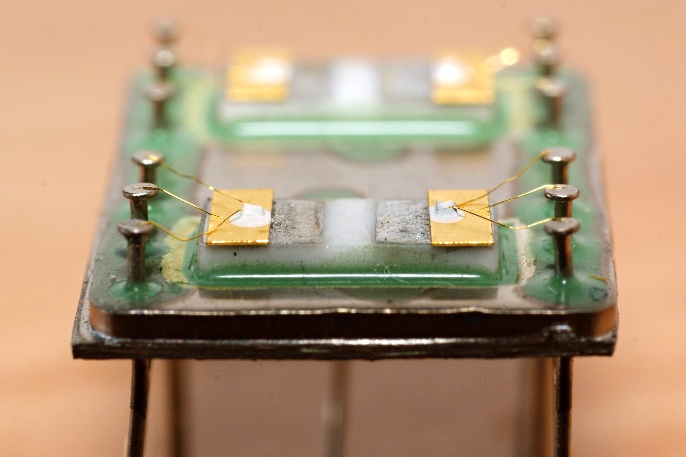

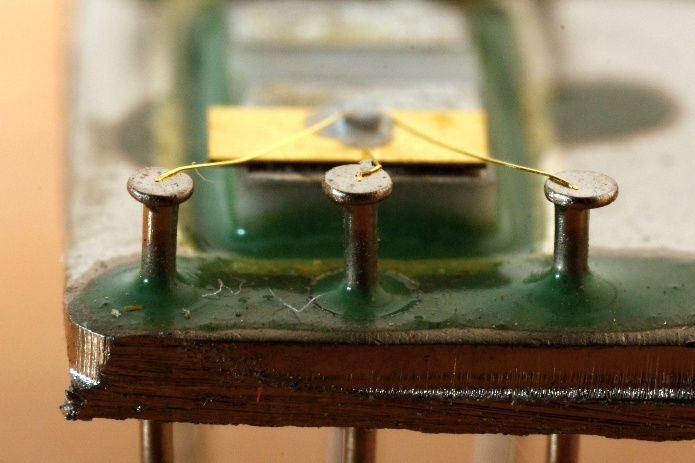

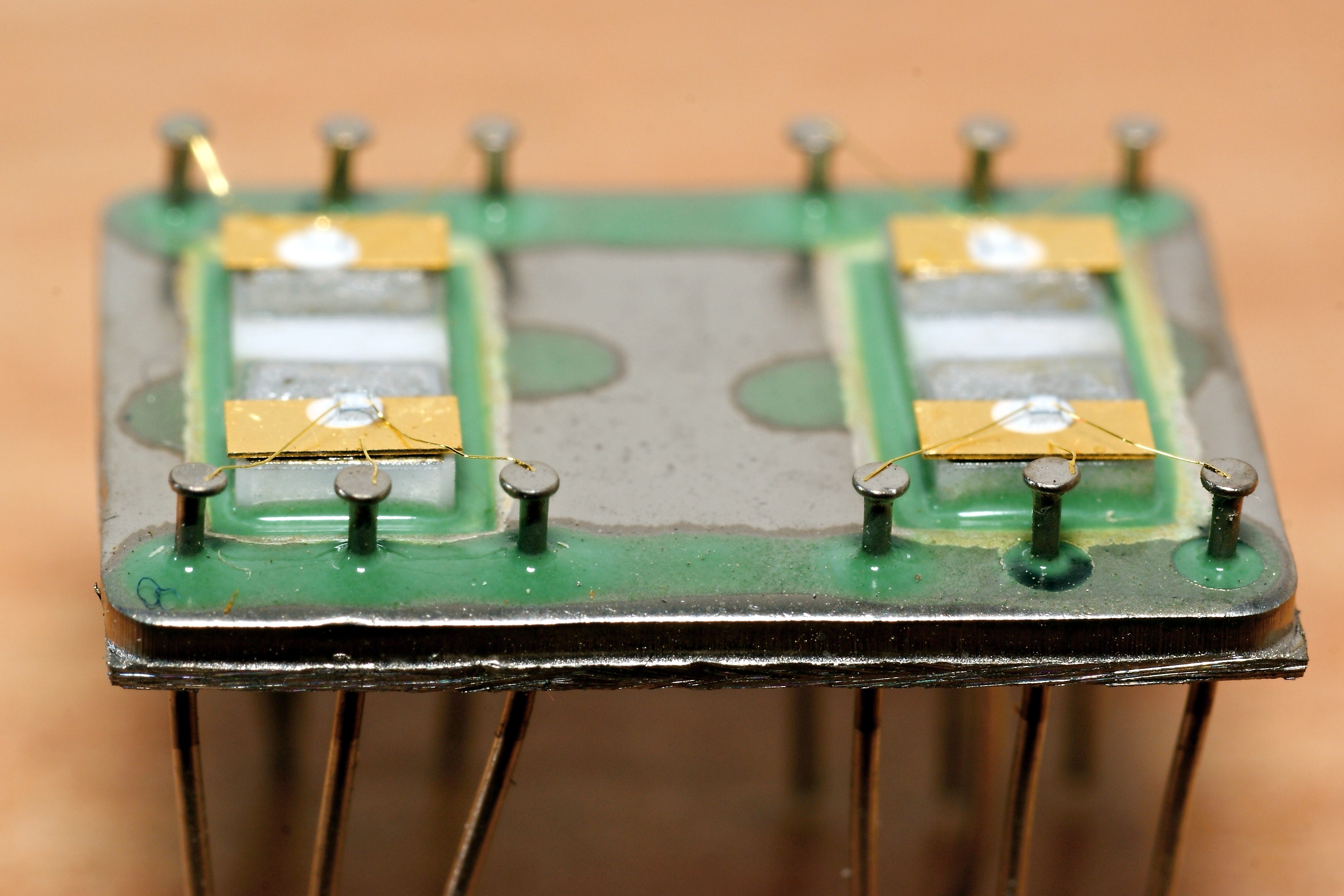

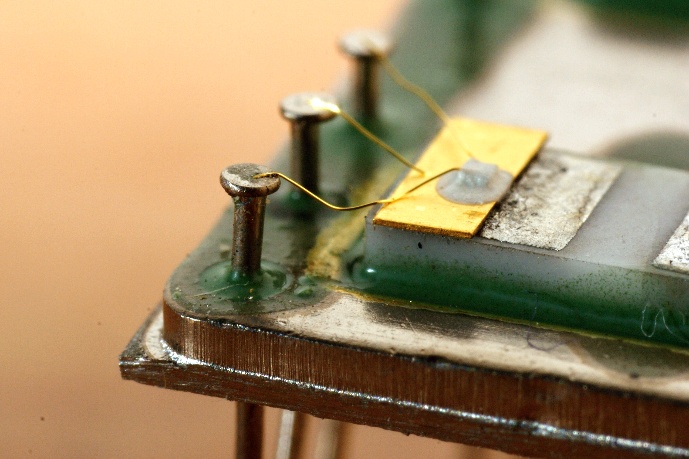

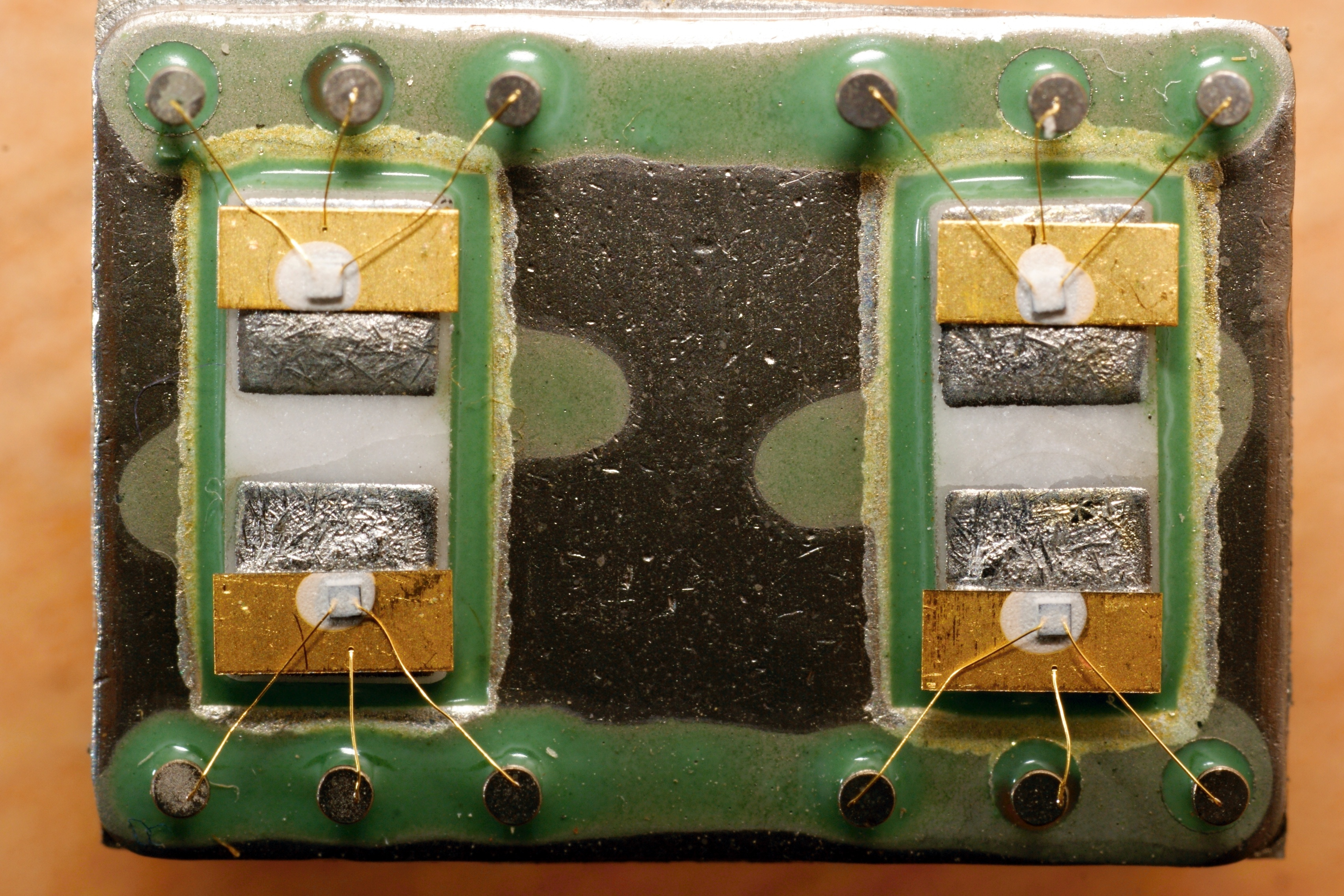

Ну что тут скажешь, действительно изолированы и развязаны. Транзисторы установлены на подложки из (предположительно) поликора ВК100-1; радиаторы транзисторов припаиваются к этим подложкам только с одной стороны, для уменьшения механических напряжений при нагреве:

2Т670АС

2Т670АС

2Т670АС

2Т670АС

2Т670АС

2Т670АС

2Т670АС

Источники:

1. Петухов В.М. Транзисторы и их зарубежные аналоги. Справочник. В 4 т. Т.5, дополнительный. - М.: РадиоСофт, 2002.
