Несколько загадочные транзисторы. Похоже, это "недостающее звено" - транзисторов 2Т319 (или КТ319) в отечественных справочниках почти не числится. Зато они есть... в болгарском!

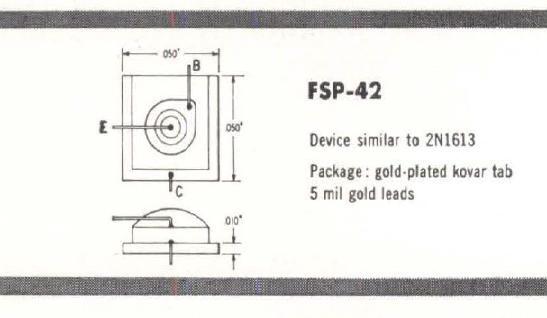

Разработаны эти транзисторы были в 1961-1963 годах (тема "Плоскость" - "Разработка бескорпусного планарного n-p-n транзистора в конструктивном оформлении по типу FSP-42") в московском НИИ-35 "Пульсар" под руководством Ф.А. Щиголя. Как видно, разработка не была оригинальной, а базировалась на западном образце; за материалы по истории транзистора выражаю благодарность Андрею Чечневу.
Хотя в исторических обзорах и пишут, что это бескорпусной вариант первого отечественного универсального высокочастотного транзистора 2Т312, но это, скорее, наоборот. 2Т319 это ранний вариант, при разработке у него ещё не было ГОСТовского наименования. Из-за этого получилось, что его номер больше, чем у его более поздних потомков 2Т317 и 2Т312.

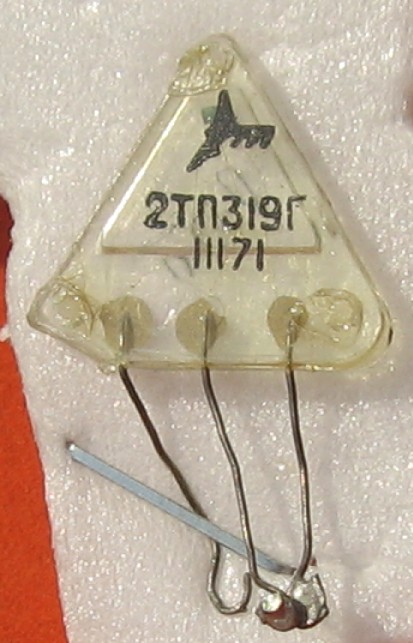

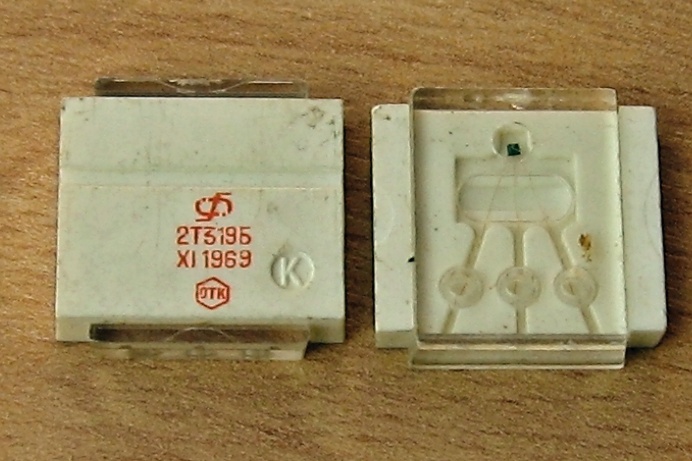

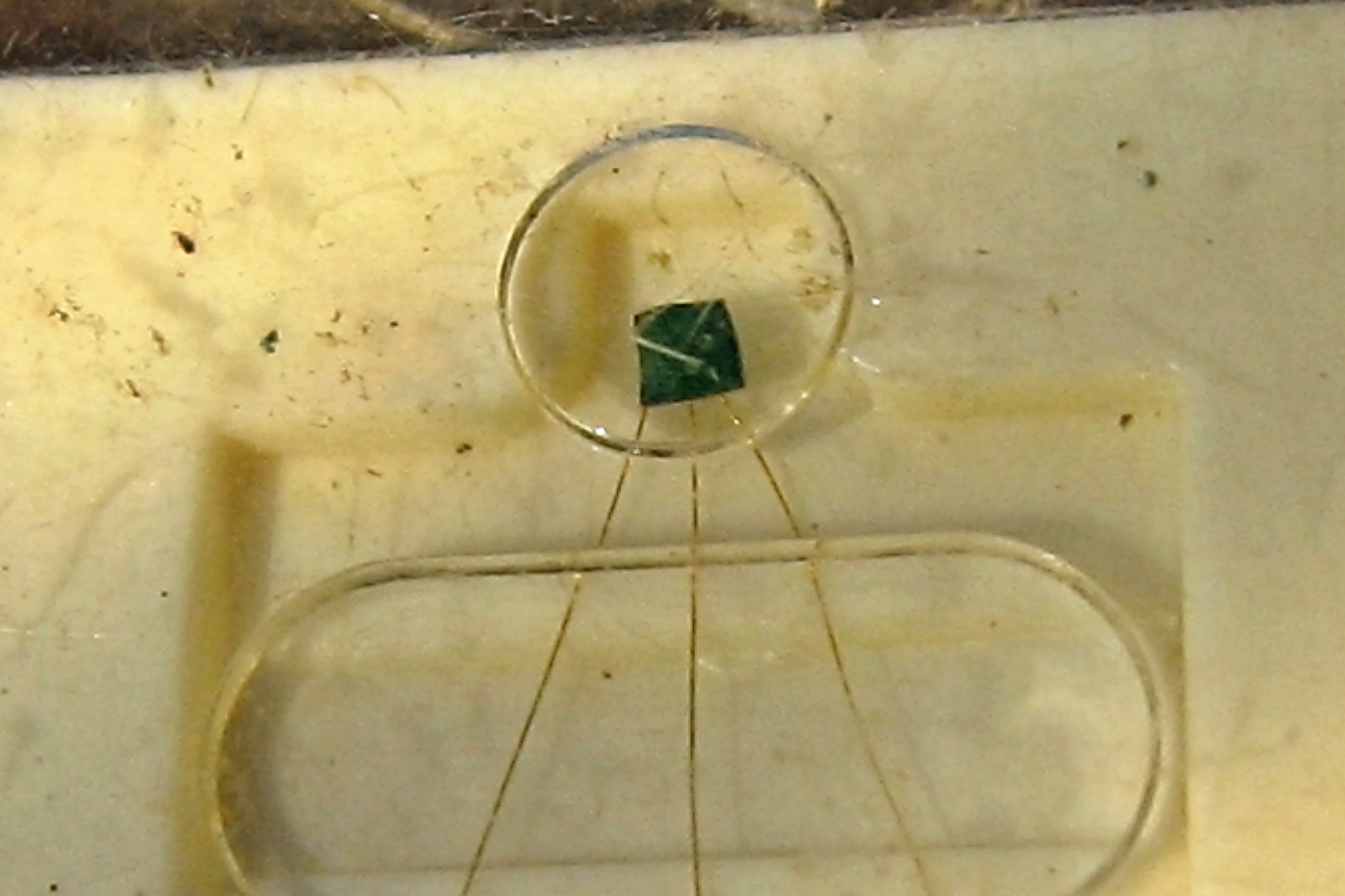

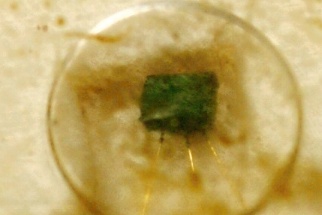

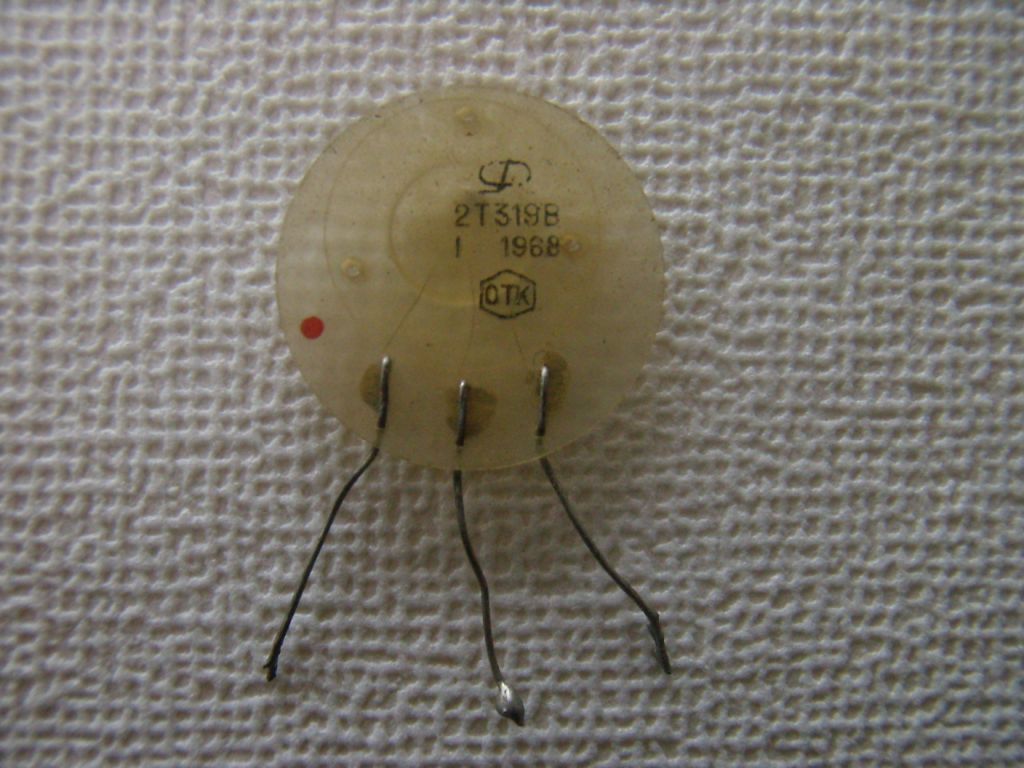

Справочный лист на них. Транзисторы эти были разработаны для применения в гибридных микросборках с низковольтным питанием, отчего допустимые напряжения у 2Т319 ограничены всего 5 Вольт. Но фактически они работоспособны при гораздо бОльших значениях. Несколько удивляет буква "П" в названии... Производители - опытный завод при НИИ Микроприборов, г.Зеленоград (ныне ОАО "Завод Компонент") и Фрязинский опытно-показательный завод полупроводниковых приборов специального назначения, более известный как ПО "Электронприбор". Пластиковый треугольный пенал - это транспортировочная тара; собственно транзистор - бескорпусной, маленький, еле видимый кристалл:
|
 |

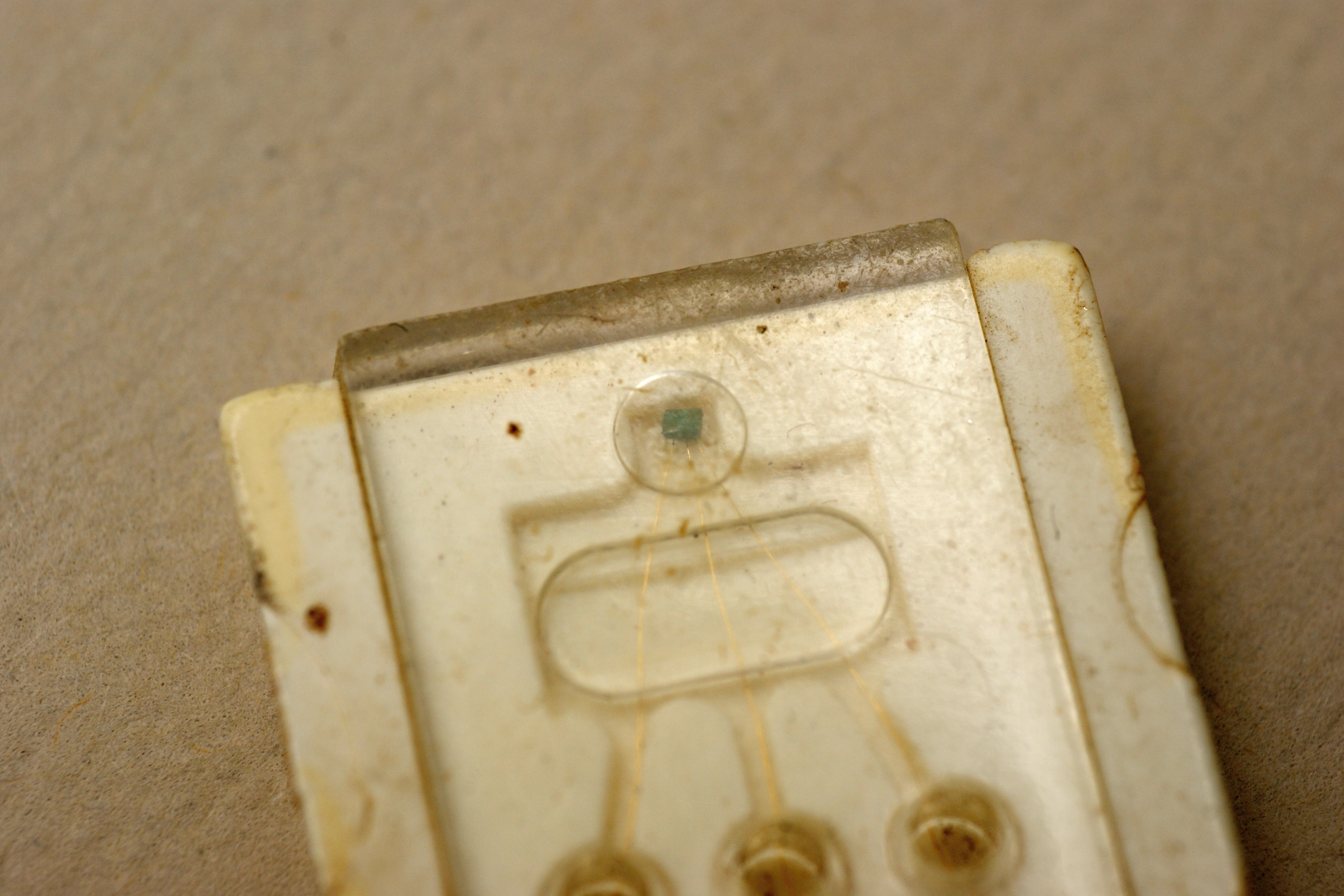

(фото Александра Назаренко)

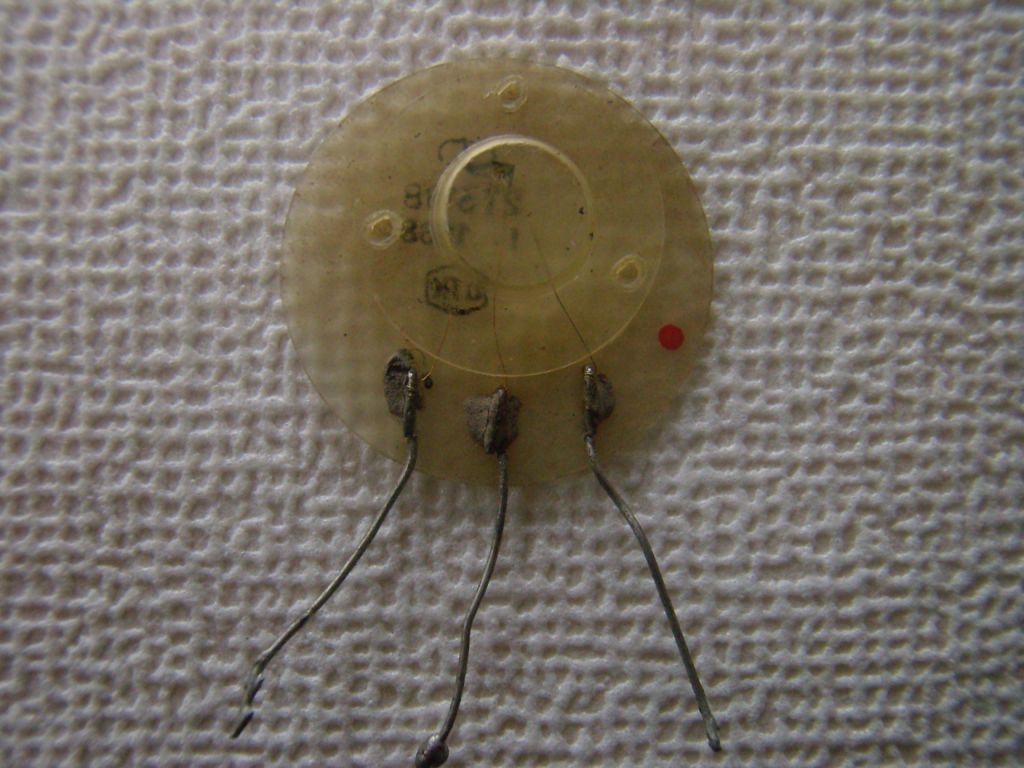

(фото Maiklsblack)

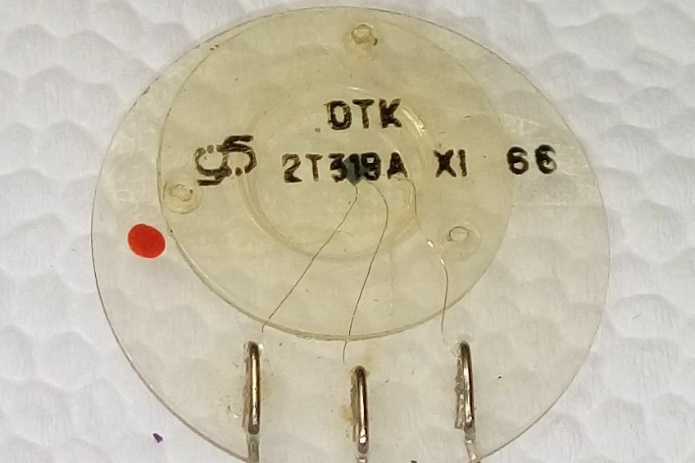

(фото Maiklsblack)
Источники:
1. Цымбалюк В.С., Крюков Ю.Г., Грибов Э.Б. Миниатюризация приёмоусилительной аппаратуры. Издательство "Связь", Москва, 1968.
2. Основы микроэлектроники и технологии производства микросхем (Учебное пособие). Московский институт электронной техники. 1971.
3. Расчет электронных схем на ЭЦВМ. Белов Б.И., Норенков И.П. М. "Машиностроение", 1971.
4. Каталог полупроводниковых приборов. - Москва, ЦНИИ "Электроника", 1971.
5. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам. Под общ. ред. Н. Н. Горюнова.
Изд. 3-е, переработ. и доп. М., "Энергия", 1972.
6. Бескорпусные полупроводниковые приборы. М., "Энергия", 1973.
7. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам. Под общ. ред. Н. Н. Горюнова. Изд. 4-е, перераб. и доп. М., "Энергия", 1977
8. Атанас Шишков. Транзистори и диоди. Кратък справочник.
Второ допълнено издание. София, Държавно издателство "Техника". 1981.
9. Ефимов И.Е., Козырь И.Я. Основы микроэлектроники: Учебник. 3-е изд.,
стер. - Спб.: Издательство "Лань", 2008.
