30ГД4Я

Селеновый двухплечный выпрямитель (мост).

Подводимое напряжение 100 В, выпрямленное напряжение не менее 38 В, выпрямленный ток 0,6 А.

Особенность конструкции - в целях снижения переходного сопротивления элемента между слоем алюминия, покрытого висмутом, и селеном наносится тонкий слой теллура; это даёт возможность увеличить плотность тока.

Производитель - завод полупроводниковых приборов, Йошкар-Ола (бывш. ПО "Изотоп").

Общие данные на селеновые выпрямители - здесь. Справочный листок на выпрямители из элементов размером 30х30мм - здесь.

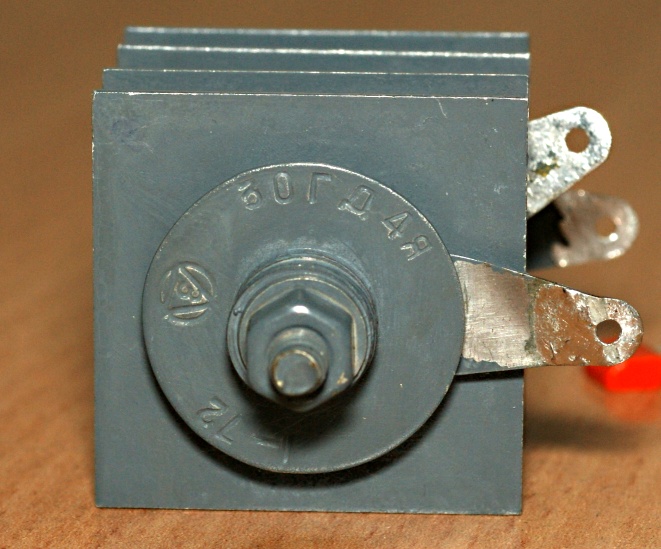

(фото с форума "Портативного ретрорадио")

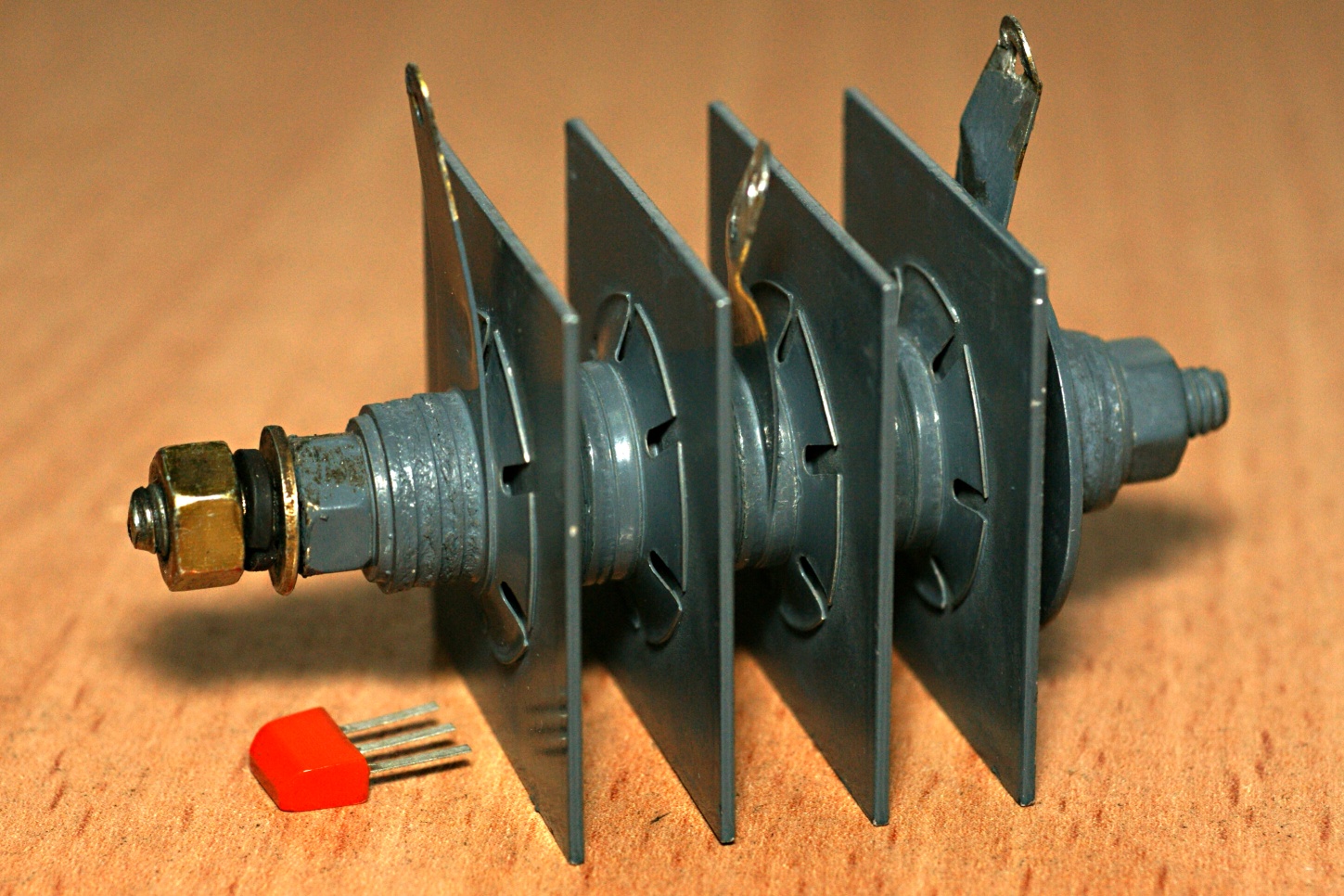

(фото с форума "Портативного ретрорадио")

Источники:

1. Полупроводниковые приборы. Справочник. Издание второе - Министерство электронной промышленности. ВНИИ "Электронстандарт", 1976
2. Справочник радиолюбителя. Р. М. Терещук, Р. М. Домбругов, Н. Д. Босый, С И. Ногин, В. П. Боровский, А. Б. Чаплинский. В двух частях. Изд. 6-е. "Техника", 1970.
3. Пляц О. М. Справочник по электровакуумным, полупроводниковым приборам и интегральным схемам. Минск, <Вышэйш. школа>, 1976.
