30ГМ4У-Д

Владимир mretro прислал мне фото пары селеновых выпрямителей, которых нет в моей коллекции; вот один из них.

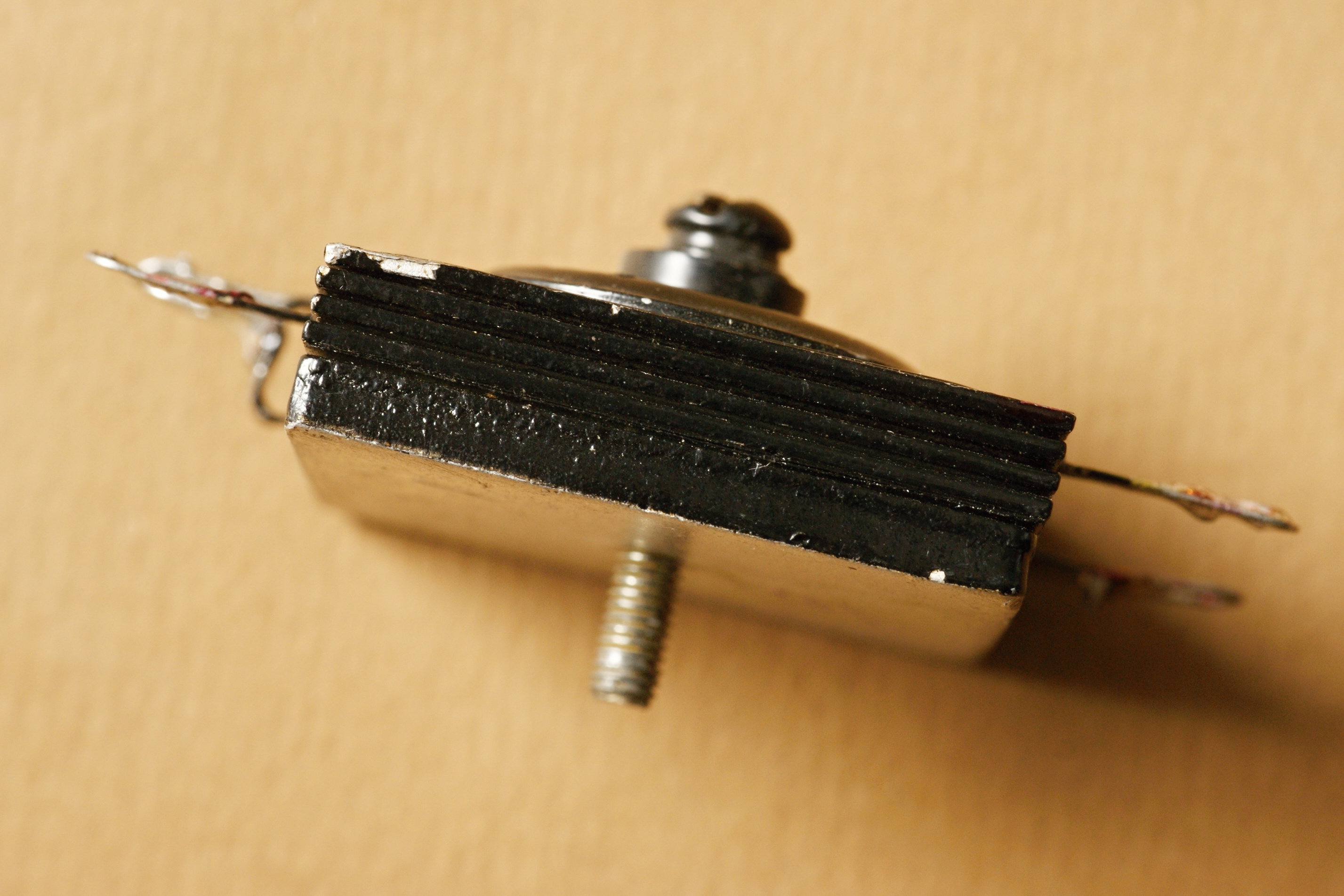

Селеновый однофазный мост сплошной сборки на стяжном стержне. Подводимое напряжение 25 В, выпрямленное напряжение не менее 18 В, выпрямленный ток 0,9 А.

Особенность конструкции - слой селена образован из ряда отдельных подслоев, отличающихся составом примесей, их величиной и режимами нанесения.

Этот выпрямитель относится к так называемой серии "Контакт". Выпрямители селеновые сплошной сборки типа «Контакт» предназначены для преобразования переменного тока частотой до 2000 Гц в ток постоянного направления (выпрямленный ток), применяются в различной радиотехнической аппаратуре, для питания силовых цепей портативных транзисторных магнитофонов и других установках и приборах.

Производитель - завод полупроводниковых приборов, Йошкар-Ола (бывш. ПО "Изотоп").

Интенсивность отказов (согласно ОСТ4 ГО.202.014 ред.1-75) - 0,50х10-6 1/час

Общие данные на селеновые выпрямители - здесь. Справочный листок на выпрямители из элементов размером 30х30мм - здесь.

Источники:

1. Полупроводниковые приборы. Справочник. Издание второе - Министерство электронной промышленности. ВНИИ "Электронстандарт", 1976
2. Справочник радиолюбителя. Р. М. Терещук, Р. М. Домбругов, Н. Д. Босый, С И. Ногин, В. П. Боровский, А. Б. Чаплинский. В двух частях. Изд. 6-е. "Техника", 1970.
3. Пляц О. М. Справочник по электровакуумным, полупроводниковым приборам и интегральным схемам. Минск, <Вышэйш. школа>, 1976.
