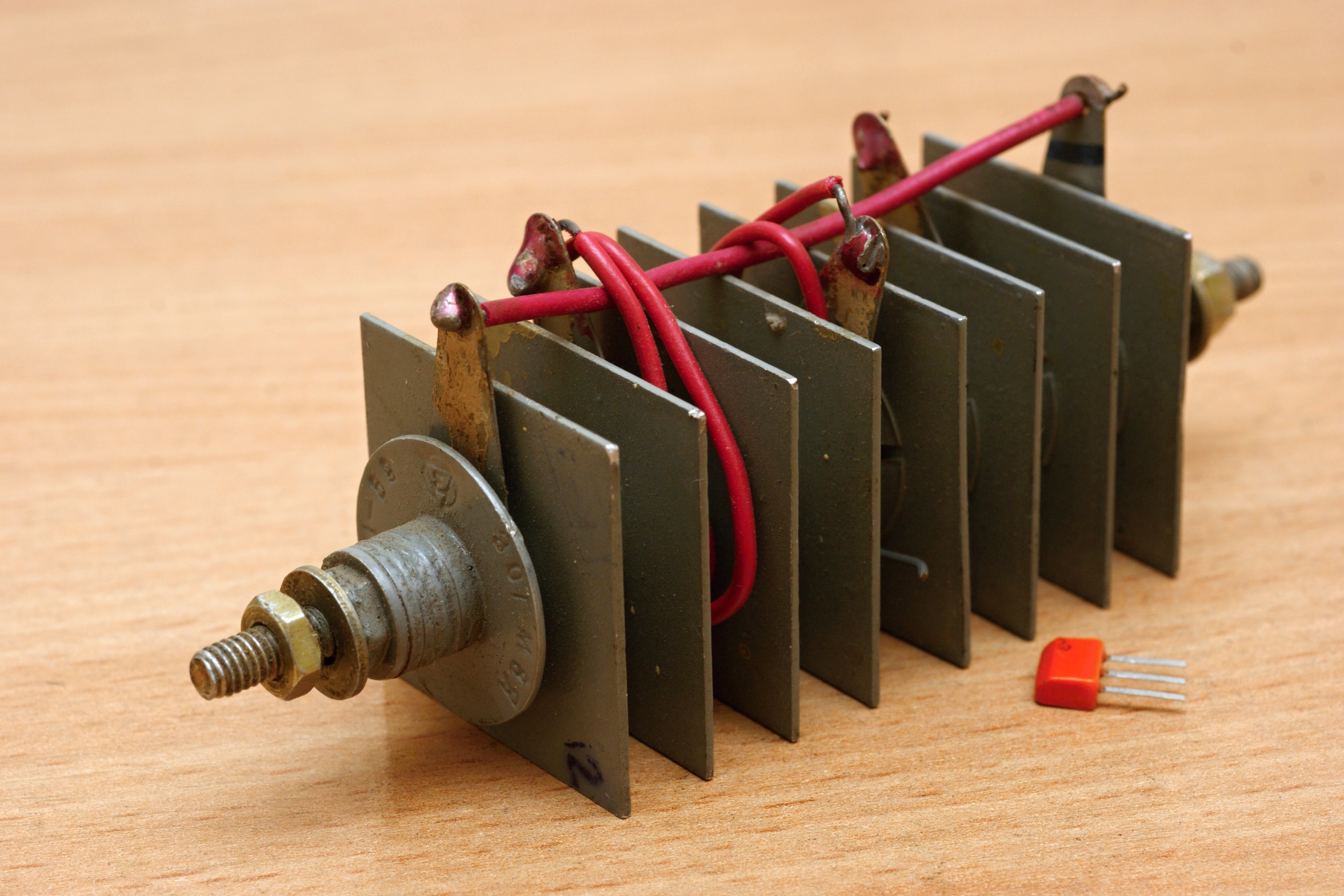

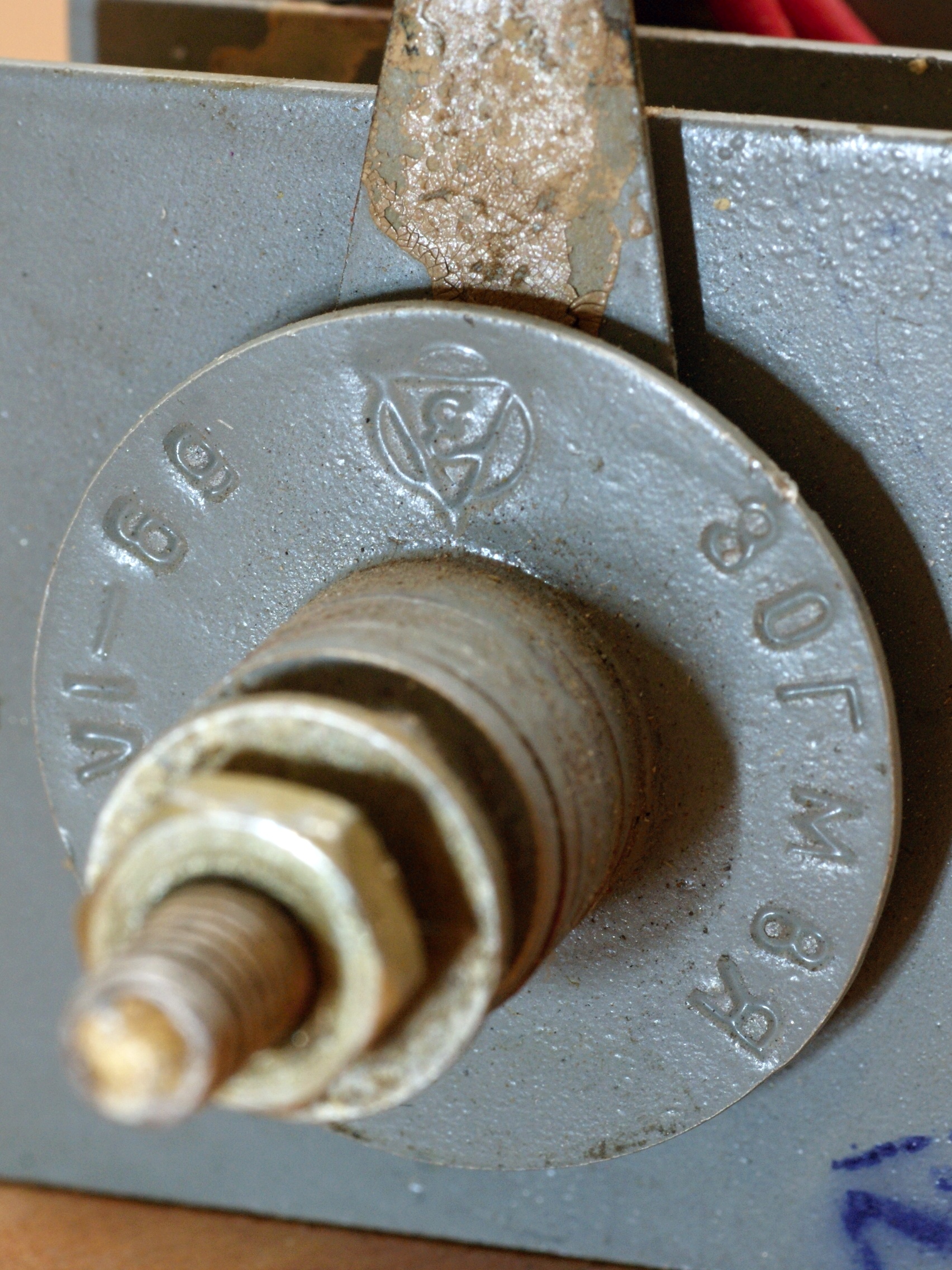

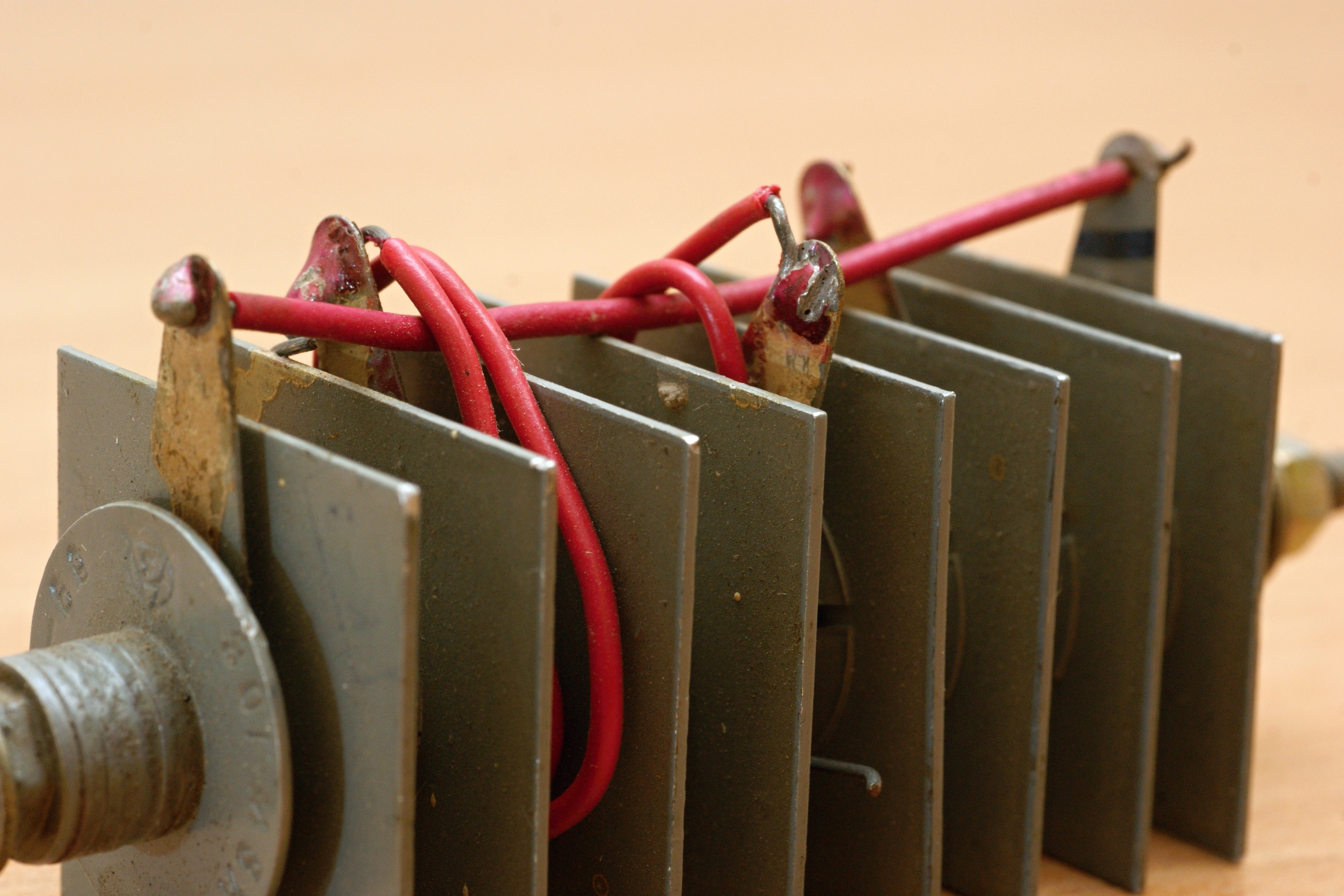

| Селеновый однофазный мост сплошной сборки на стяжном стержне.

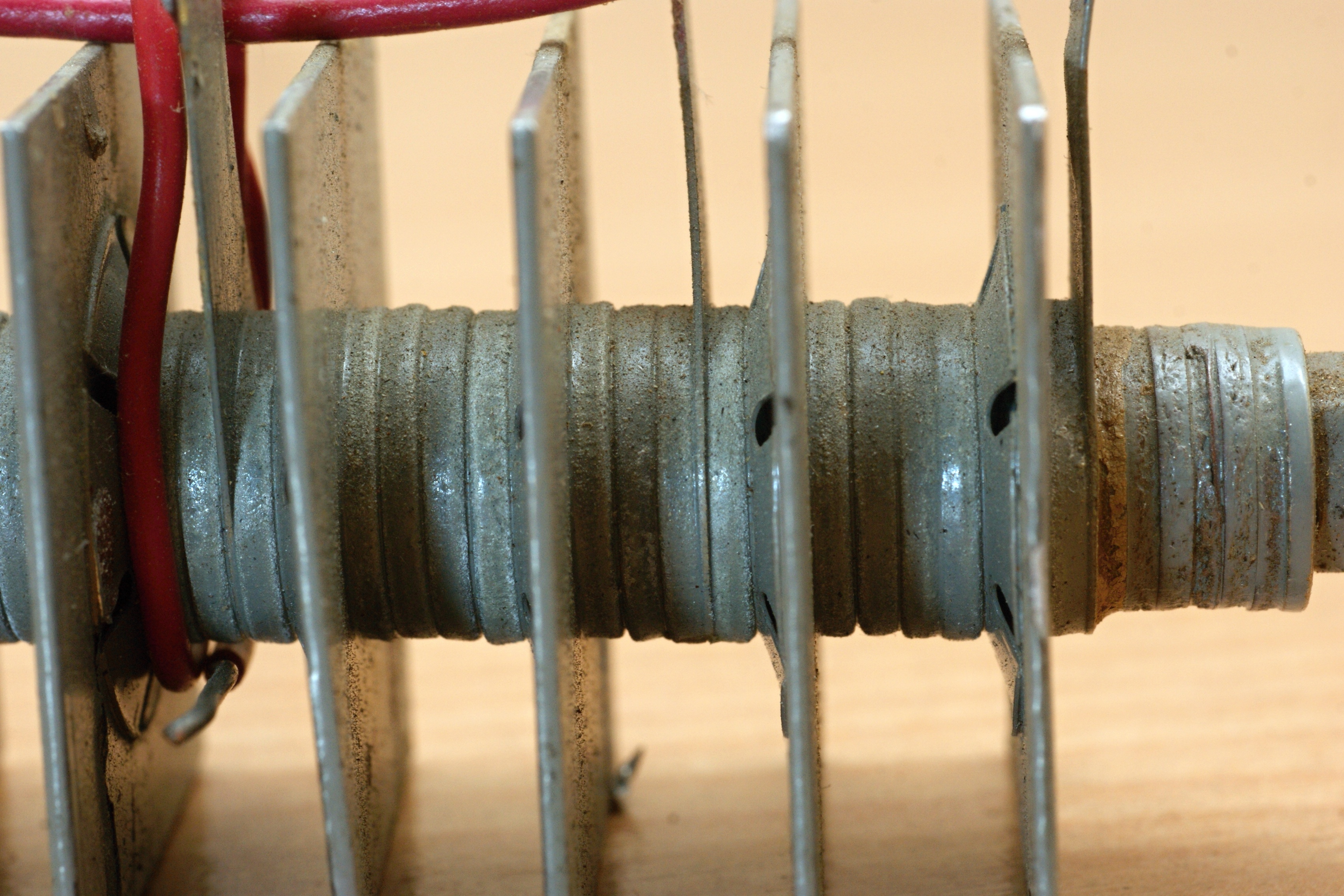

Подводимое напряжение 50 В, выпрямленное напряжение не менее 37 В, выпрямленный ток 1,2 А. Производитель - завод полупроводниковых приборов, Йошкар-Ола (бывш. ПО "Изотоп"). Общие данные на селеновые выпрямители - здесь. Справочный листок на выпрямители из элементов размером 30х30мм - здесь. Особенность конструкции этого выпрямителя - в целях снижения переходного сопротивления элемента между слоем алюминия, покрытого висмутом, и селеном наносится тонкий слой теллура; это даёт возможность увеличить плотность тока. Кроме того у него заметно увеличено расстояние между пластинами, за счет вставки дополнительных шайб: |
 |
Источники:
1. Полупроводниковые приборы. Справочник. Издание второе - Министерство электронной промышленности. ВНИИ "Электронстандарт", 1976
