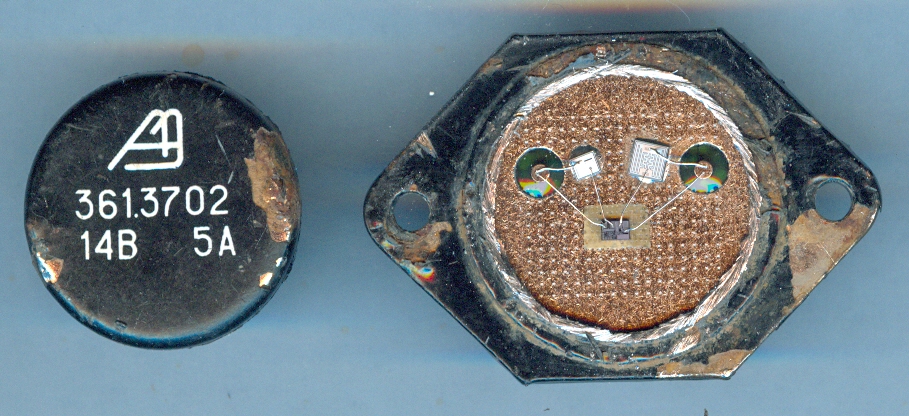

Гибридный регулятор напряжения на 14 В для генераторов автомобилей ВАЗ-2108, ВАЗ-2109, ВАЗ-2110.
Производитель - Калужский завод "Автоэлектроника", ныне фактически не работающий.

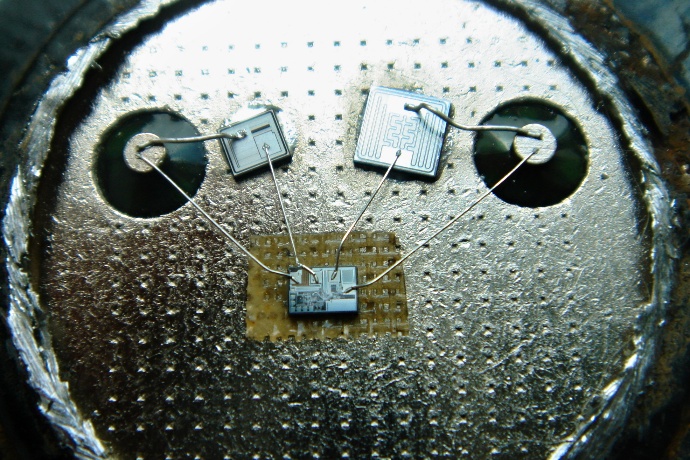

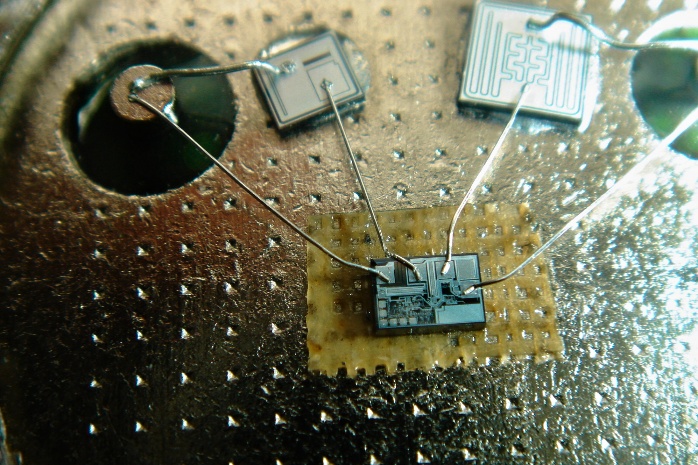

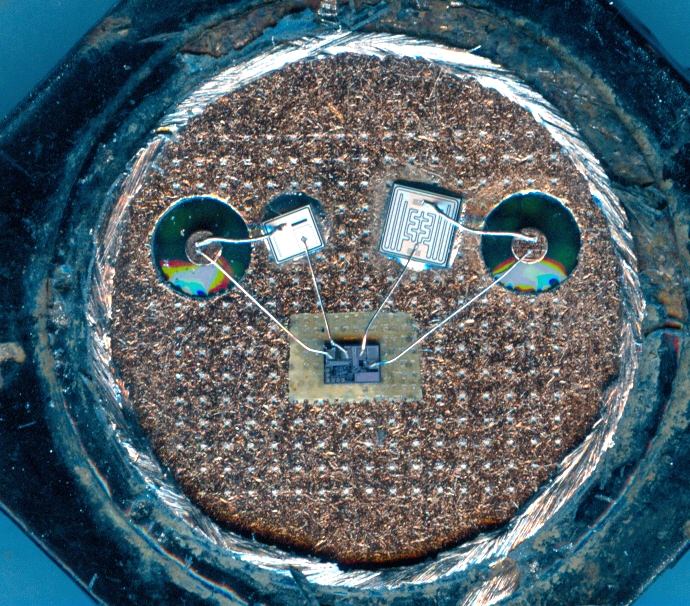

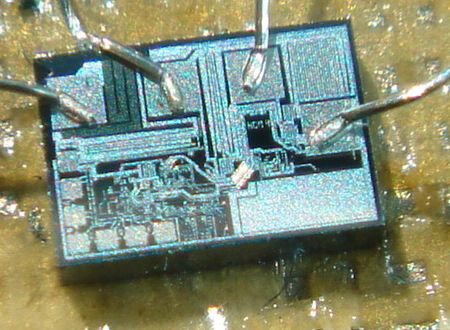

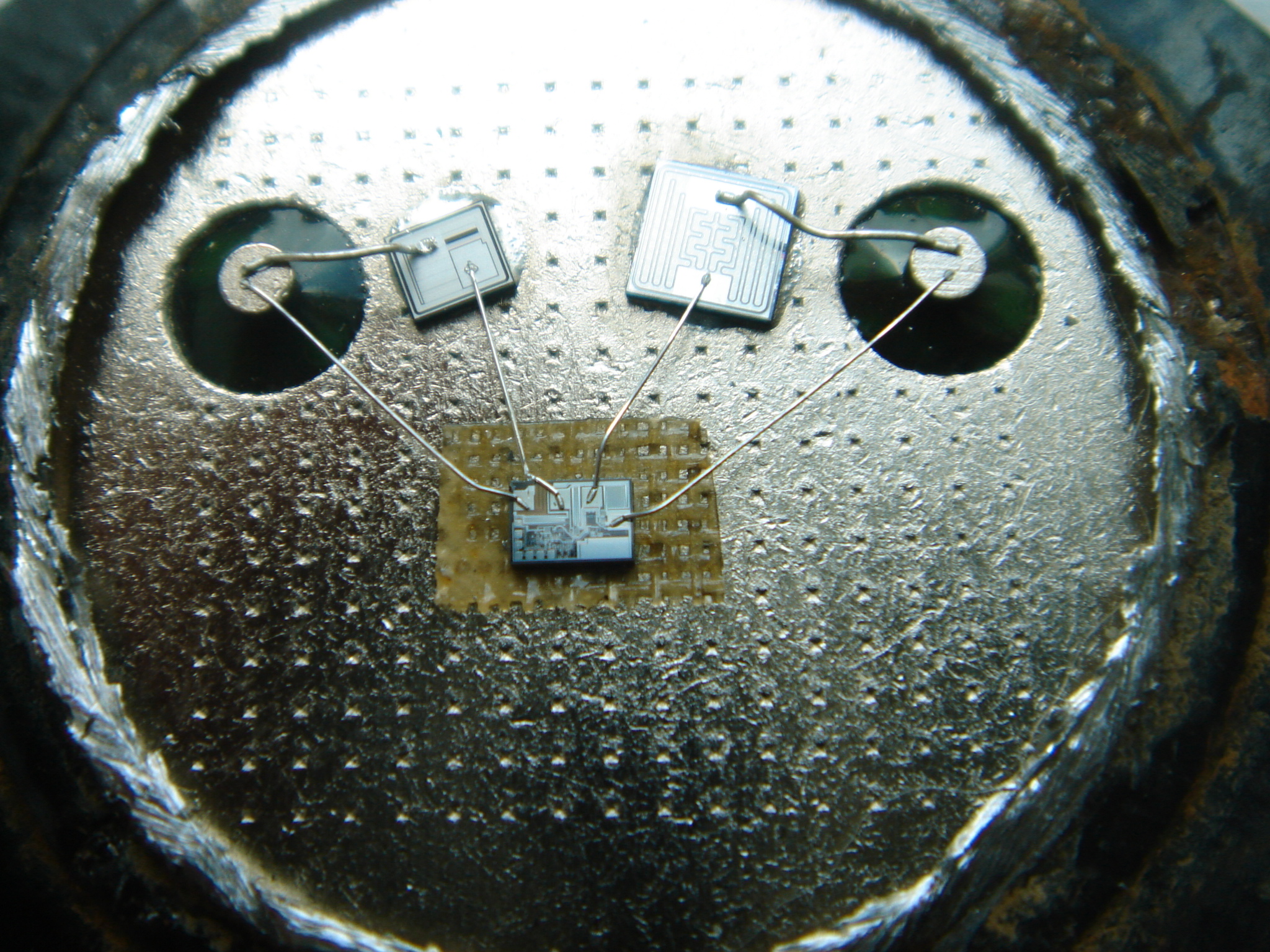

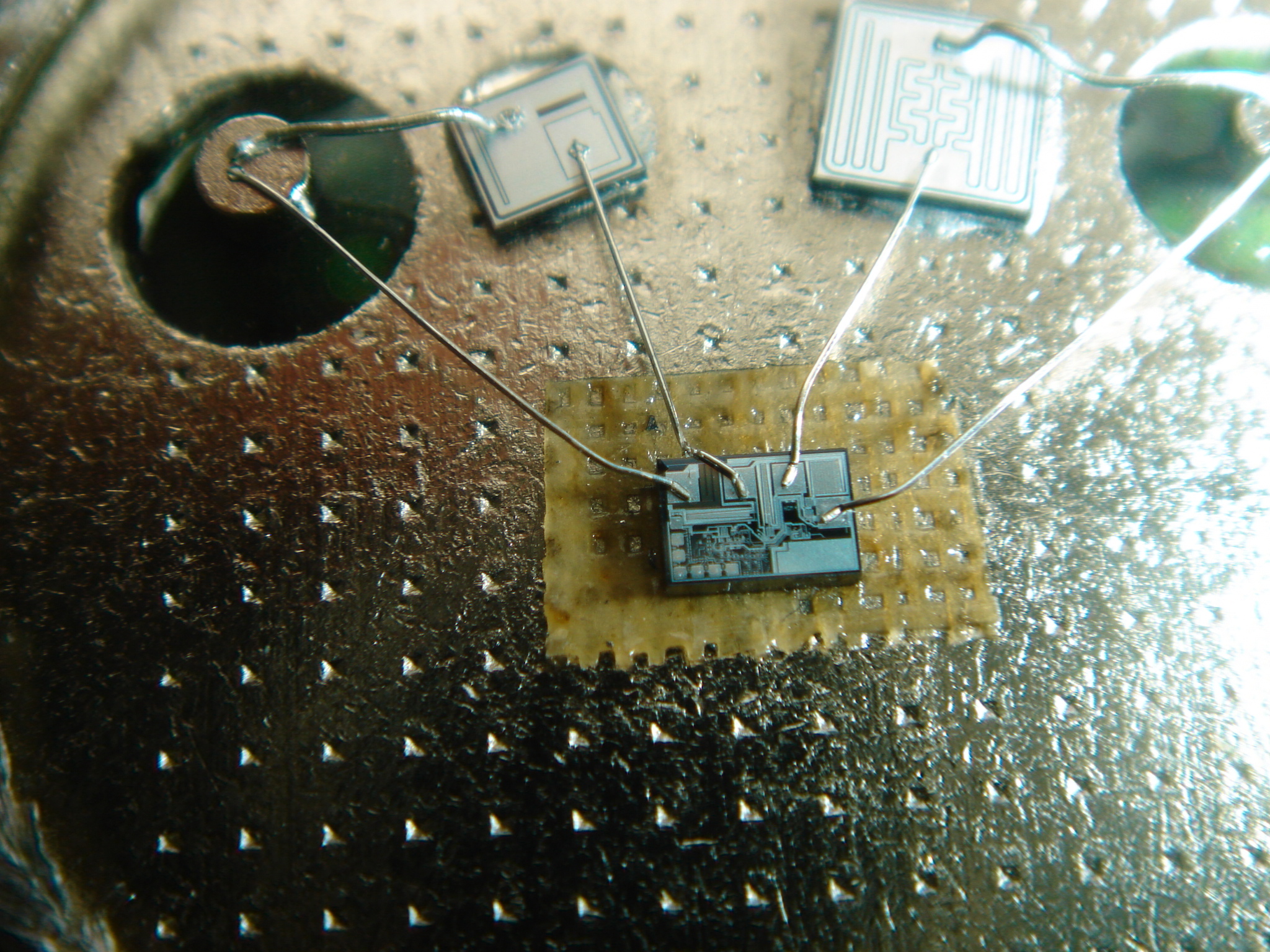

Стабилизатор состоит из кристалла компаратора, мощного биполярного транзистора и диодно-резисторной ячейки. Компаратор заказной, параметры программировались пережиганием перемычек на кристалле при входном тестировании до разрезки пластины. На кристалле надпись НСМ4.
По словам ГК (Неретин С.) внутри есть термокомпенсация и термозащита. Был разработан также 4-выводной вариант с выходом для термодатчика на аккумуляторе, но в серию не пошел.
