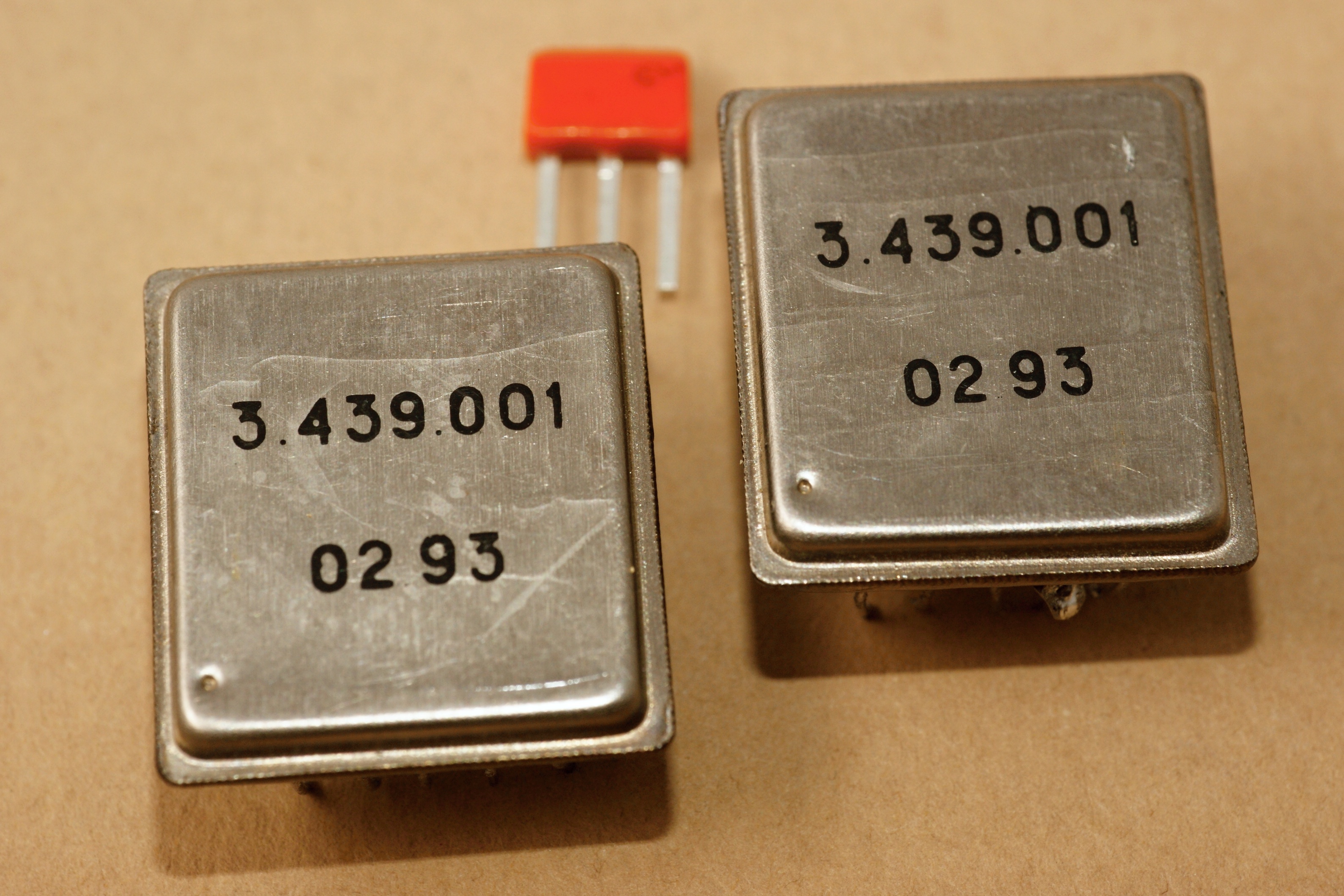

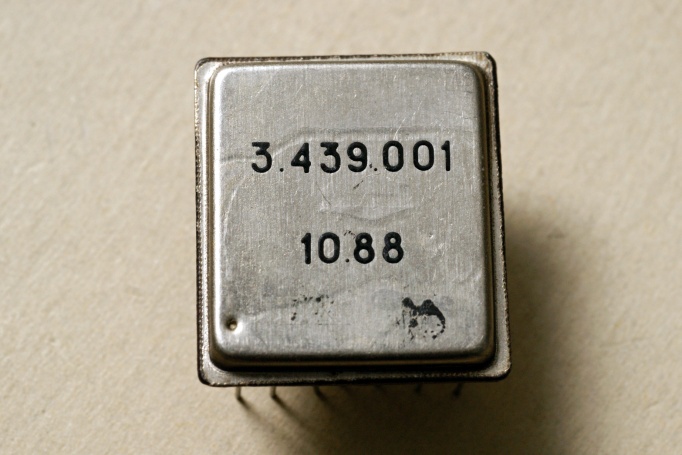

3.439.001

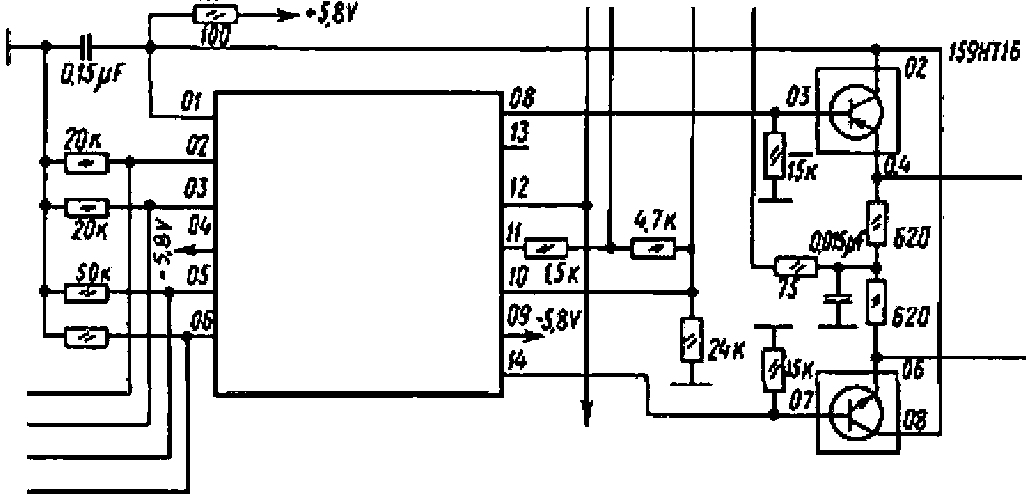

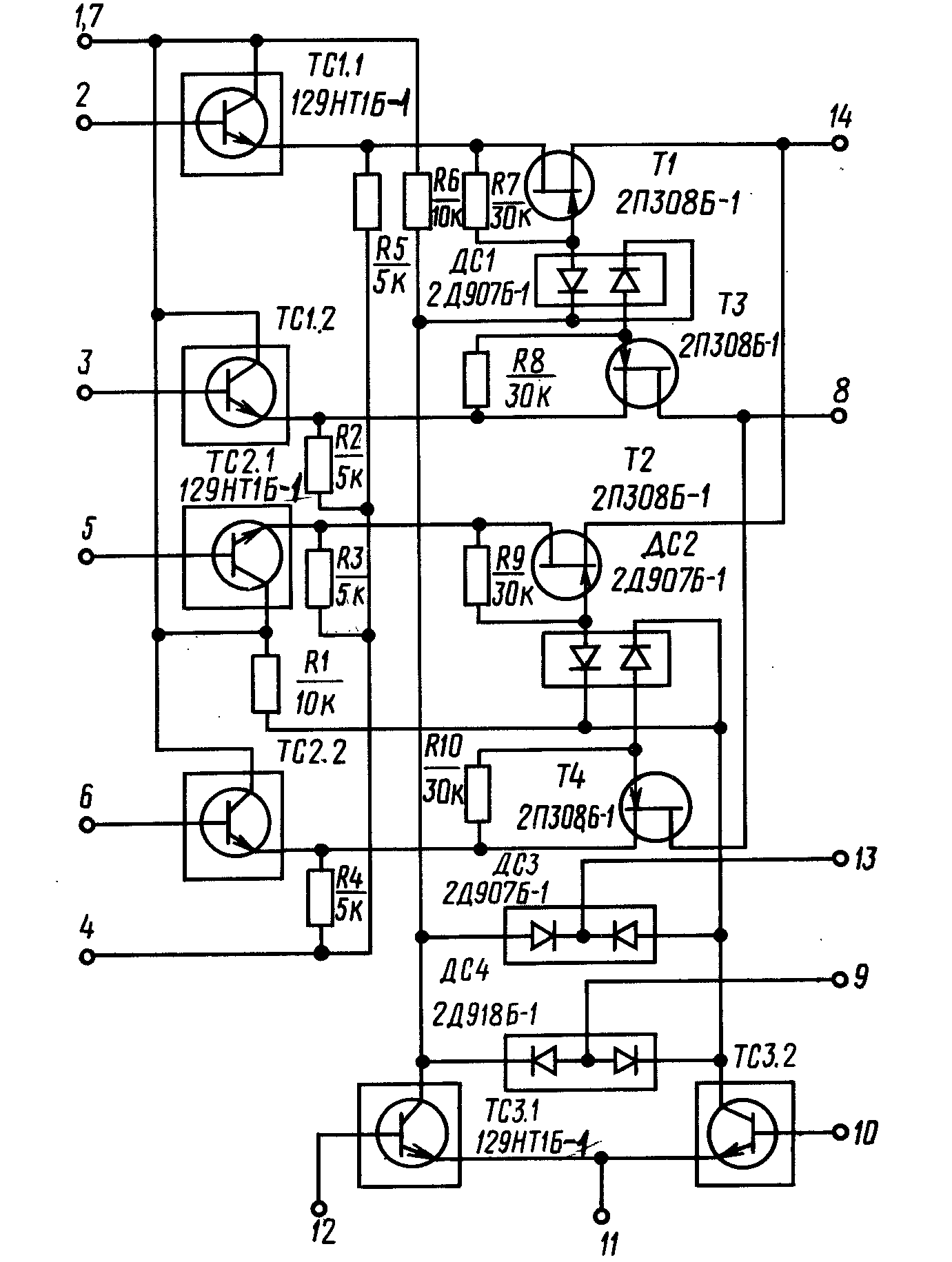

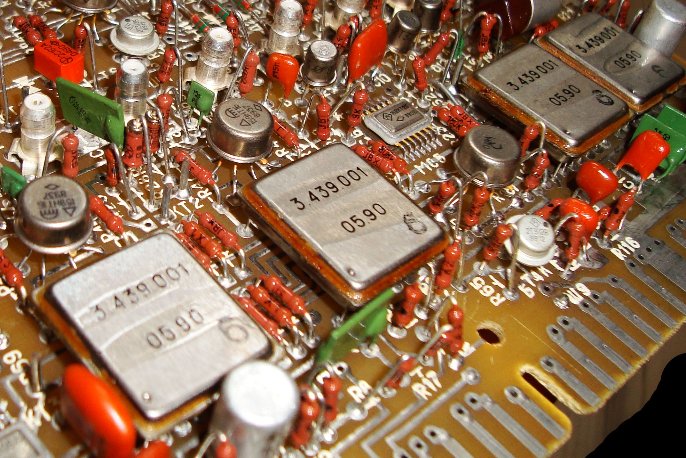

Микросборка представляет собой аналоговый четырехвходовый двухканальный коммутатор, применялась в осциллографе С1-103.

Производитель не маркирован, разработана же микросборка была, скорее всего, Вильнюсским НИИ радиоизмерительных приборов.

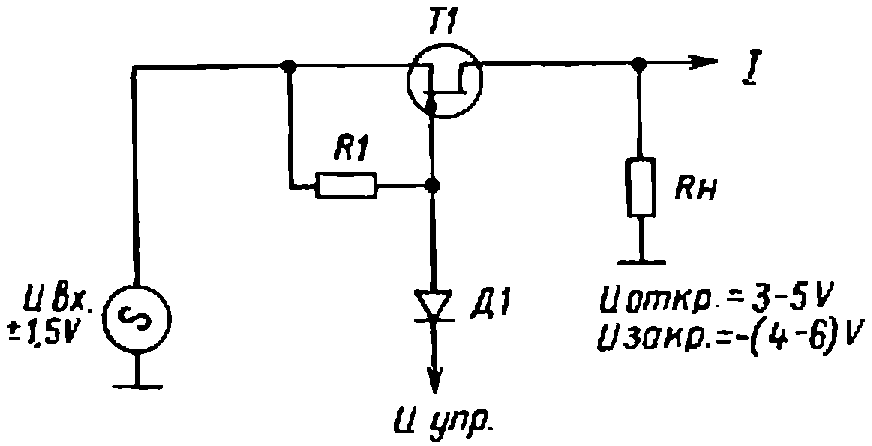

Основой коммутатора служит аналоговый ключ на полевом транзисторе с p-n-переходом:
