(фото с форума Портативное ретрорадио)
(фото с форума Портативное ретрорадио)

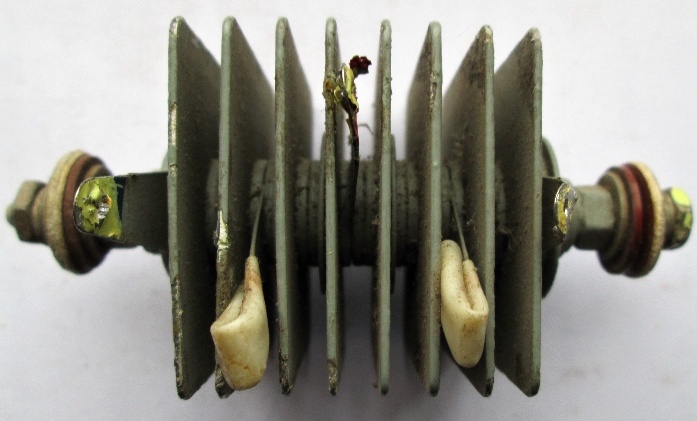

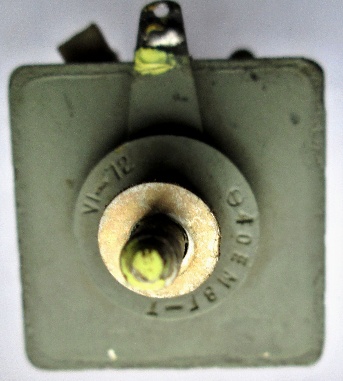

Однофазный селеновый мост серии "Г" класса "Е", в тропическом исполнении. Подводимое напряжение 70 В, выпрямленное напряжение не менее 53 В, выпрямленный ток 0,6 А Производитель, что любопытно, не маркирован... экспортное исполнение? на эту версию работает и тропикоустойчивость. Общие данные на селеновые выпрямители - здесь. Справочный листок на выпрямители из элементов размером 40х40мм - здесь. |
 (фото с форума Портативное ретрорадио) |
Источники:
1. Геллер Исаак Хаимович. Селеновые выпрямители. М.-Л., Издательство
<Энергия>, 1964г. (Массовая радиобиблиотека. Вып. 496).
2. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. четвертое, переработанное и дополненное. "Техника", 1966.
3. Геллер Исаак Хаимович. Селеновые выпрямители. М.-Л., изд-во <Энергия>, 1966г. (Массовая
радиобиблиотека. Вып. 615).
4. Справочник радиолюбителя. Р. М. Терещук, Р. М. Домбругов, Н. Д. Босый, С И. Ногин, В. П.
Боровский, А. Б. Чаплинский. В двух частях. Изд. 6-е. "Техника", 1970.
5. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. 6-е. "Техника", 1971
6. Полупроводниковые приборы. Справочник. Издание второе - Министерство электронной
промышленности. ВНИИ "Электронстандарт", 1976
7. Пляц О. М. Справочник по электровакуумным, полупроводниковым приборам и интегральным
схемам. Минск, <Вышэйш. школа>, 1976.
