40ГМ8У-Д

Селеновый однофазный мост сплошной сборки на стяжном стержне. Подводимое напряжение 50 В, выпрямленное напряжение не менее 37 В, выпрямленный ток 0,9 А.

Особенность конструкции - слой селена образован из ряда отдельных подслоев, отличающихся составом примесей, их величиной и режимами нанесения.

Этот выпрямитель относится к так называемой серии "Контакт". Выпрямители селеновые сплошной сборки типа «Контакт» предназначены для преобразования переменного тока частотой до 2000 Гц в ток постоянного направления (выпрямленный ток), применяются в различной радиотехнической аппаратуре, для питания силовых цепей портативных транзисторных магнитофонов и других установках и приборах.

Производитель - завод полупроводниковых приборов, Йошкар-Ола (бывш. ПО "Изотоп").

Общие данные на селеновые выпрямители - здесь.

Справочный листок на выпрямители из элементов размером 40х40мм - здесь.

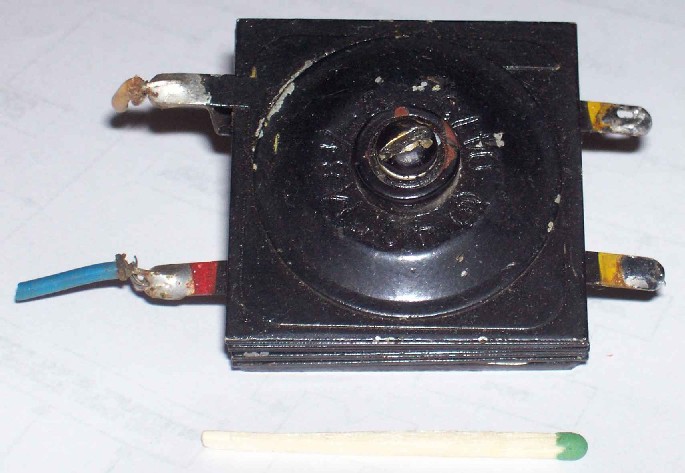

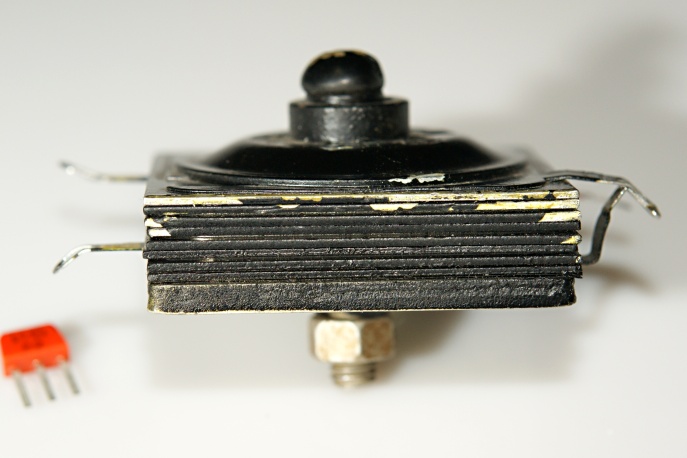

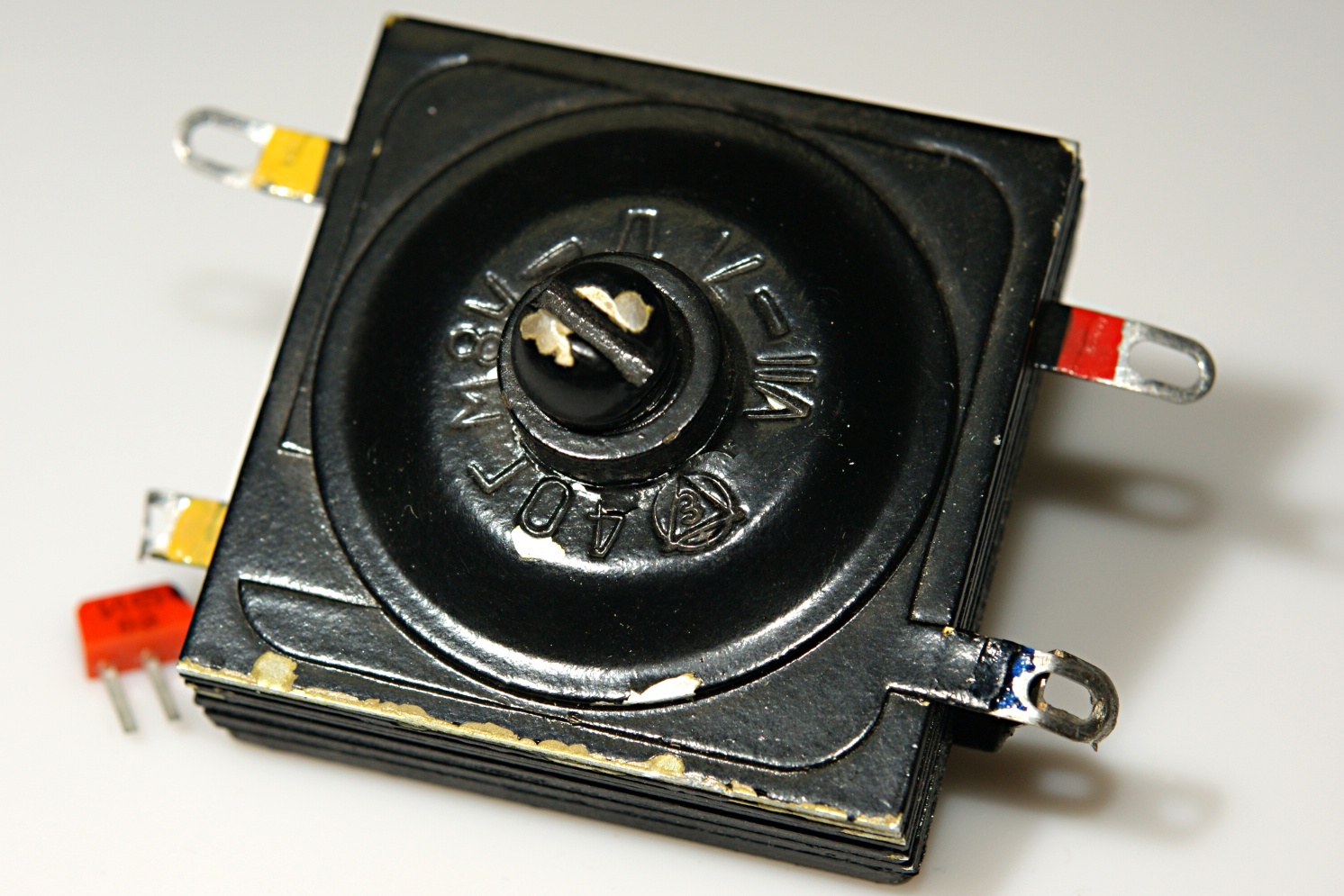

(фото с форума Паяльника)

Источники:

1. Полупроводниковые приборы. Справочник. Издание второе - Министерство электронной промышленности. ВНИИ "Электронстандарт", 1976
