41ая серия

Весьма любопытная серия микросборок. Применялись они, насколько можно судить, в одном-единственном аппарате - двухканальном катушечном диктофоне "Яхта-1М". И сам аппарат, и фотографии с описанием микросборок стали известны благодаря сайту Винтажная техника.

Микросборки, как и сам диктофон, разработаны киевским НИИ им. Д. Мануильского (известным также как НИИ МАРС), а выпущены киевским же заводом "Радиоизмеритель". НИИ разрабатывал разнообразные устройства магнитной записи, такие как бортовые самописцы самолётов, армейские спецмагнитофоны; в том числе и технику по заказам 16 ГУ КГБ. В общем, диктофон предназначен явно не для журналистов.

Прототипом "Яхты" послужил швейцарский аппарат Nagra SN, который был разработан в 60-х годах, первоначально также для спецслужб. Судя по датам на документах, разработка "Яхты" велась в середине 80-х и подетально копировать древнюю схему, видимо, смысла уже не было. Поэтому схемотехнику реализовали на гибридных микросборках.

Оставляя в стороне смысл создания такого диктофона, явно устаревшего к моменту рождения, хочется отметить, что выпуск его был крайне невелик. Слухи называют цифры от нескольких десятков до четырёх сотен изделий, но в любом случае в силу малотиражности разработка вышла "золотой"...

"Зашифрованным" выглядит обозначение на корпусах микросборок. Вместо "нормального" названия там указаны только последние пять цифр децимального номера. Не имея документации, сказать что именно за микросхема перед нами, было бы невозможно.

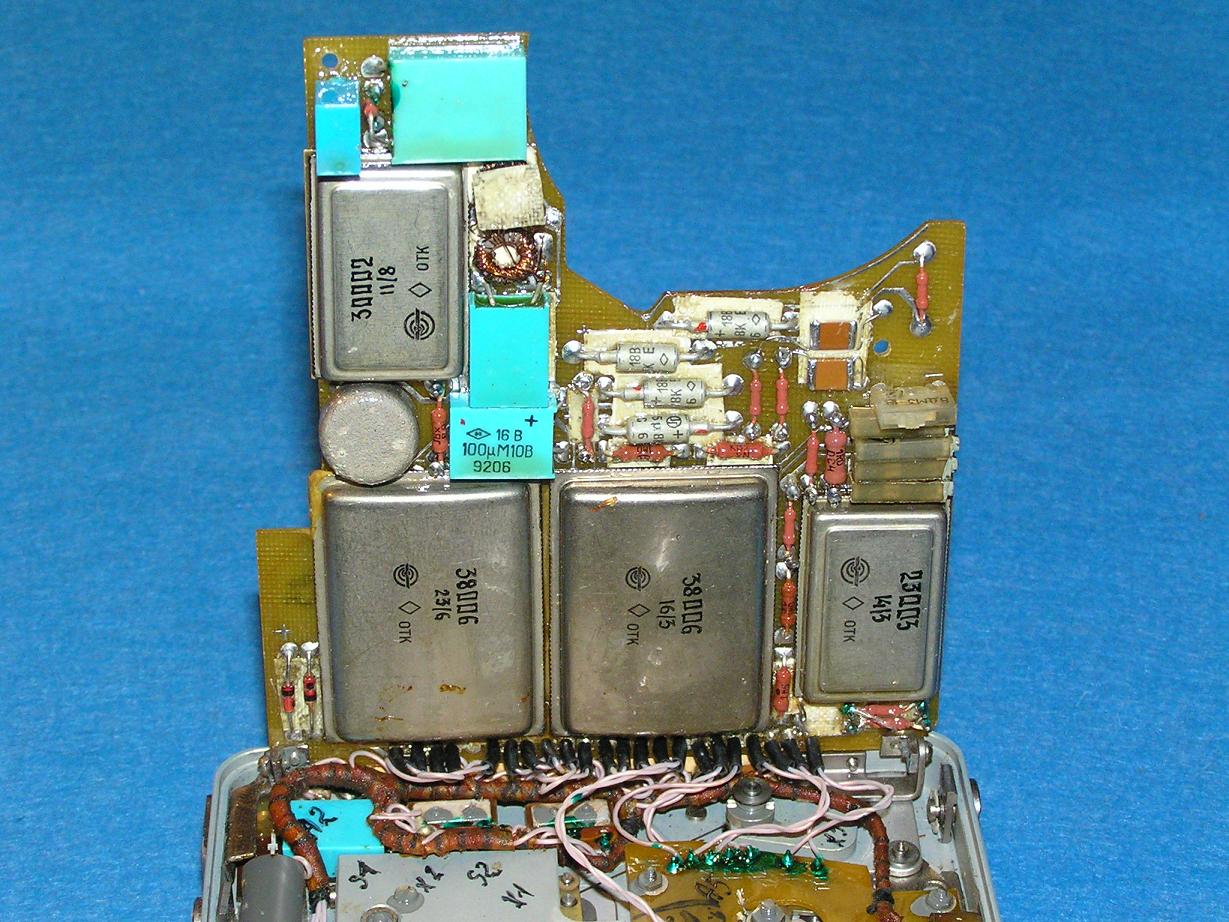

41ГС1 41ЕМ2 41ЖА3 41УМ34
41ЖА6 41УН5
41ЖК32 41УТ9

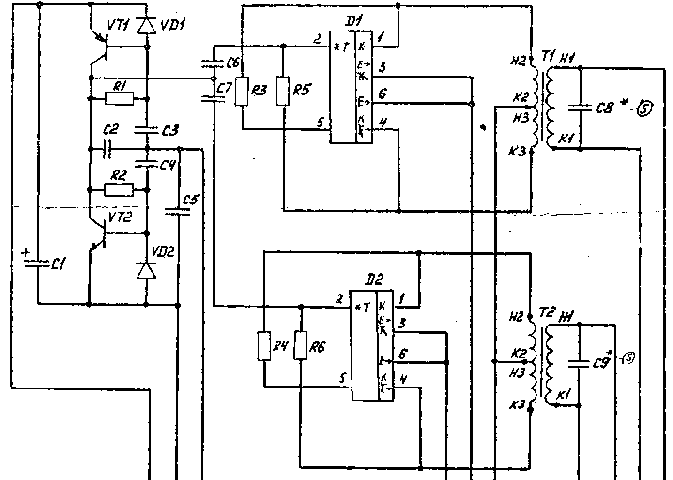

41ГС1

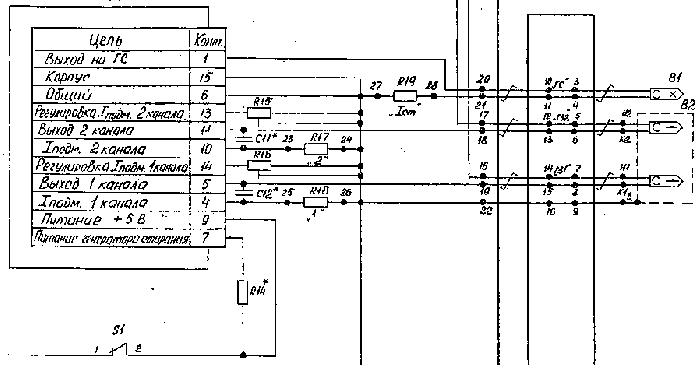

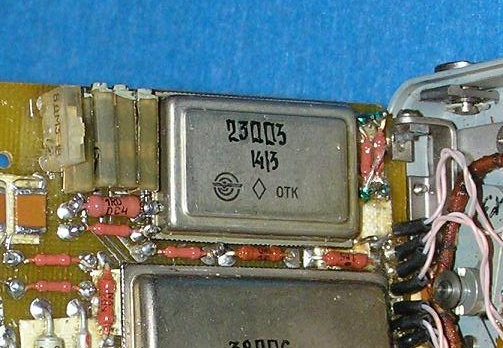

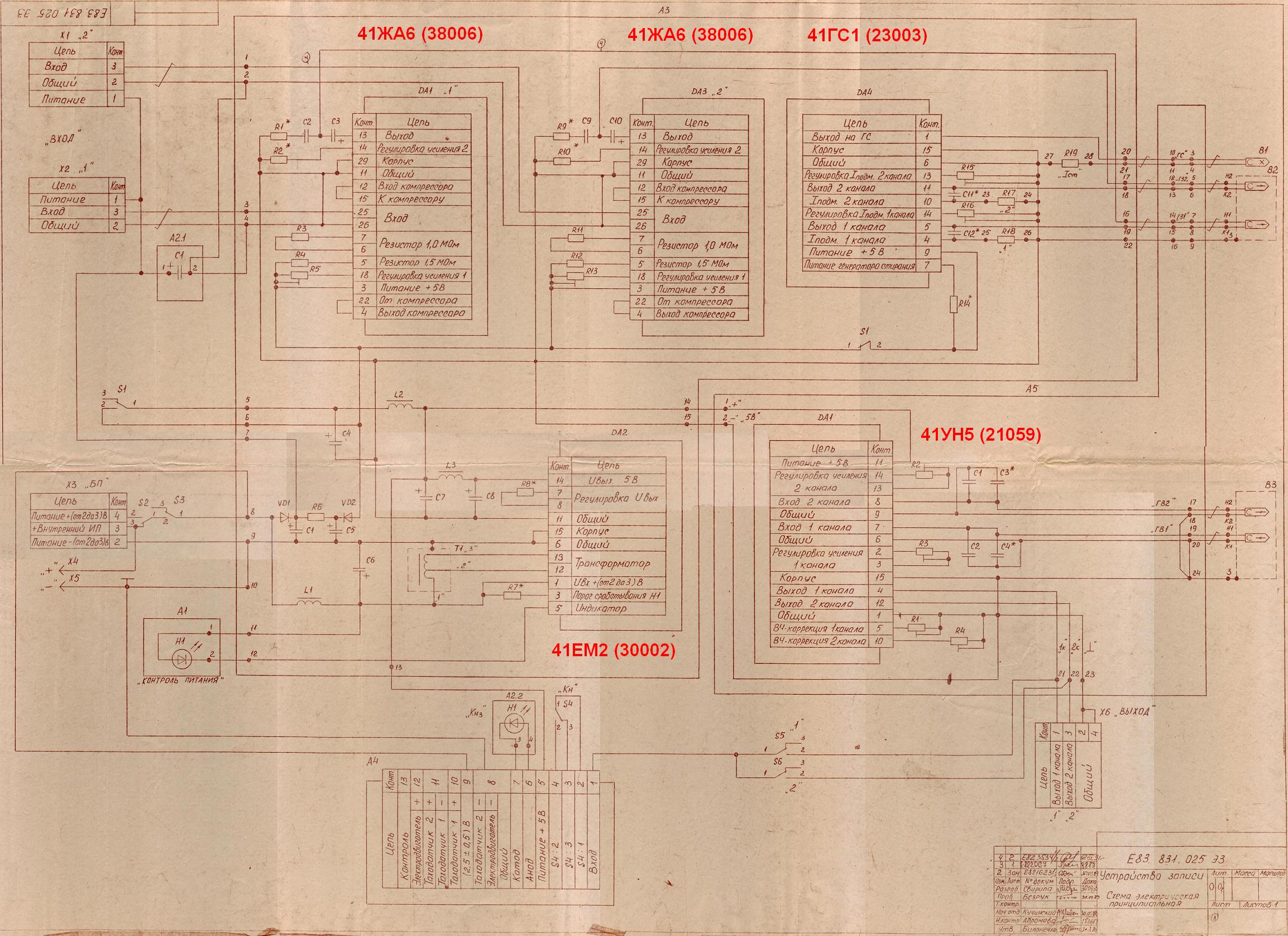

41ГС1 - генератор стирания и подмагничивания Е83.423.003 ТУ. Он состоит из трех частей - генератора стирания, представляющего собой мультивибратор, нагрузкой которого служит головка стирания, и двух генераторов подмагничивания, нагрузкой которых служат магнитные головки записи.

41ЕМ2

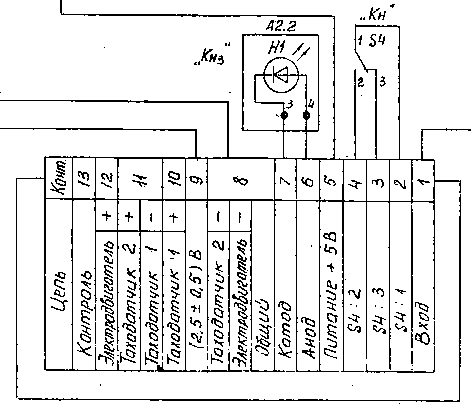

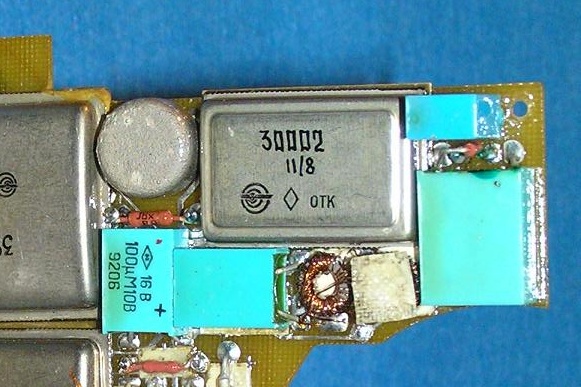

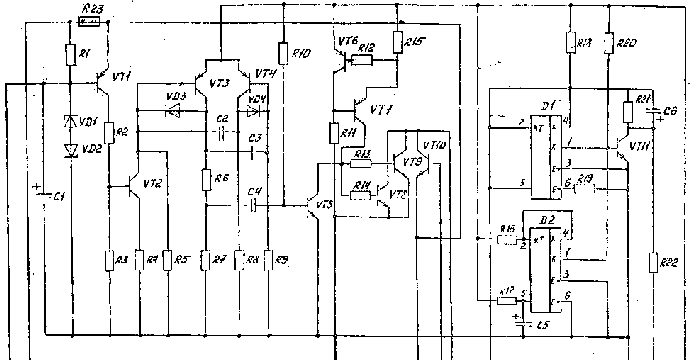

41ЕМ2 - преобразователь для светодиодного индикатора. Он состоит из импульсного стабилизатора напряжения, выполняющего преобразование напряжения питания 2...3 В в постоянное напряжение +5 В, и схемы контроля допустимого уровня входного постоянного напряжения, составляющего от 2,1 до 1,8 В, выполненной на основе ждущего мультивибратора.

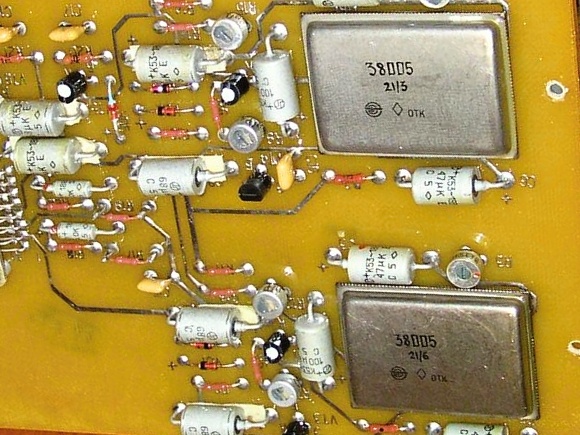

41ЖА3

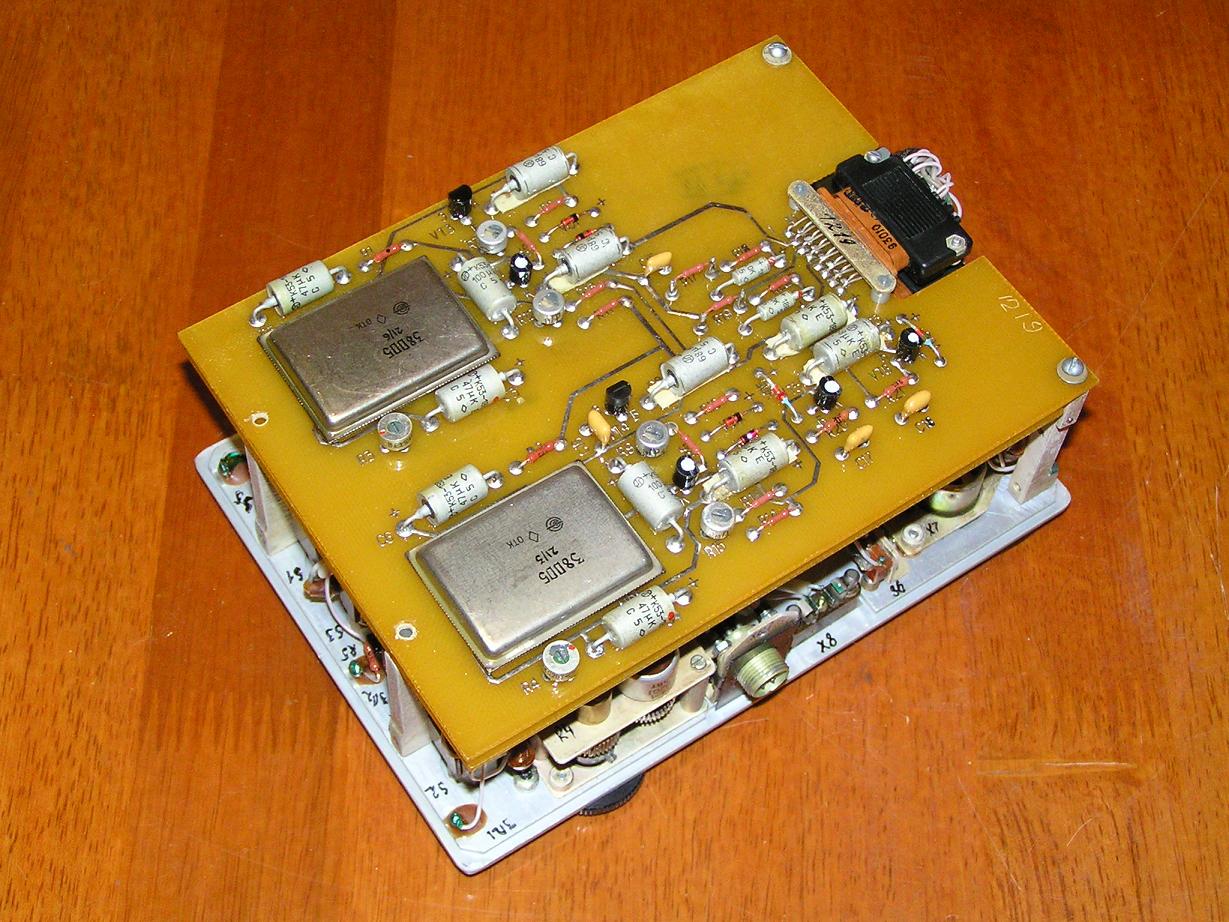

41ЖА3 - микросборка экспандера, служащая для восстановления исходного динамического диапазона сигнала. Напряжение питания +8 вольт, номинальный уровень входного сигнала 630 мВ, номинальный уровень выходного сигнала 630+20 мВ.

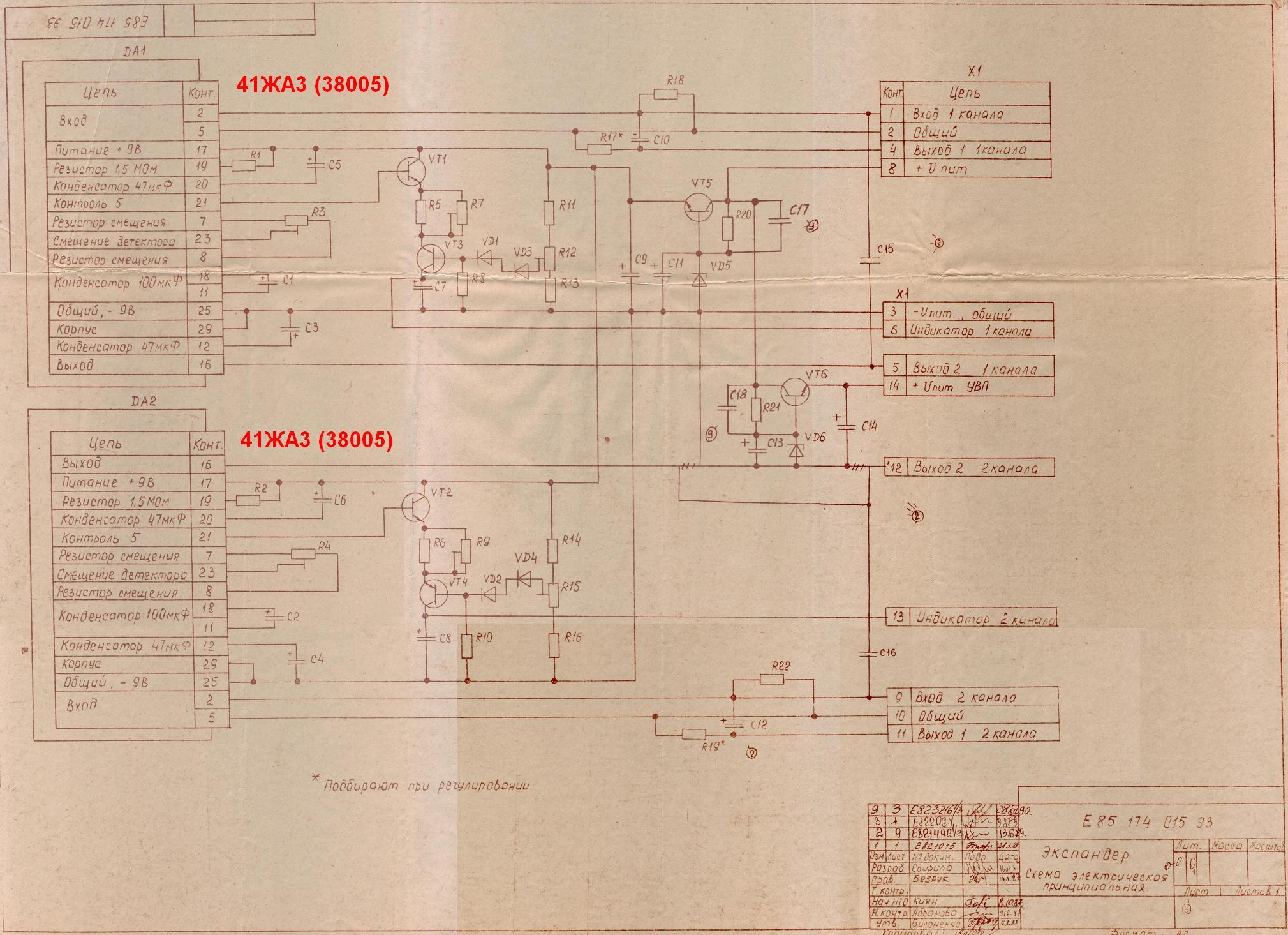

Принципиальная схема и схема включения для неё.

41ЖА6

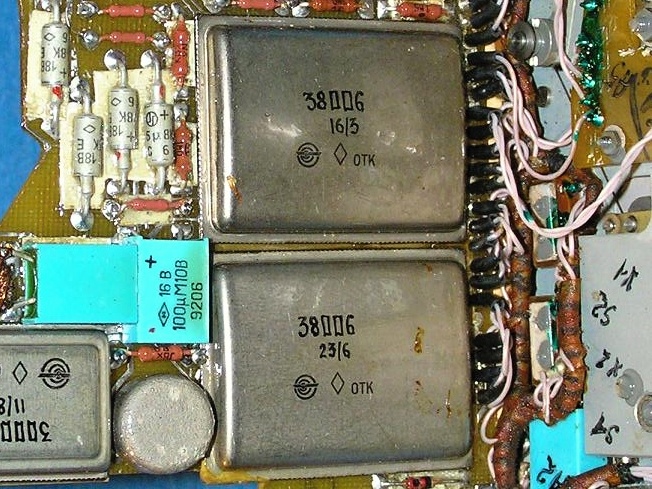

41ЖА6 - микросборка канала записи, состоящая из усилителя записи, обеспечивающего оптимальный ток записи при номинальном входном сигнале 60 мВ и компрессора, который вкупе с усилителем выполняет функцию сжатия динамического диапазона.

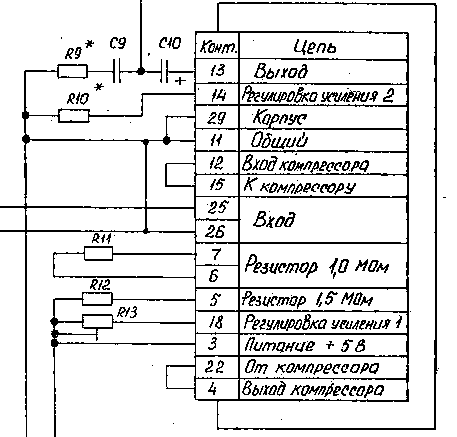

Принципиальная схема от неё.

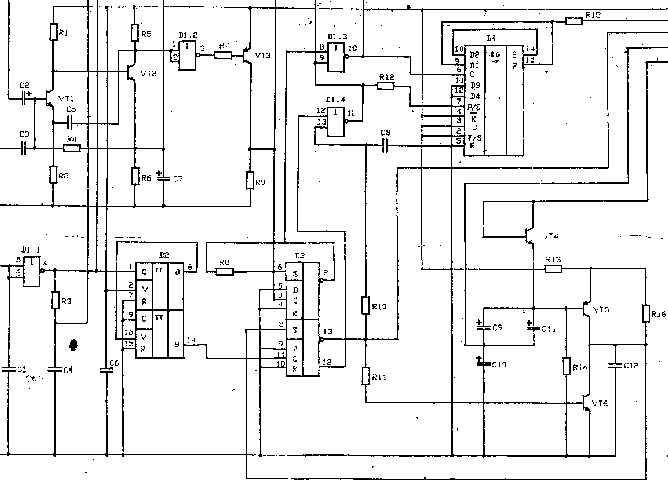

41ЖК32

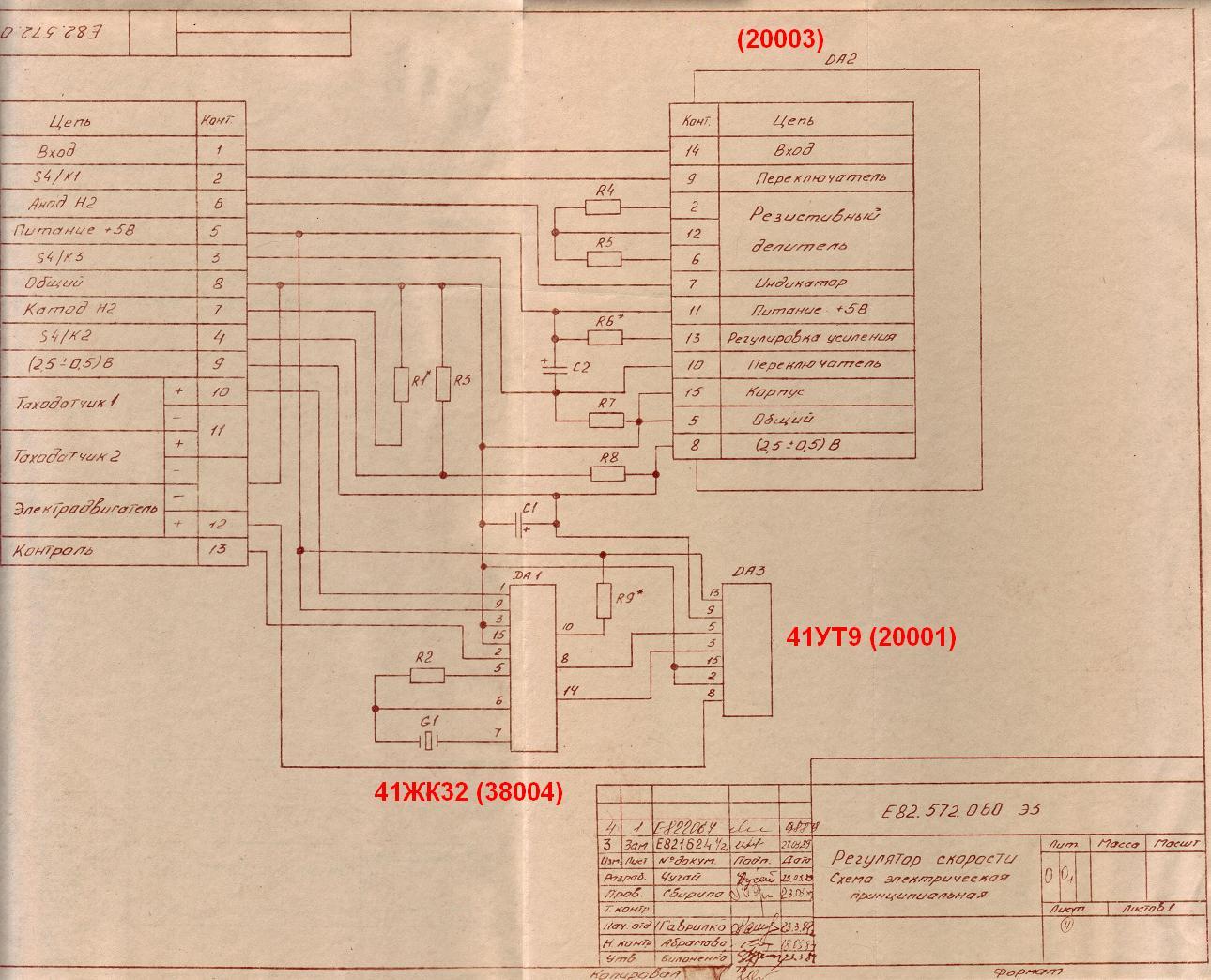

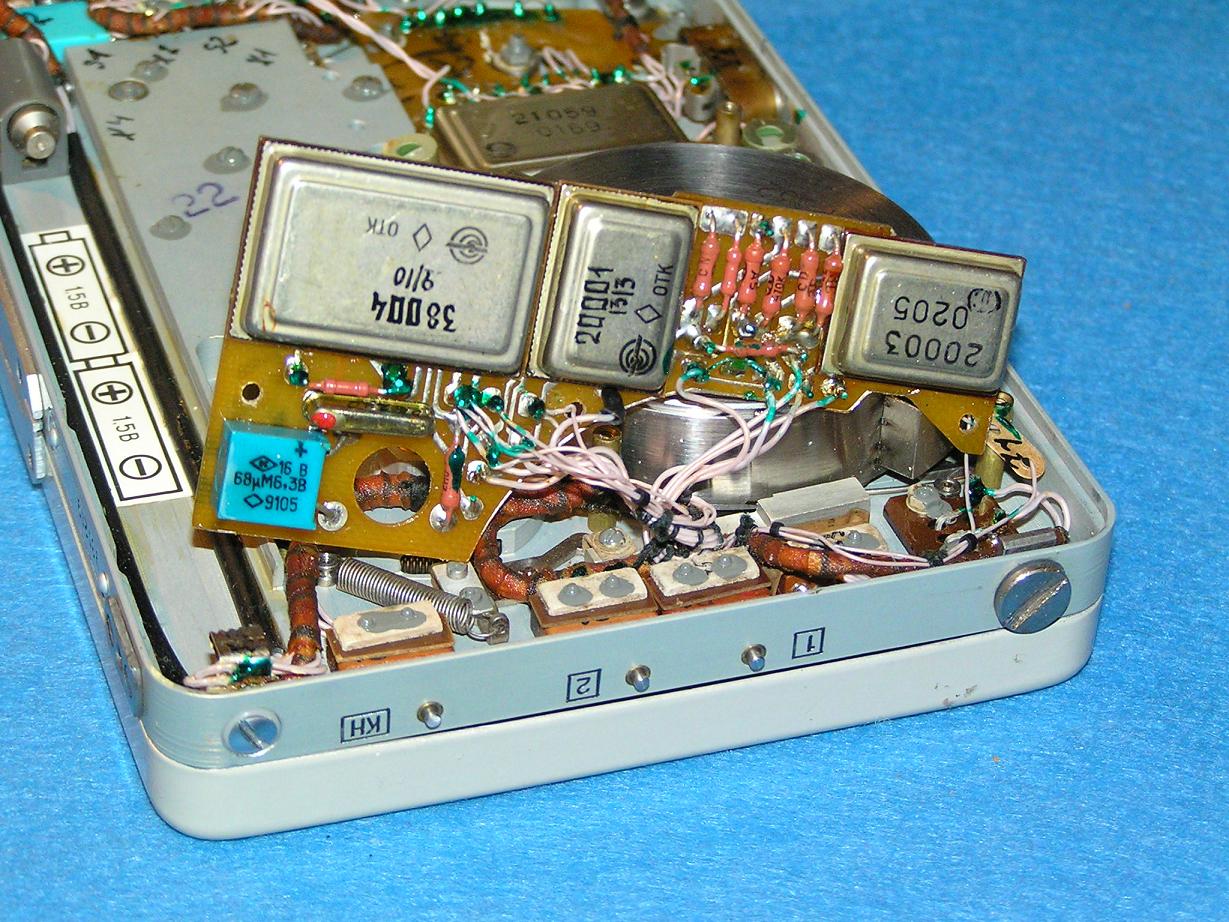

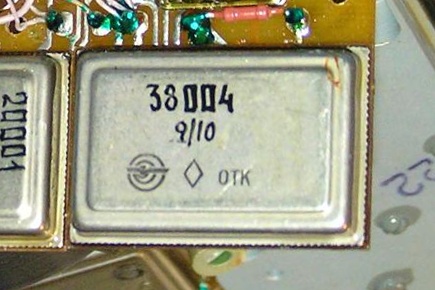

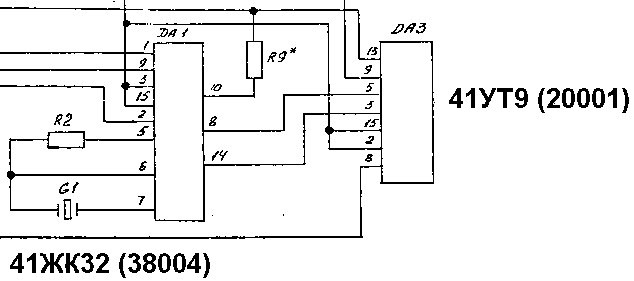

41ЖК32 применялась в регуляторе скорости вращения двигателя, совместно с 41УТ9. Она содержит элементы цепи опорного кварцевого генератора, делитель частоты, формирователь импульсов сигнала таходатчика, и фазовый дискриминатор.

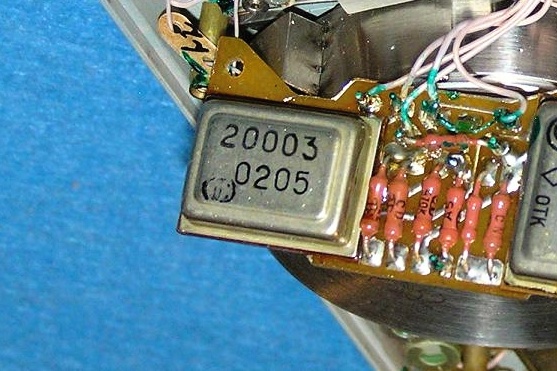

41УМ34

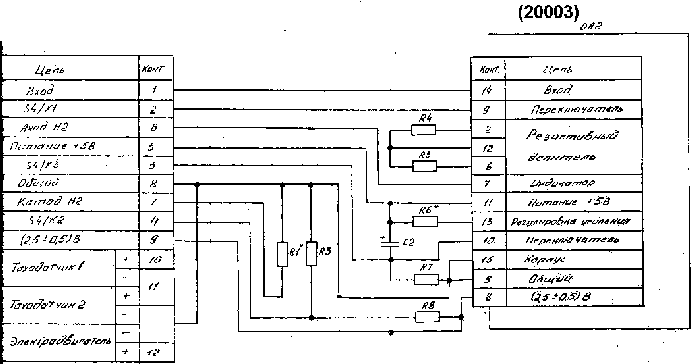

41УМ34 - схема индикации записи-воспроизведения или напряжения источника питания.

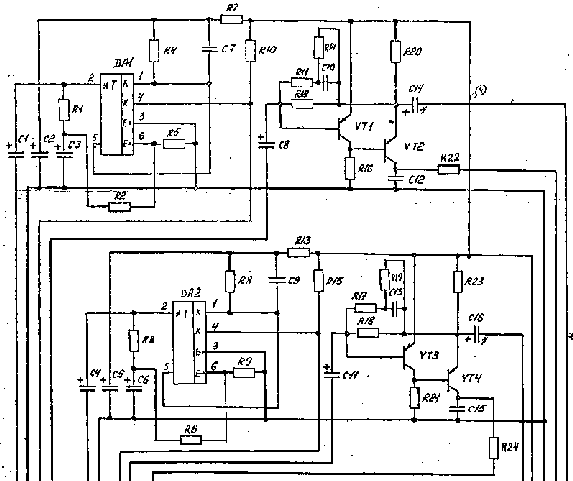

41УН5

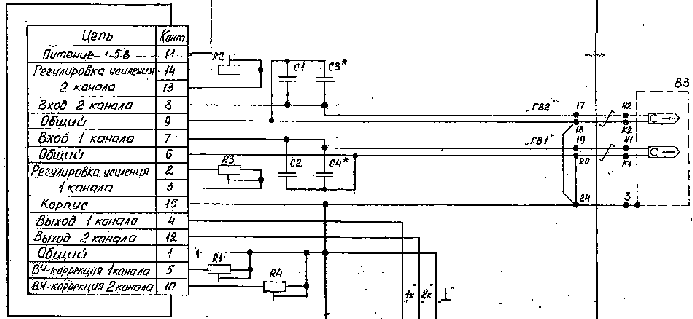

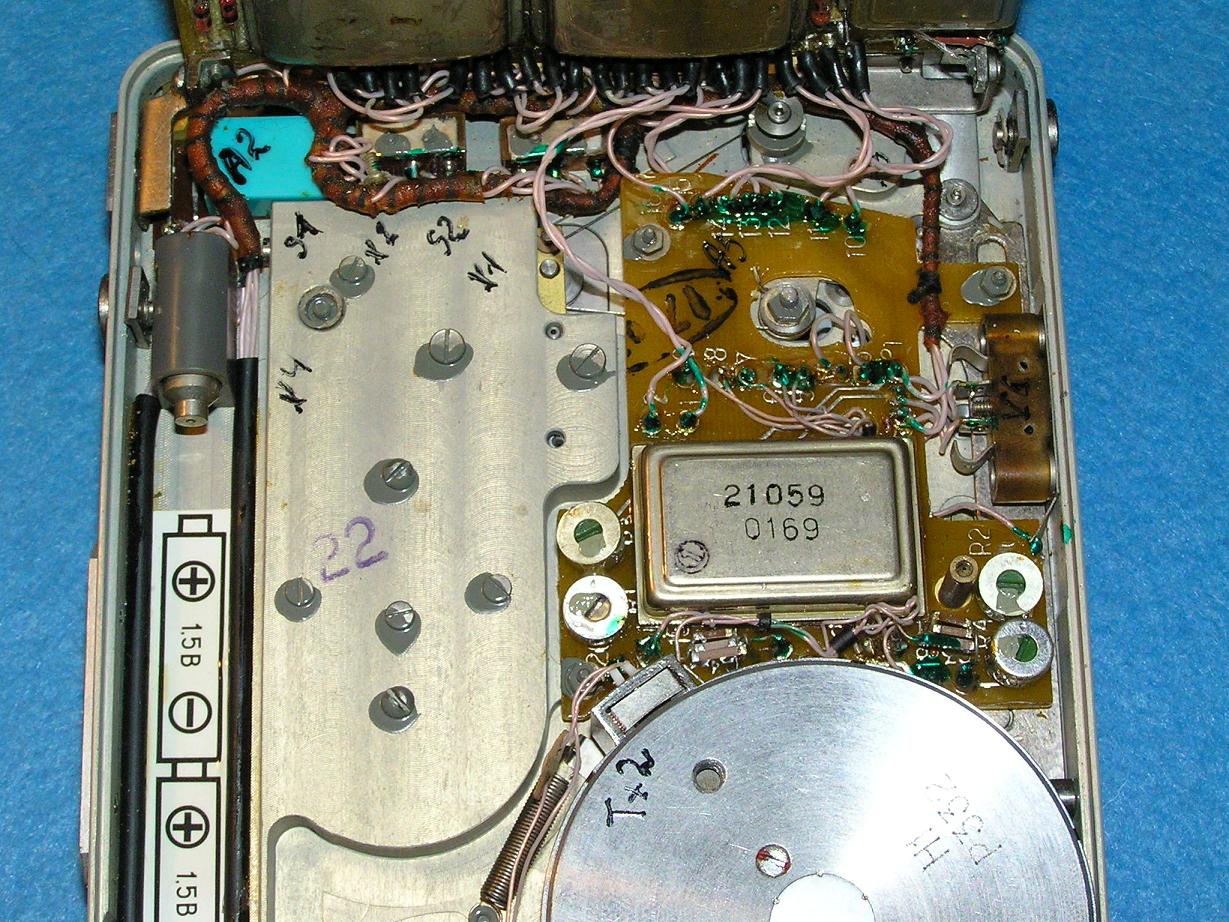

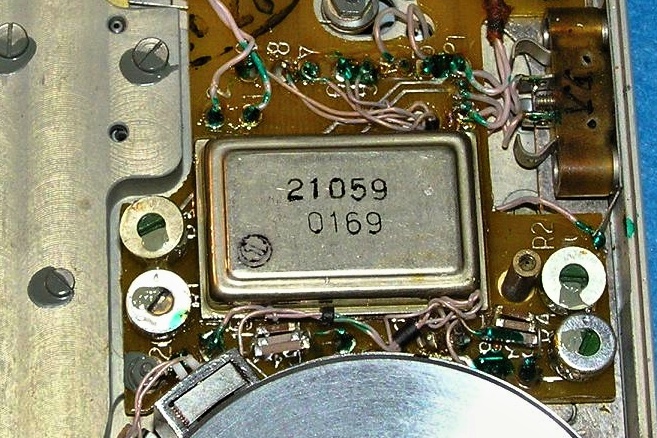

41УН5 - двухканальный предварительный усилитель воспроизведения со встроенными цепями ВЧ и НЧ коррекции.

41УТ9

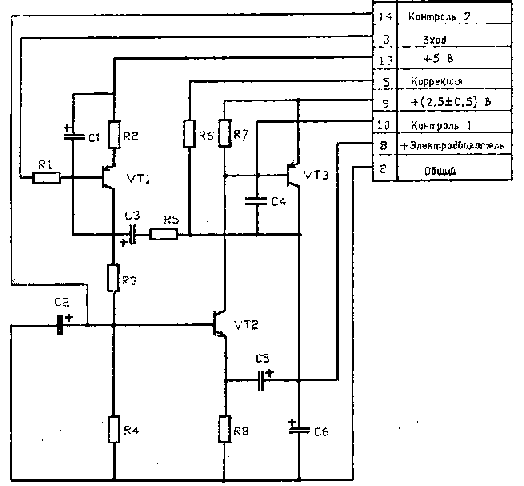

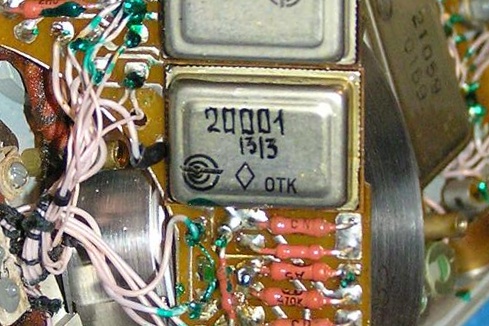

Усилитель мощности. Микросборка преобразует напряжение сигнала ошибки, вырабатываемое 41ЖК32, в ток, который протекает в якорной цепи электродвигателя.
