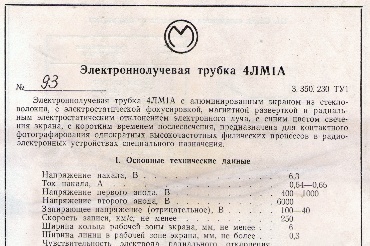

Сначала вкратце. Электроннолучевая трубка 4ЛМ1А с алюминированным экраном из стекловолокна (см.), с электростатической фокусировкой, магнитной разверткой и радиальным электростатическим отклонением электронного луча, с синим цветом свечения экрана, с коротким временем послесвечения, предназначена для контактного фотографирования однократных высокочастотных физических процессов в радиоэлектронных устройствах специального назначения.
Производитель - Московский электроламповый завод.
Это первая осциллографическая трубка на сайте, и сразу столь экзотичная! Почему? загибаем пальцы.
- ну, прежде всего любопытно то, что, хотя она явно серийная,
но ни в одном справочнике не числится
- это самая маленькая трубка для фоторегистрации из известных мне -
до этого момента первое место занимала 6ЛО2А
- это единственная трубка для фоторегистрации группы ЛМ. по идее, это трубки
с электромагнитным отклонением, но у 4ЛМ1А оно всё же электростатическое...
почему ЛМ? возможно, из-за магнитной развёртки?
- сама развёртка у неё, как я понял, сделана примерно так же как в индикаторах
кругового обзора РЛС - радиальный луч обегает экран по кругу

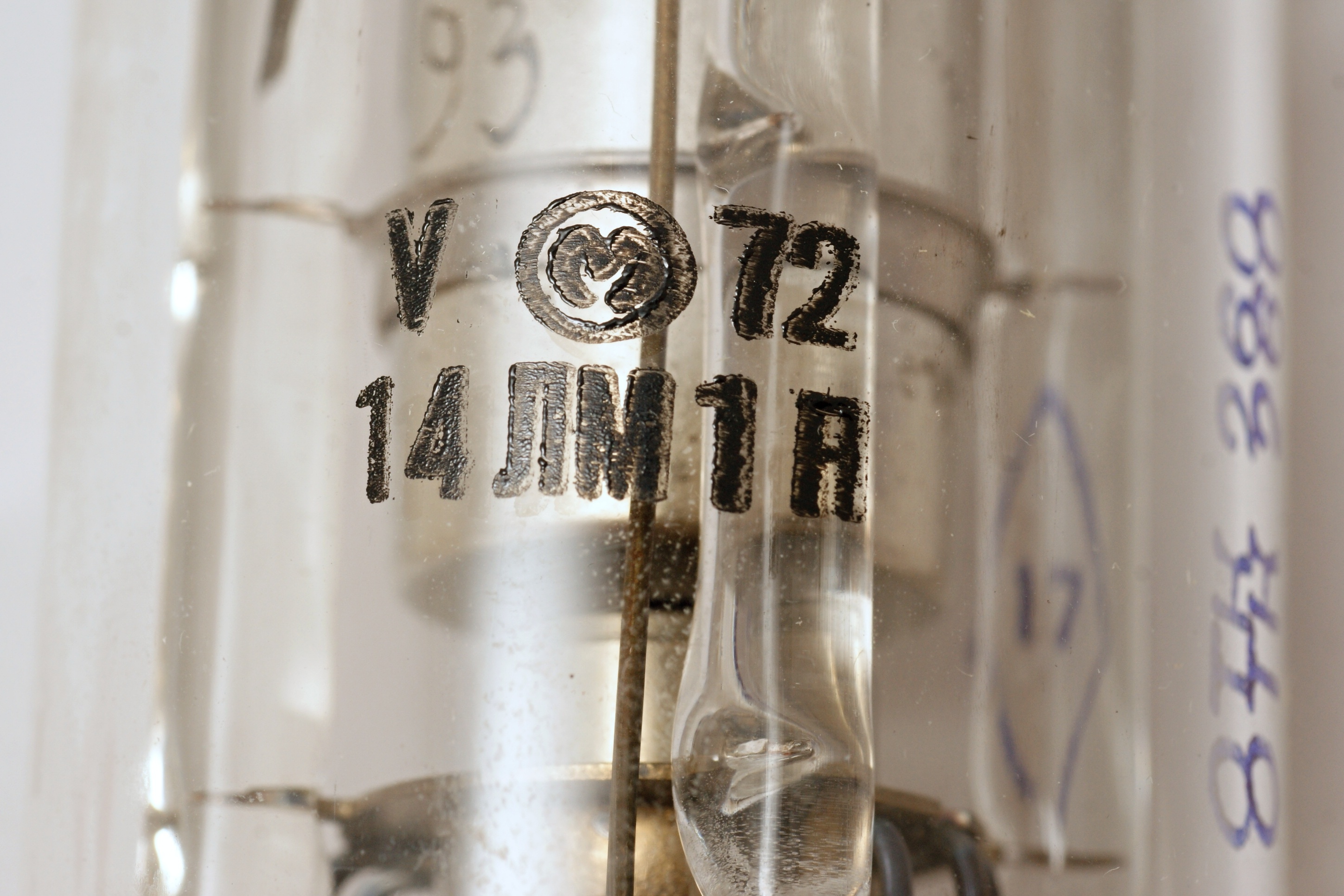

- ну и небольшая пикантность, на самой трубе нанесено иное обозначение,
14ЛМ1Н. Такая ЭЛТ действительно существует, но это совершенно другая трубка!
шлёпнули штамп, который лежал под рукой? :)))
Немного про особенности этой ЭЛТ. Судя по скорости записи, 250 км/с,
она предназначалась для фоторегистрации сигналов в диапазоне до 1...1,5 ГГц.
Что касается стекловолоконного экрана. При фоторегистрации однократных
сигналов с экрана обычных ЭЛТ значительная часть светового потока теряется
и не доходит до фотопленки. Для более полного использования светового потока
используют контактное фотографирование, когда фотопленка прикладывается
непосредственно к экрану ЭЛТ. Но из-за довольно большой толщины стекла
экрана получить четкое изображение таким способом невозможно.

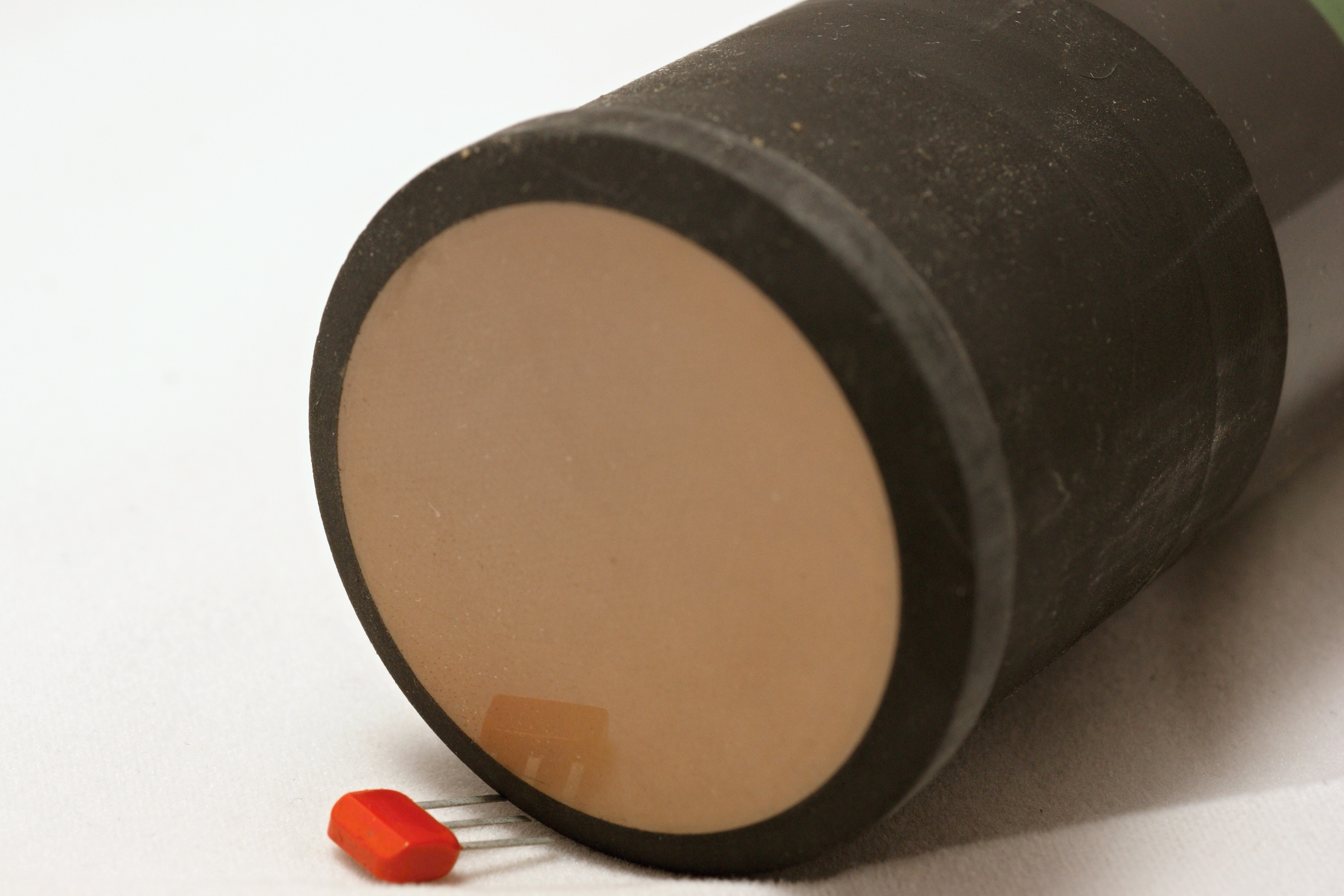

Чтобы обеспечить отсутствие искажений, экранная часть стеклооболочки
делается в виде стекловолоконного диска, что позволяет переносить
изображение с внутренней поверхности экрана на внешнюю. Расплывание
изображения при этом ограничивается диаметром стекловолоконных нитей,
который обычно не превышает 10-20 мкм.

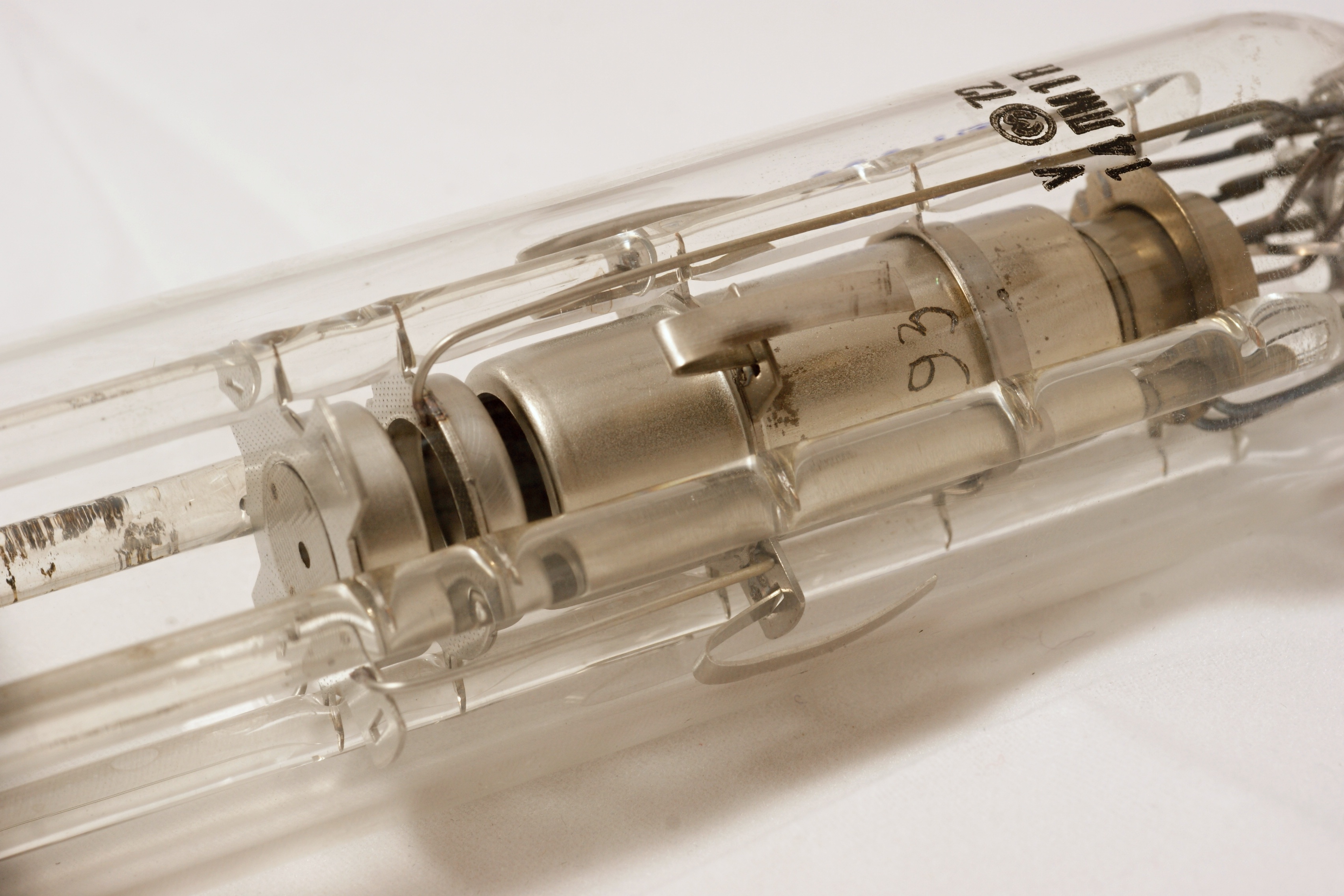

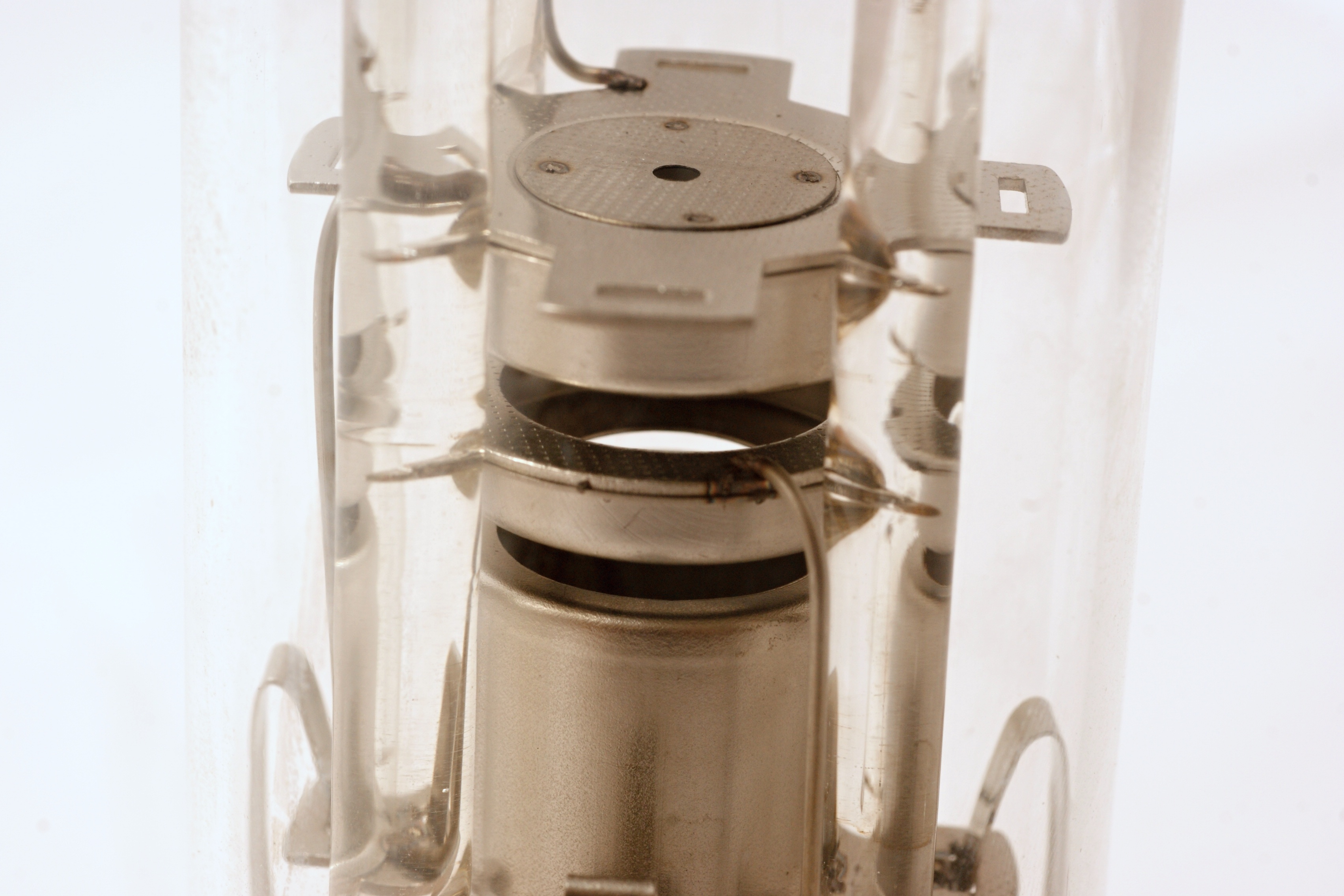

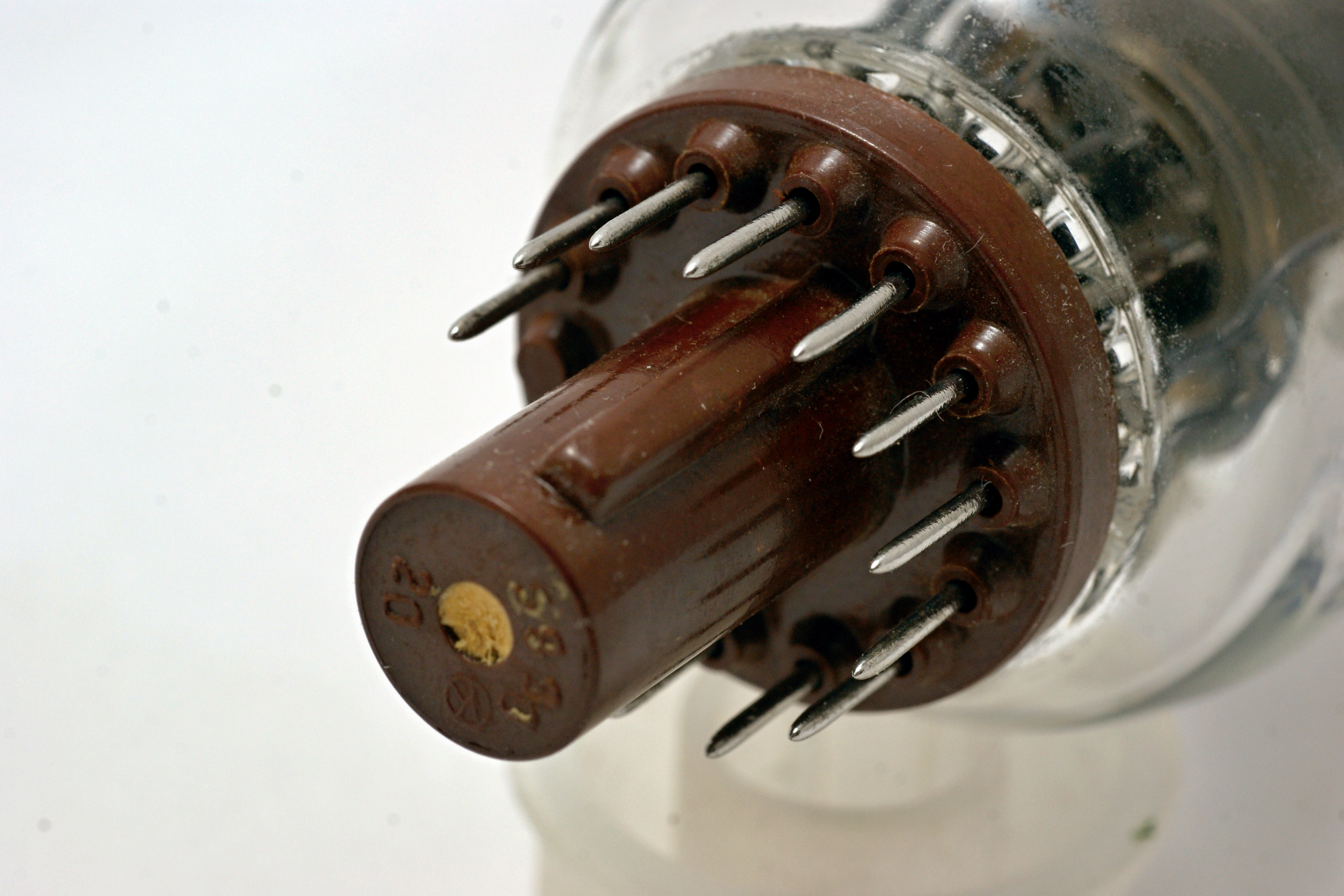

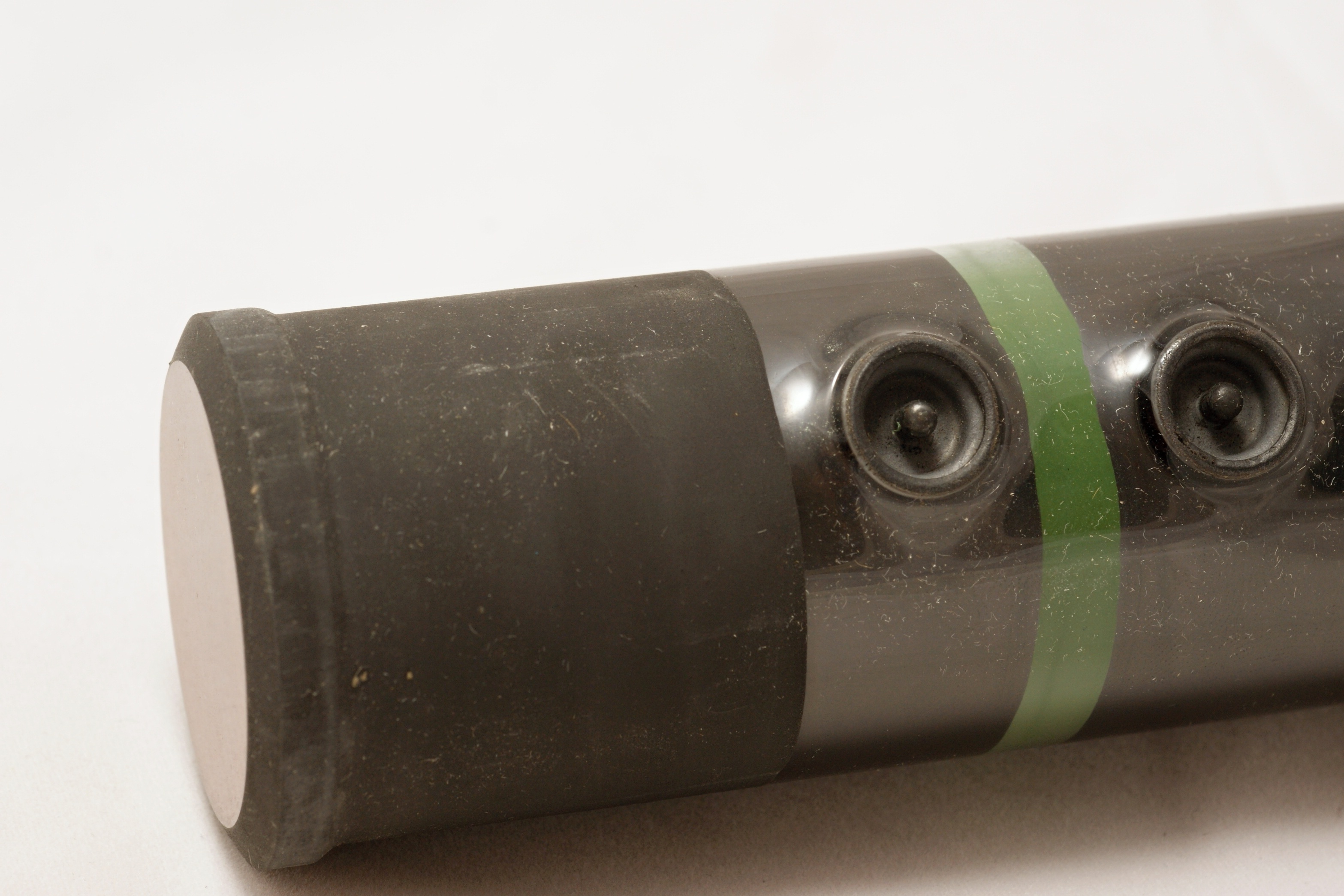

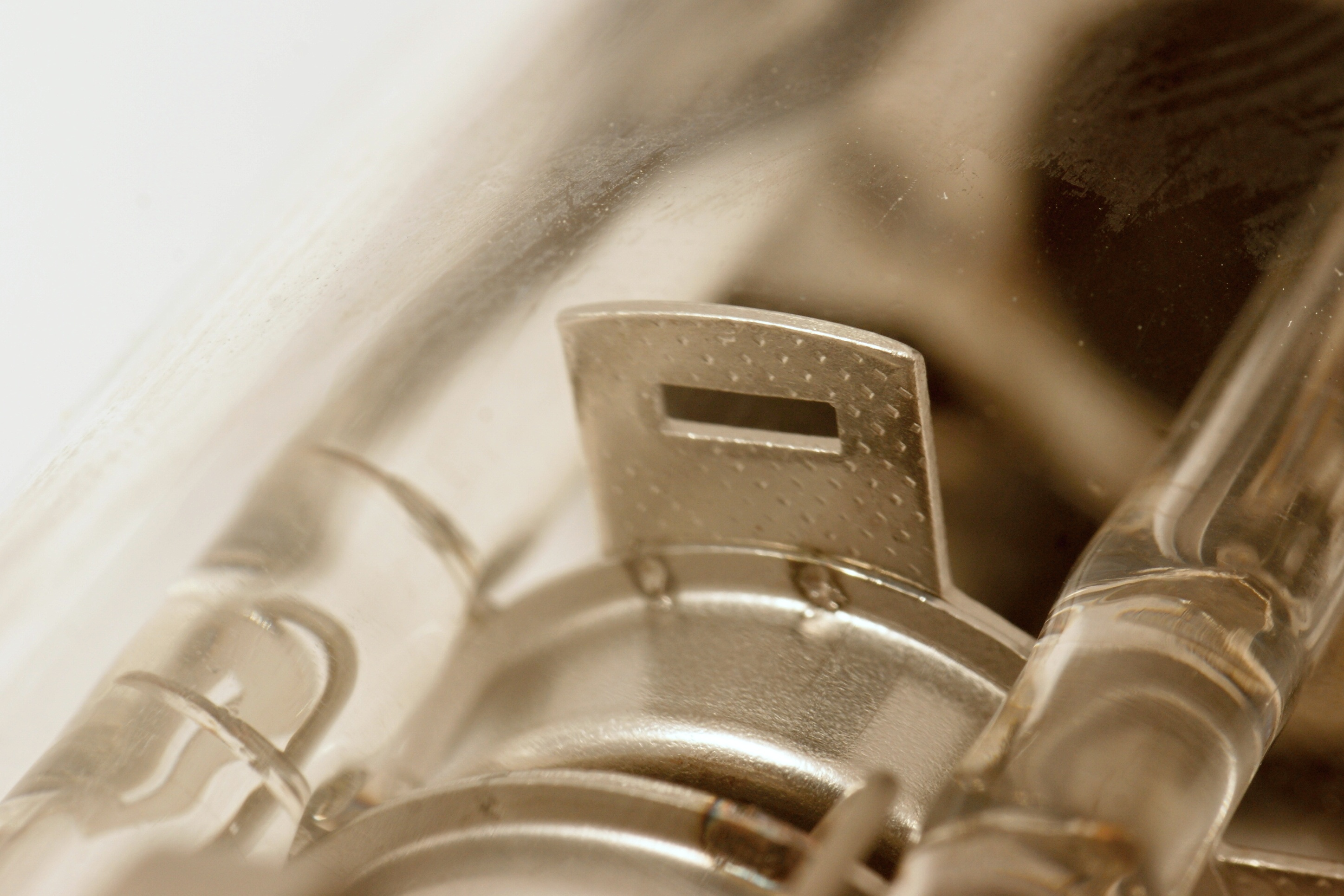

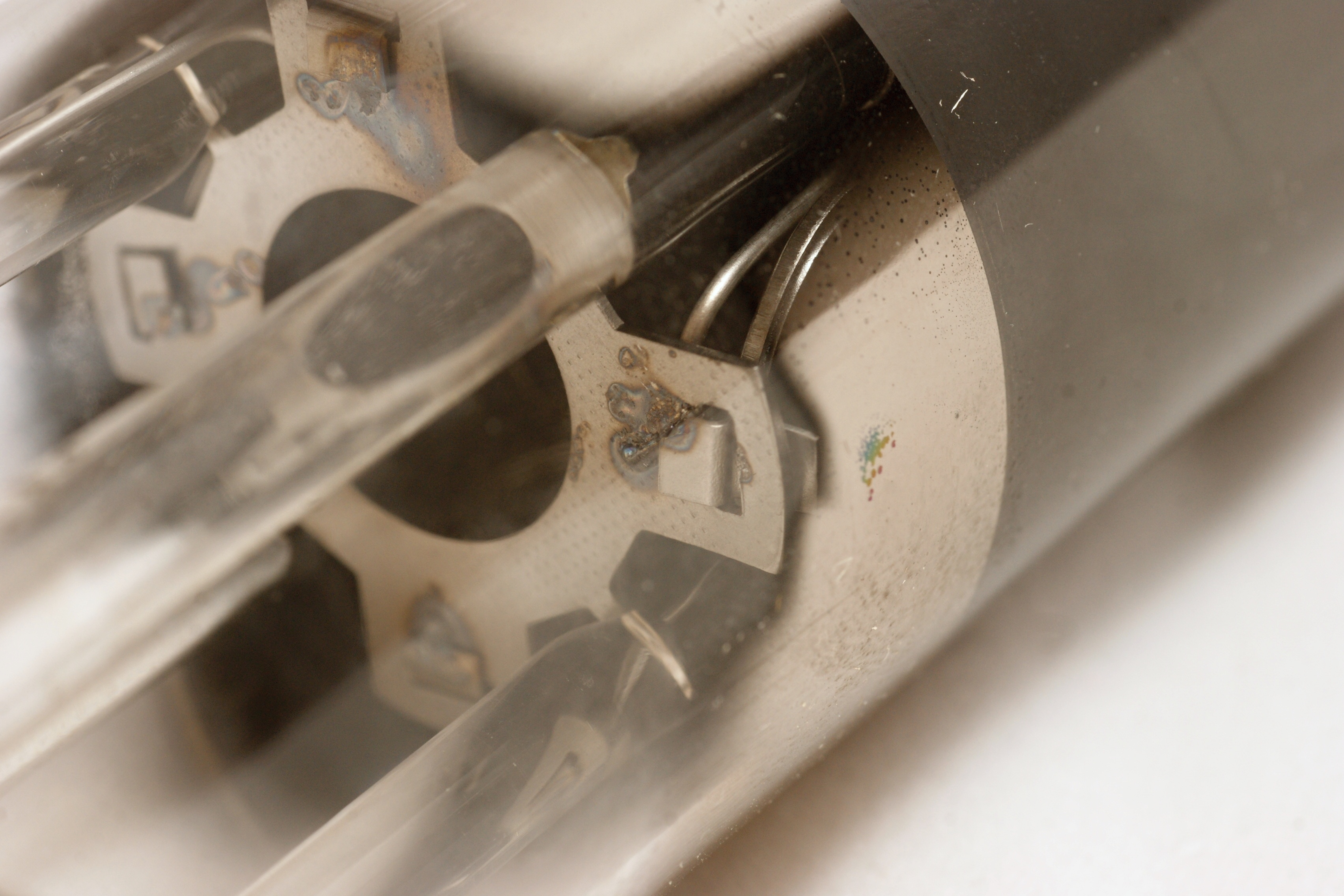

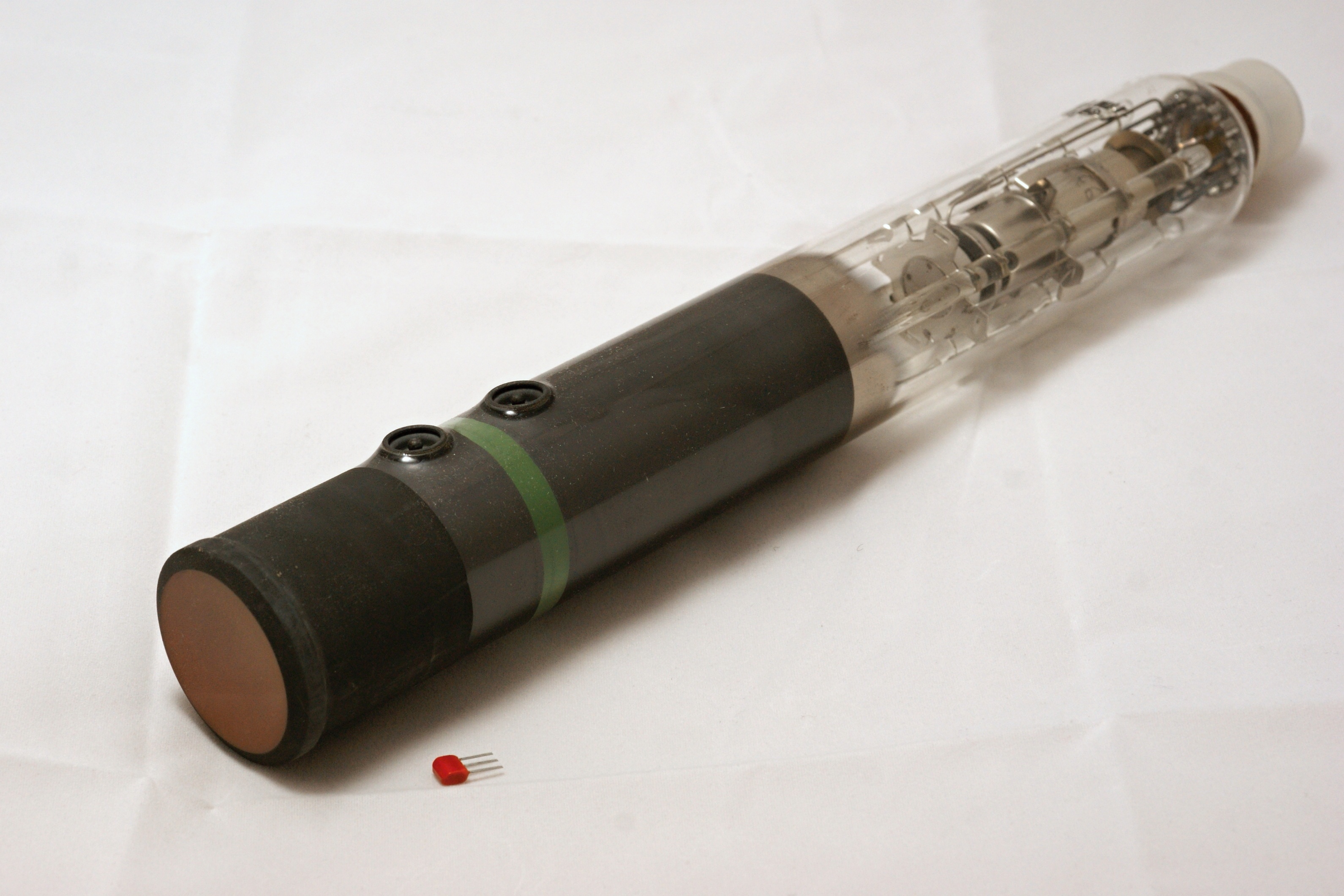

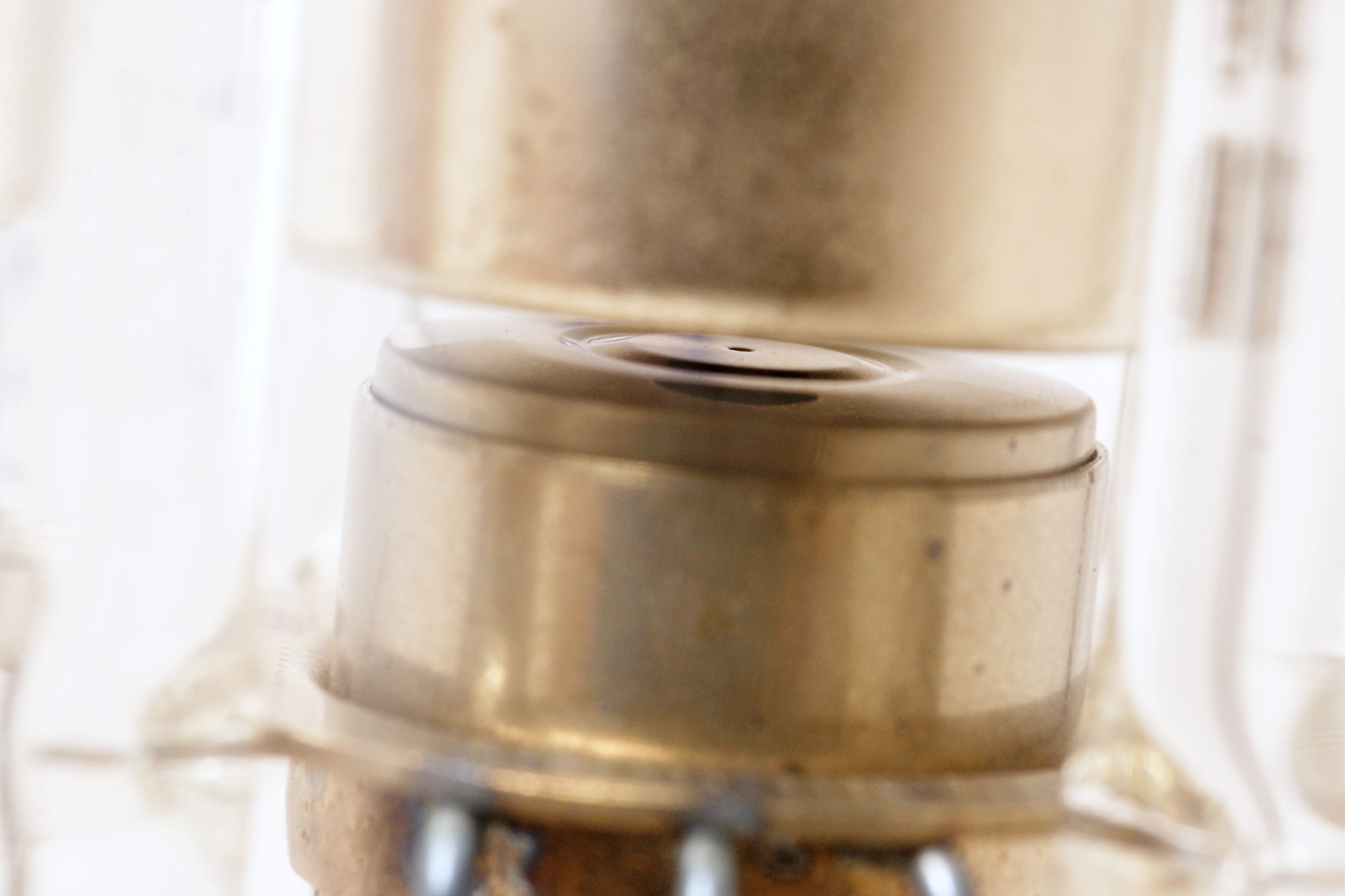

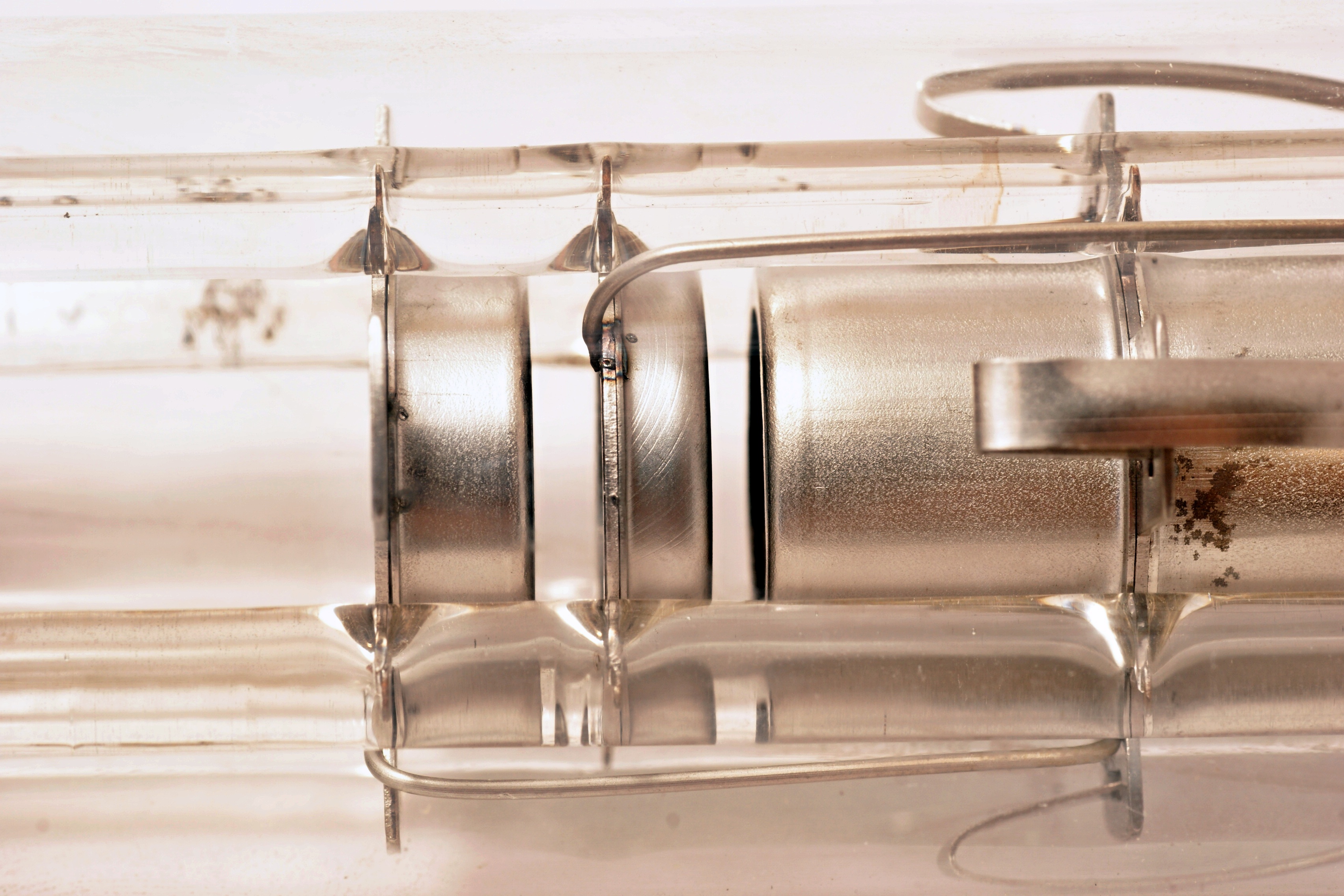

Теперь фотосессия, для любителей поближе познакомиться с конструкцией трубки:
