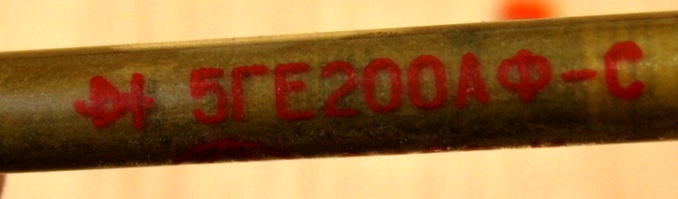

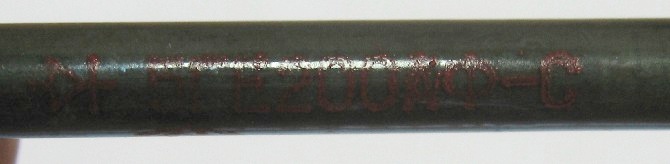

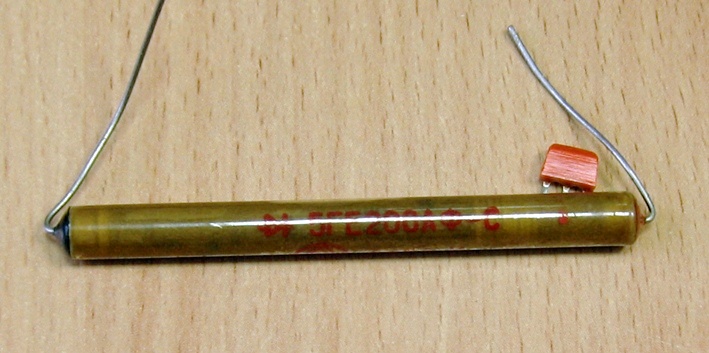

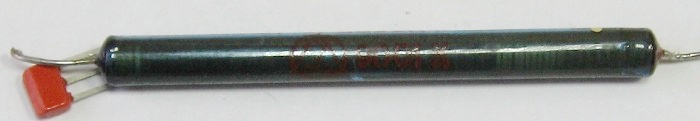

5ГЕ200АФ-С

Слаботочный селеновый выпрямитель серии "Ф" (фольговый), специального назначения. Предназначен для питания второго анода кинескопов телевизионных приемников (в схемах умножения напряжения).

Электрические параметры

Подводимое напряжение - 6,3 кВ (по некоторым источникам 7,2 кВ)
Выпрямленное напряжение - 6 кВ (по некоторым источникам 7 кВ)
Выпрямленный ток - 250 мкА (по некоторым источникам 400 мкА)
Максимальный импульсный выпрямленный ток - 15 мА
Падение прямого напряжение при токе 3 мкА - 0,28 кВ
Температура нагрева - до 75°С.

Справочные данные на него и общие данные на селеновые выпрямители.

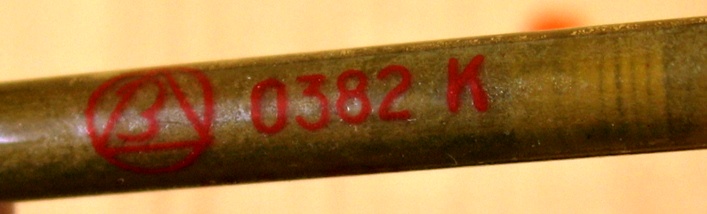

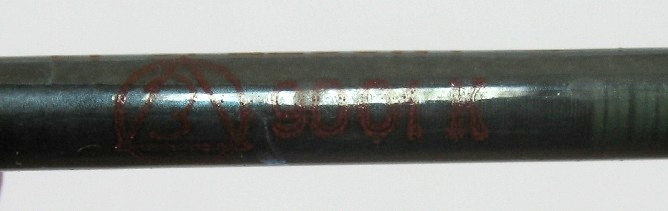

Производитель - завод полупроводниковых приборов, Йошкар-Ола (бывш. ПО "Изотоп").

Источники:

1. Полупроводниковые приборы. Справочник. Том IV. Полупроводниковые диоды. Издание второе. - Министерство электронной промышленности СССР. Научно-исследовательский институт, 1971.
2. Краткий справочник радиолюбителя. Березовский М.А., Писаренко В.М. - Киев "Технiка", 1975.
3. Пляц О. М. Справочник по электровакуумным, полупроводниковым приборам и интегральным схемам. Минск, <Вышэйш. школа>, 1976.
4. Лавриненко В.Ю. Справочник по полупроводниковым приборам. 9-е изд., перераб. К.: Технiка, 1980.
