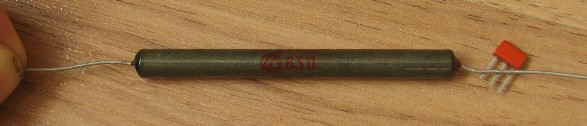

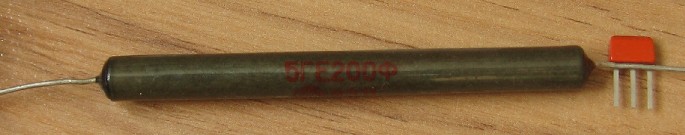

5ГЕ200Ф

Селеновый выпрямитель малой мощности серии "Ф" (фольговый). Подводимое напряжение 5000В (самый высоковольтный из этой серии), выпрямленное напряжение не менее 1850 В, выпрямленный ток 1,2 мА, температура нагрева до 75°С. Справочный листок на выпрямители серии Ф.

Столбик собран в трубчатом корпусе из изоляционного материала из элементов из алюминиевой фольги с применением контактной пружины. Рабочее положение - любое.

Производители - первоначально московский завод "Старт" (разработчик ?), затем Завод полупроводниковых приборов, Йошкар-Ола (бывш. ПО "Изотоп").

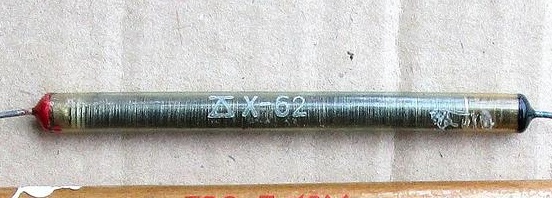

(фото с форума "Портативное ретрорадио")

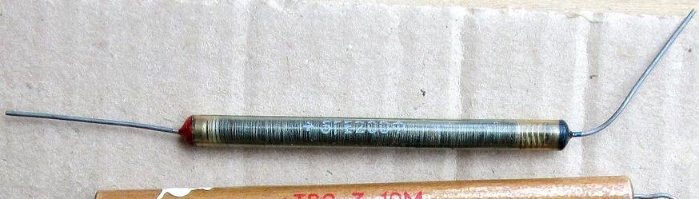

(фото с форума "Портативное ретрорадио")

Источники:

1. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. четвертое, переработанное и дополненное. "Техника", 1966.
2. Полупроводниковые приборы. Справочник. Том IV. Полупроводниковые диоды. Издание второе. - Министерство электронной промышленности СССР. Научно-исследовательский институт, 1971.
3. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. 6-е. "Техника", 1971
4. Пляц О. М. Справочник по электровакуумным, полупроводниковым приборам и интегральным схемам. Минск, <Вышэйш. школа>, 1976.
