5ГЕ40АФ

Селеновый выпрямитель малой мощности серии "Ф" (фольговый). Подводимое напряжение 1000В, выпрямленный ток 1,2 мА, максимальный обратный ток 26 мкА, температура нагрева до 75°С. Столбик собран в трубчатом корпусе из изоляционного материала из элементов из алюминиевой фольги с применением контактной пружины. Рабочее положение - любое.

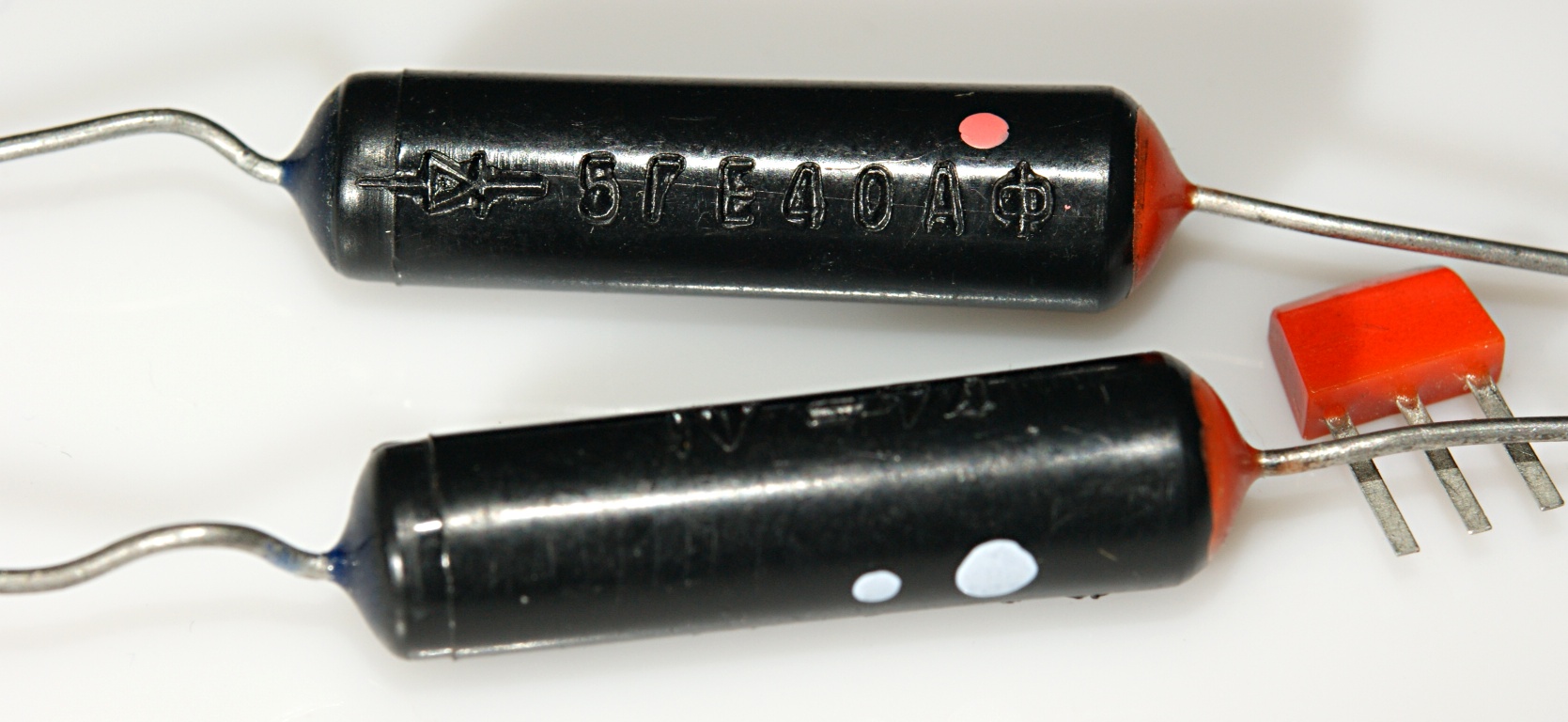

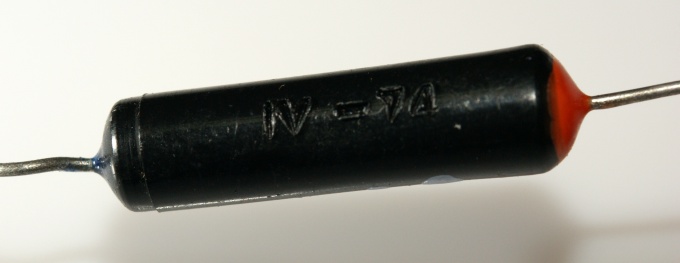

Необычные для селенов пластмассовый корпус и способ маркировки. Производитель - ?

Справочный листок на выпрямители серии Ф.

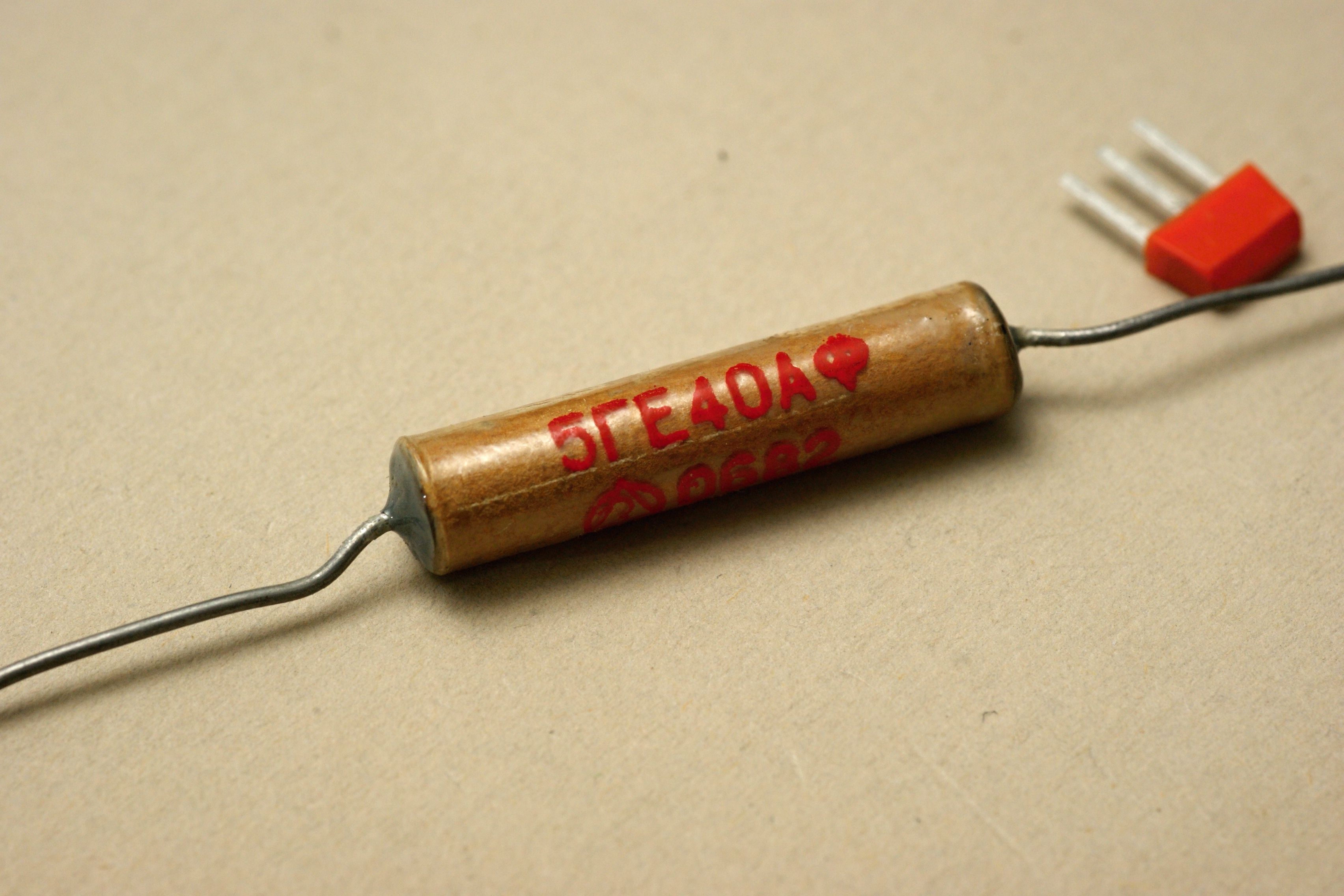

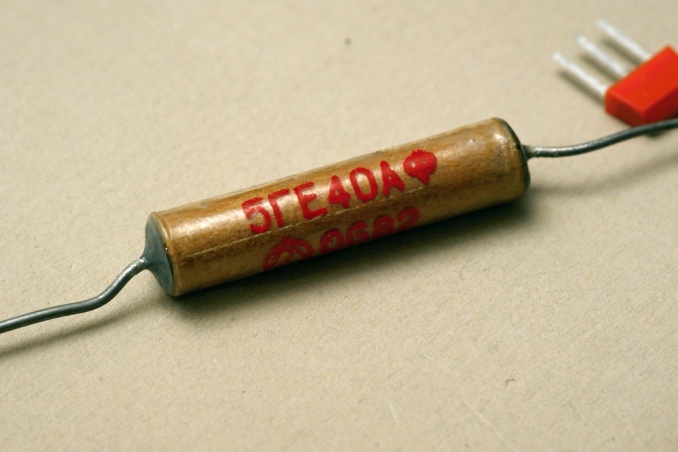

(фото Александра Стрелец)

полный размер

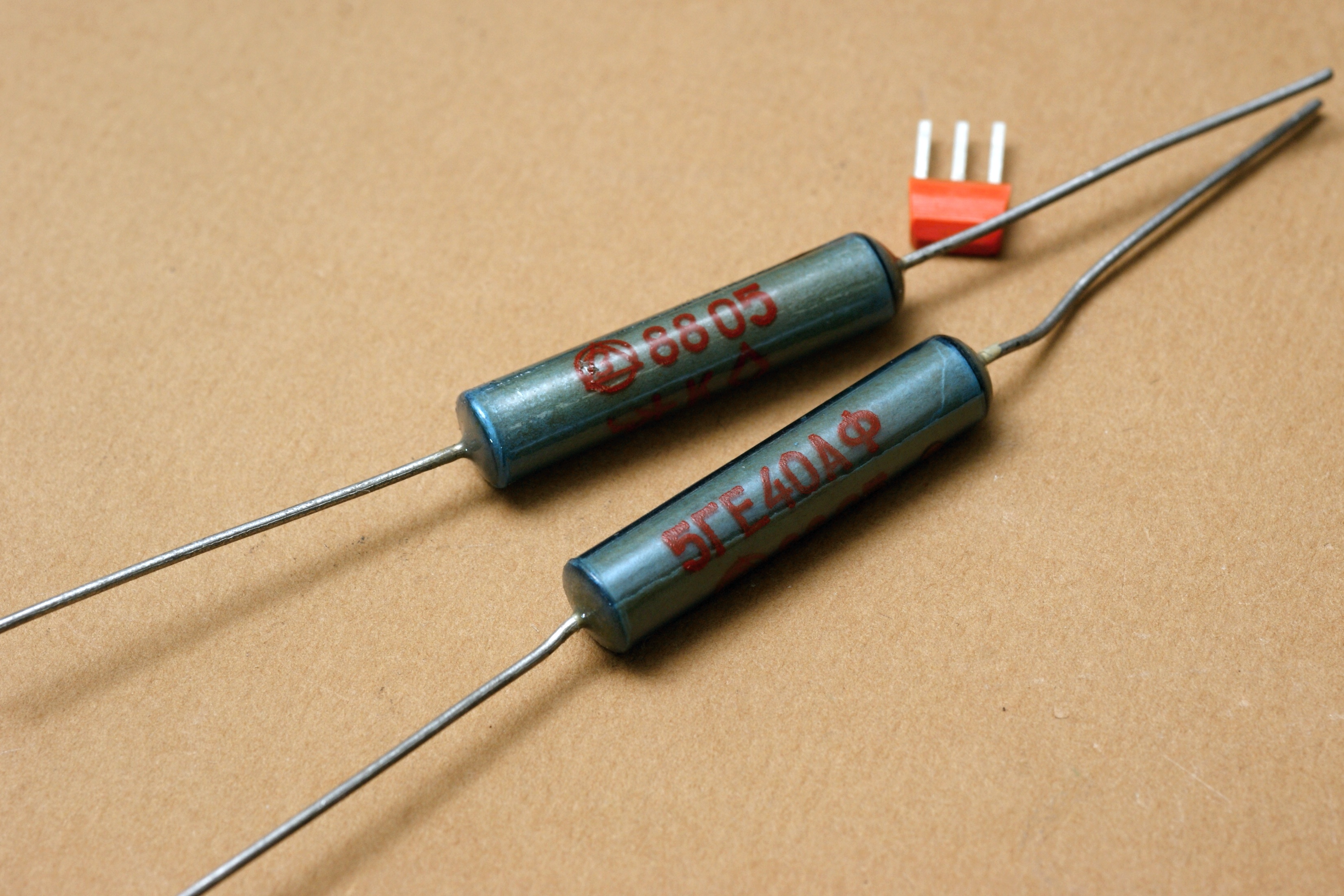

(фото с форумов Балансера - Ретроэлектроника)

Источники:

1. Полупроводниковые приборы. Справочник. Издание второе - Министерство электронной промышленности. ВНИИ "Электронстандарт", 1971
2. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. 6-е. "Техника", 1971
3. Краткий справочник радиолюбителя. Березовский М.А., Писаренко В.М. - Киев "Технiка", 1975.
4. Пляц О. М. Справочник по электровакуумным, полупроводниковым приборам и интегральным схемам. Минск, <Вышэйш. школа>, 1976.
5. Лавриненко В.Ю. Справочник по полупроводниковым приборам. 9-е изд., перераб. К.: Технiка, 1980.
6. Полупроводниковые приборы. Справочник / В.И. Галкин, А.Л. Булычев, В.А. Прохоренко - 2-е изд., перераб. и доп. - Минск, "Беларусь", 1987.
