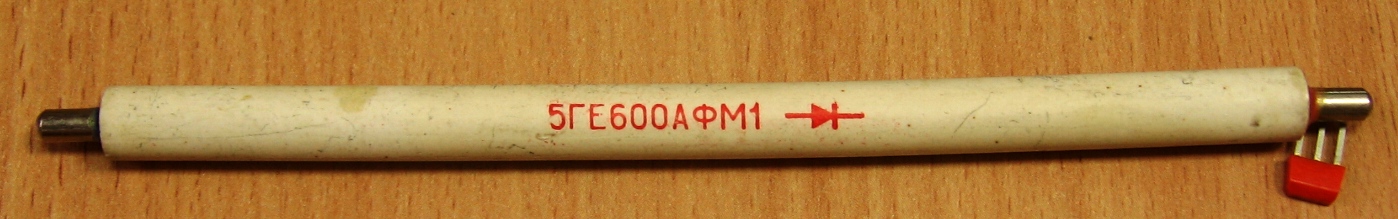

5ГЕ600АФ-М1

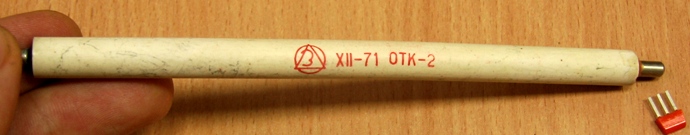

Слаботочный высоковольтныей трубчатый выпрямитель серии "Ф" (фольговый). Основной режим - работа в схеме единичного вентиля для выпрямления импульсов обратного хода строчной развертки в телевизионной аппаратуре и для питания второго анода кинескопа.

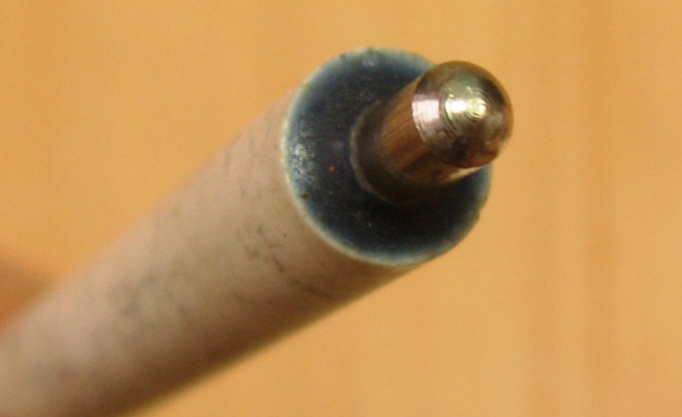

Для уменьшения нагрева высокочастотного конца применен шлейф - провод, идущий от строчного трансформатора. Крепление следует производить изоляционными хомутиками на расстоянии 80 мм от высокочастотного конца, таким образом, чтобы избежать утечки тока на землю. В противном случае выпрямитель выйдет из строя за счет постепенного выгорания корпуса в месте утечки и перегрузки селеновых шайб дополнительным током утечки.

В дальнейшем был заменен на ВТ-18-0,2.

Электрические параметры

Подводимое напряжение - 15,8 кВ
Выпрямленное напряжение - 15 кВ
Максимально допустимое импульсное напряжение - 24 кВ
Выпрямленный ток - 150 мкА (по некоторым источникам 1000 мкА)
Допустимая температура окружающей среды +60°С

Справочные данные на него и общие данные на селеновые выпрямители.

Производитель - завод полупроводниковых приборов, Йошкар-Ола (бывш. ПО "Изотоп").

Источники:

1. Полупроводниковые приборы. Справочник. Том IV. Полупроводниковые диоды. Издание второе. - Министерство электронной промышленности СССР. Научно-исследовательский институт, 1971.
2. Краткий справочник радиолюбителя. Березовский М.А., Писаренко В.М. - Киев "Технiка", 1975.
3. Пляц О. М. Справочник по электровакуумным, полупроводниковым приборам и интегральным схемам. Минск, <Вышэйш. школа>, 1976.
4. Кузинец Л. М., Соколов В. С. Узлы телевизионных приемников: Справочник. - М.: Радио и связь, 1987.
