5.030.046 ... 5.406.033

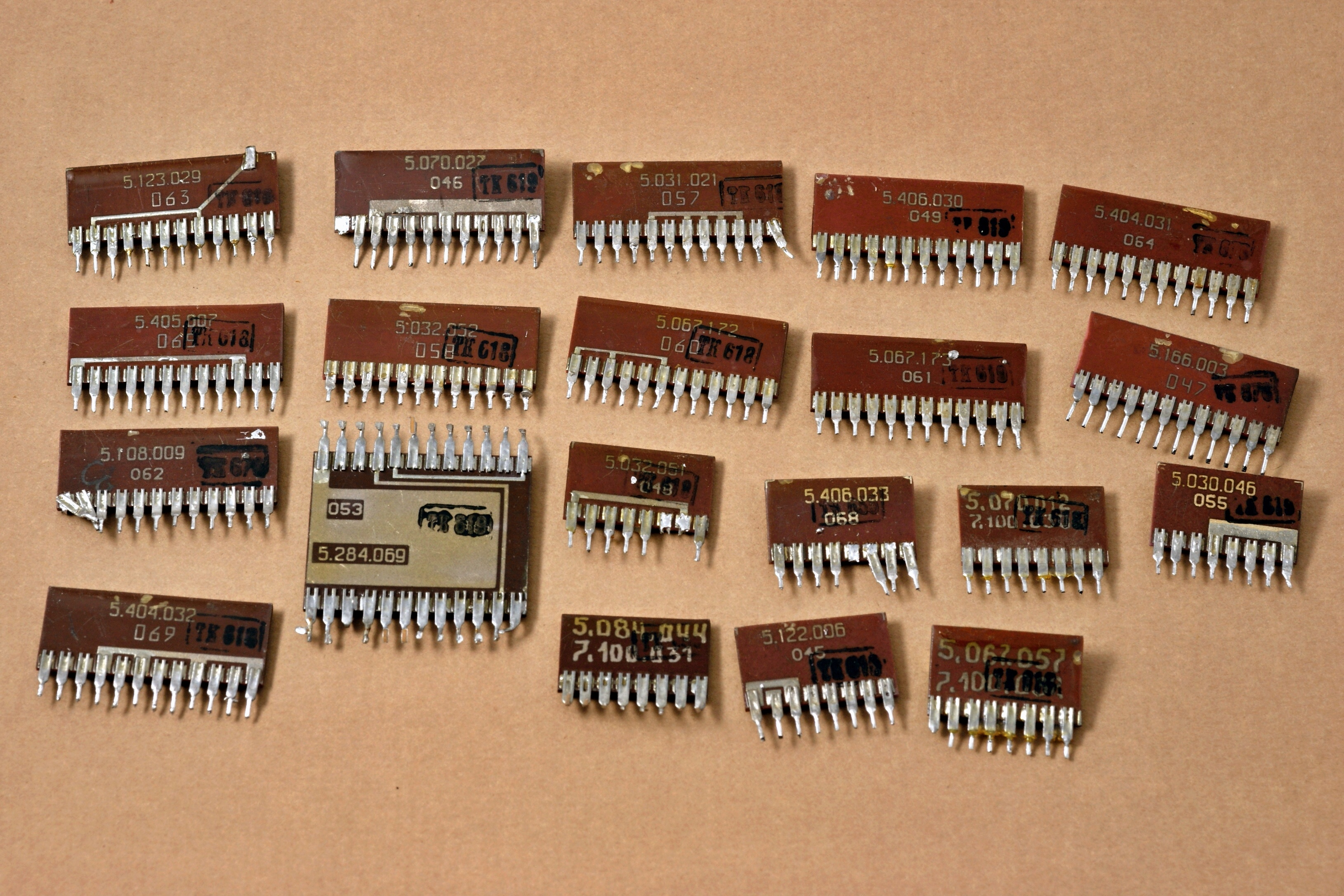

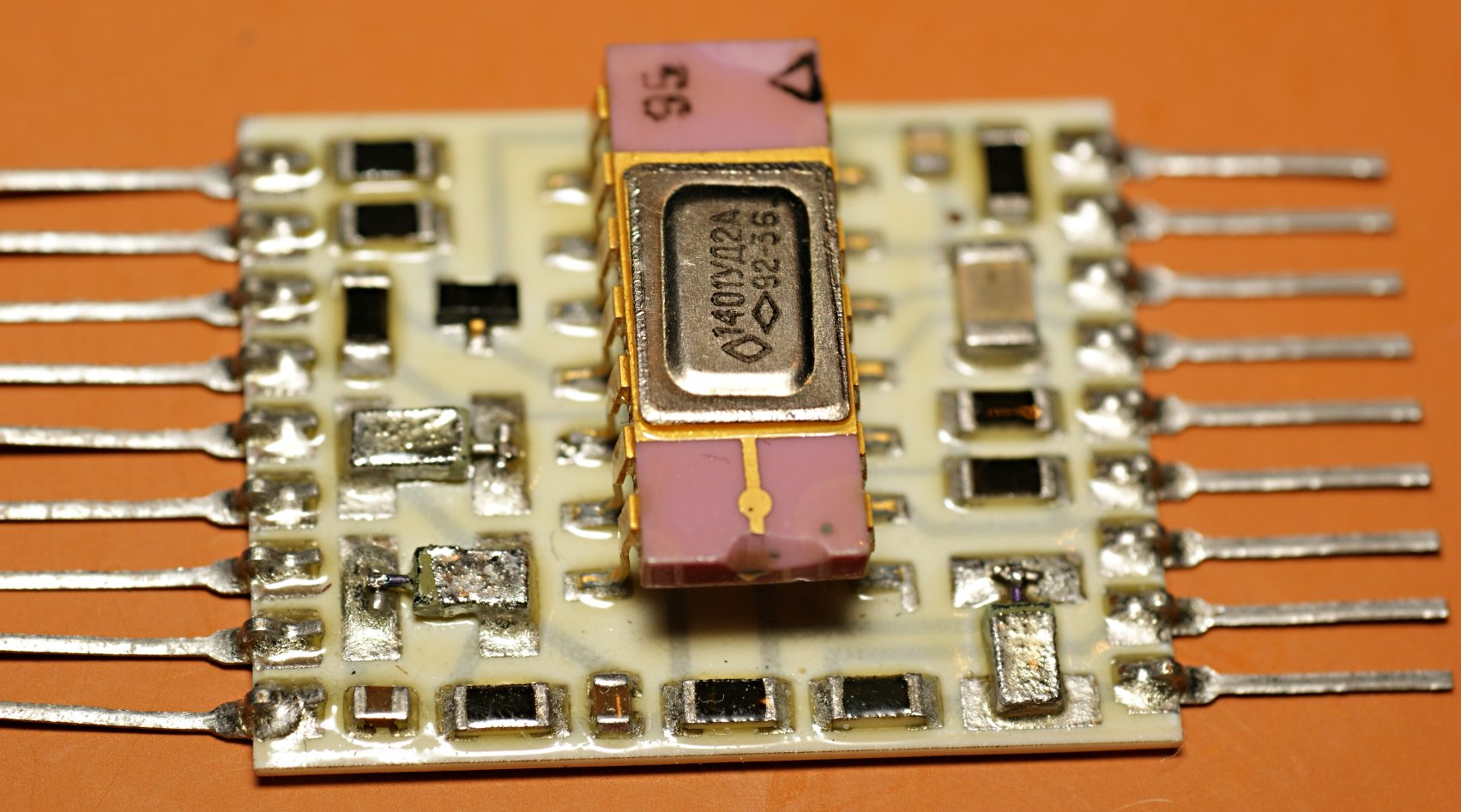

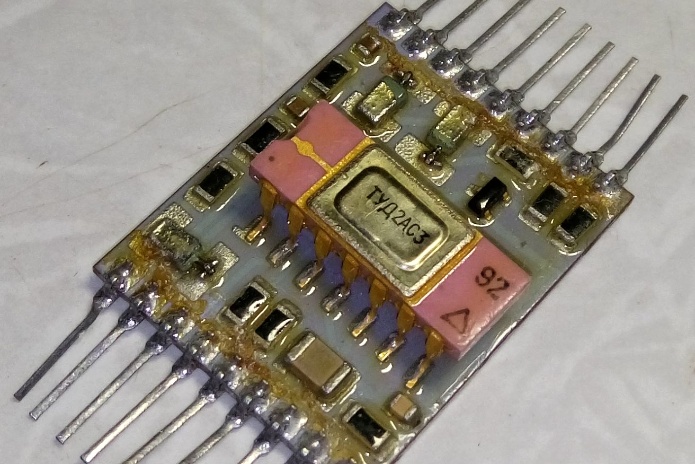

Очень большая - у меня имеется двадцать типов, и нет гарантий что это полный набор - серия гибридных микросборок, выполненных по толстопленочной технологии. Представляет собой ряд простых, где-то даже простейших схем.

Что несколько странно, ибо появление её можно датировать не ранее середины 1980-х годов, а к этому времени тенденции в микросборках были обратные - усложнение, многокристальность, внедрение смешанных технологий. А здесь идеология 60-х, ну разве что на более современной элементной базе. Огромный ассортимент, головная боль конструкторов...

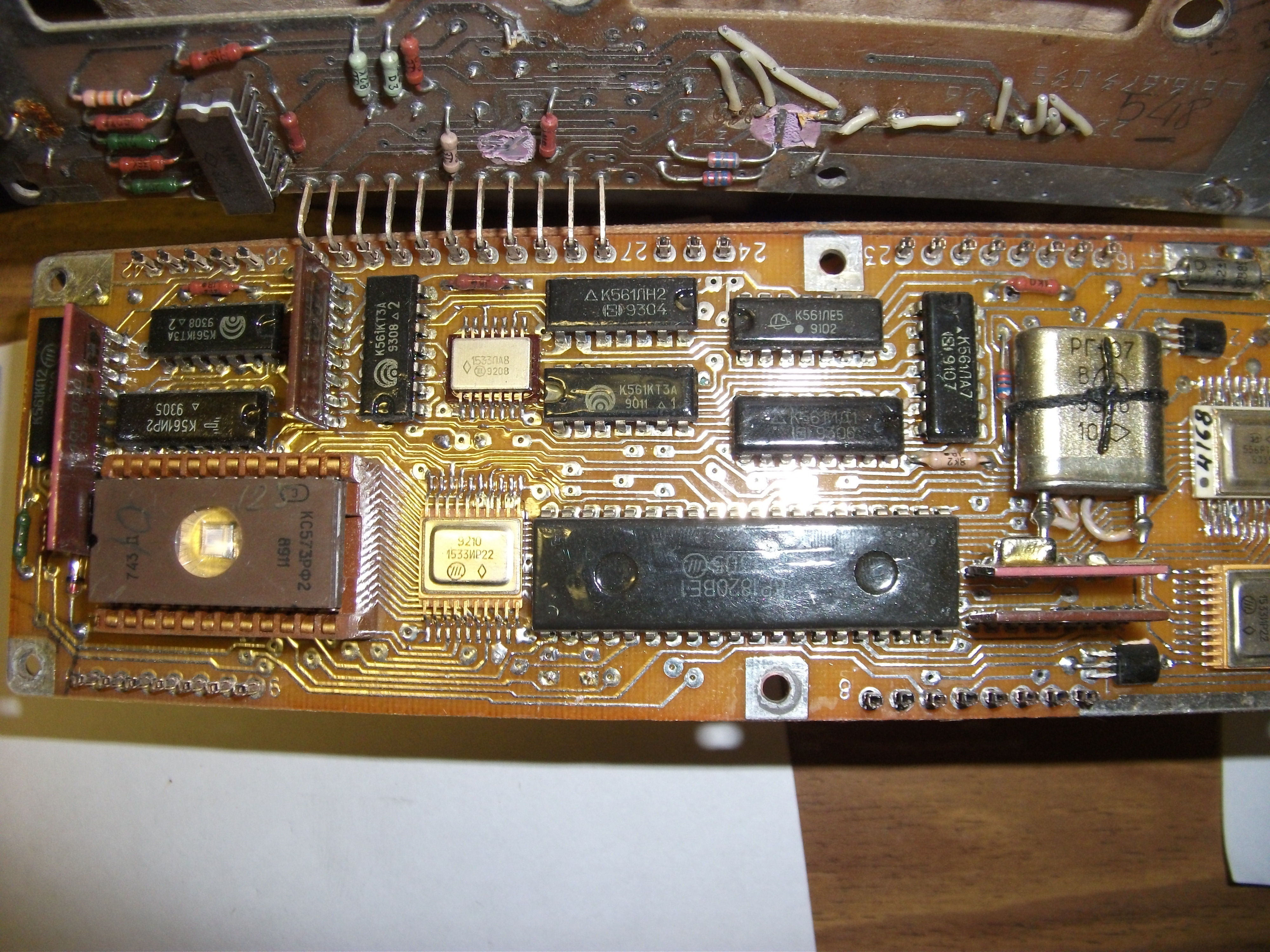

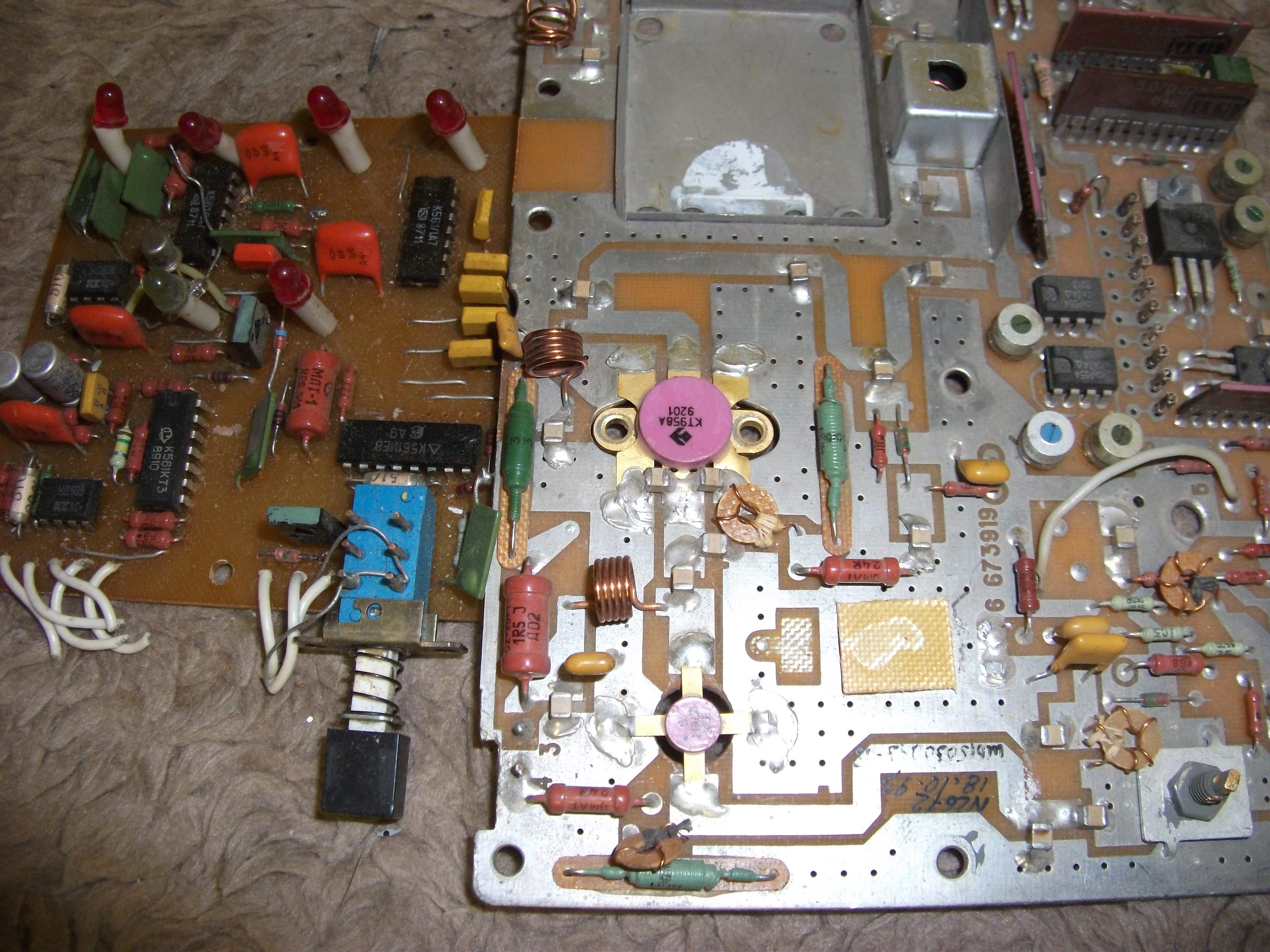

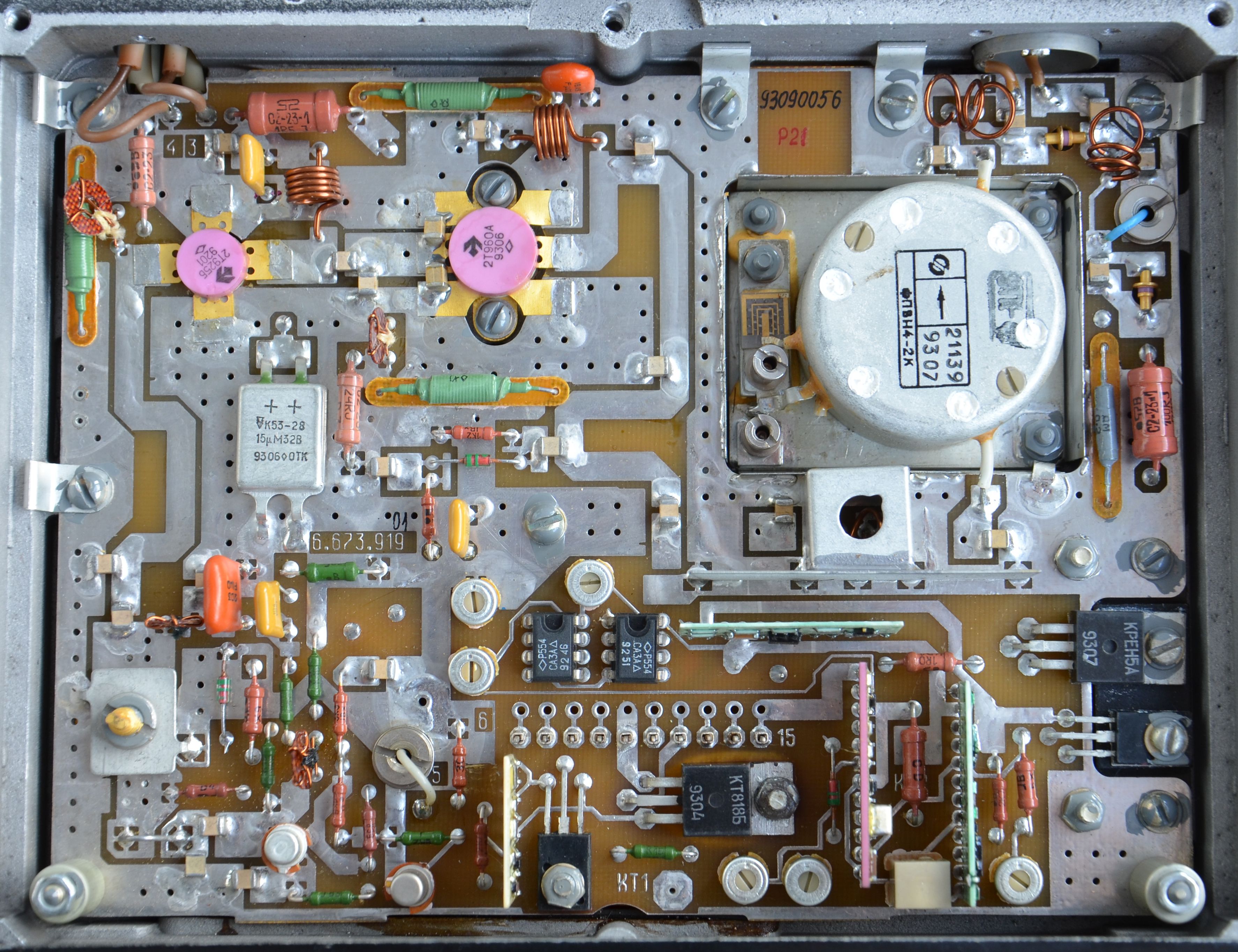

Производитель этих микросборок пока неизвестен. Применялись они в некоем связном устройстве, где стояли как в высокочастотных, так и в цифровых, микропроцессорных узлах.

5.030.046 5.067.057 5.070.012 5.108.009 5.166.003 5.404.031 5.405.007
5.031.021 5.067.172 5.070.027 5.122.006 5.284.069 5.404.032 5.406.030
5.032.051 5.067.173 5.084.044 5.123.029 5.406.033
5.032.052

Любопытно, что микросборки, помимо децимального обозначения, имеют и некий индивидуальный номер, у каждого типа он свой. Возможно, это сквозная внутренняя нумерация серии?

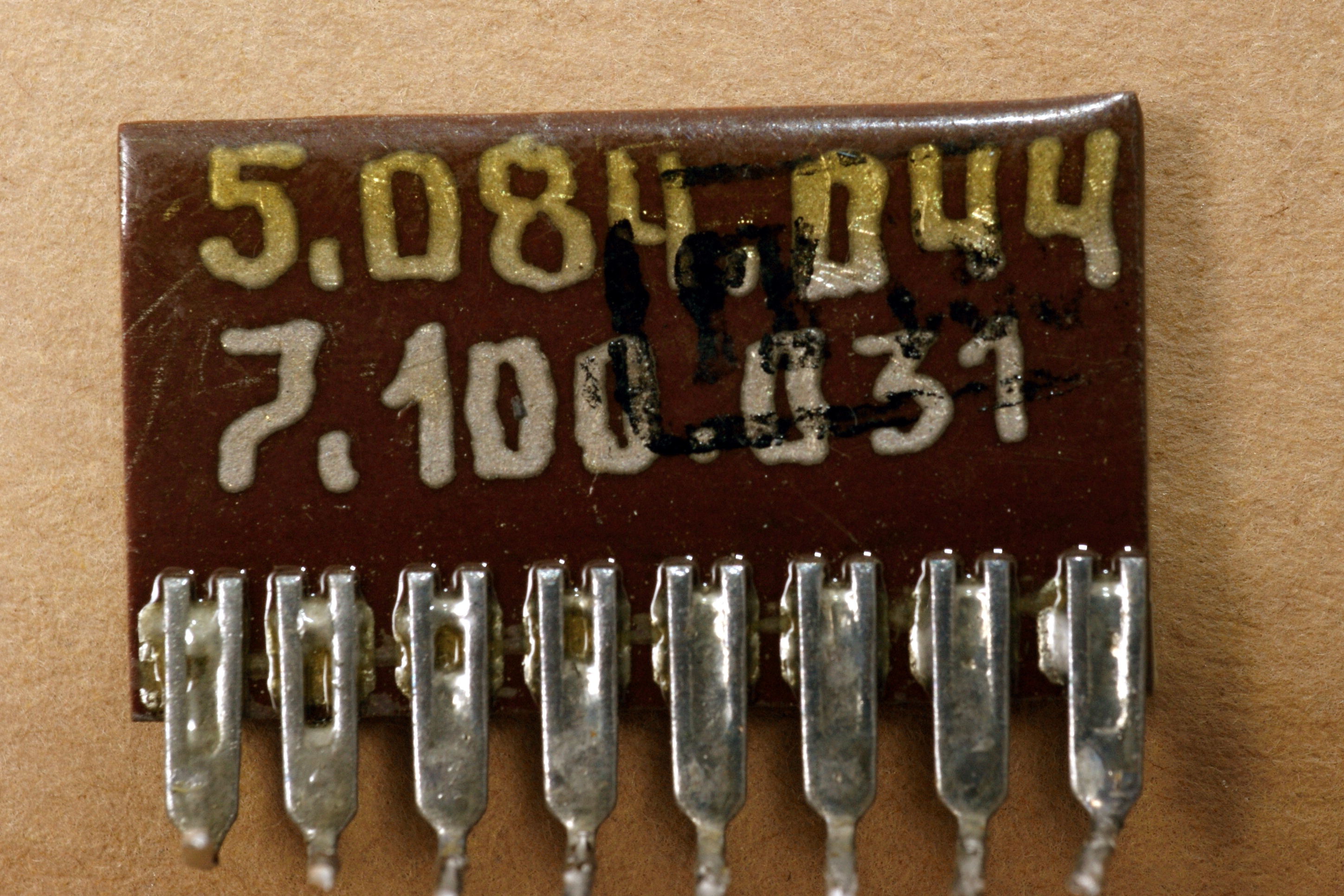

А у некоторые сразу два децимала...

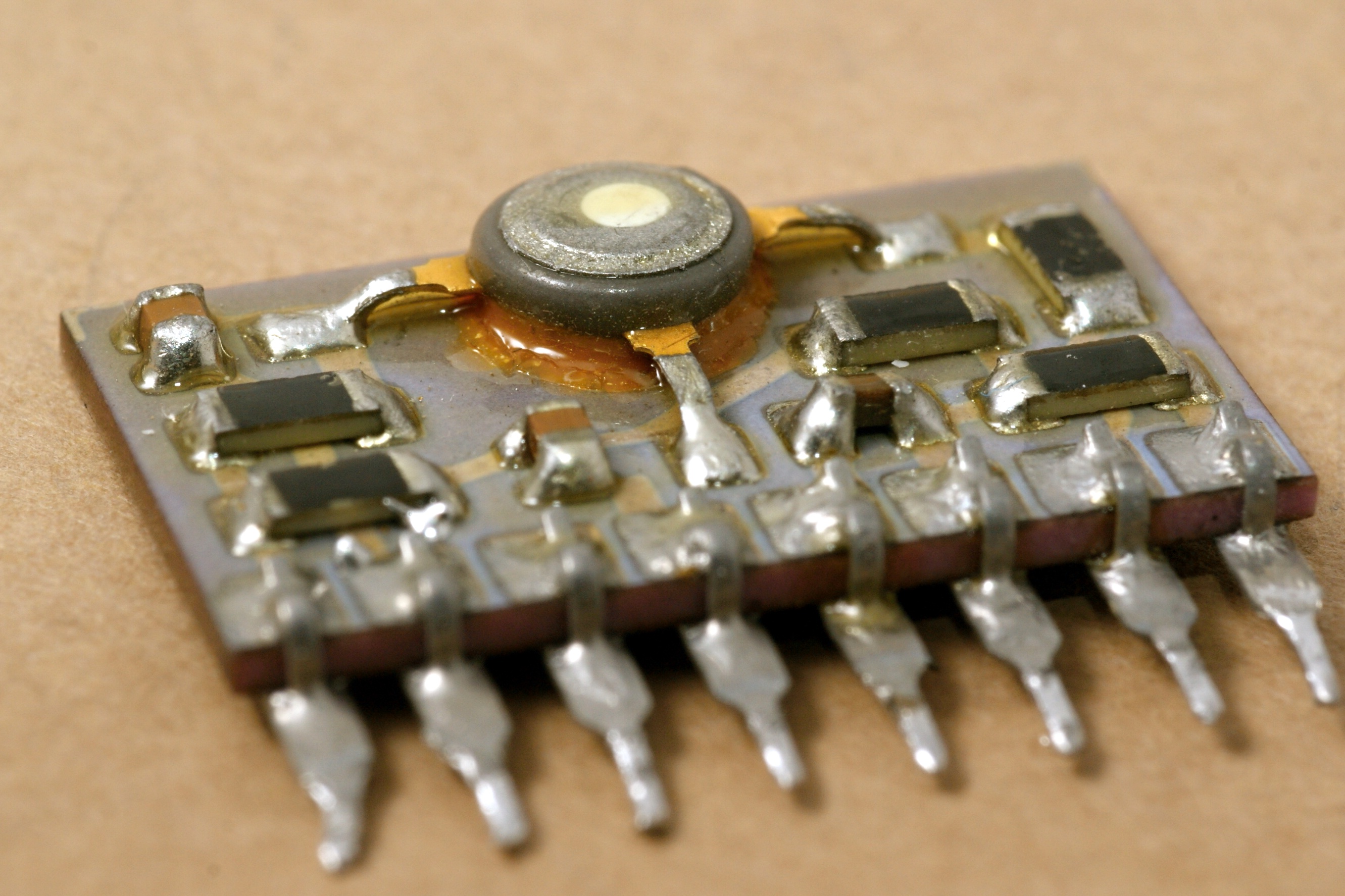

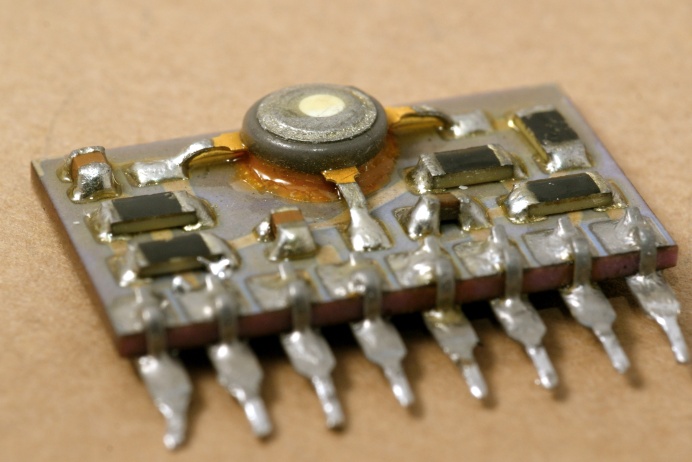

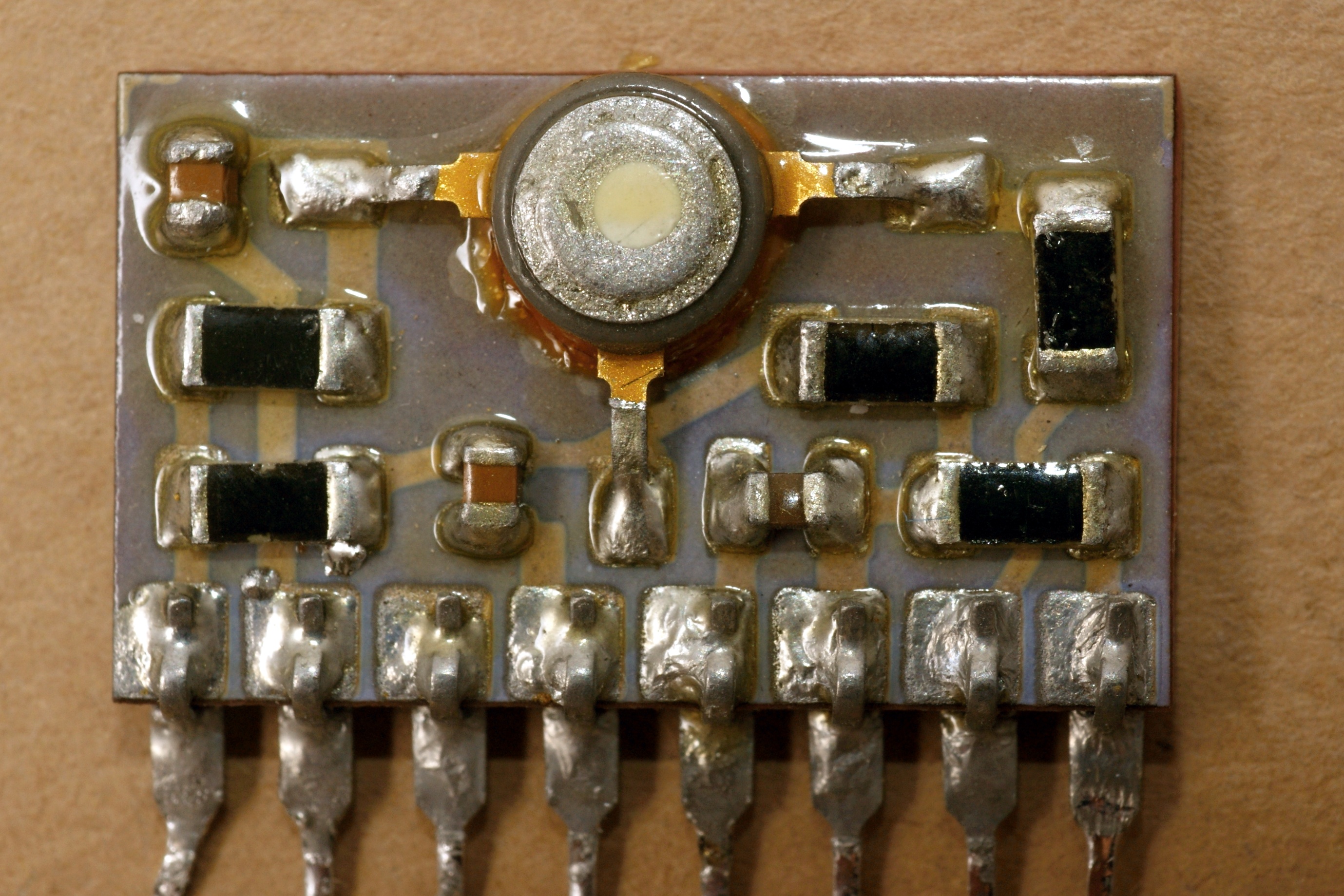

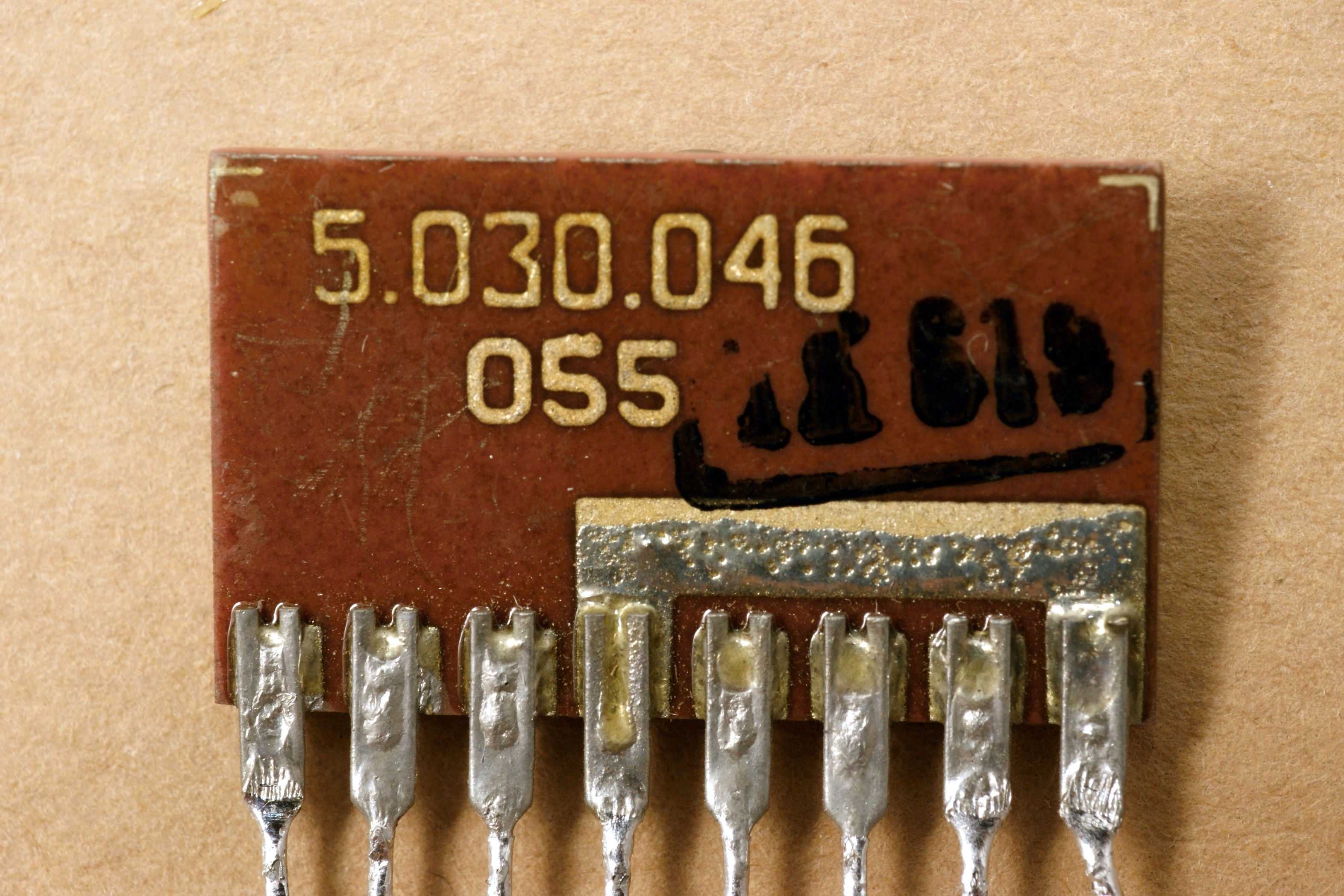

5.030.046

Высокочастотный однокаскадный усилитель.

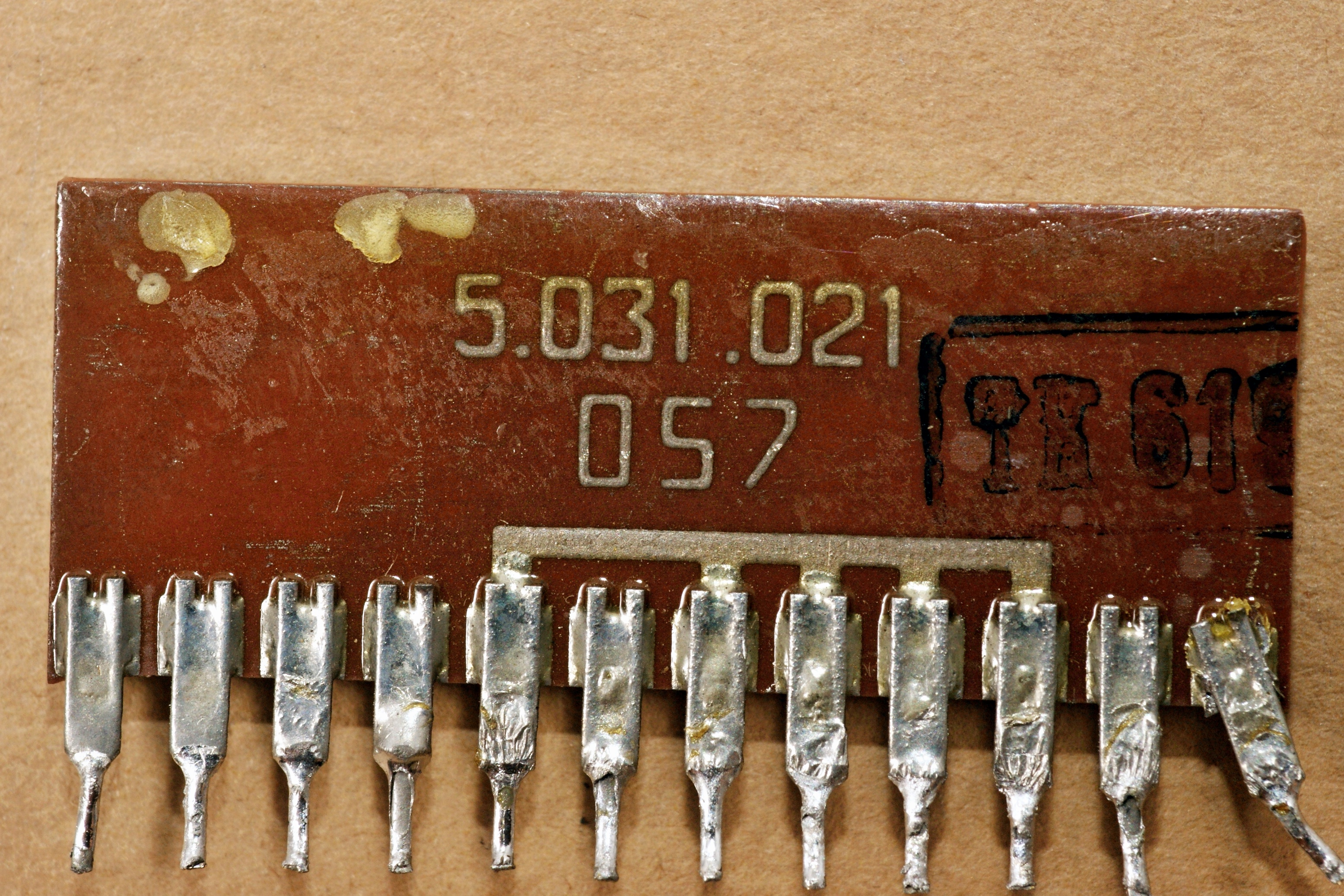

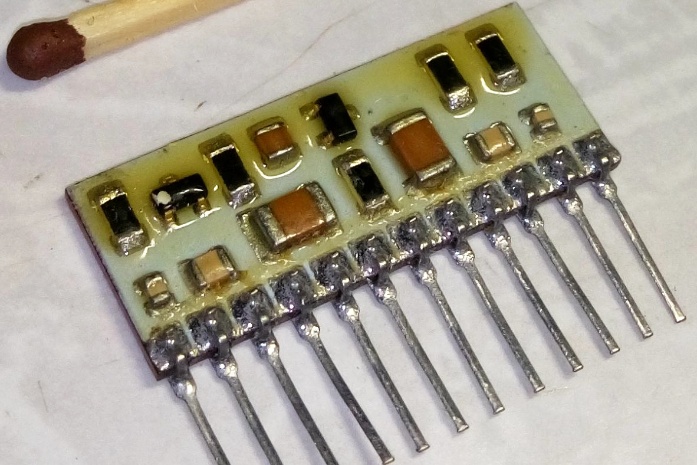

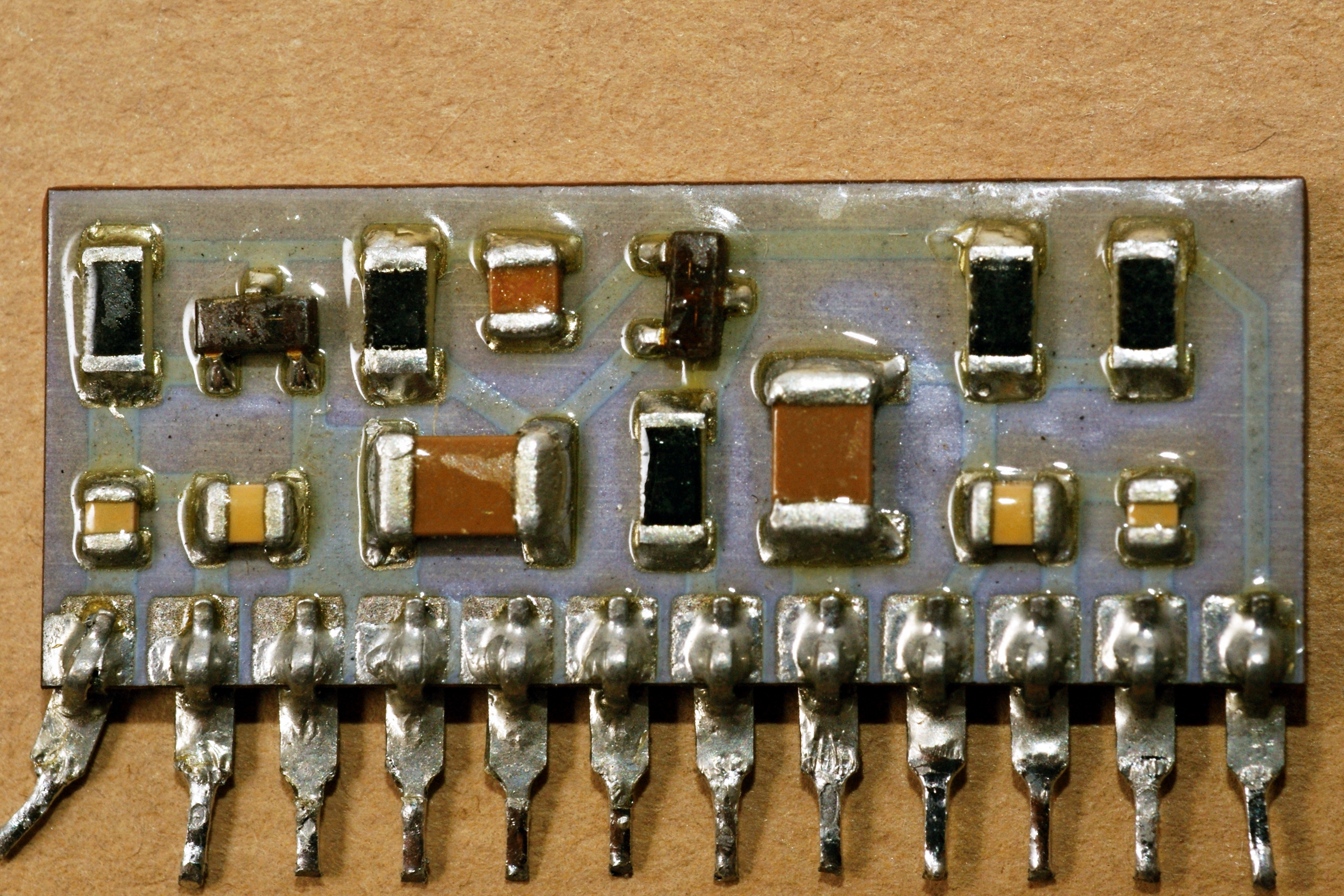

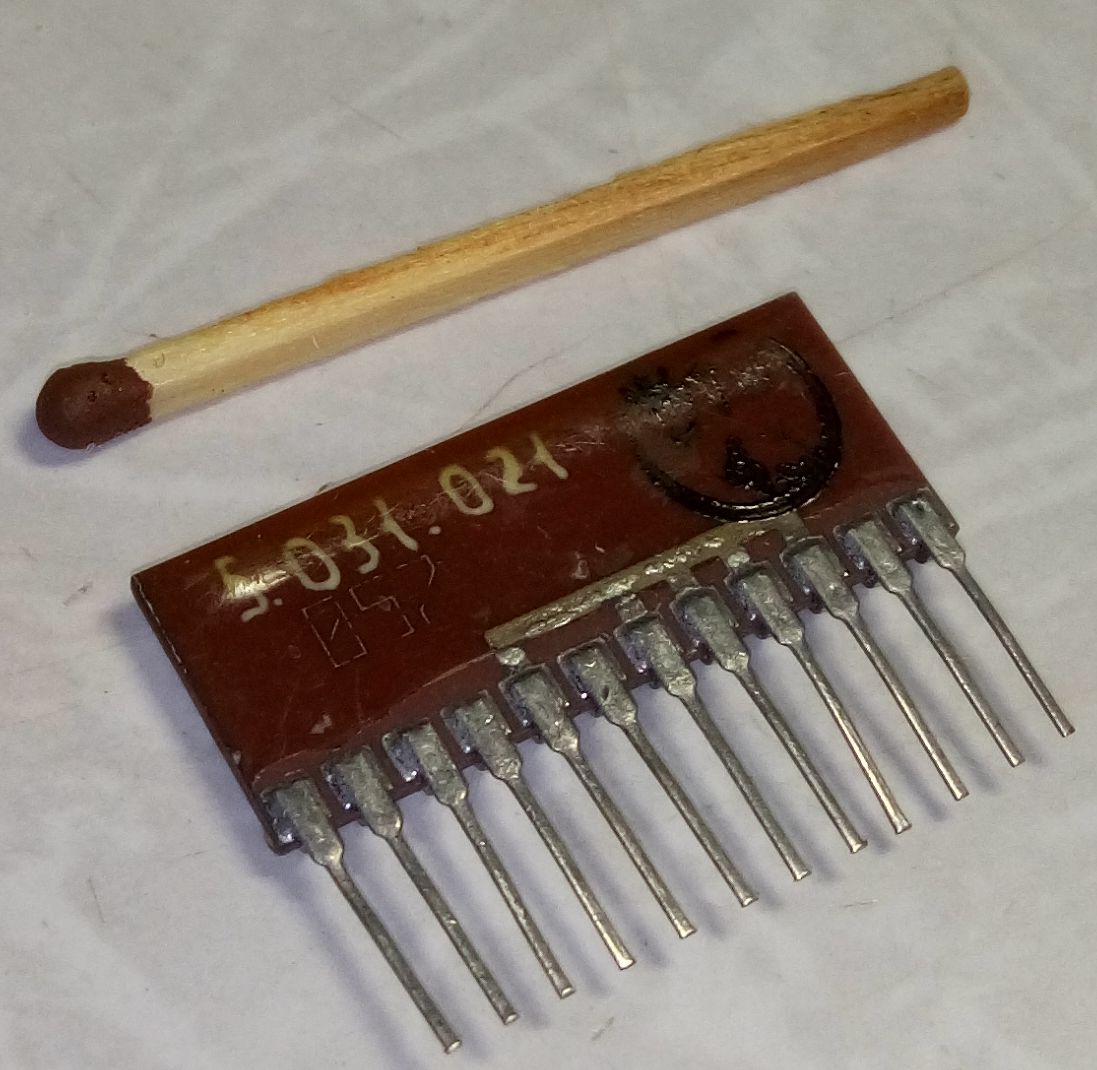

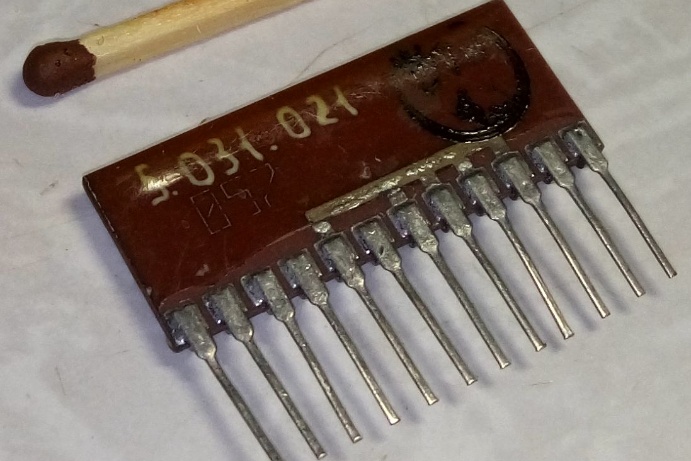

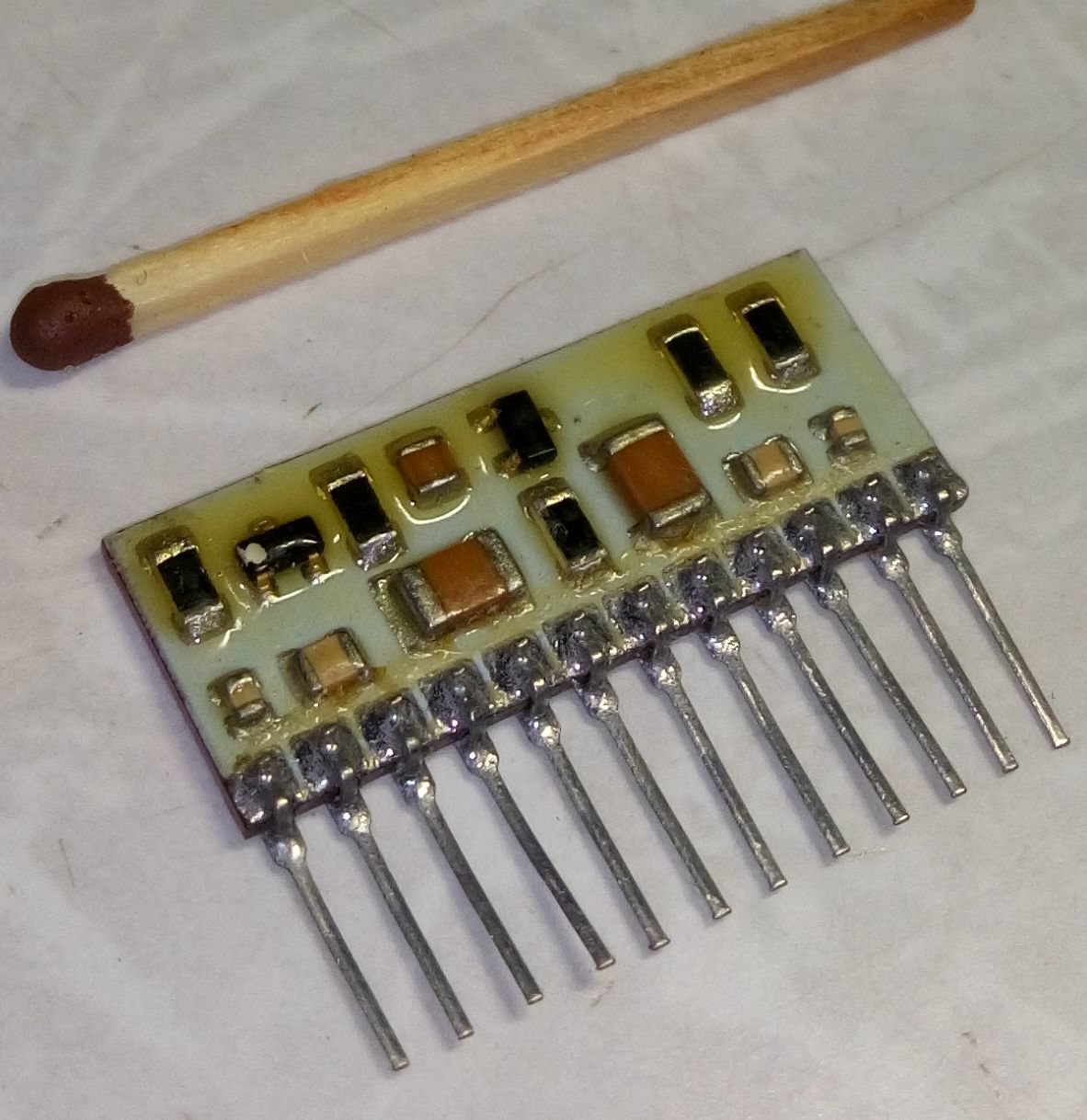

5.031.021

Двухкаскадный промежуточный усилитель.


(фото Александра Назаренко)


(фото Александра Назаренко)

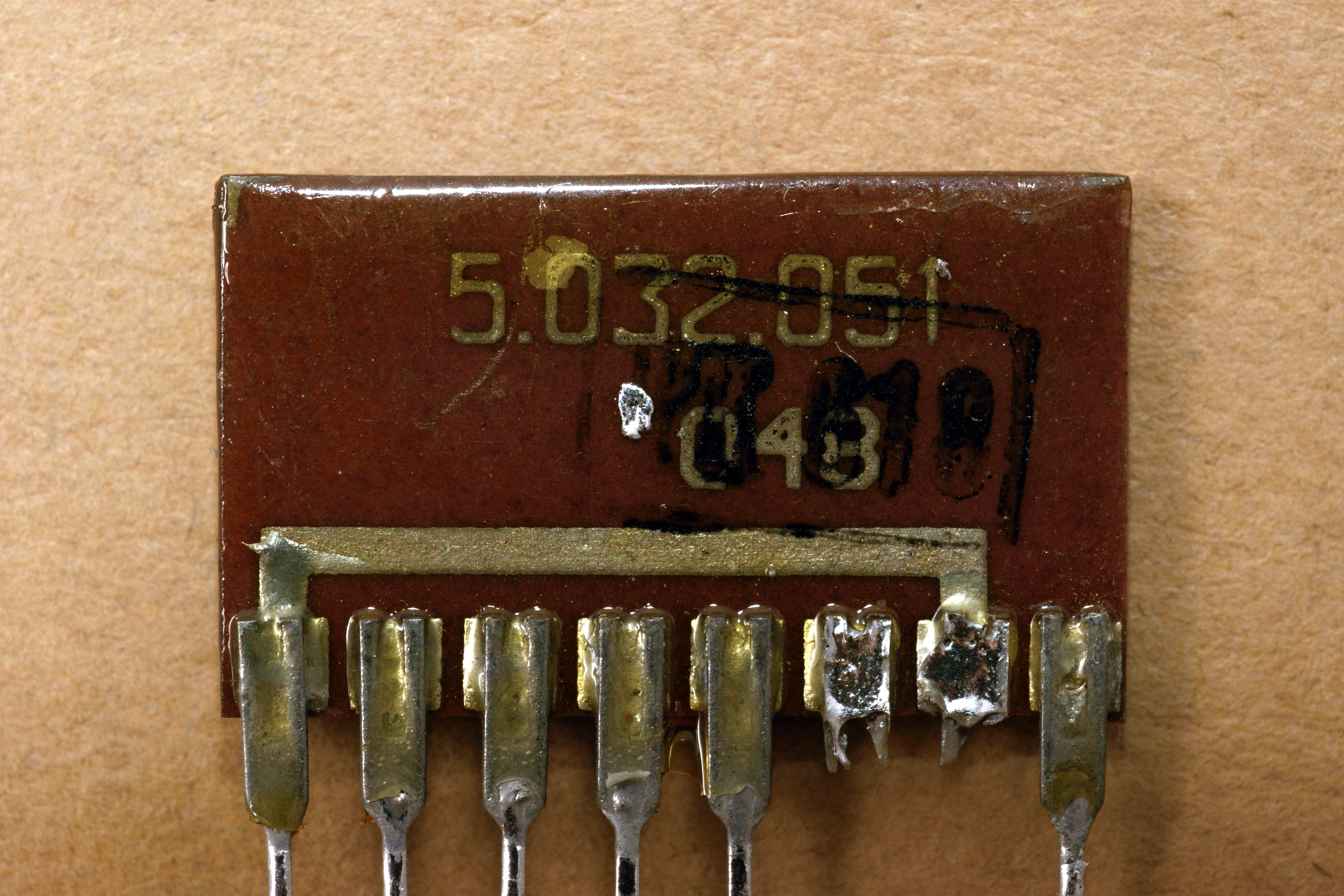

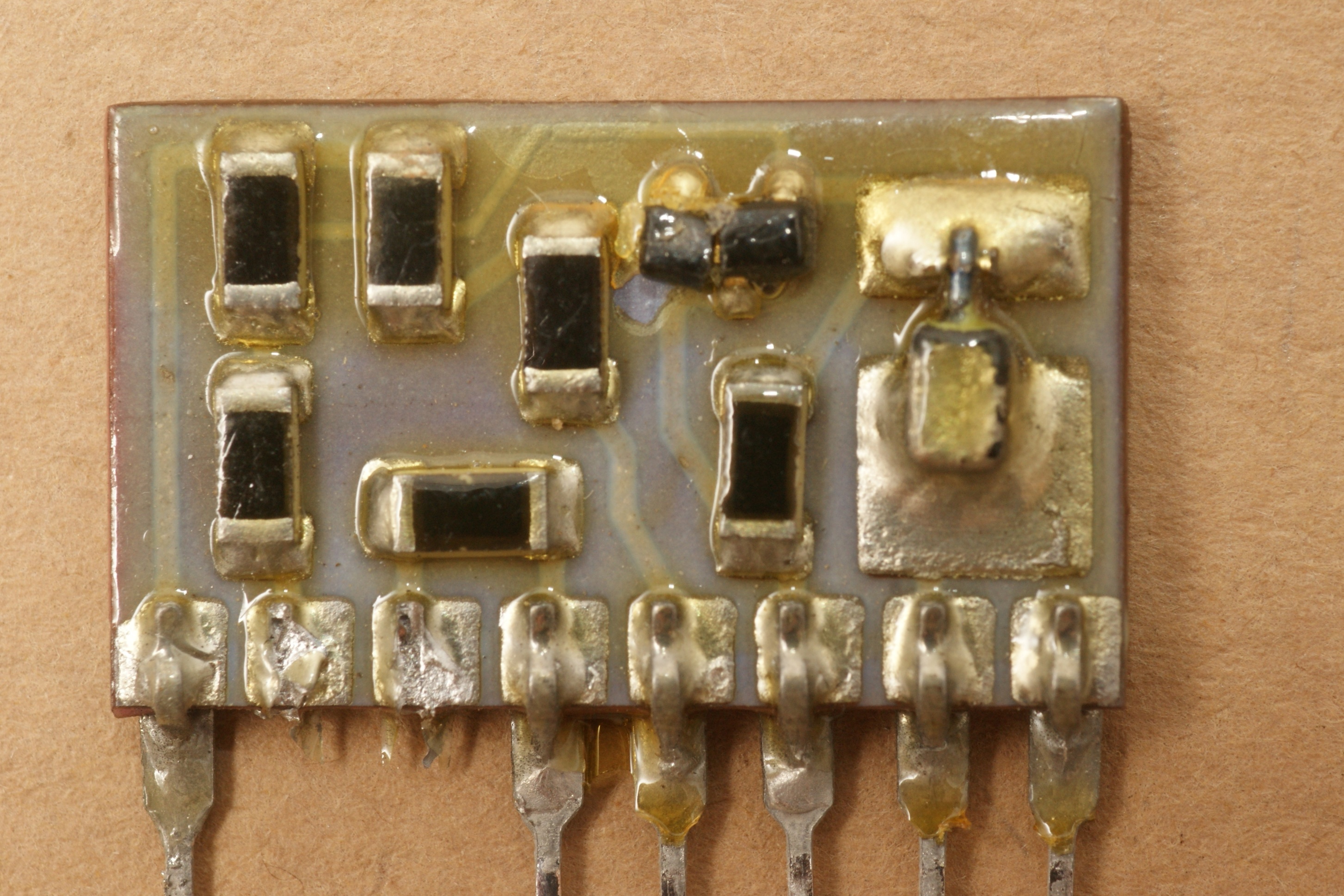

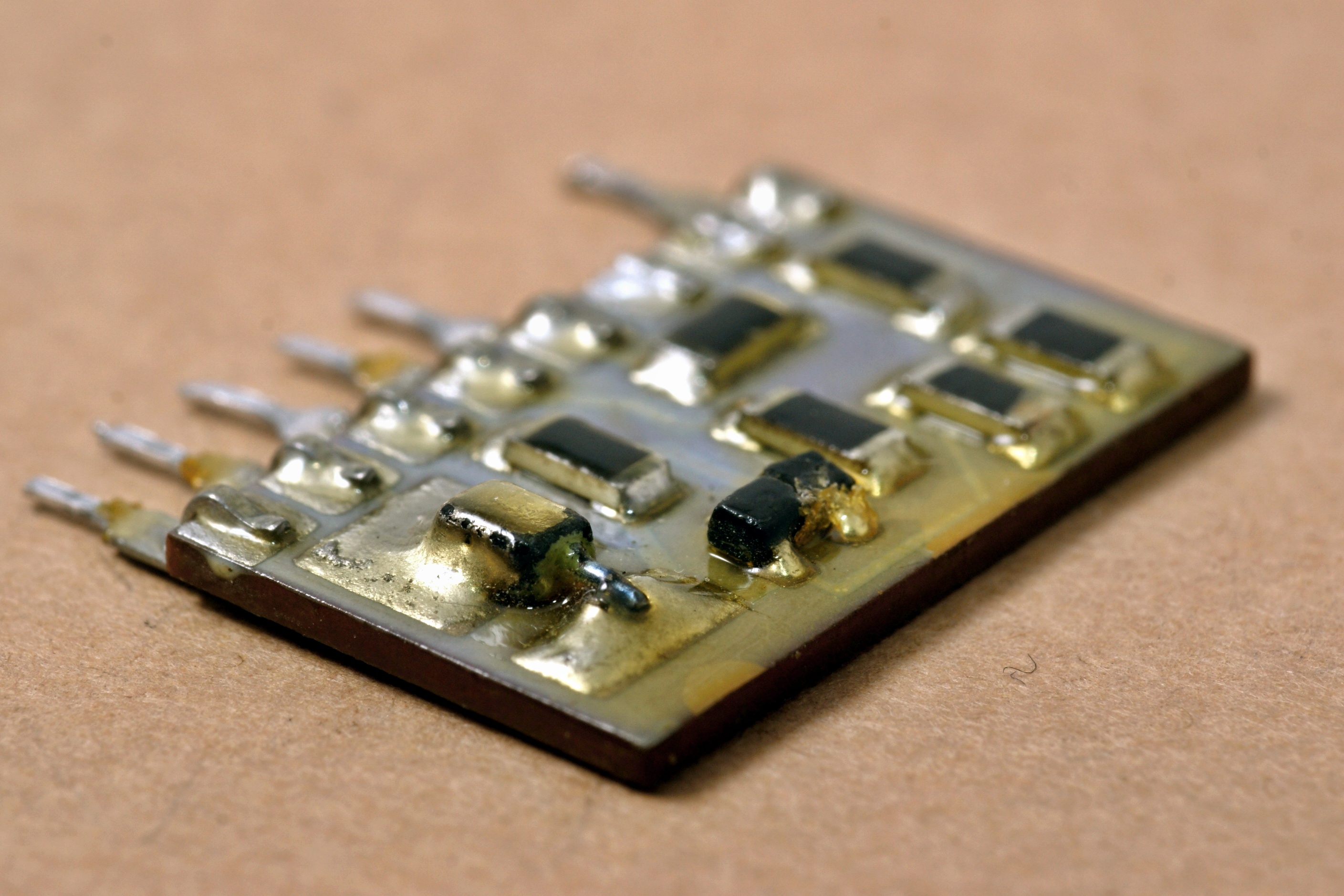

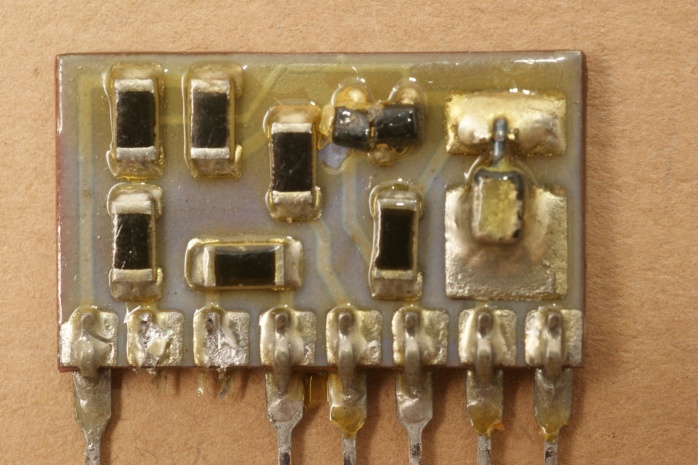

5.032.051

Однокаскадный усилитель низкой частоты.

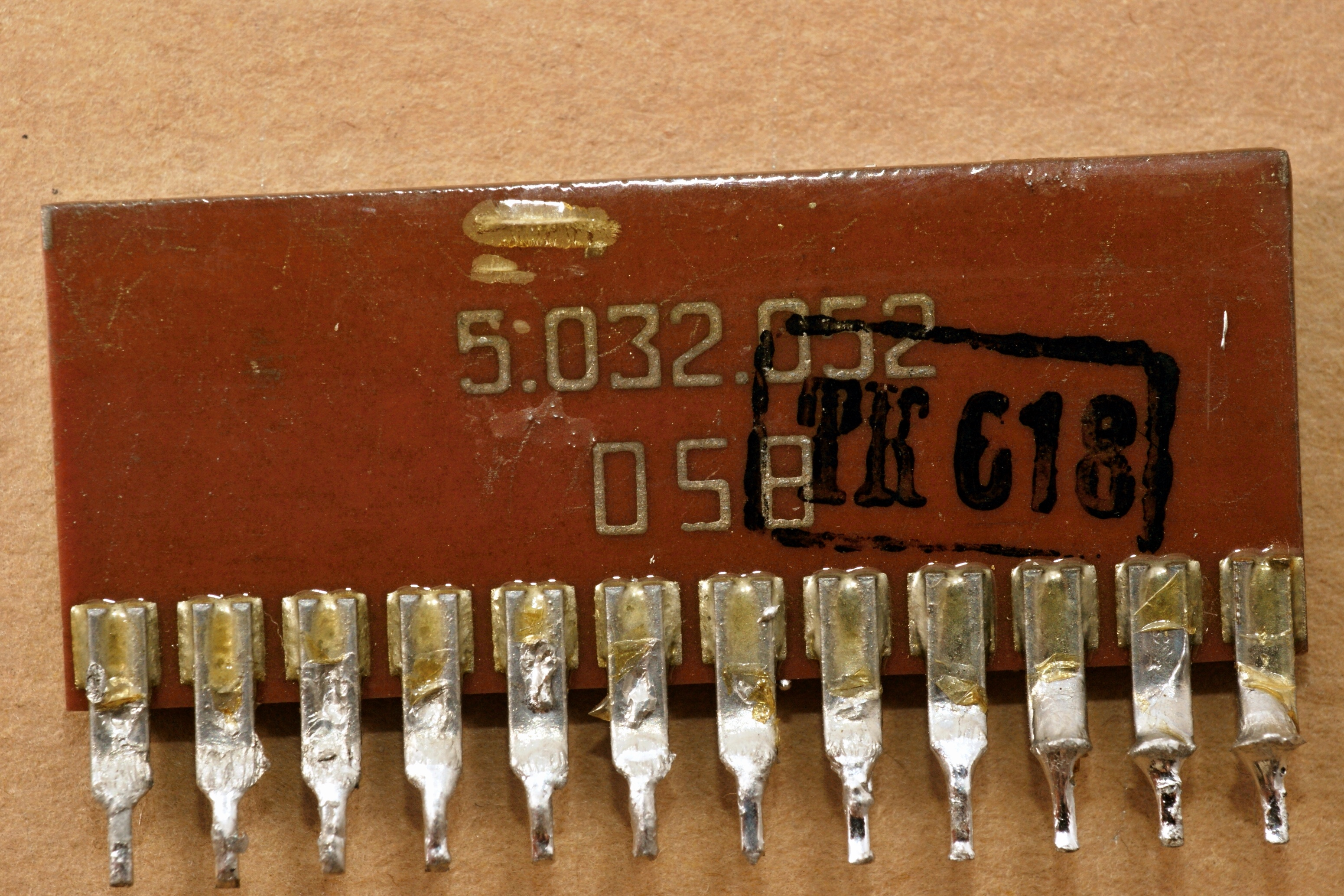

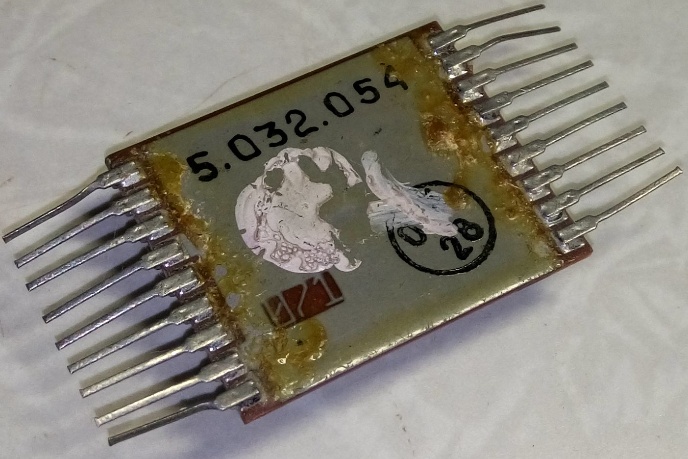

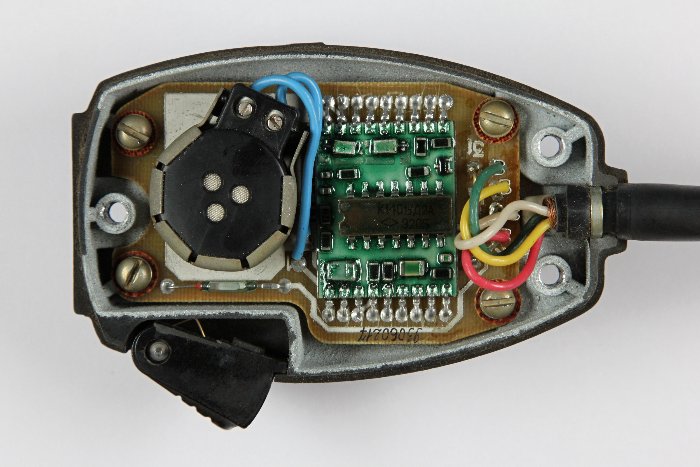

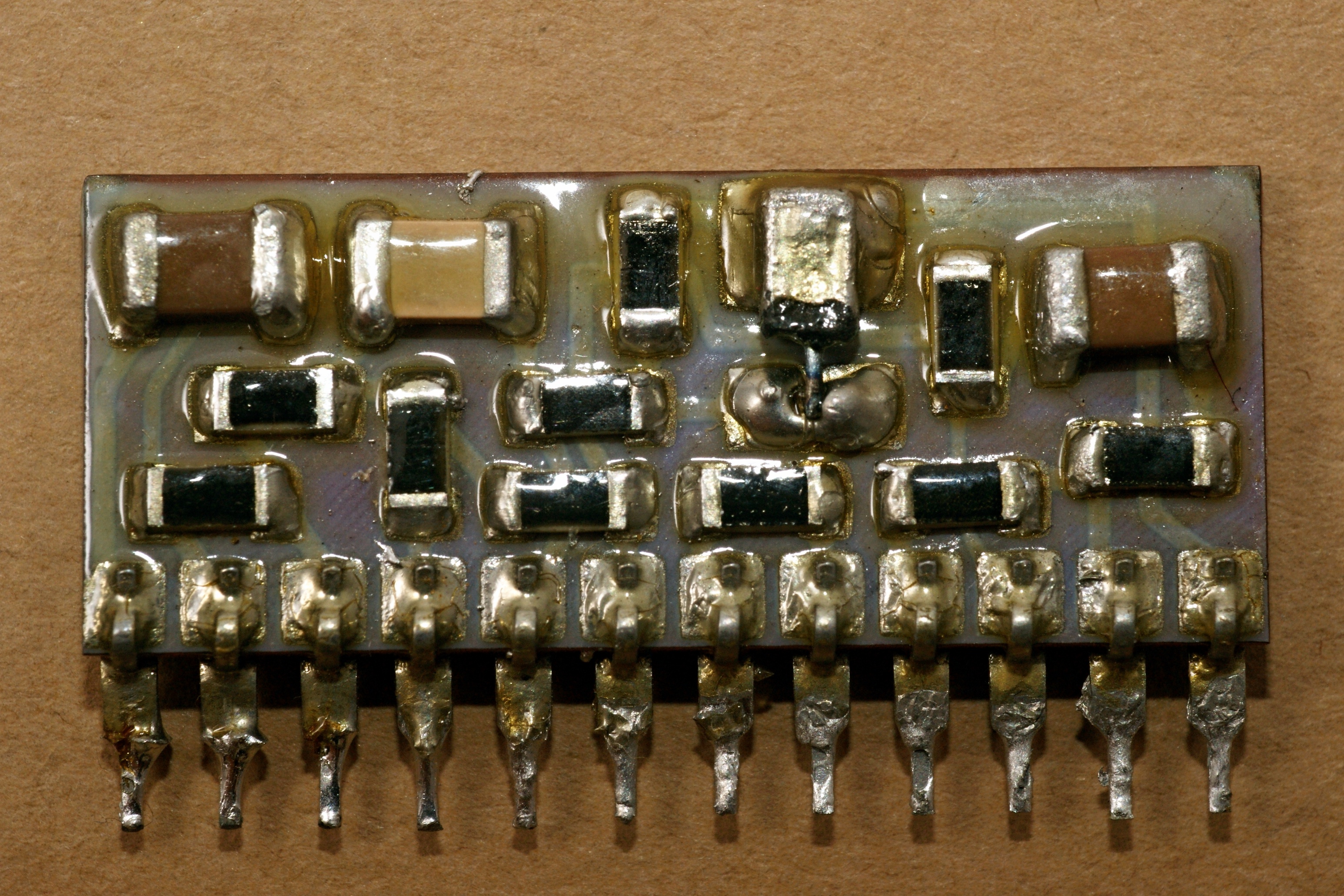

5.032.052

Набор элементов для усилителя низкой частоты.

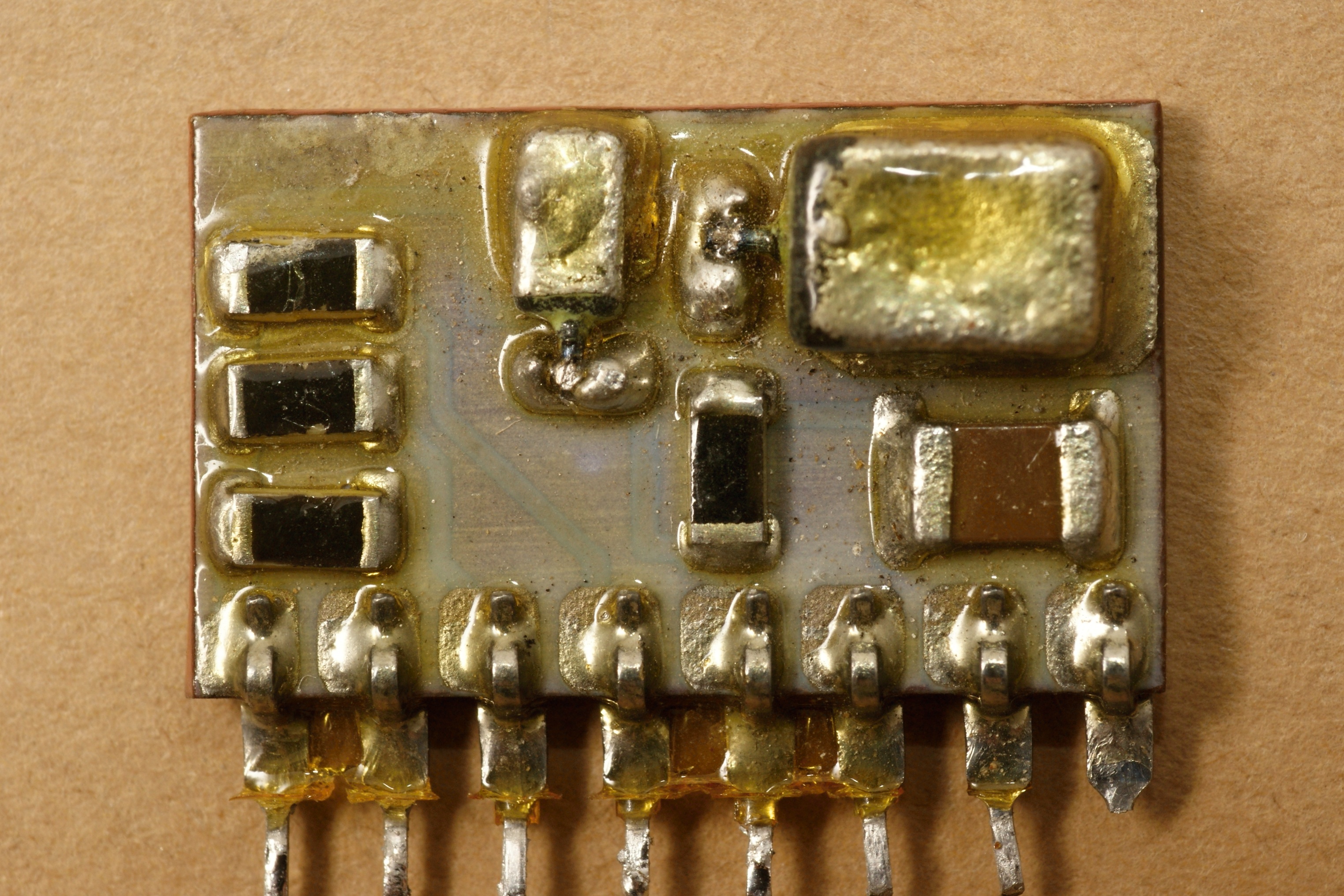

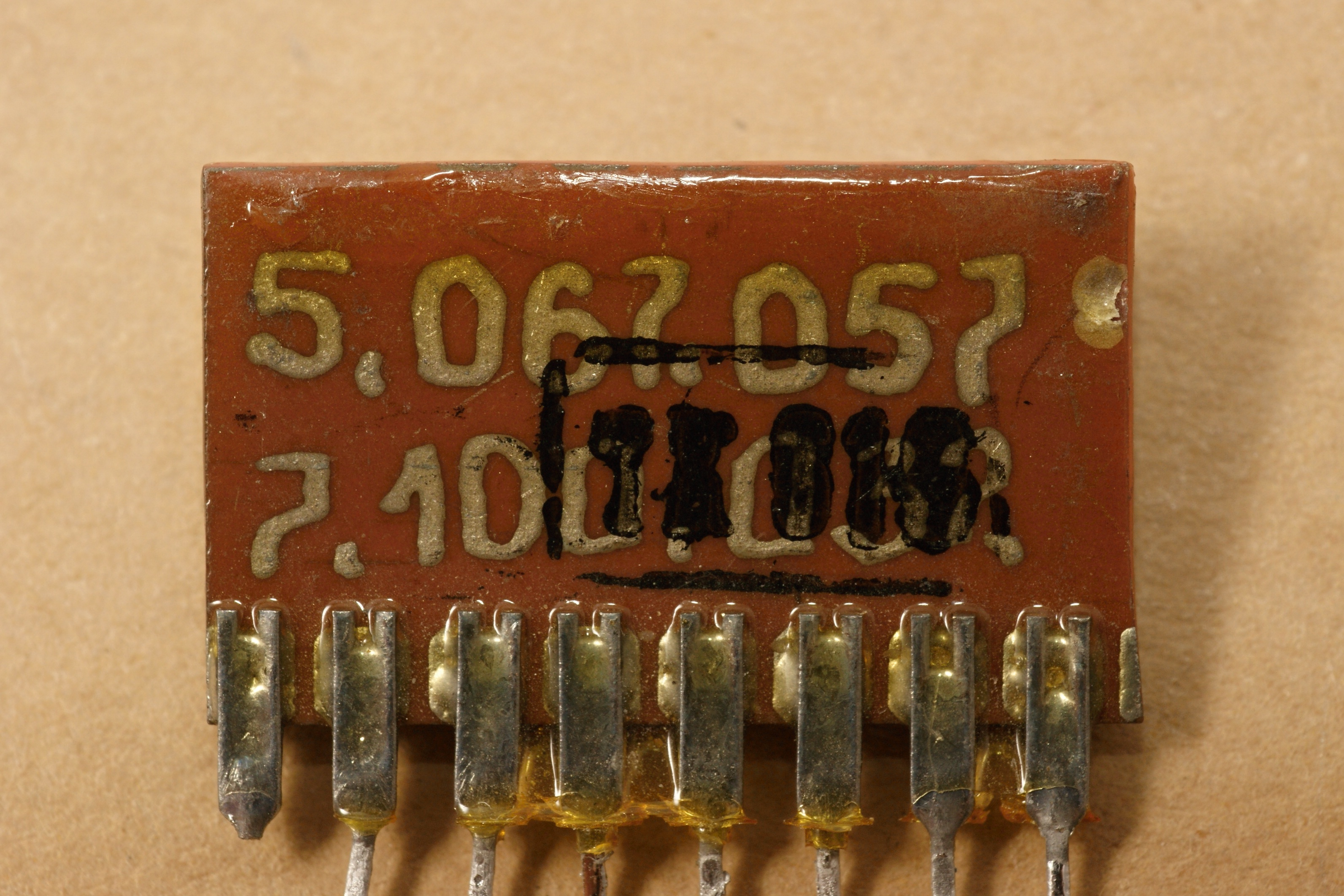

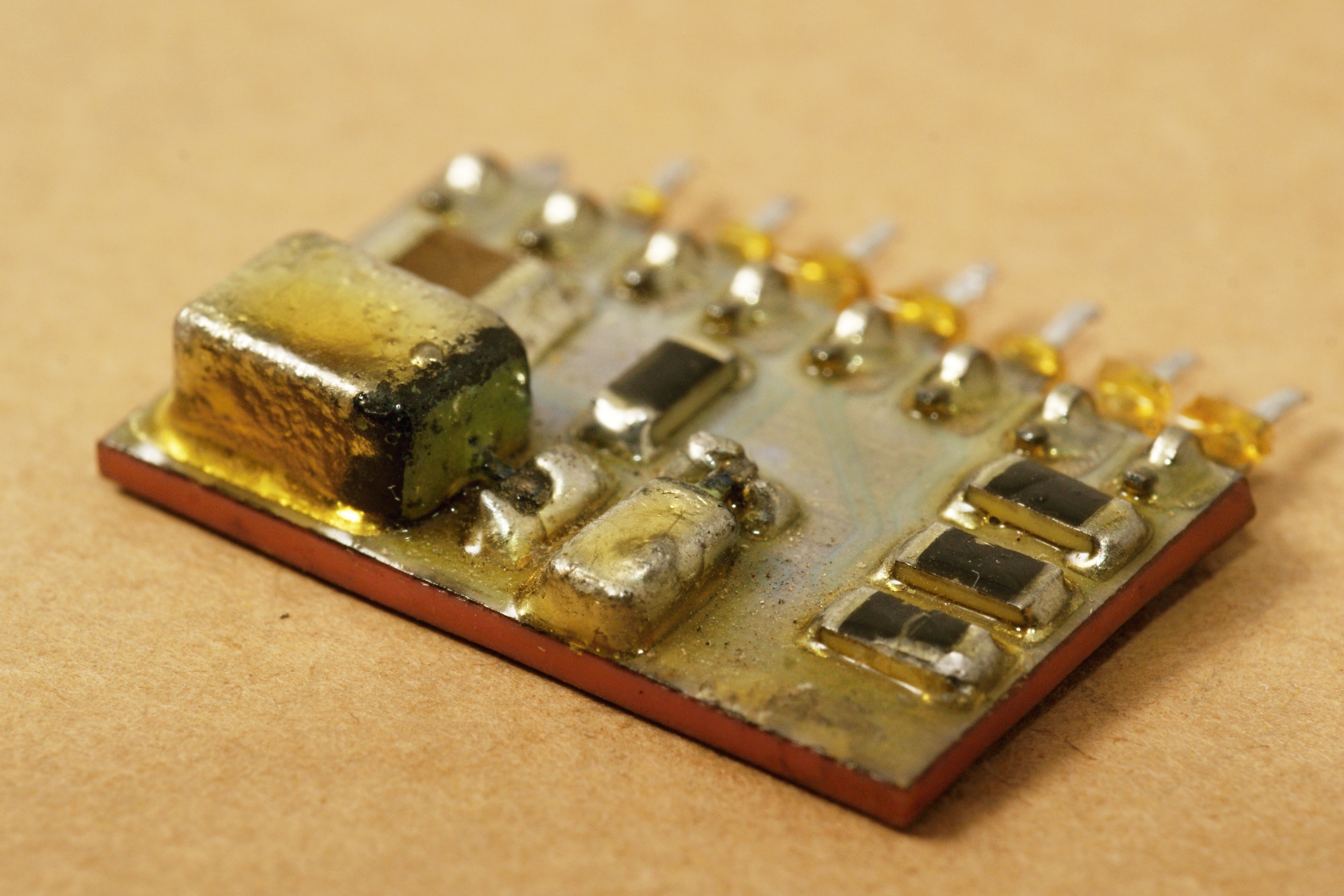

5.067.057

Набор пассивных элементов из состава какого-то фильтра.

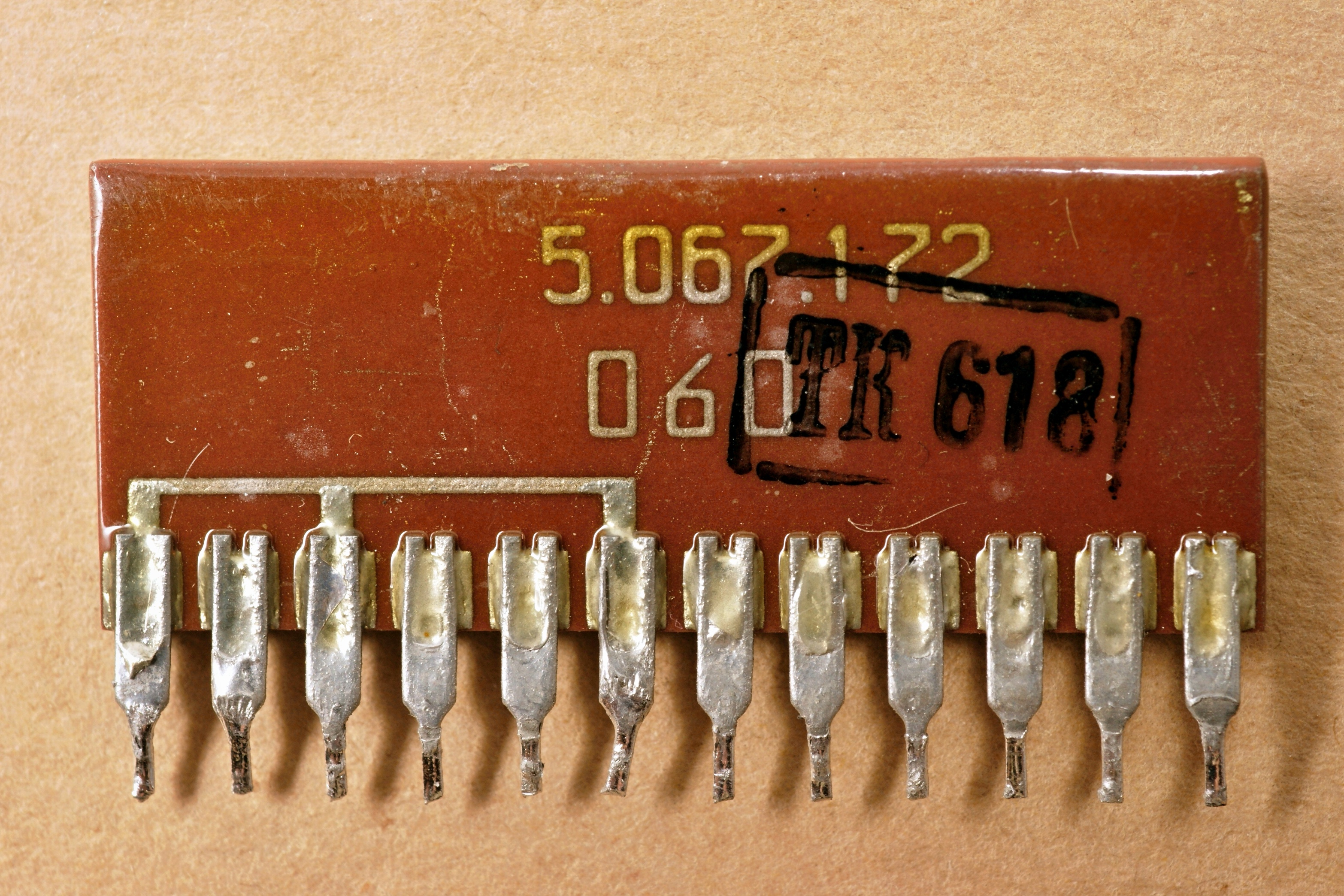

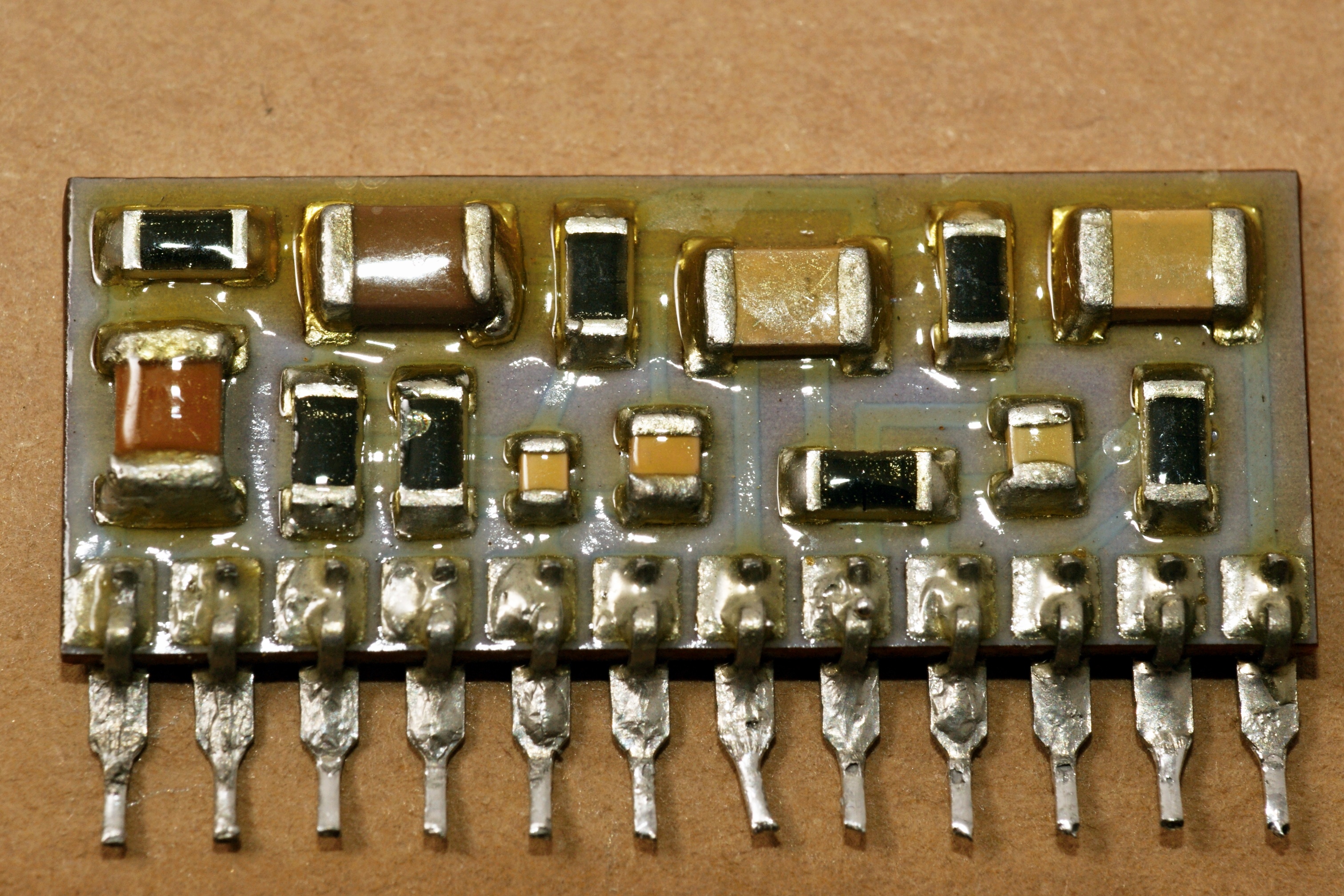

5.067.172

Набор пассивных элементов для какого-то фильтра.

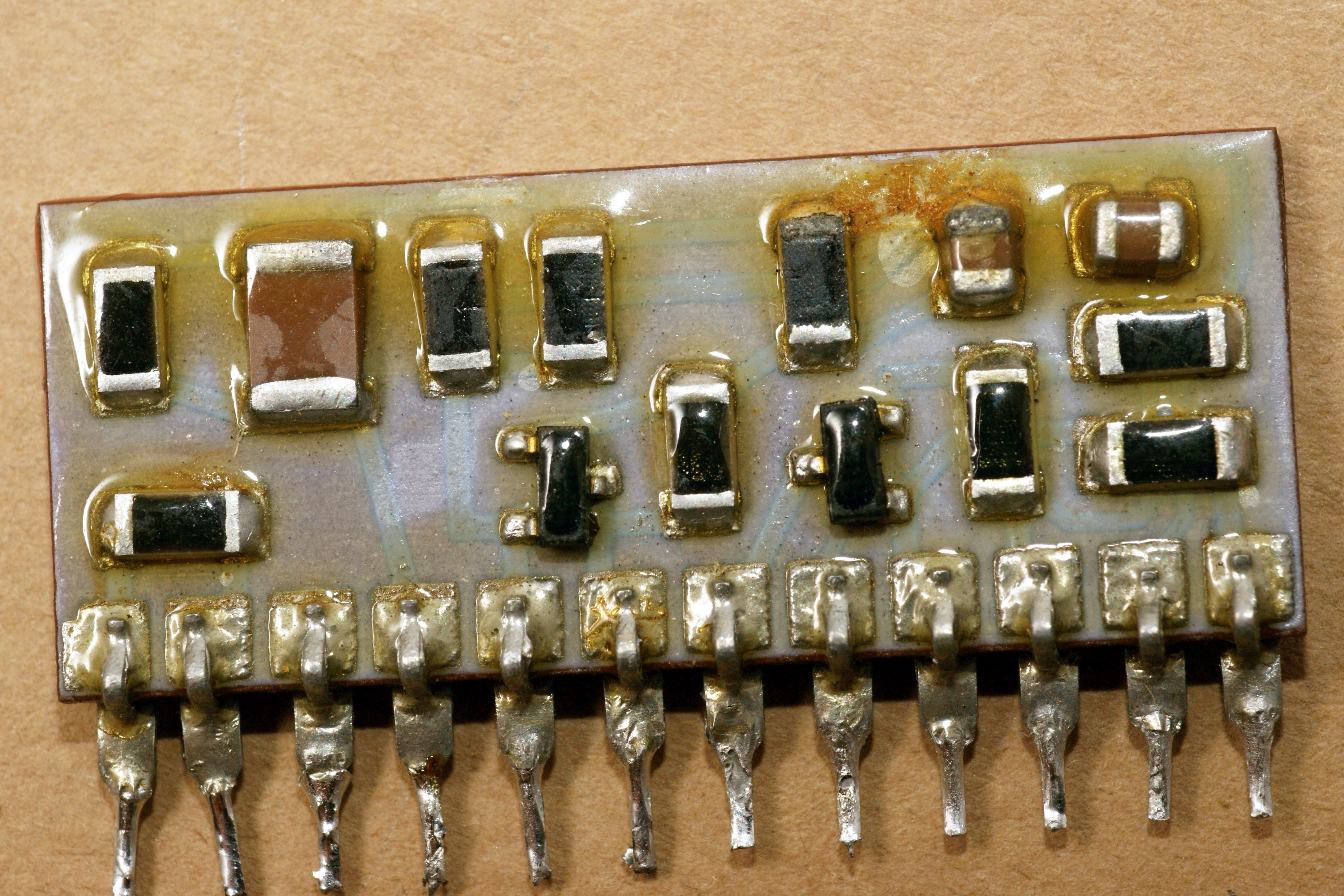

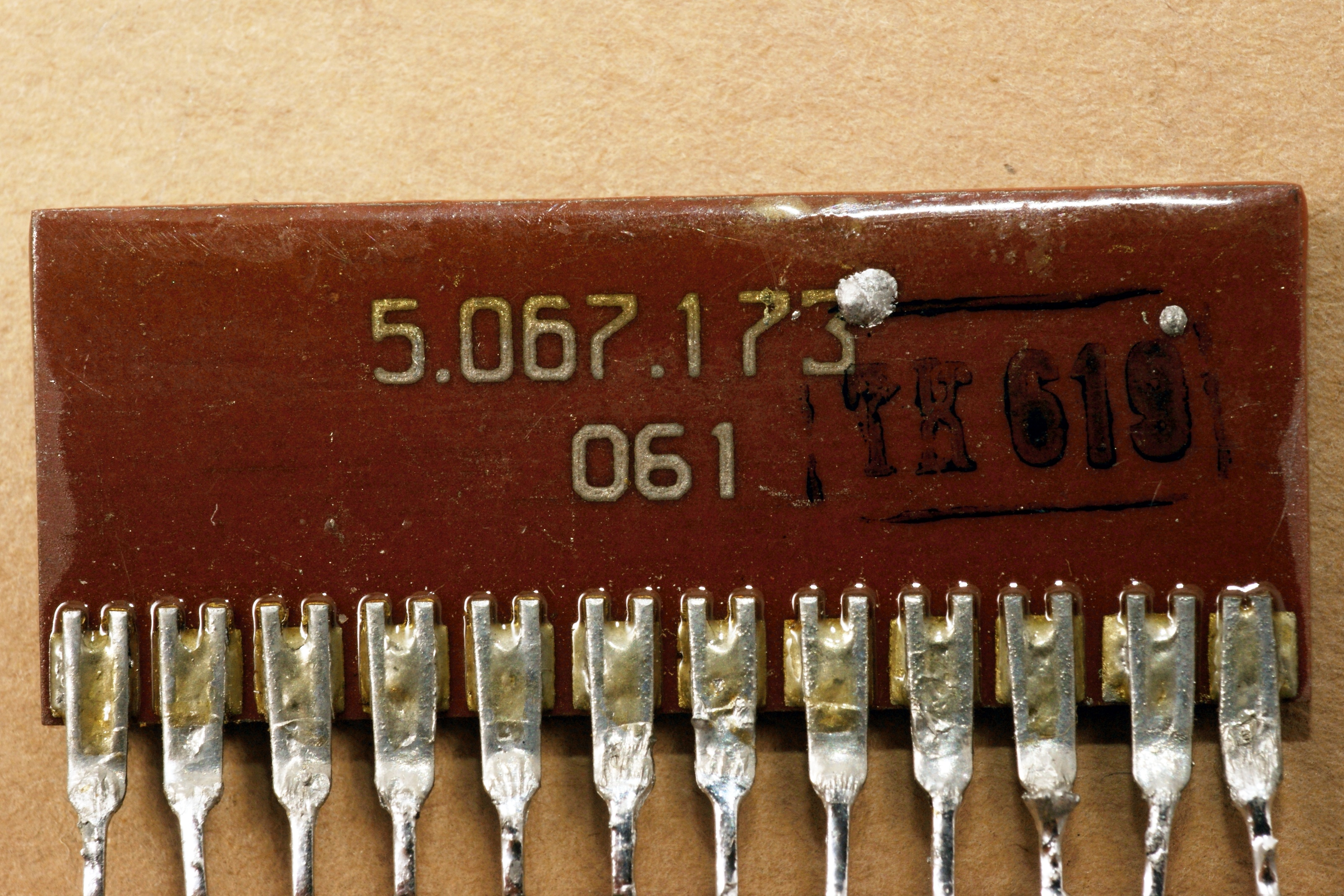

5.067.173

Набор пассивных элементов для какого-то фильтра.

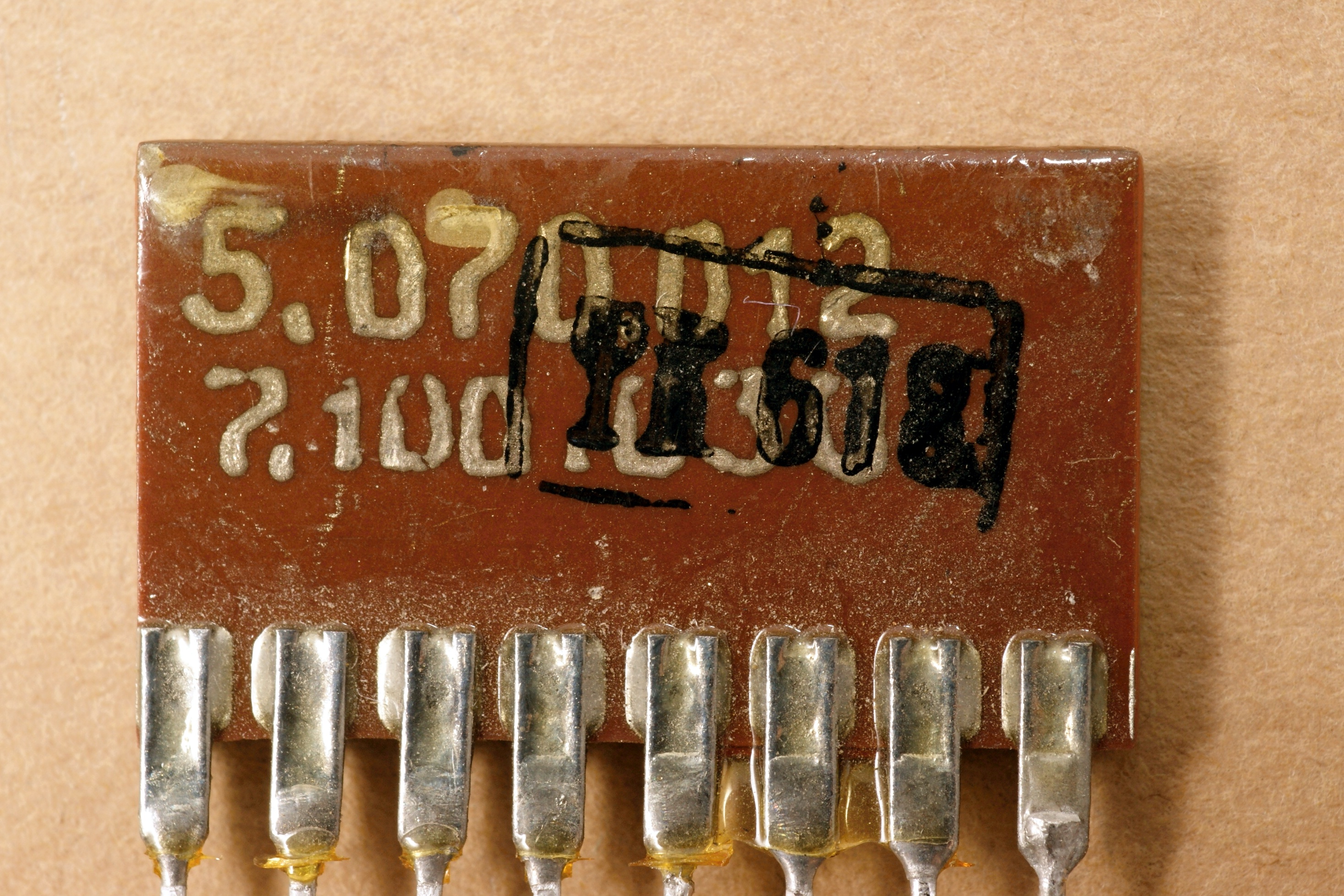

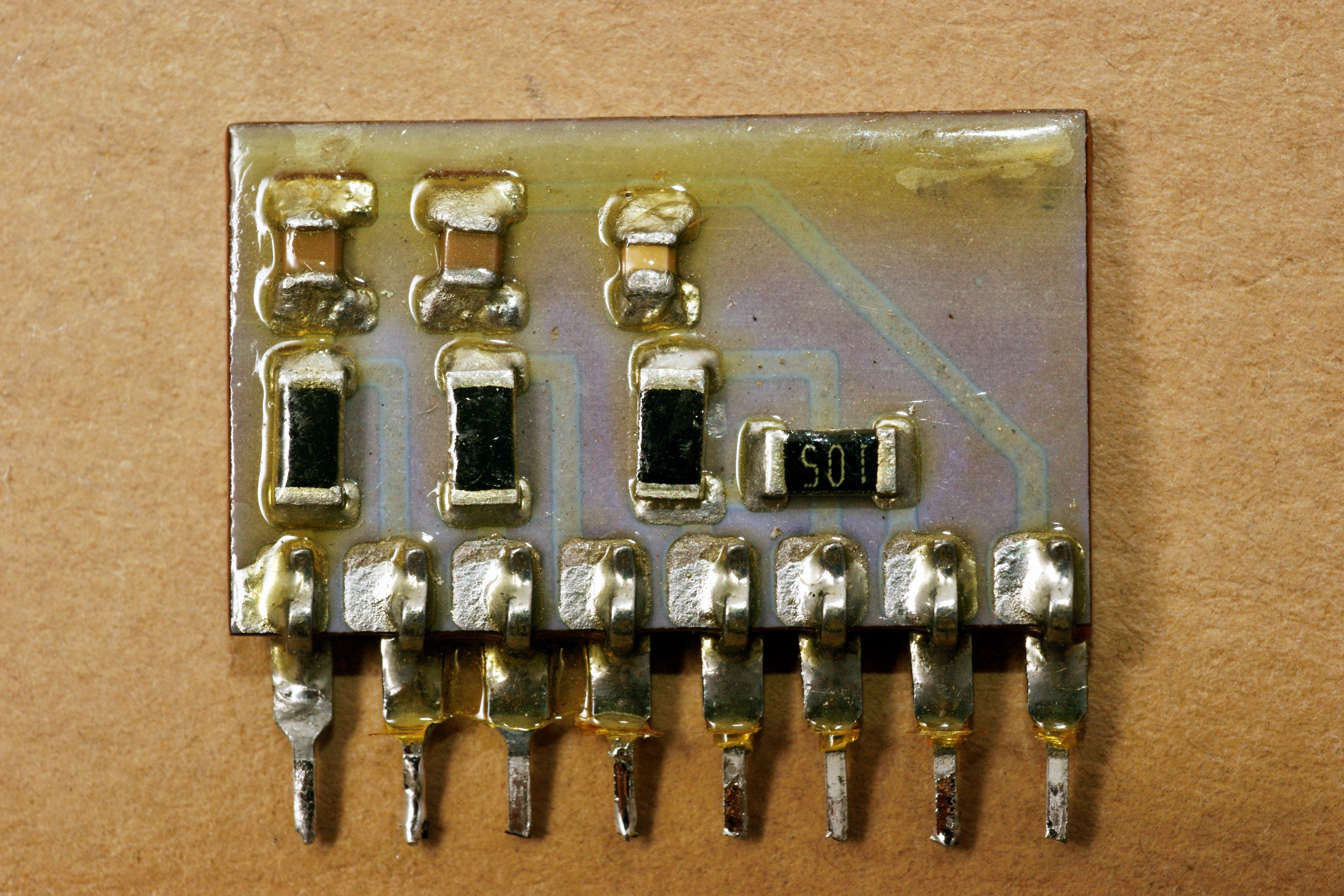

5.070.012

Некий простой набор RC-элементов; по номеру ТУ он относится к узлам автоматических цепей - АПЧ, АРУ и т.п. Но это довольно косвенная привязка...

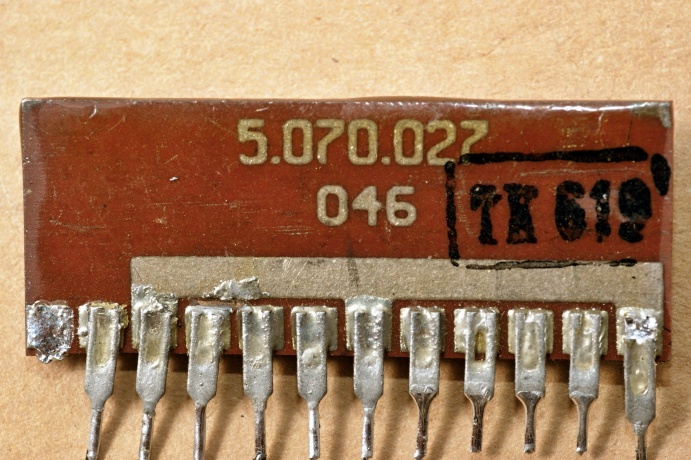

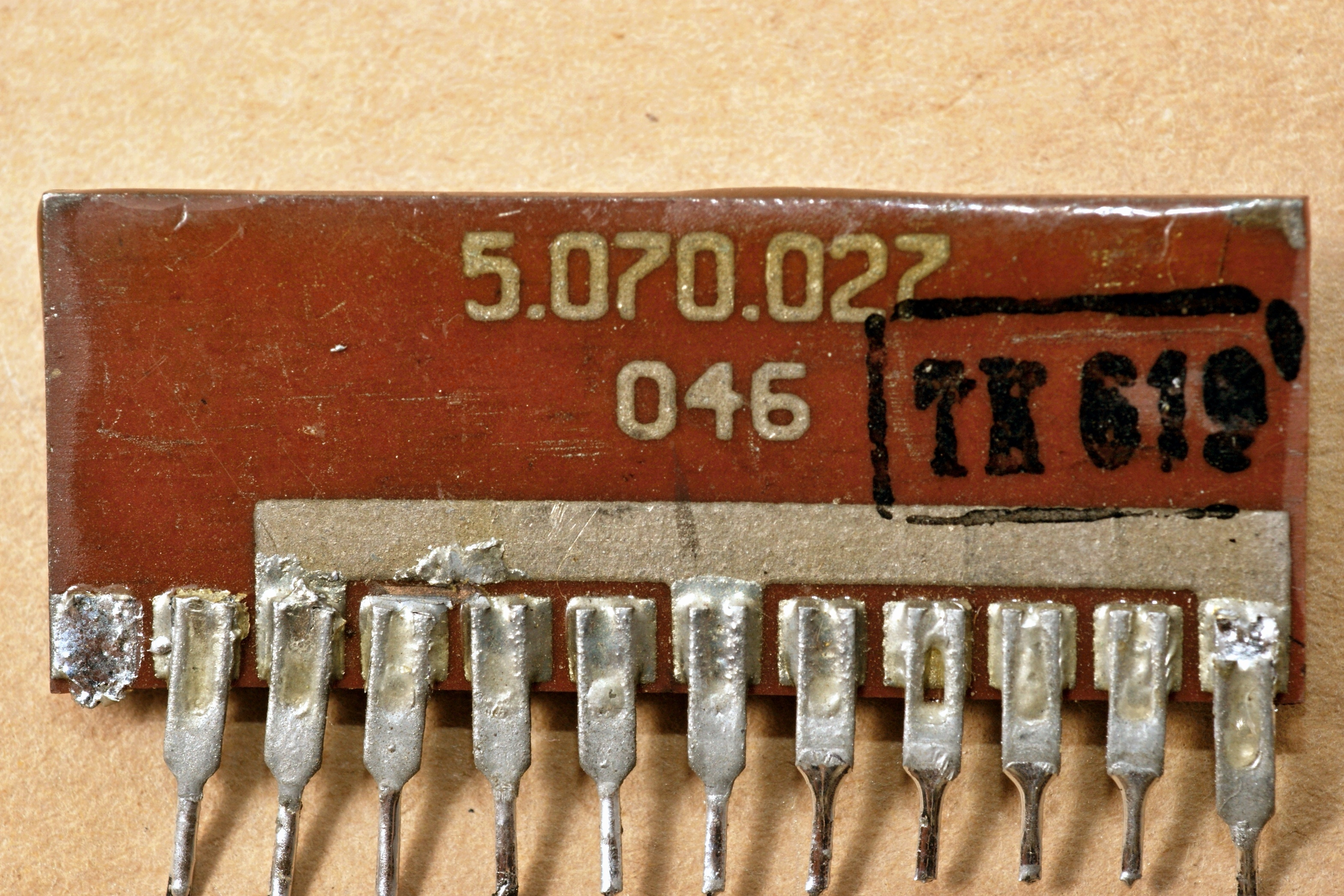

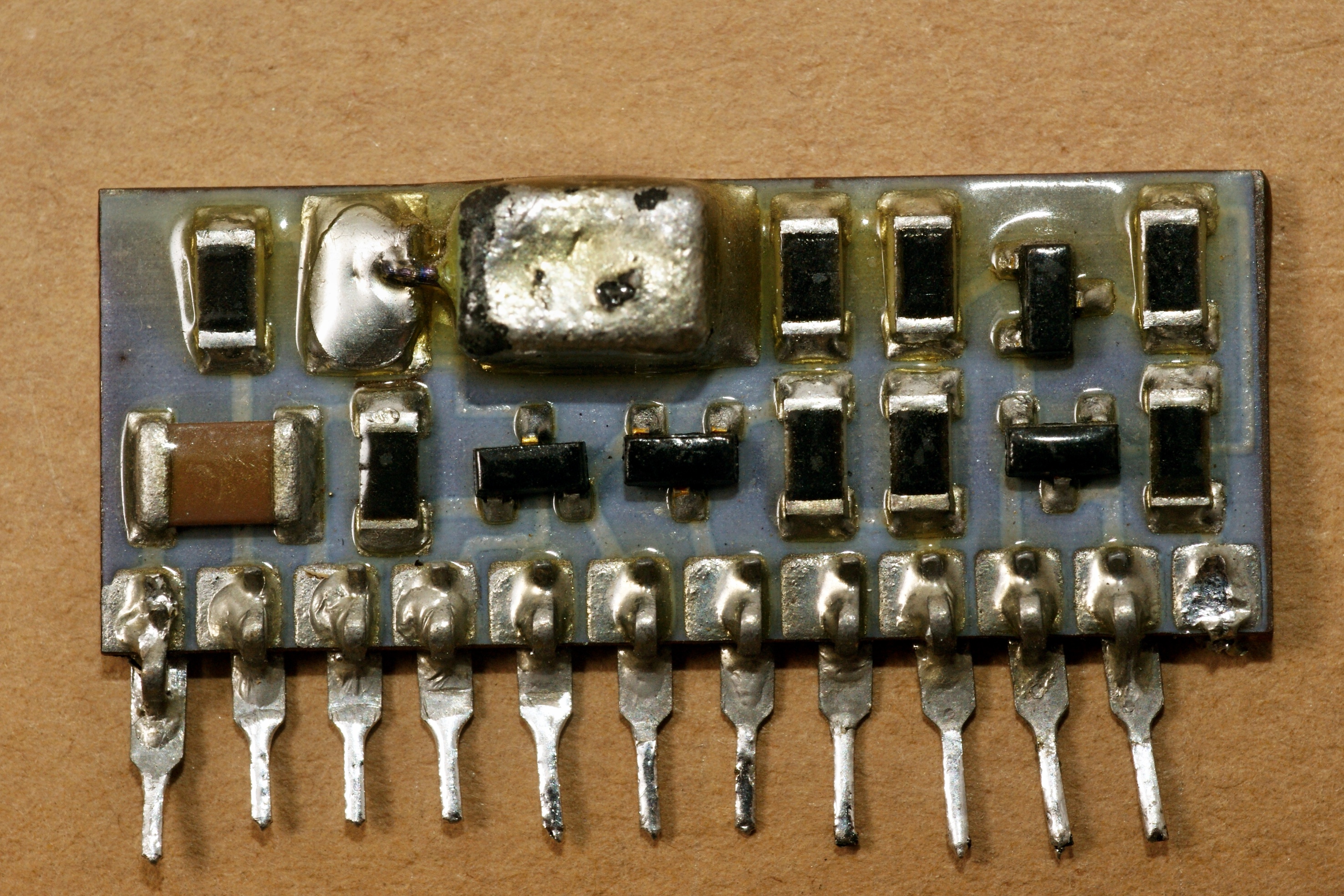

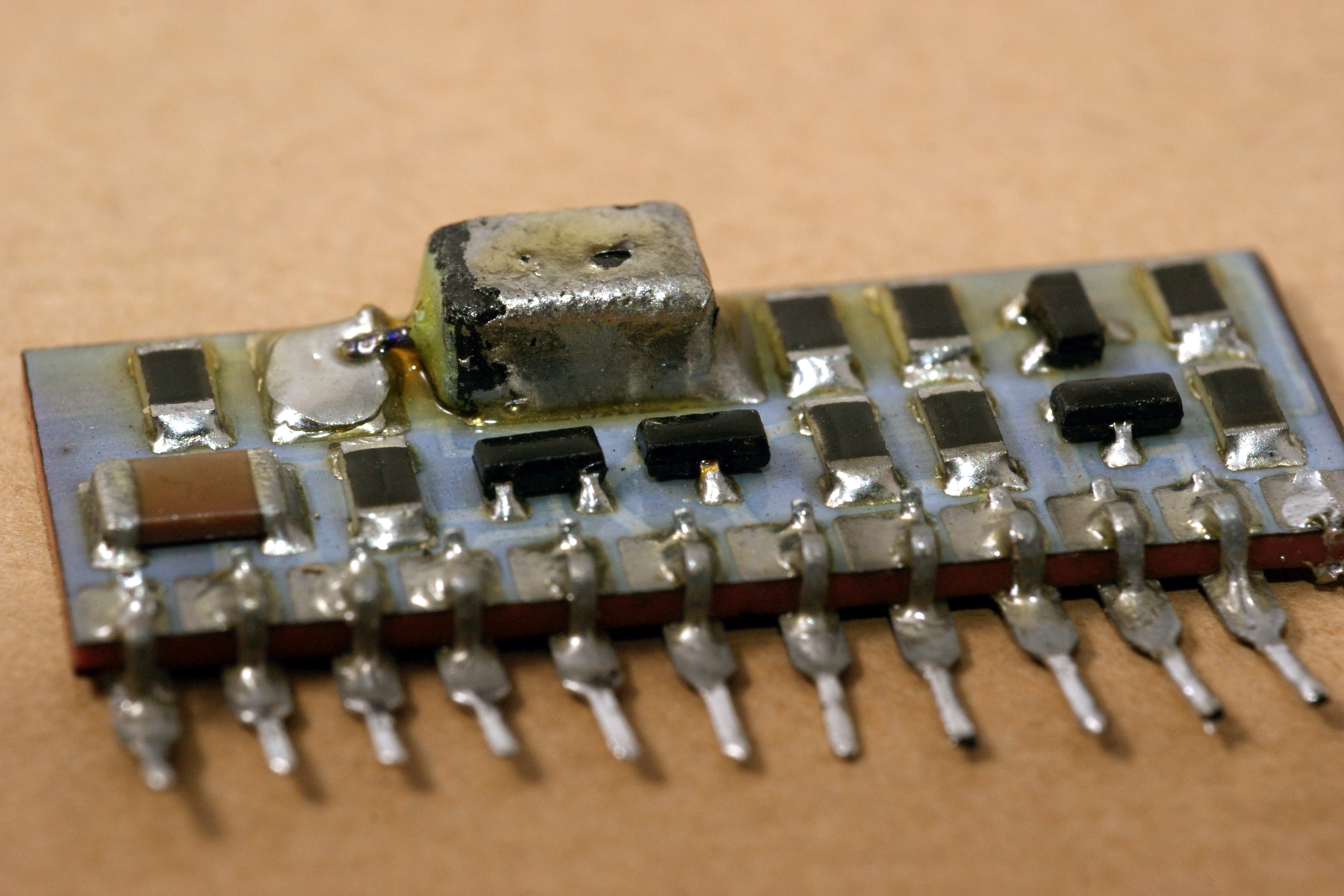

5.070.027

Также, как и предыдущая, эта микросборка имеет отношение к цепям автоматической регулировки.

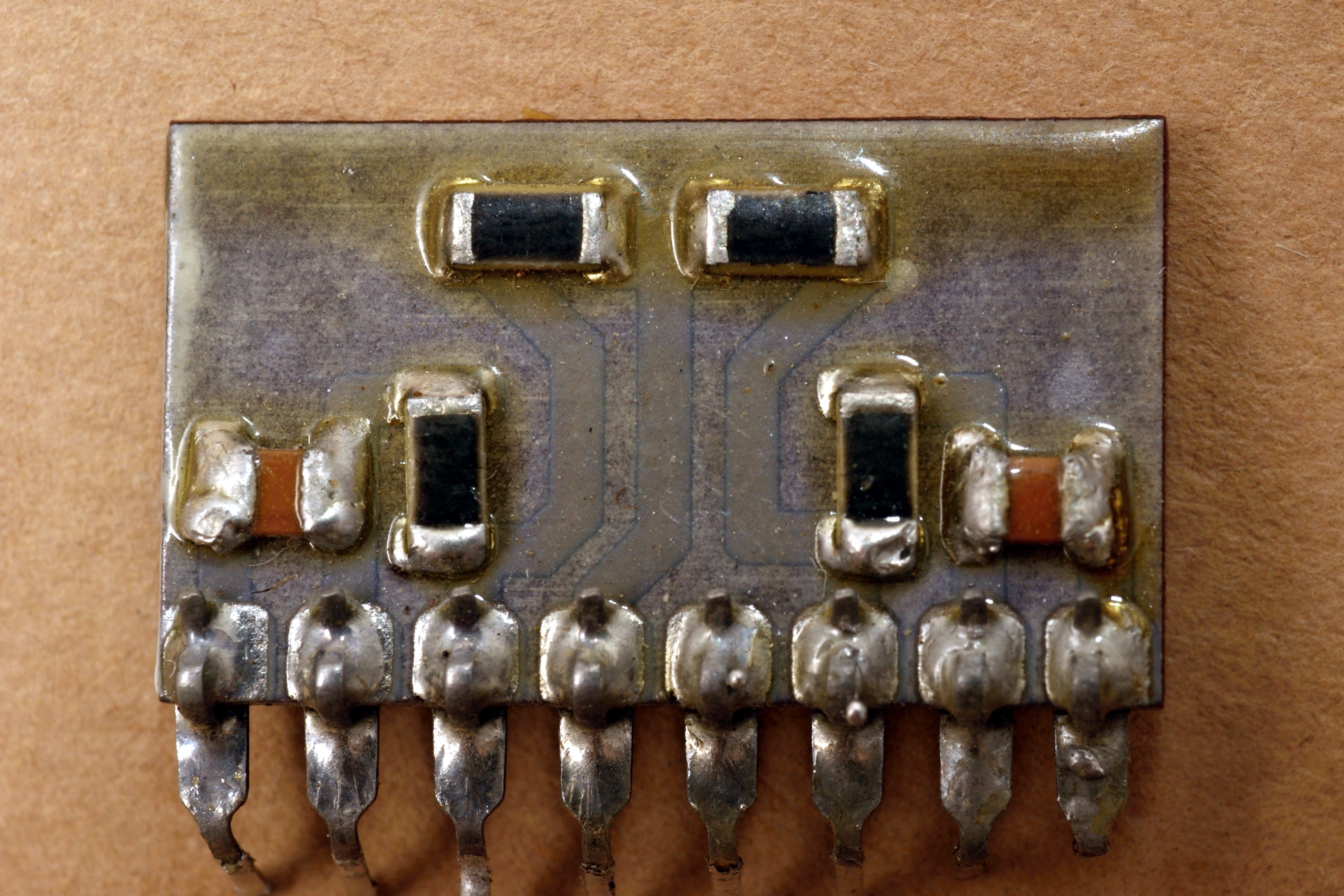

5.084.044

Некий симметричный (двухканальный?) набор RC-элементов, из цепей формирования сигнала. Четыре резистора, два конденсатора... Дифцепочки?

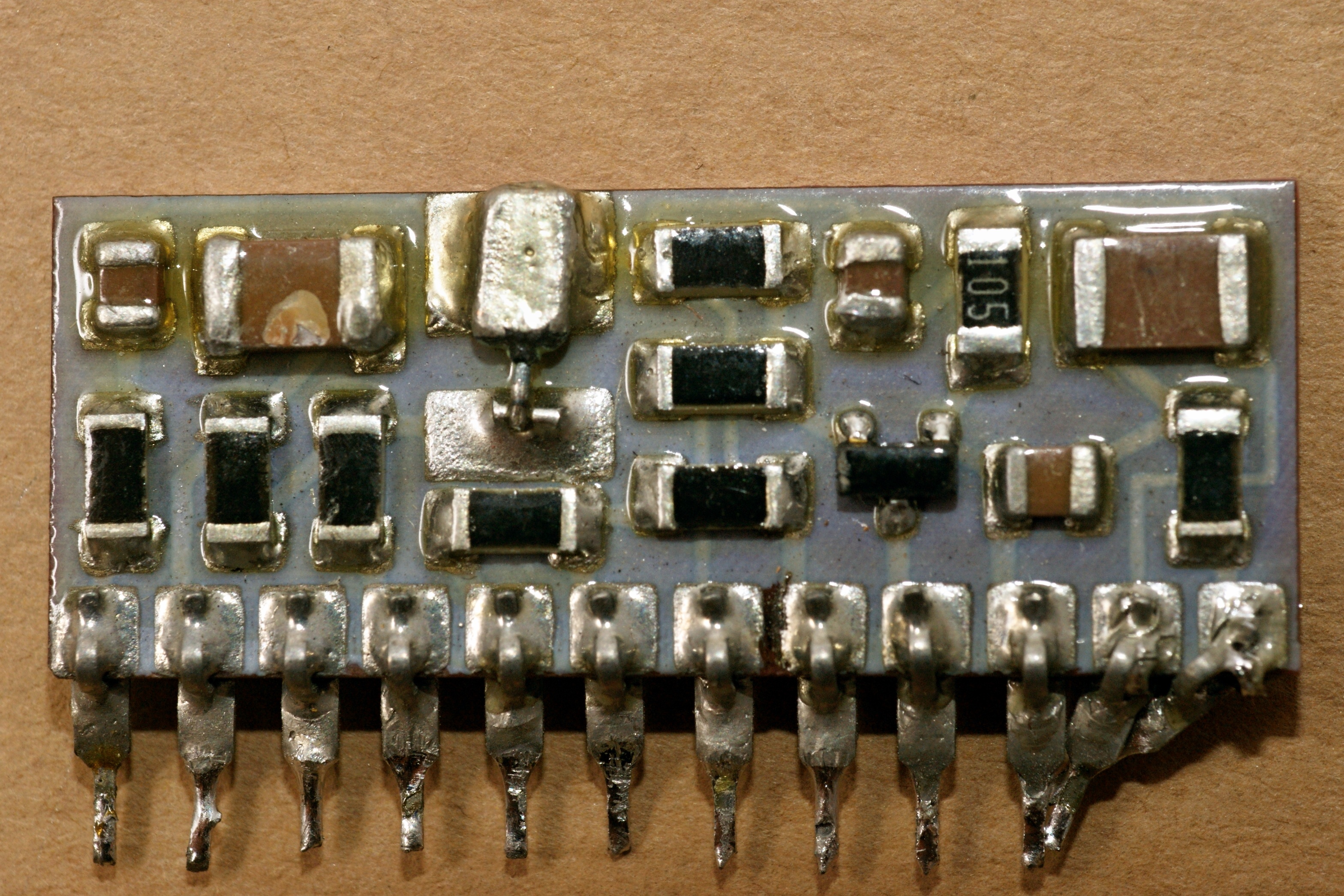

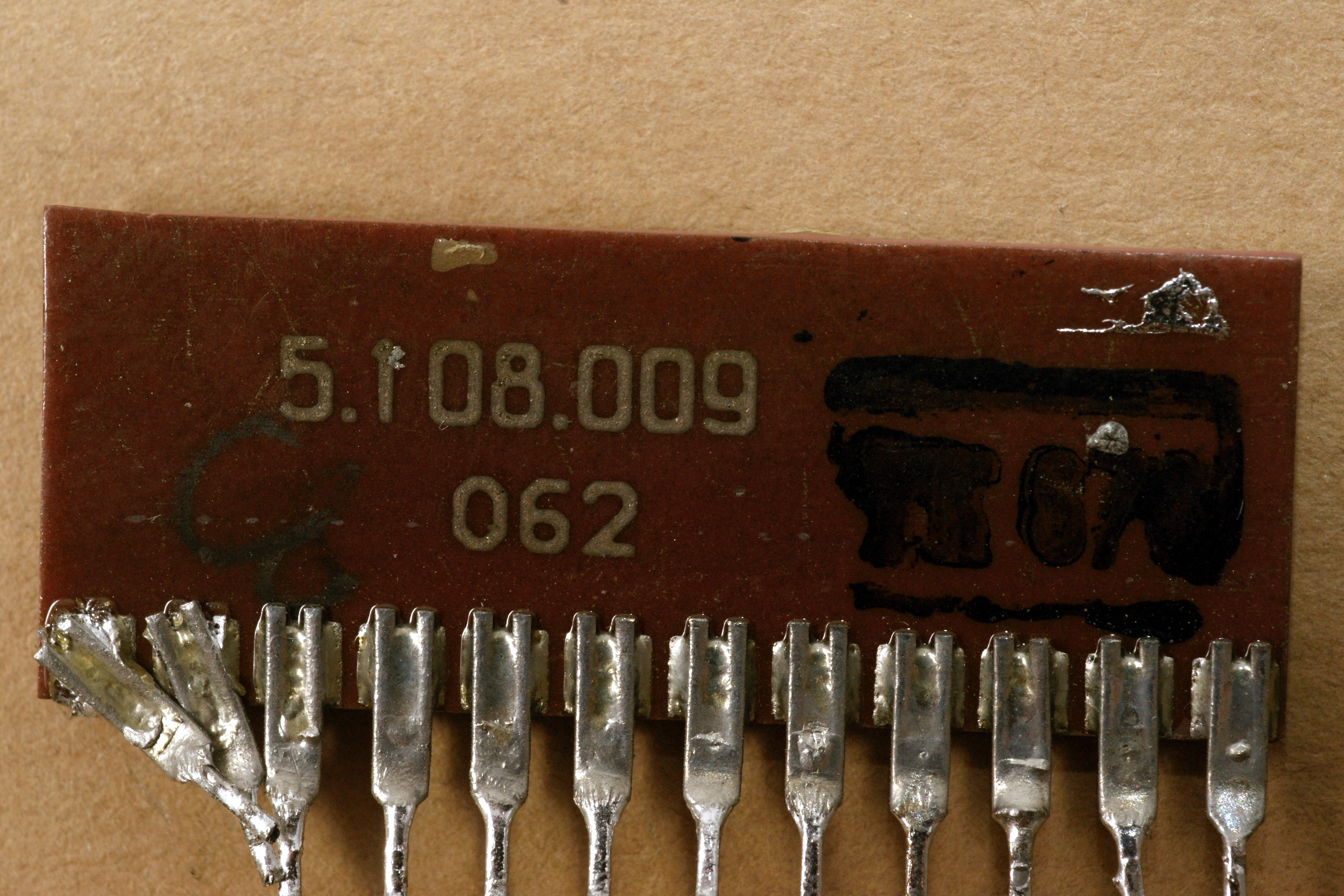

5.108.009

"Узел типовой ячейки". Гм...

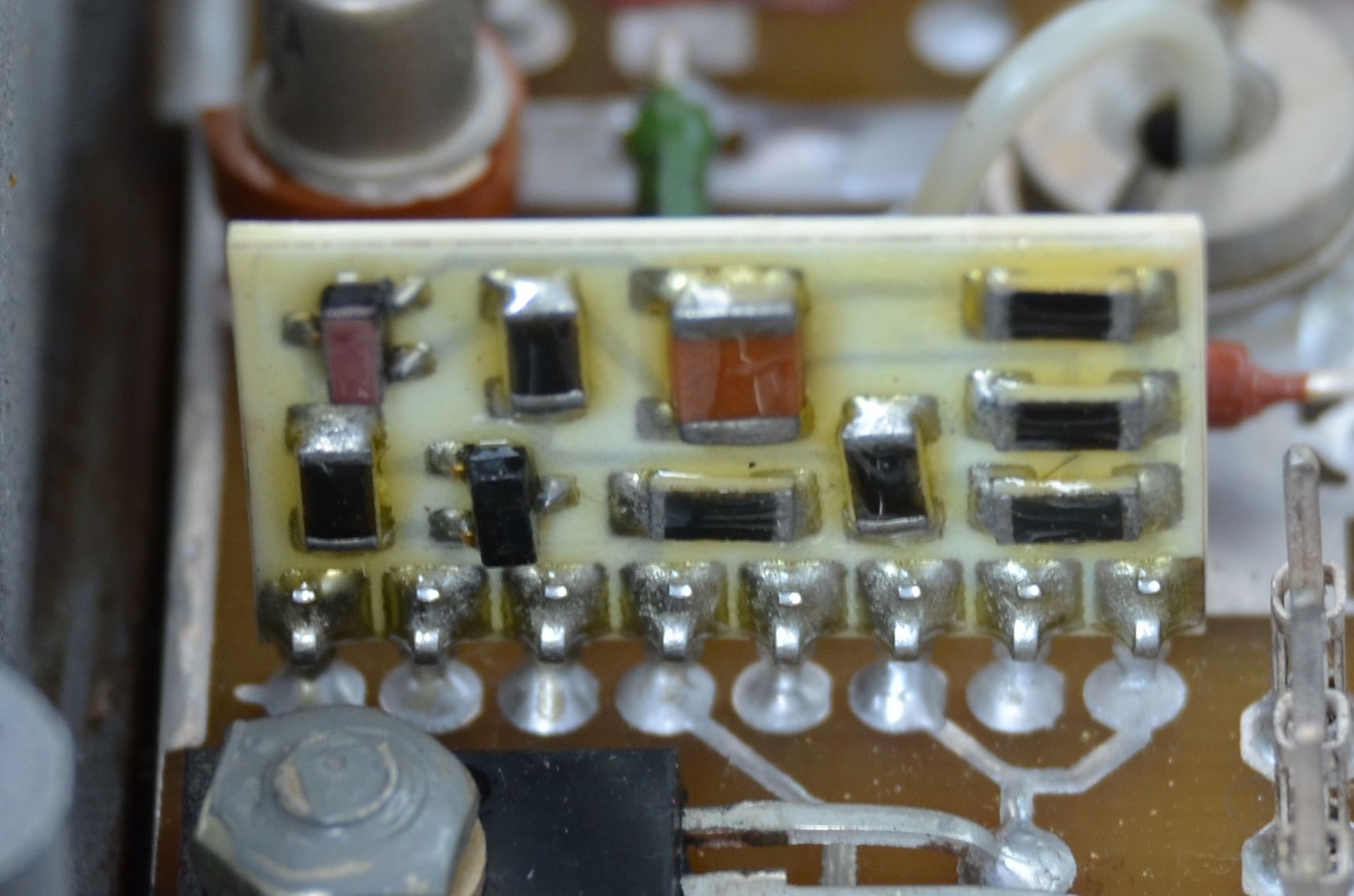

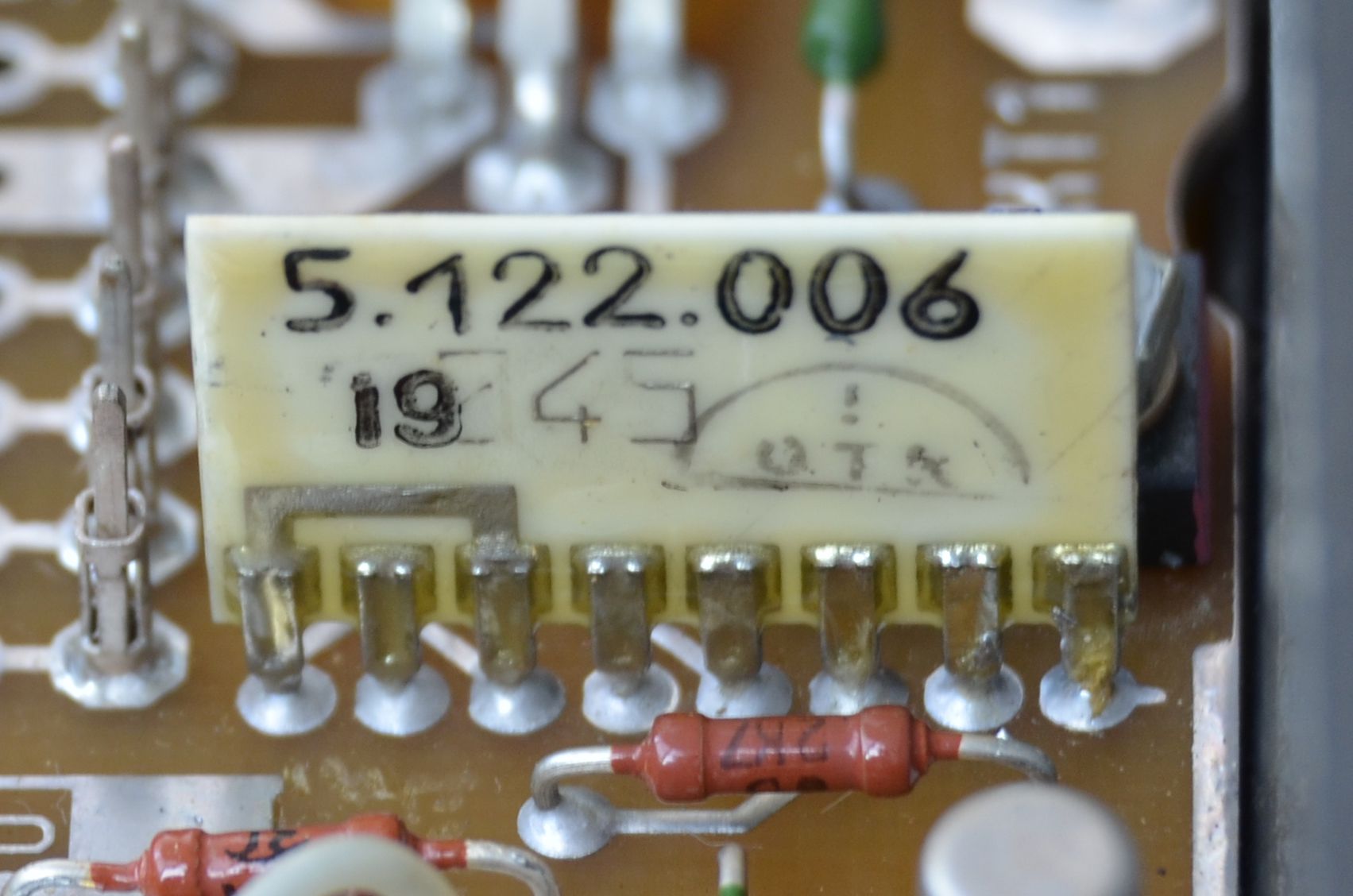

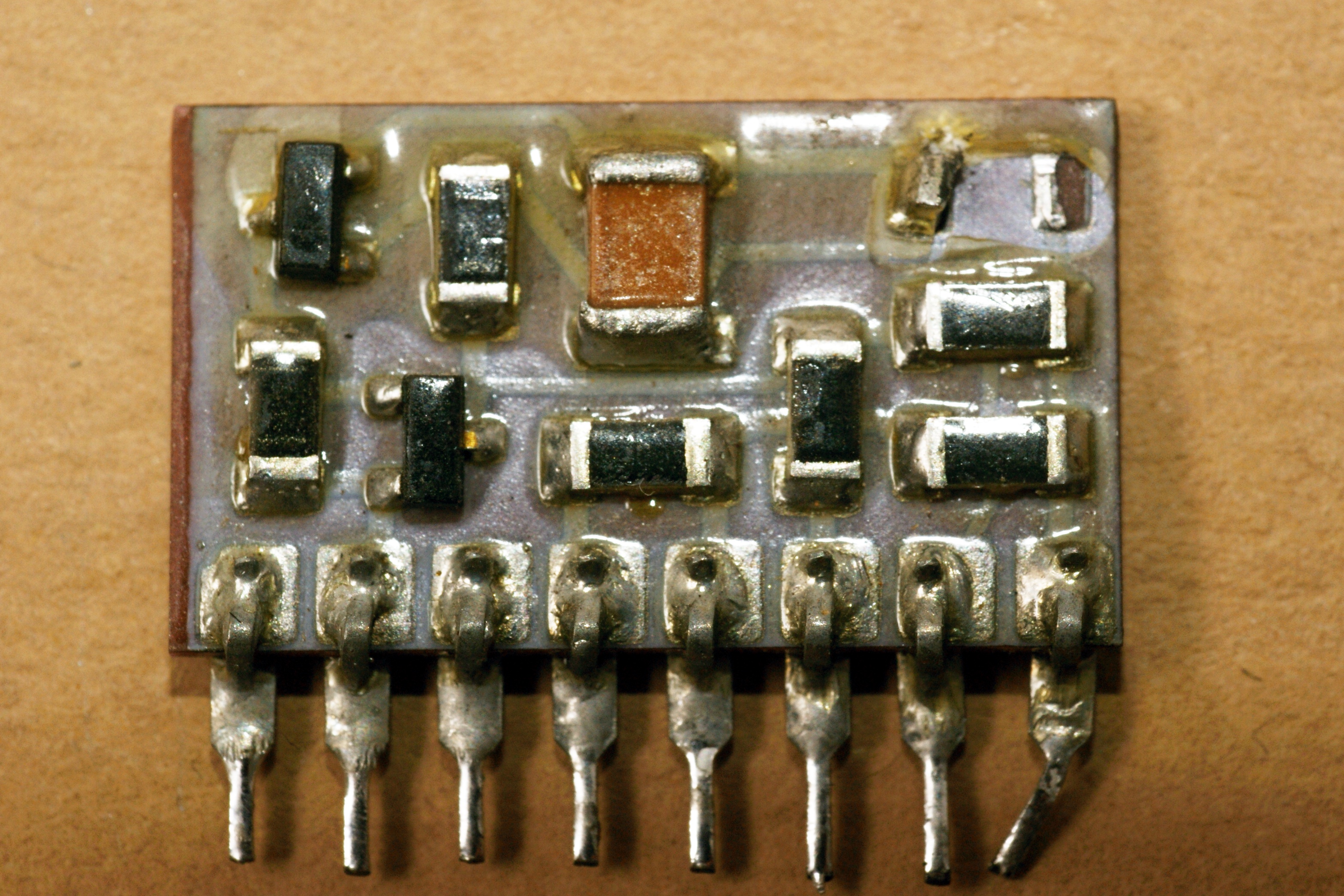

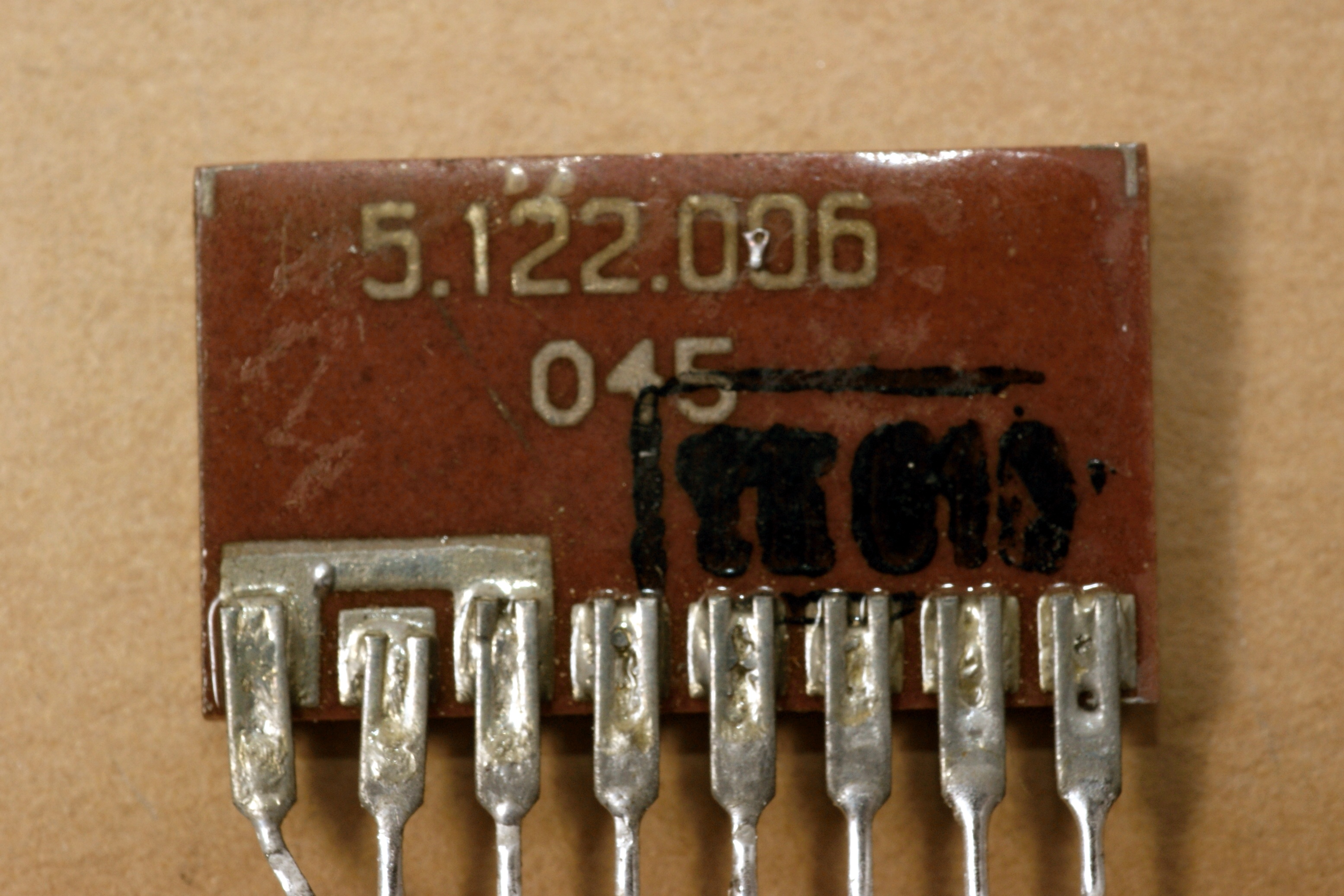

5.122.006

Какой-то регулятор...

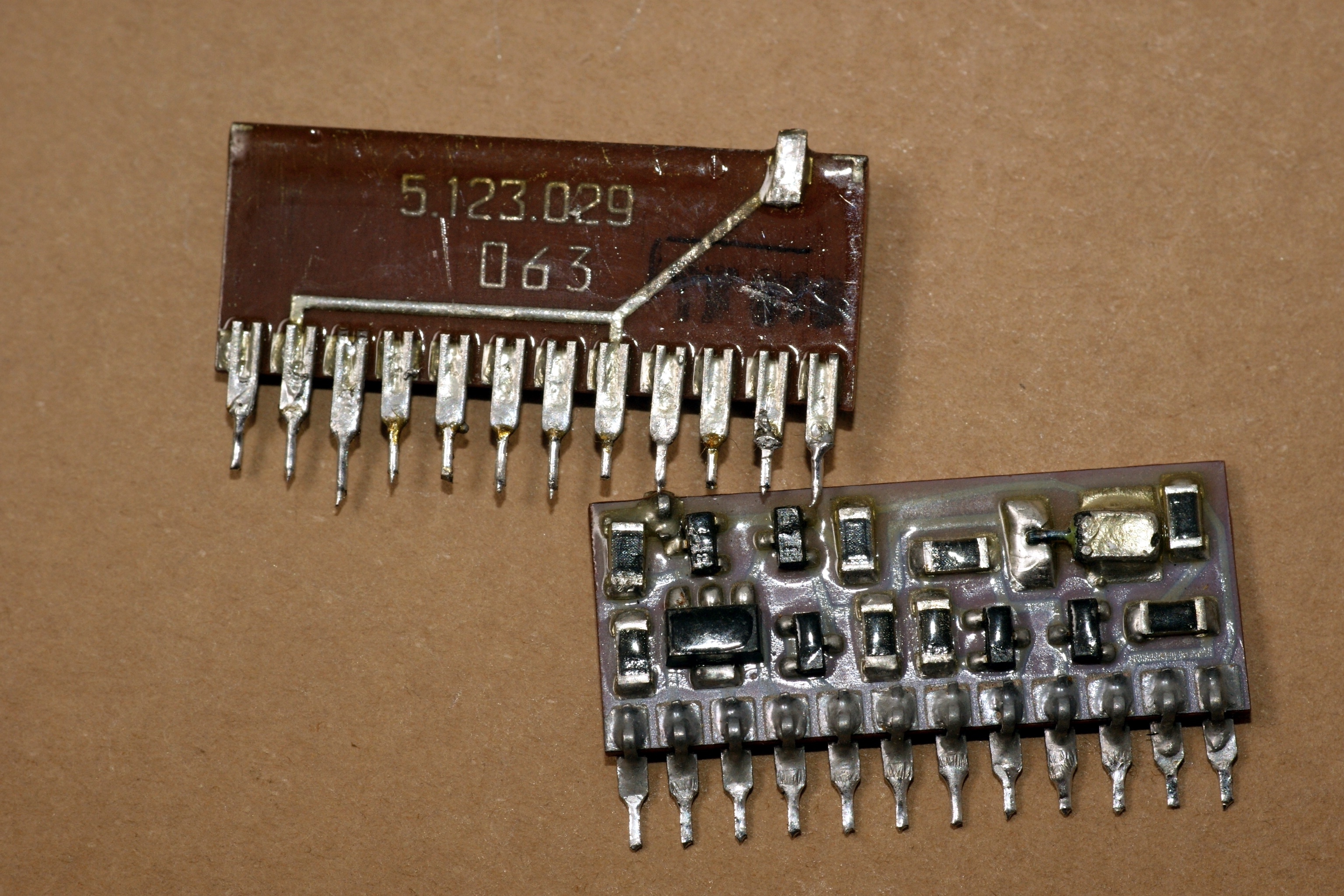

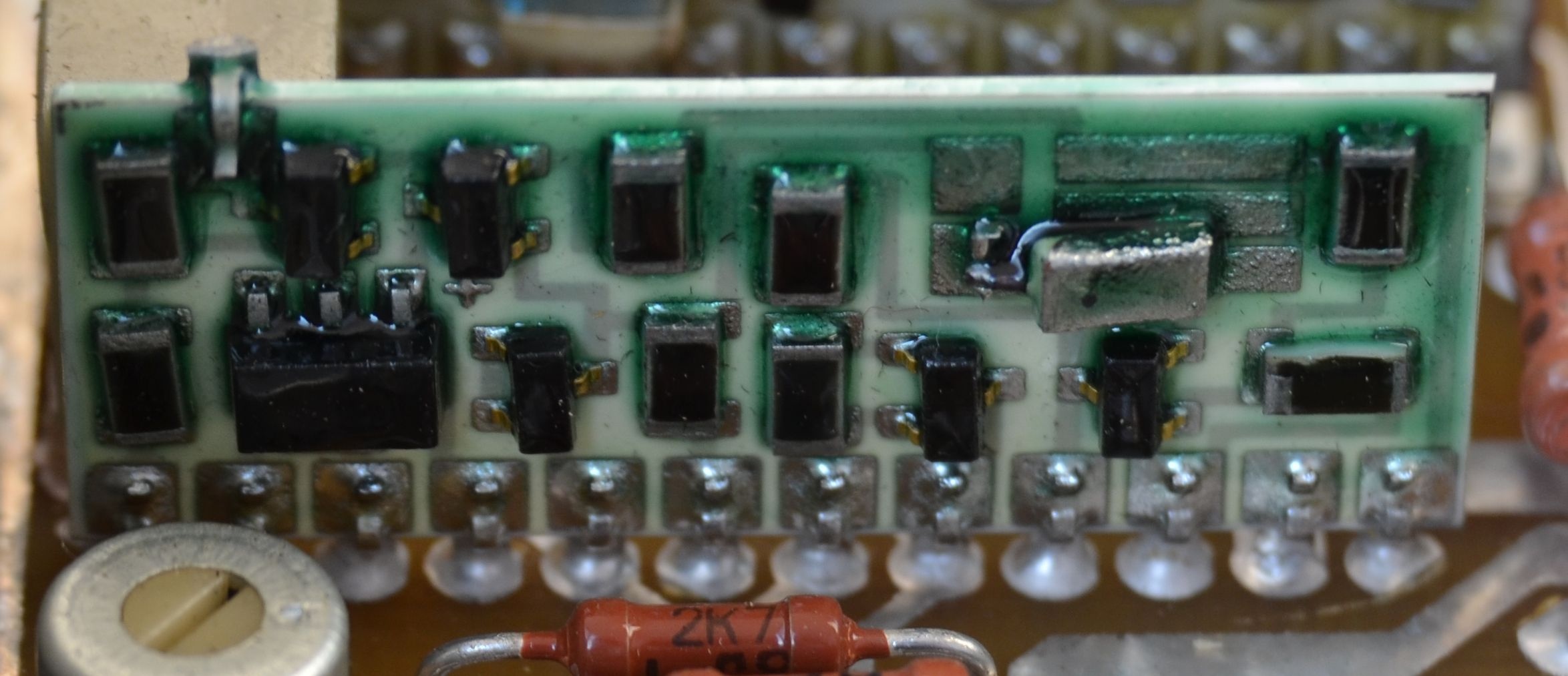

5.123.029

Узел какого-то маломощного стабилизатора (напряжения?).

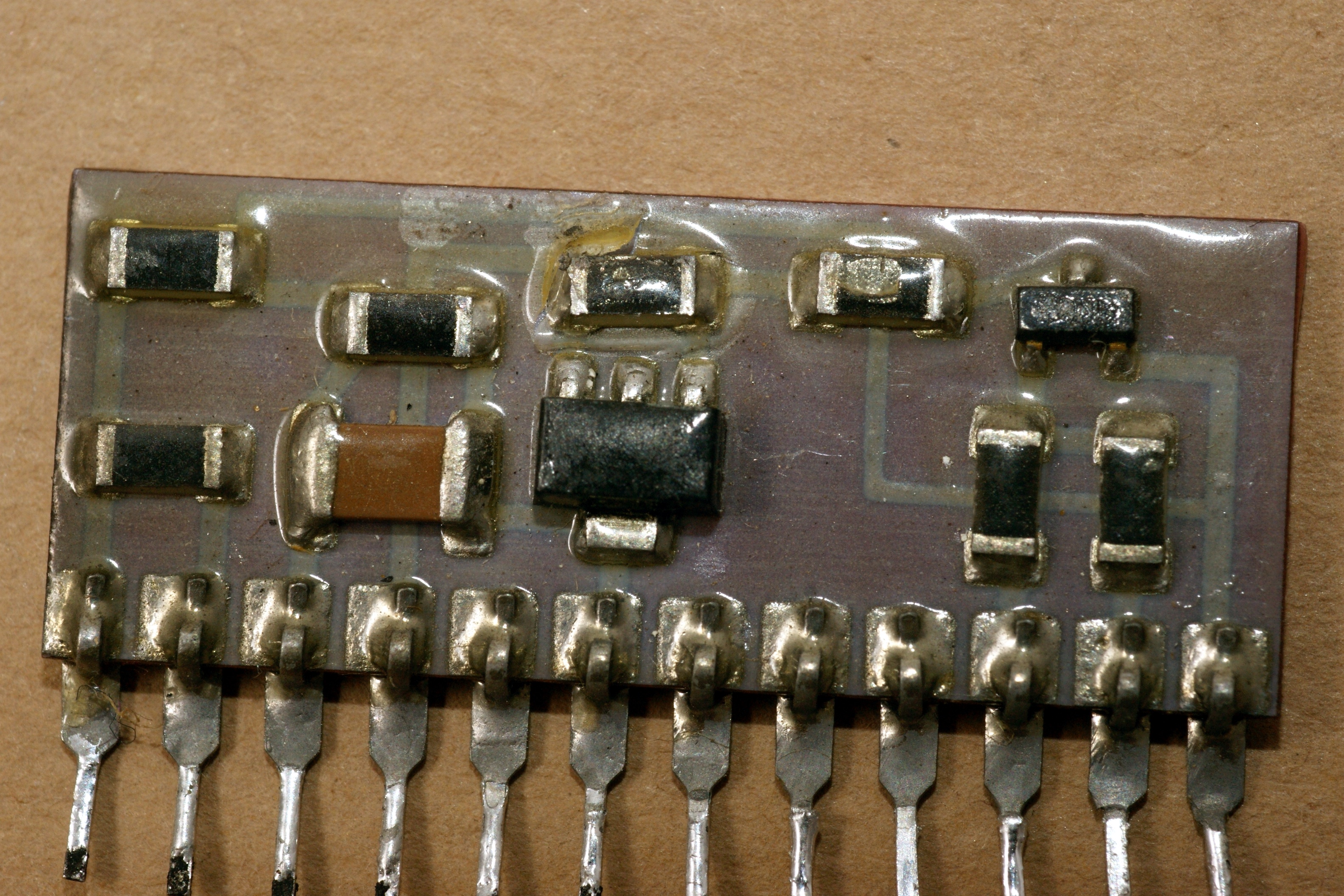

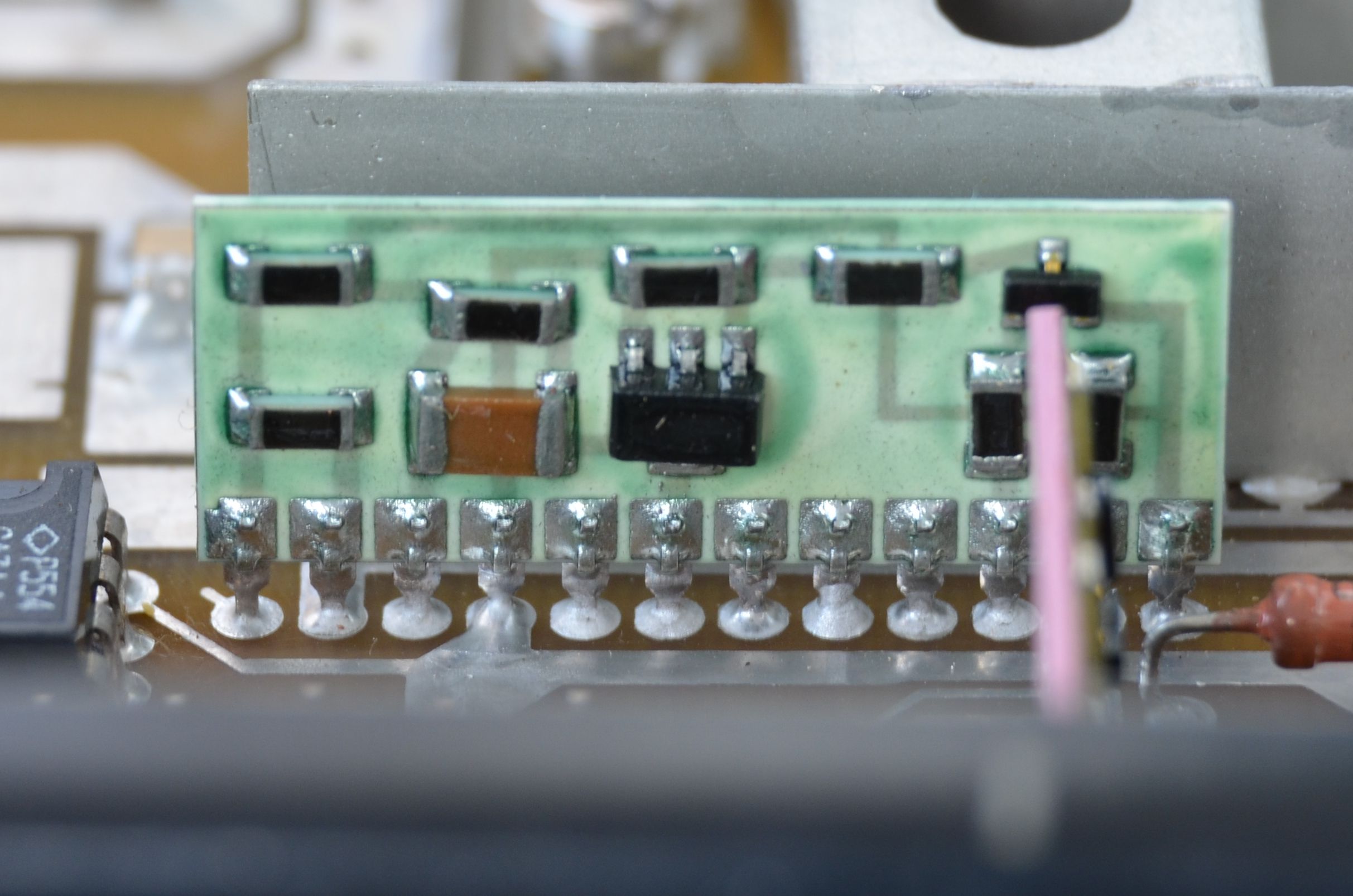

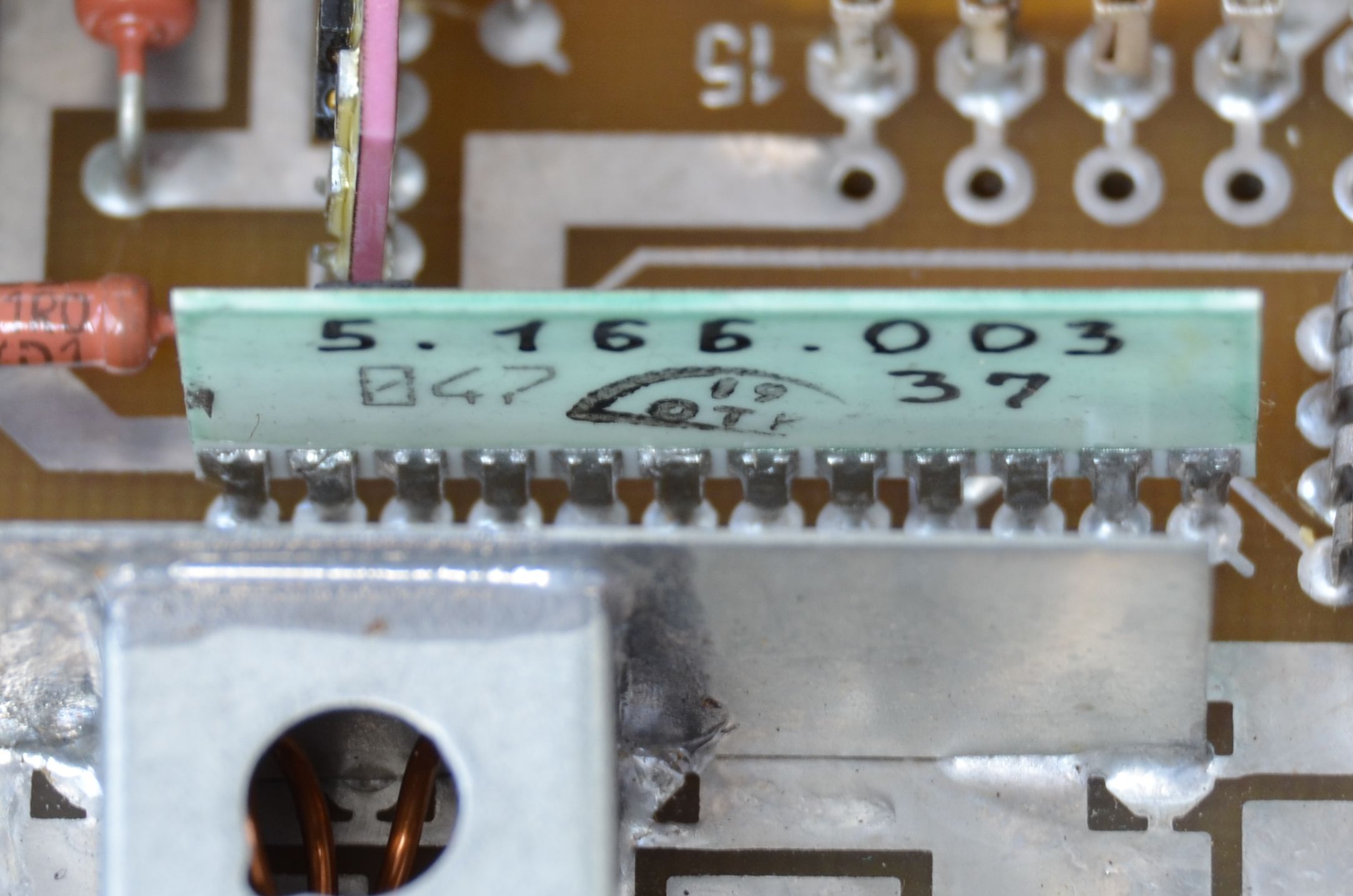

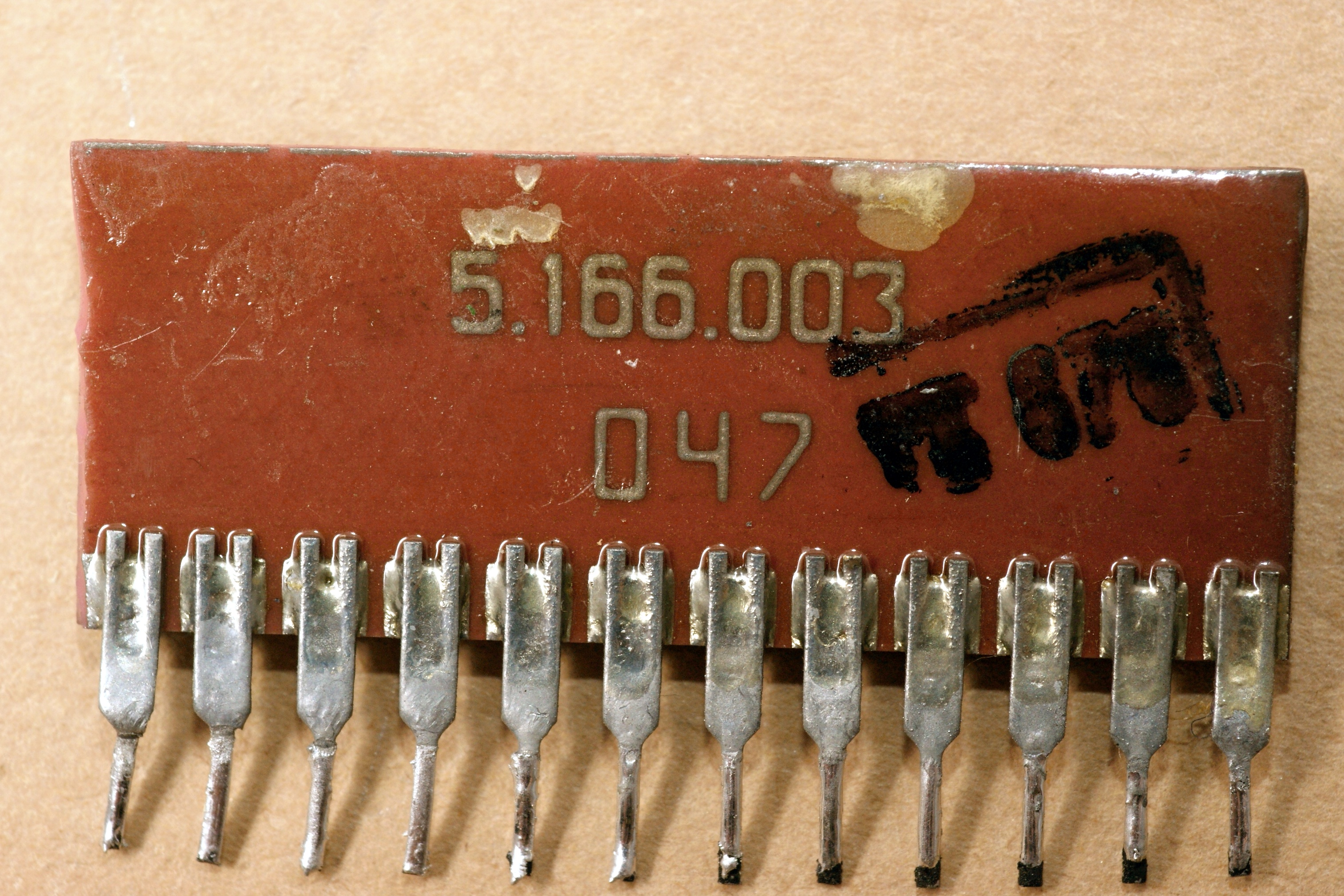

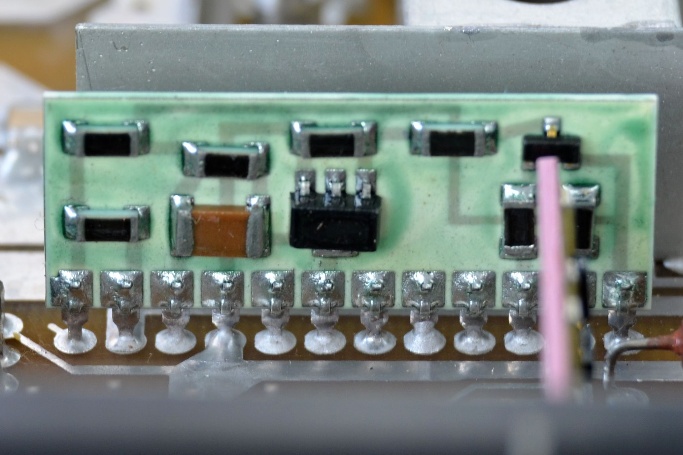

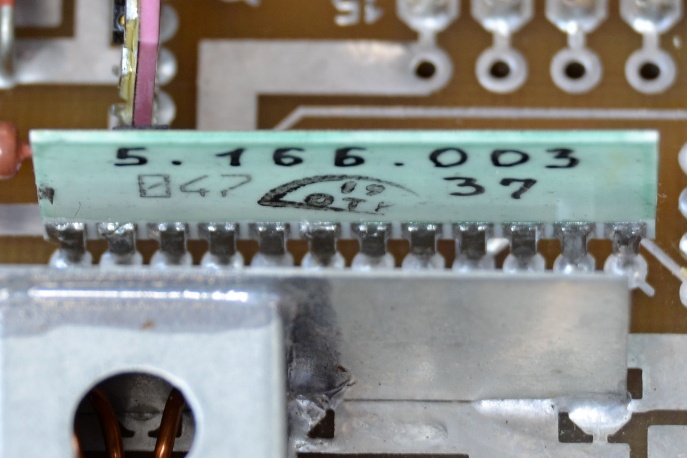

5.166.003

Часть некоего узла задержки или формирования сигналов.

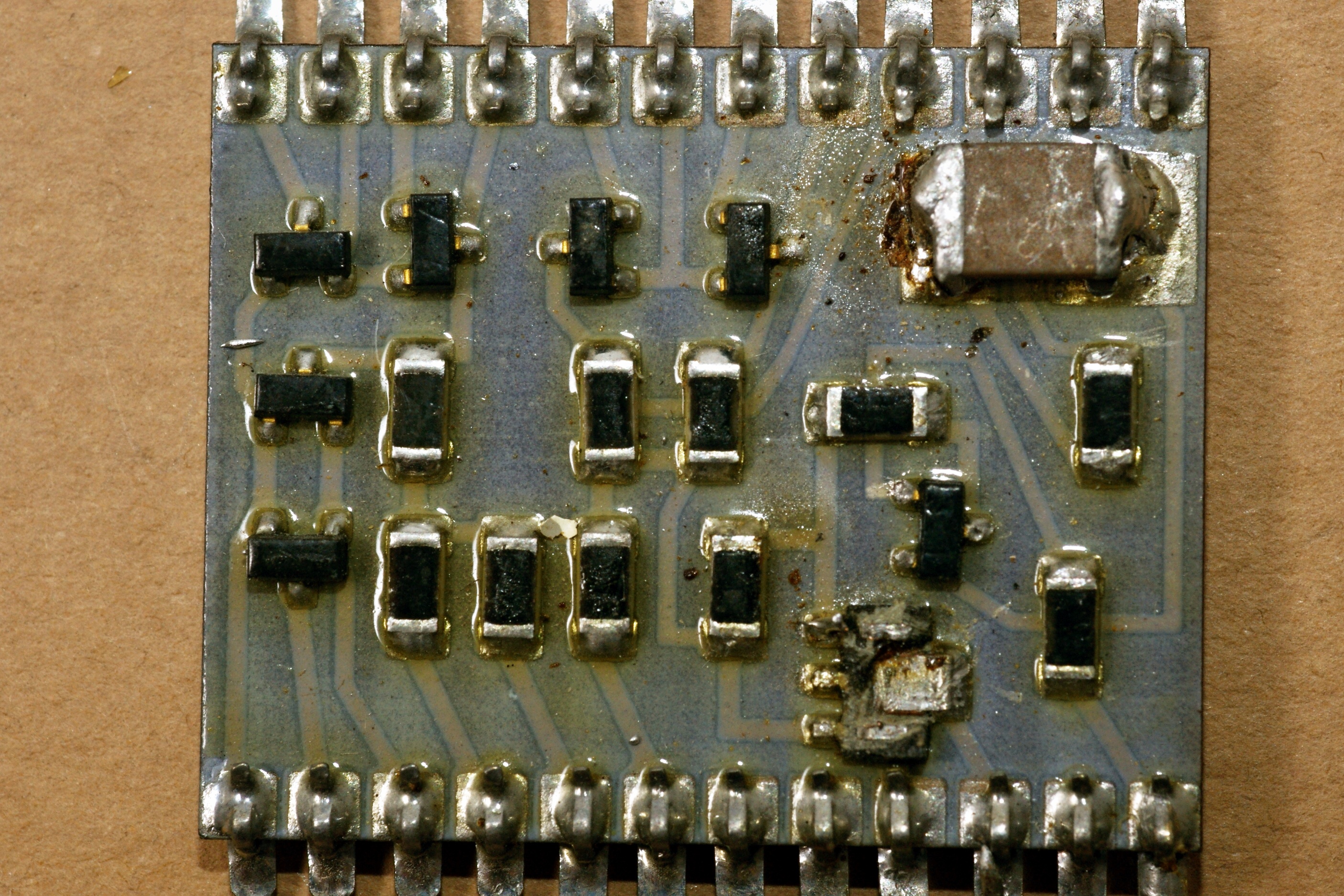

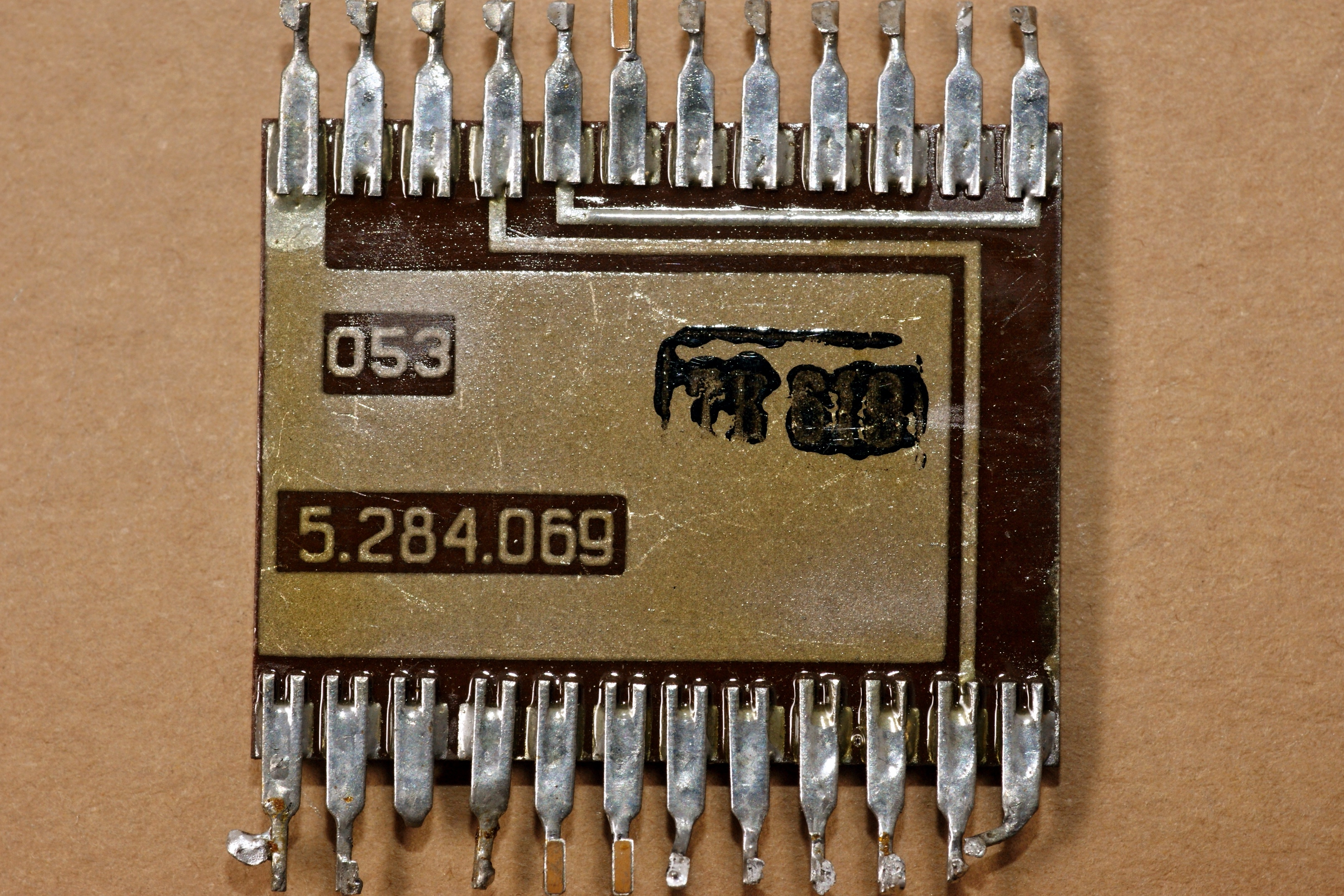

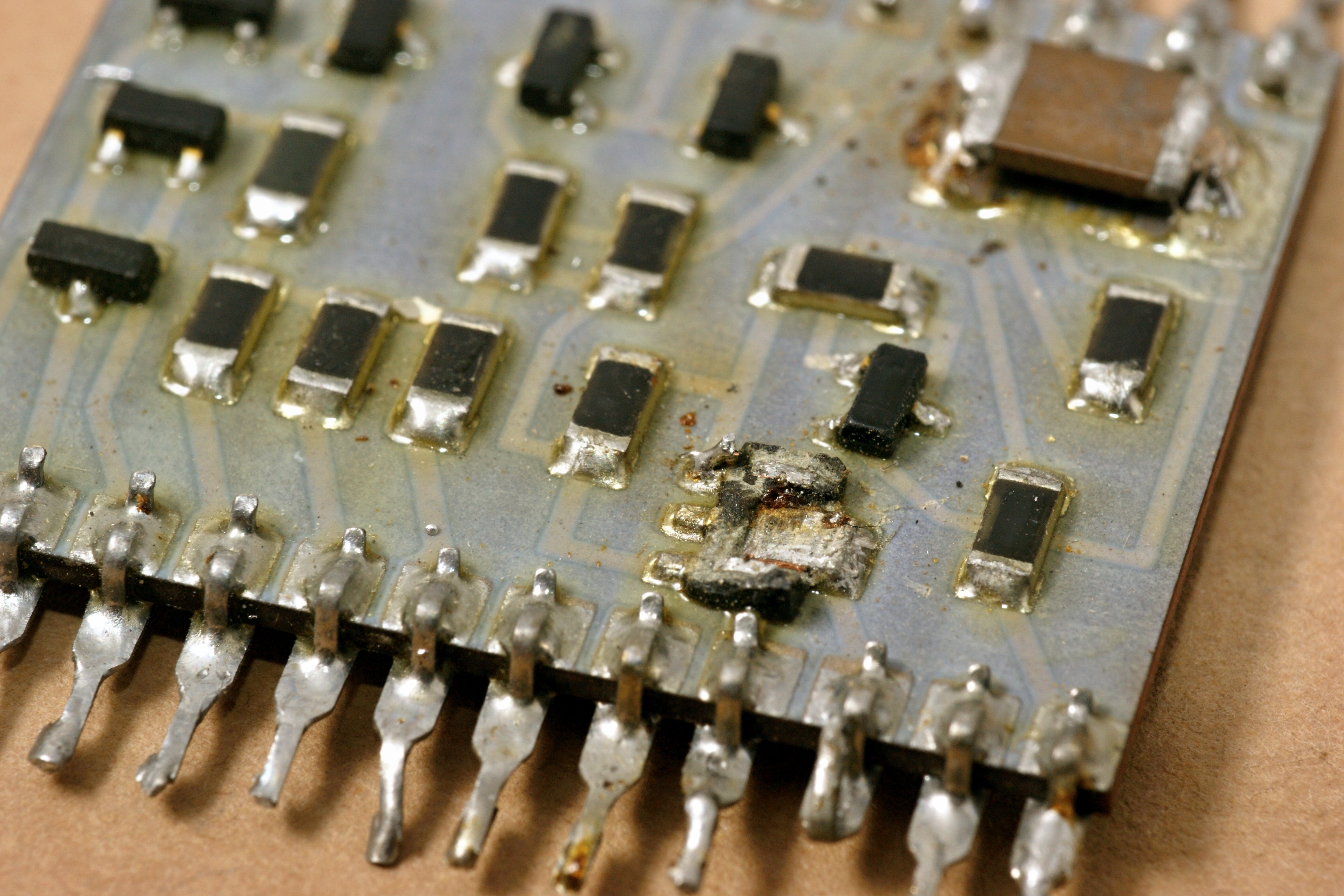

5.284.069

Пожалуй, самая сложная микросборка из этой серии; некая управляющая схема.

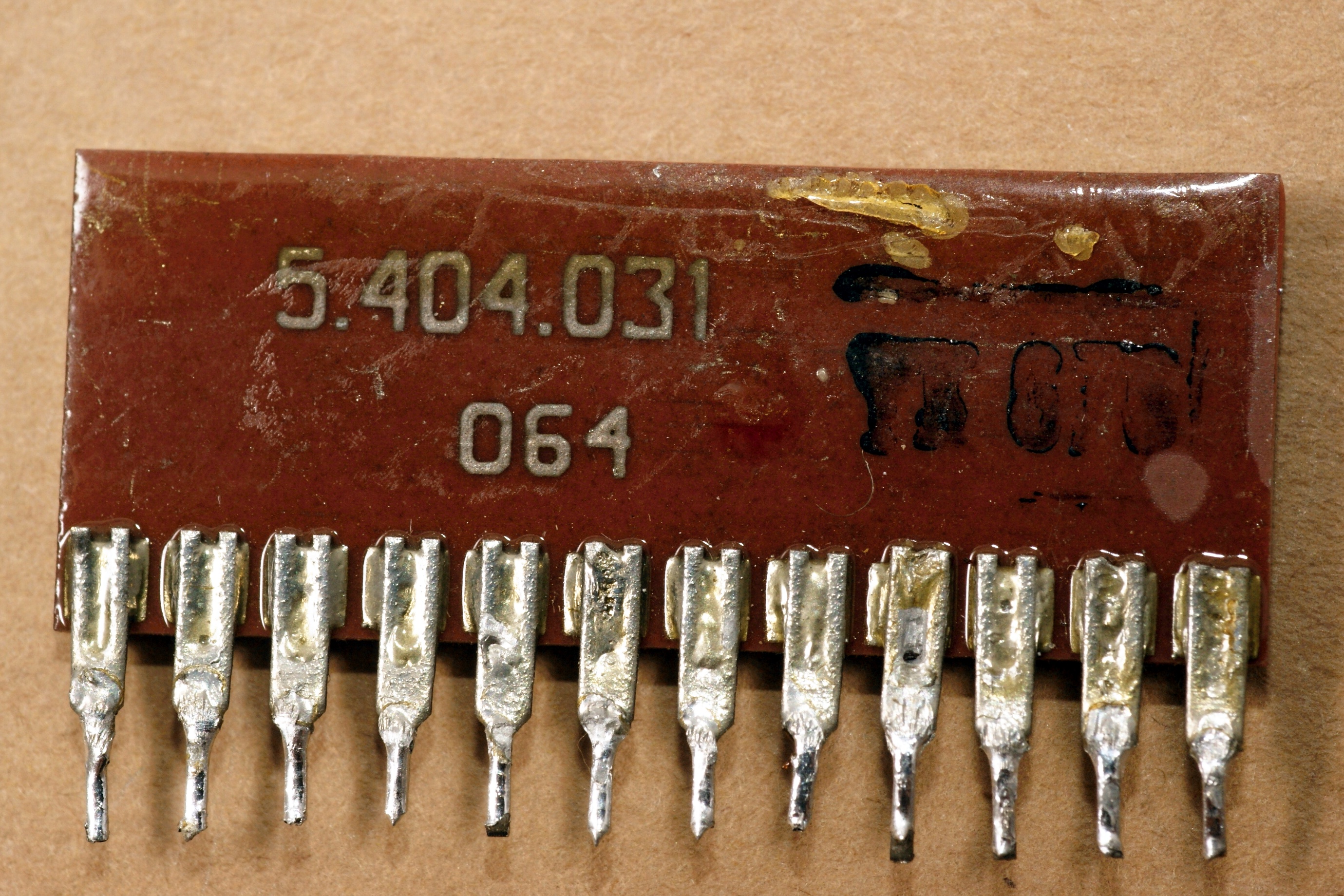

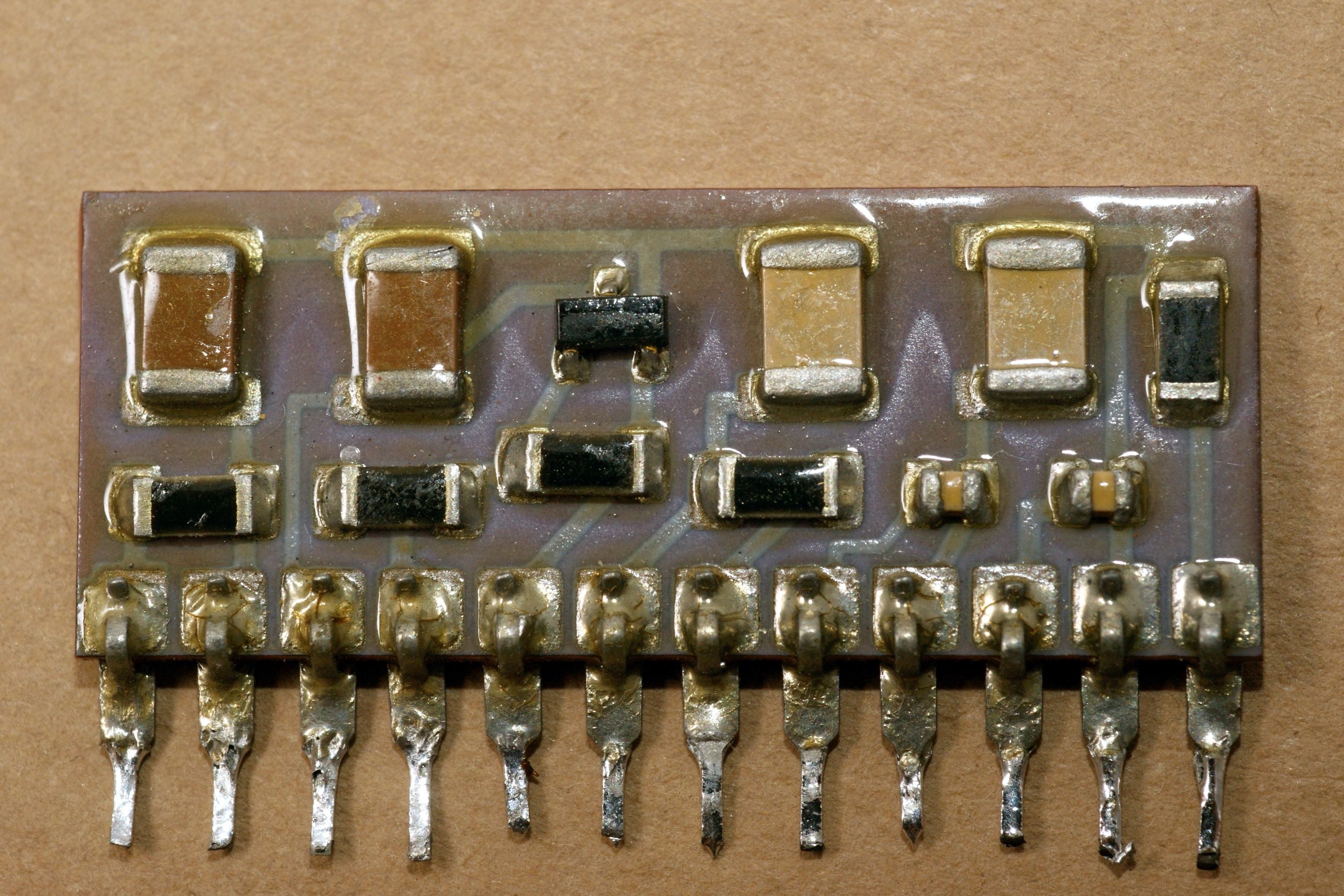

5.404.031

По всей вероятности, схема какого-то детектора.

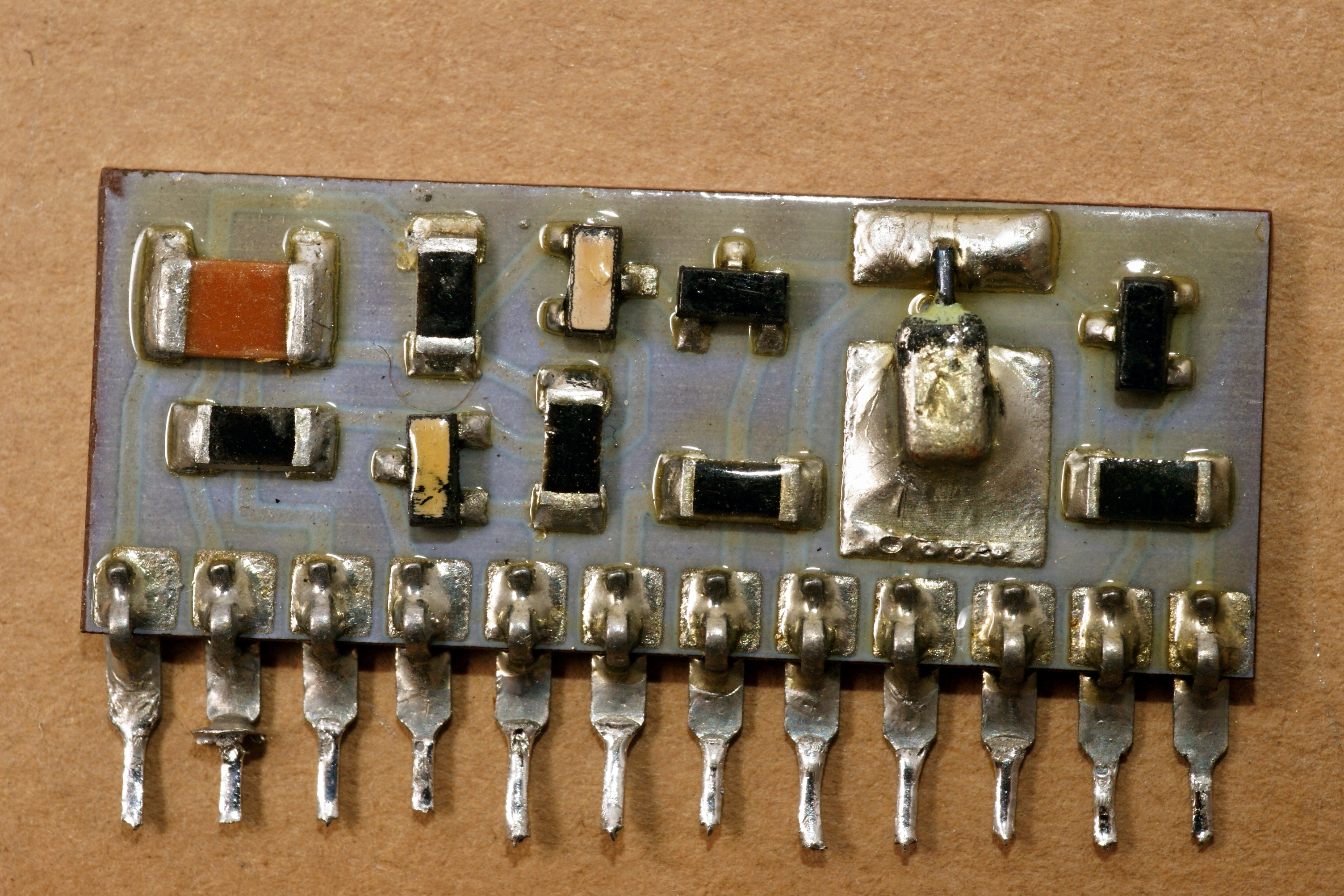

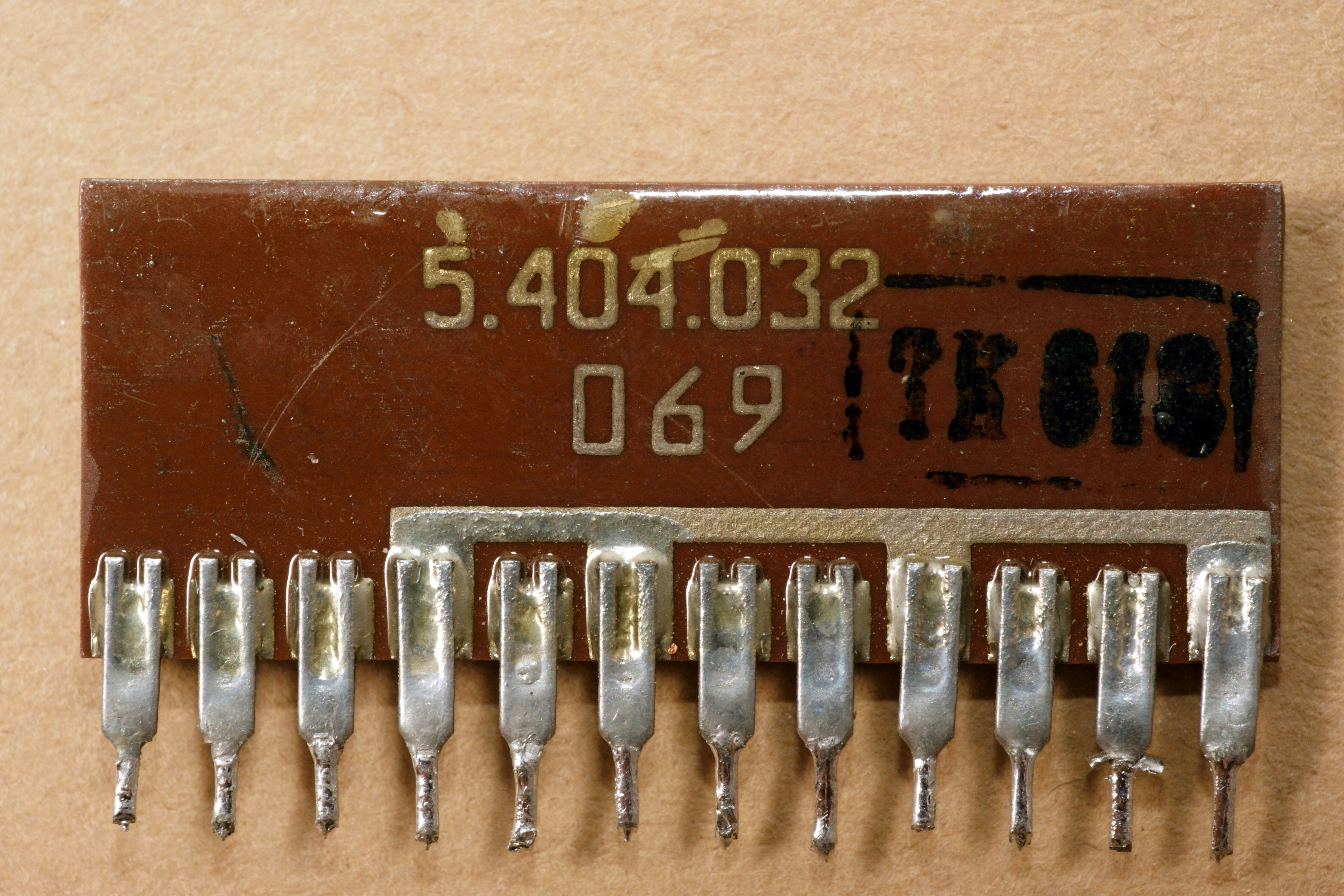

5.404.032

Тоже, видимо, некий детектор.

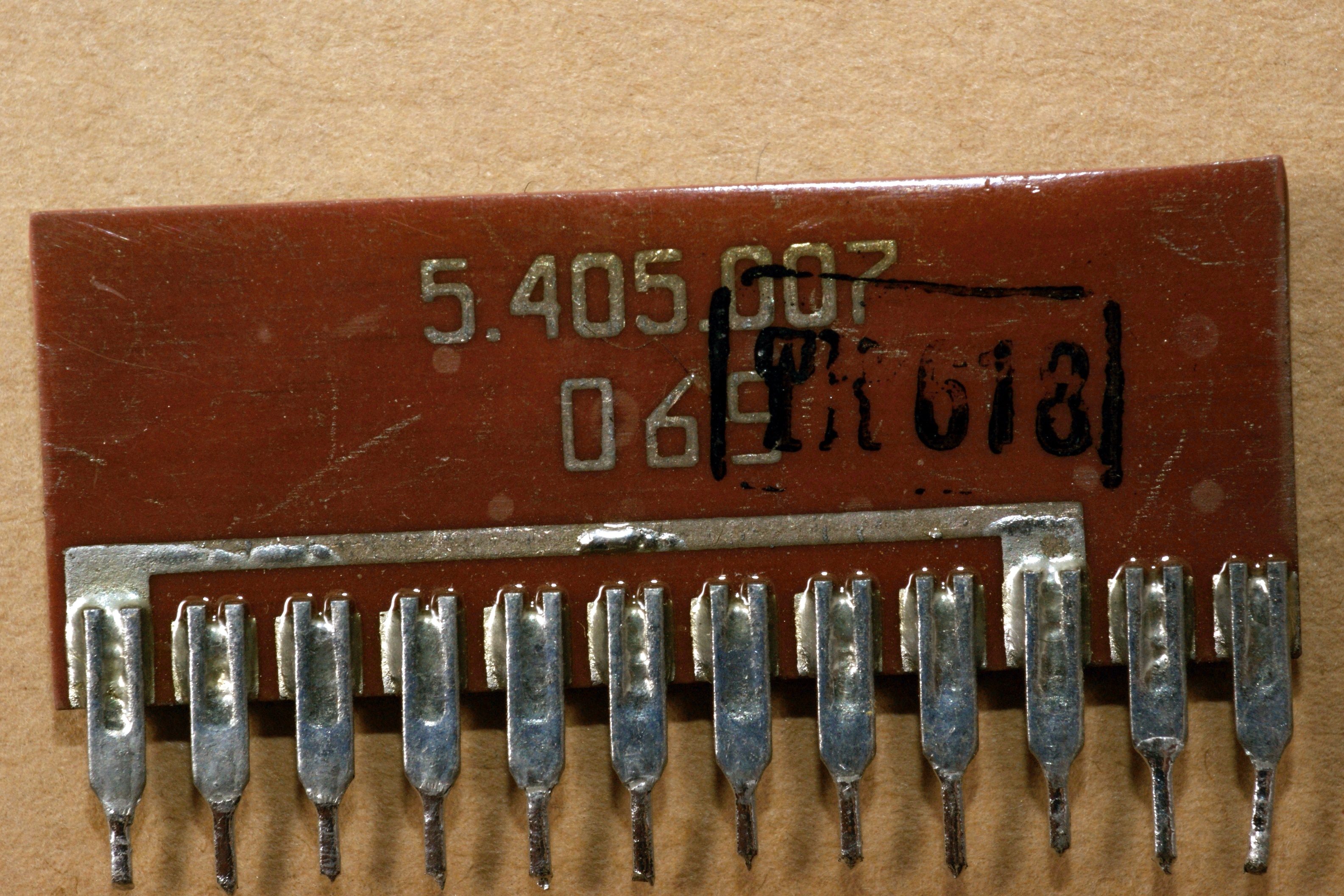

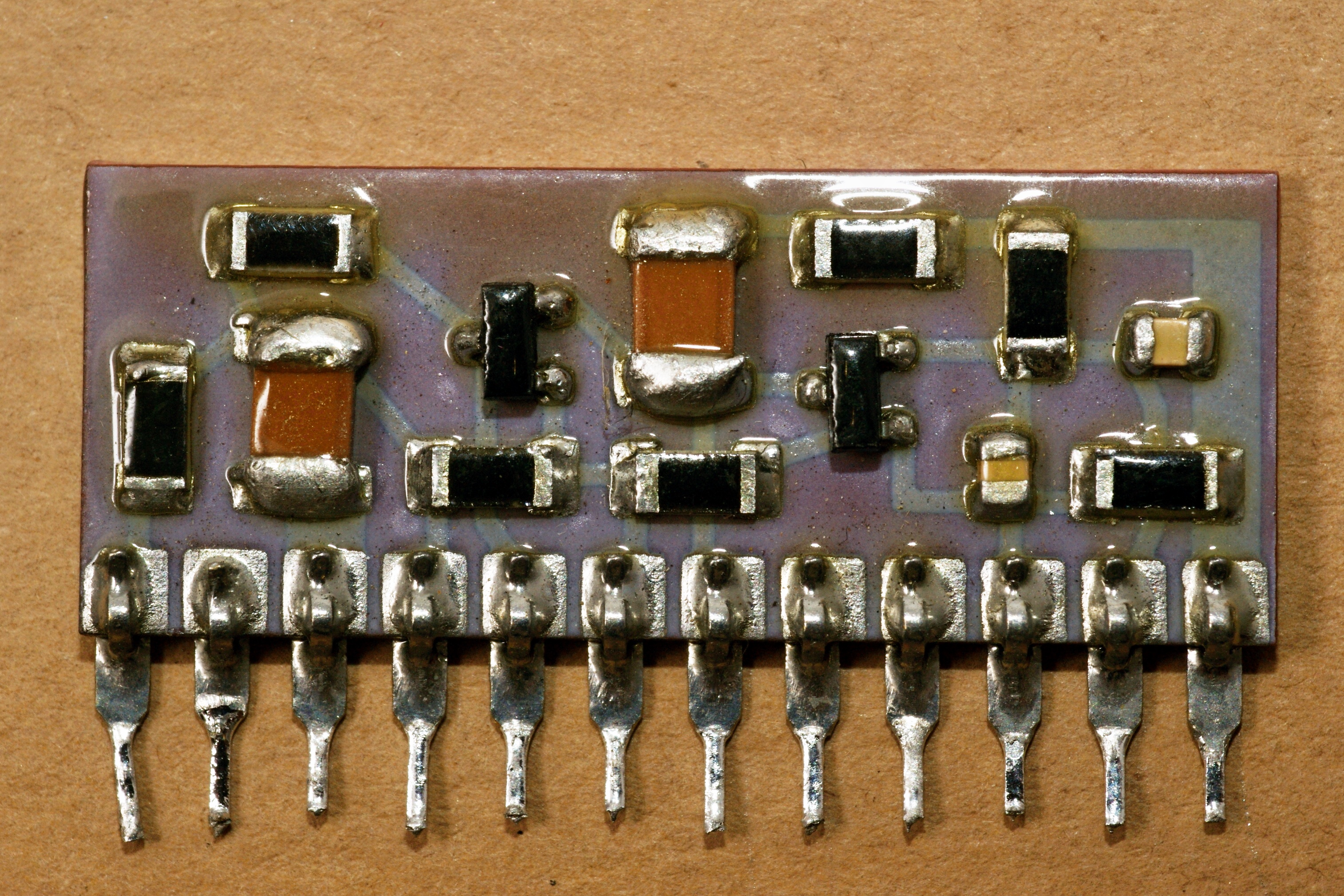

5.405.007

Сборка представляет собой схему гетеродина.

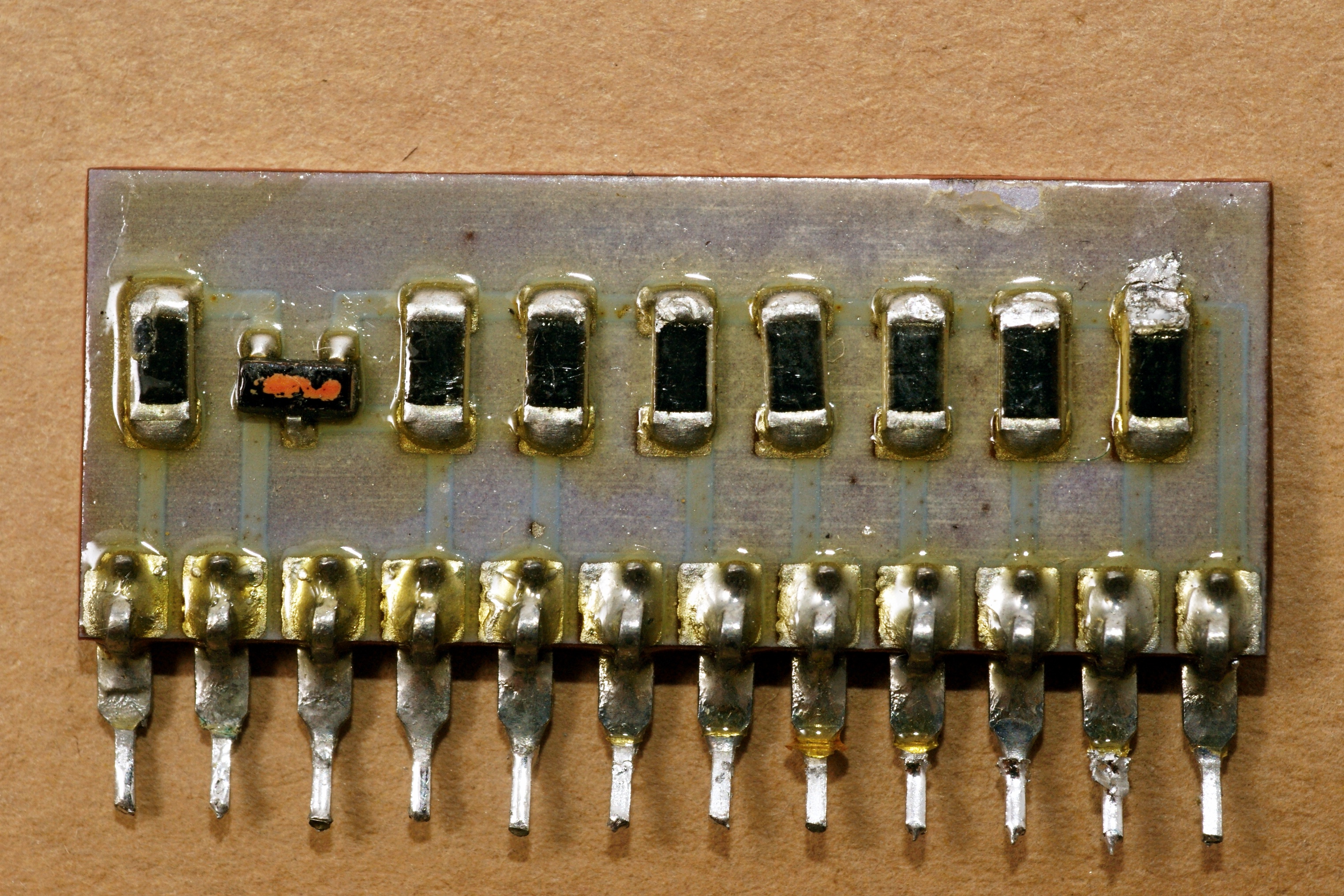

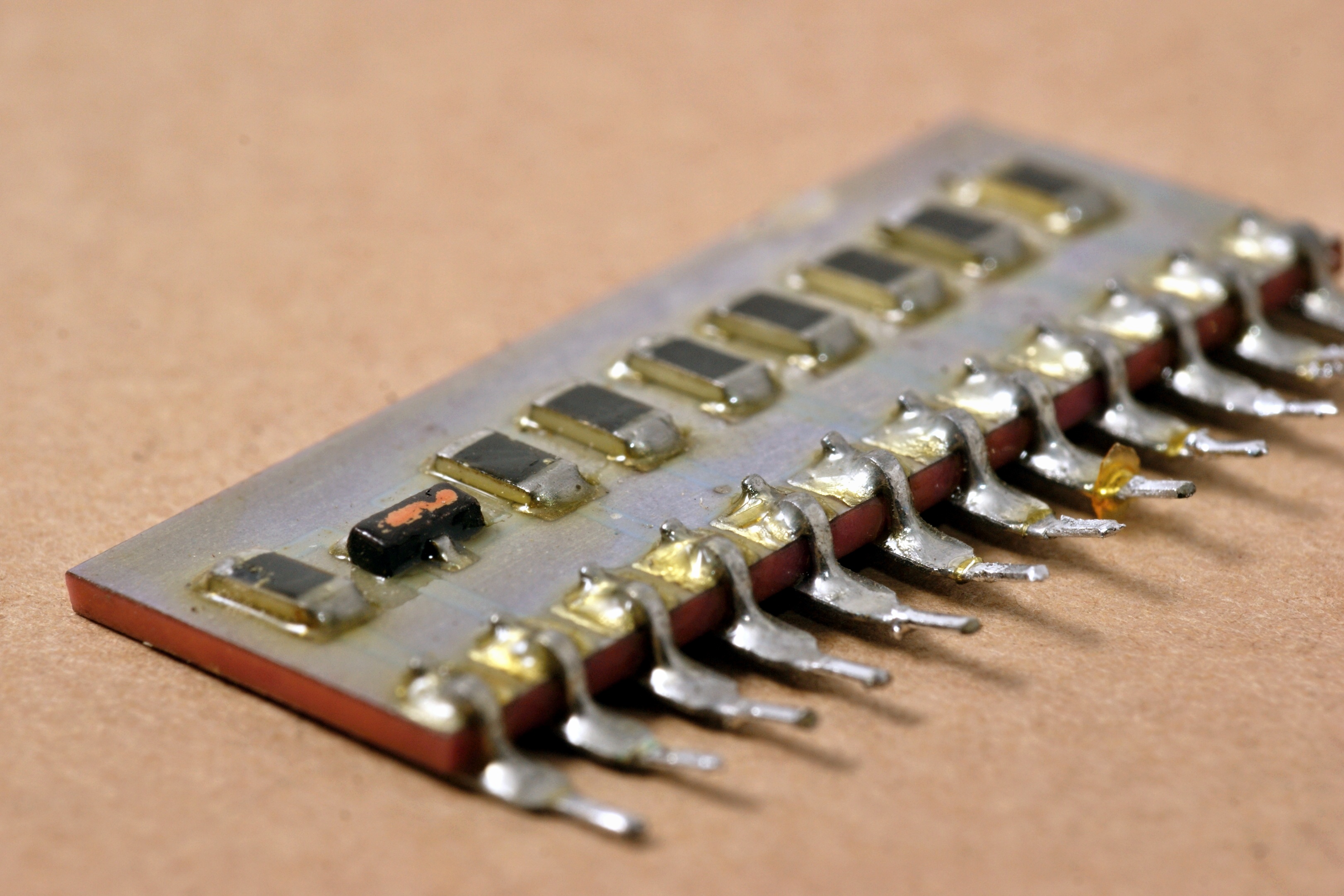

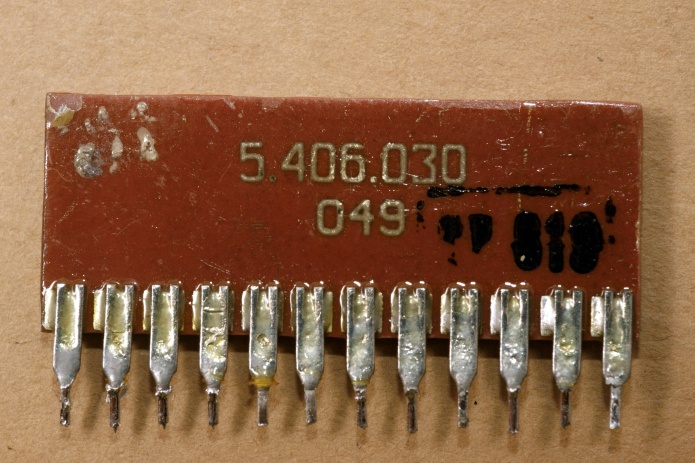

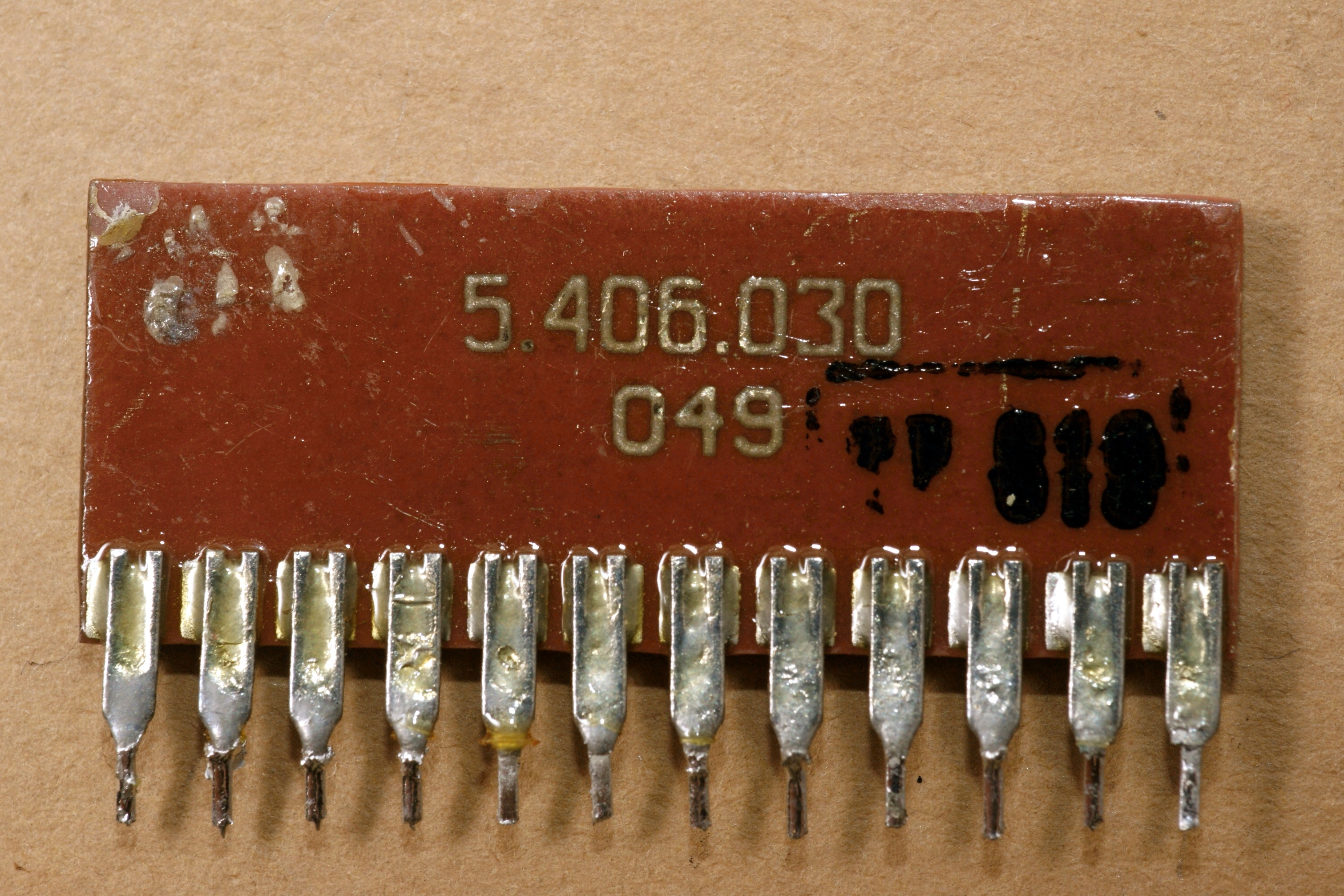

5.406.030

Такая вот несложная комбинация транзистора и резистивной цепочки для смесителя или преобразователя частоты.

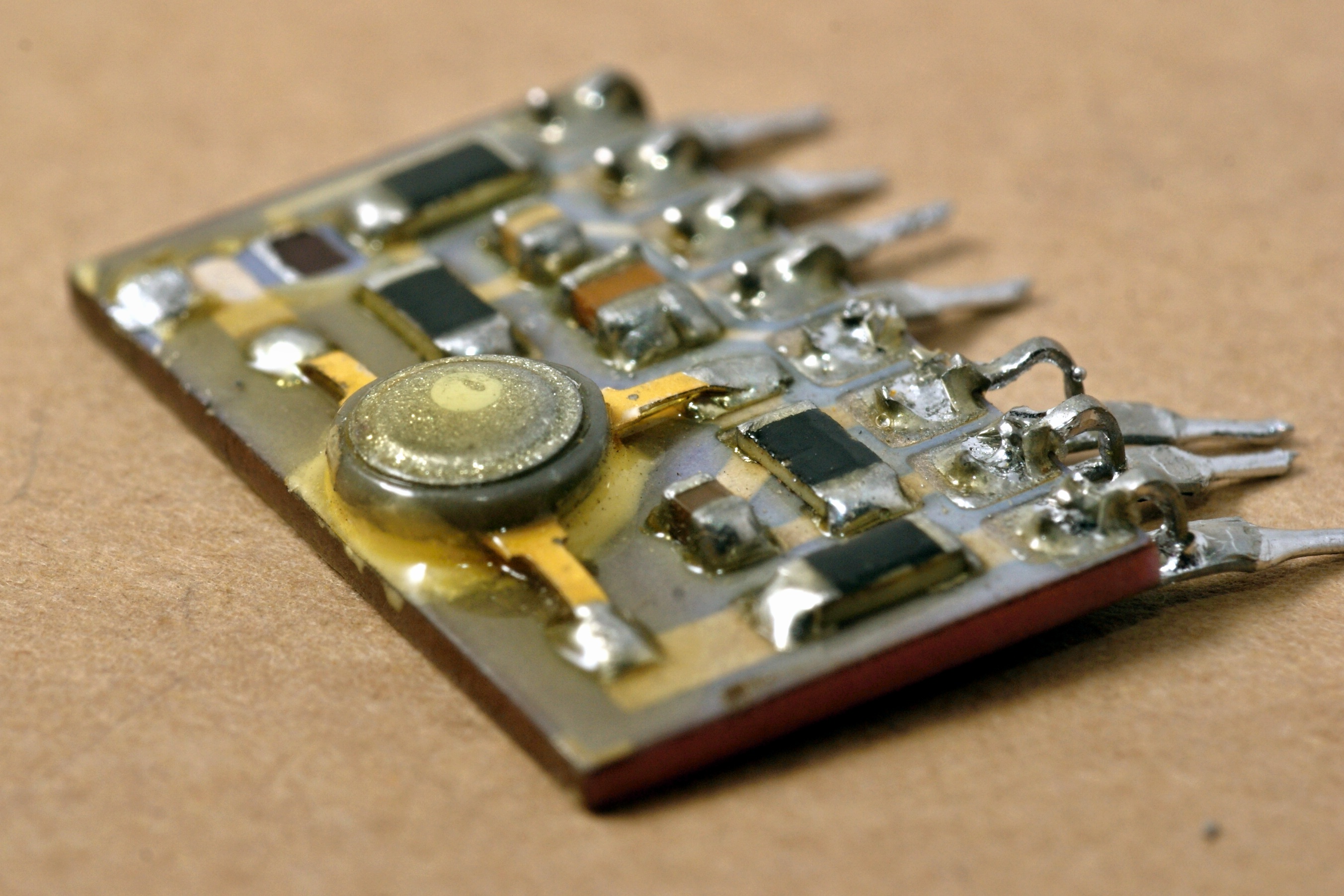

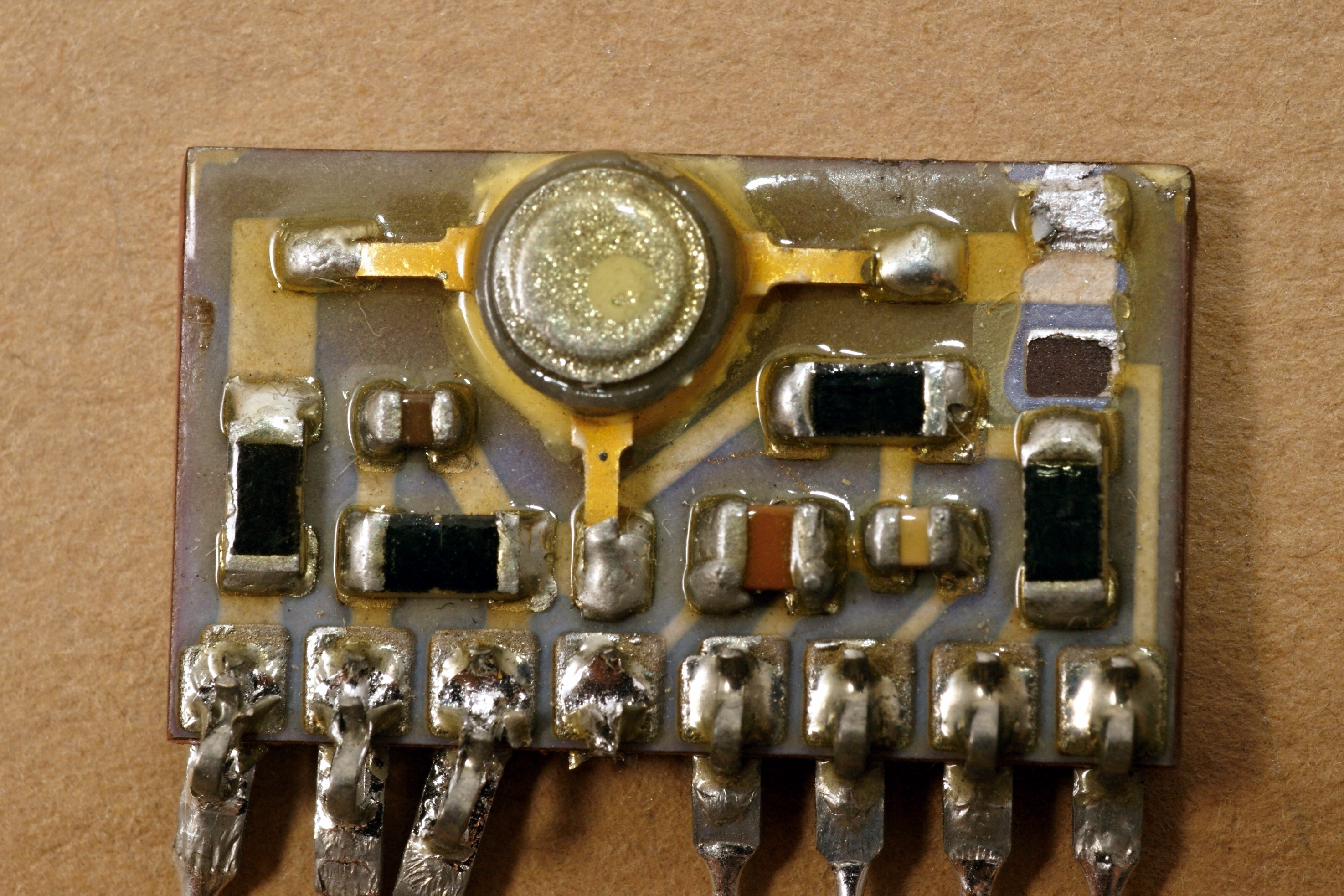

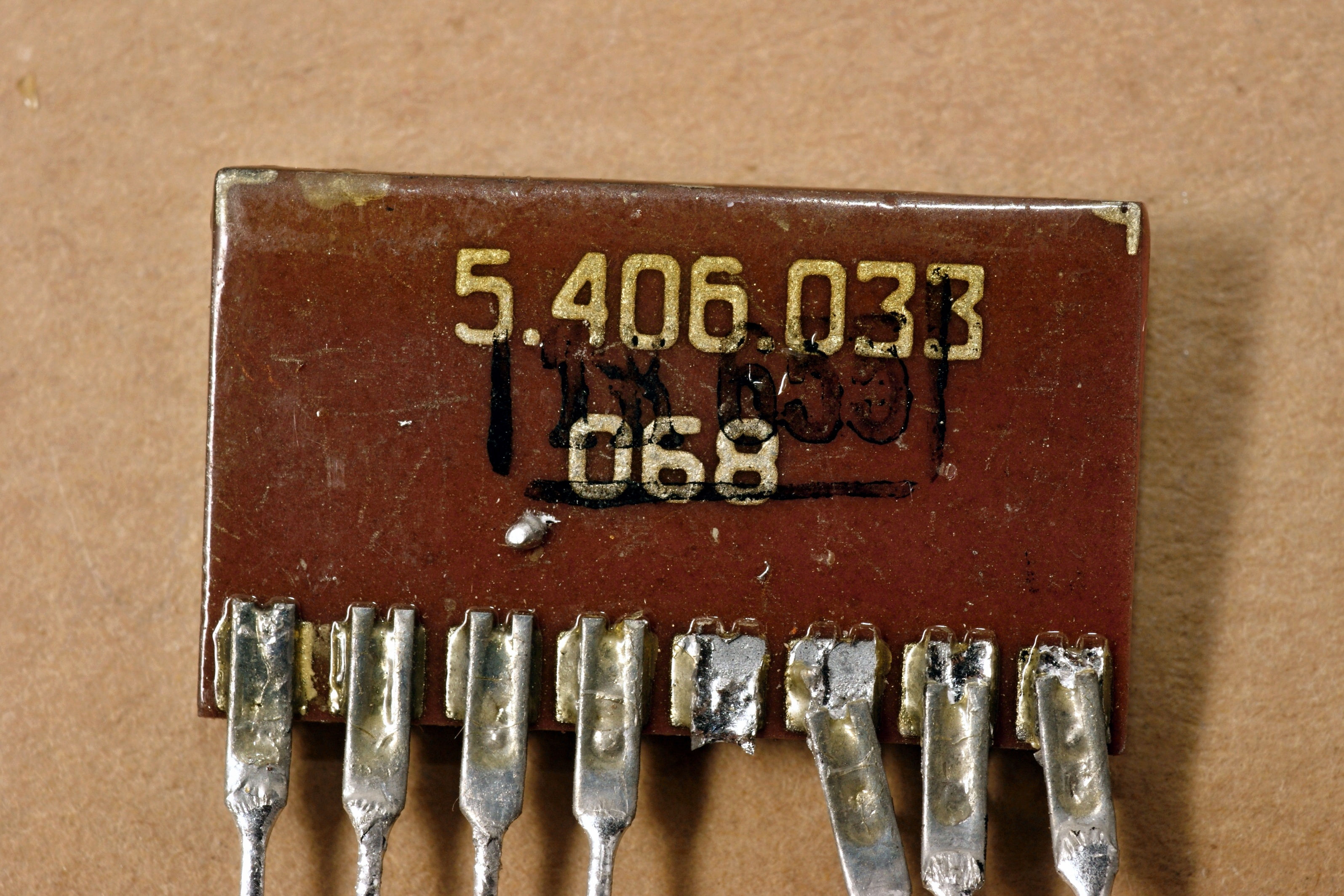

5.406.033

Высокочастотный каскад смесителя или преобразователя частоты.
