60ГМ4Я-Д

(фото с форума Портативное ретрорадио)

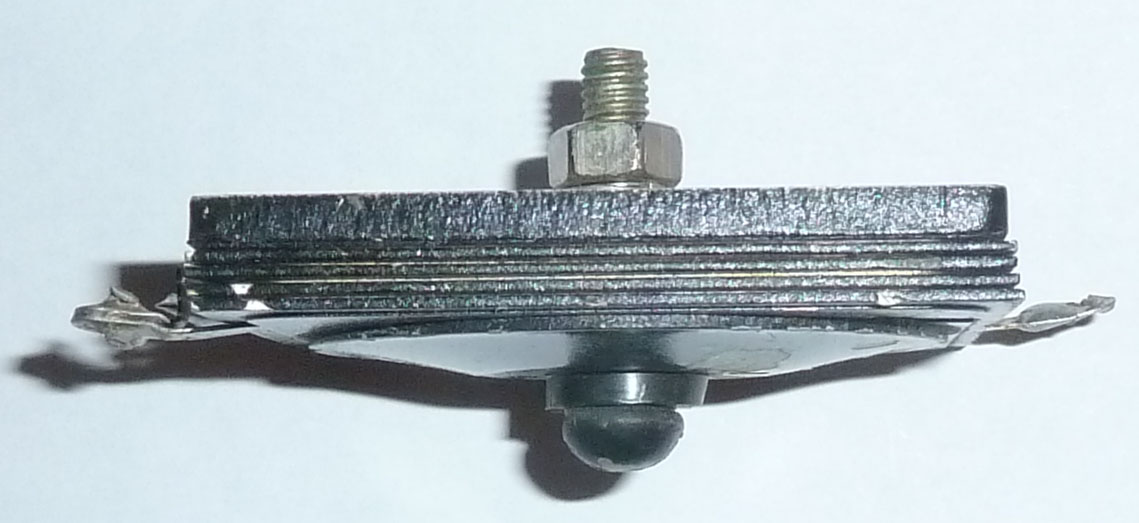

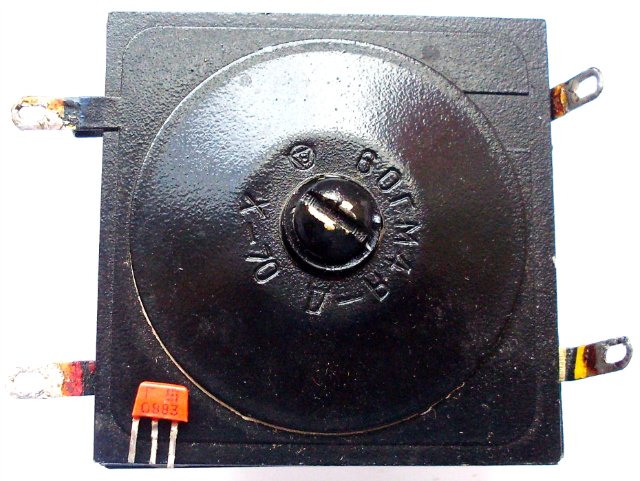

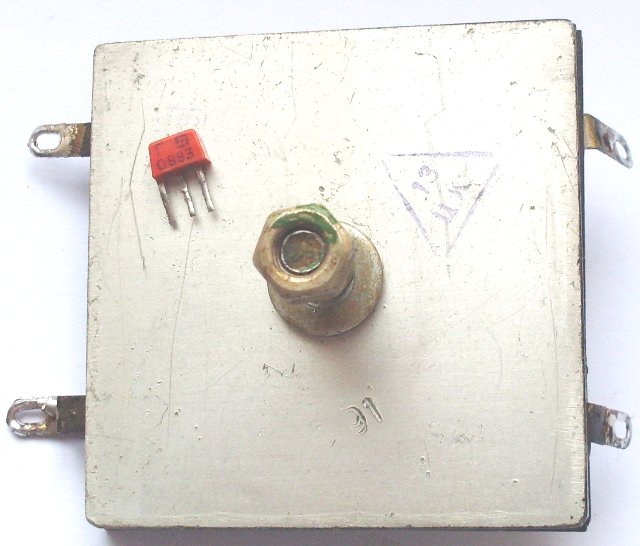

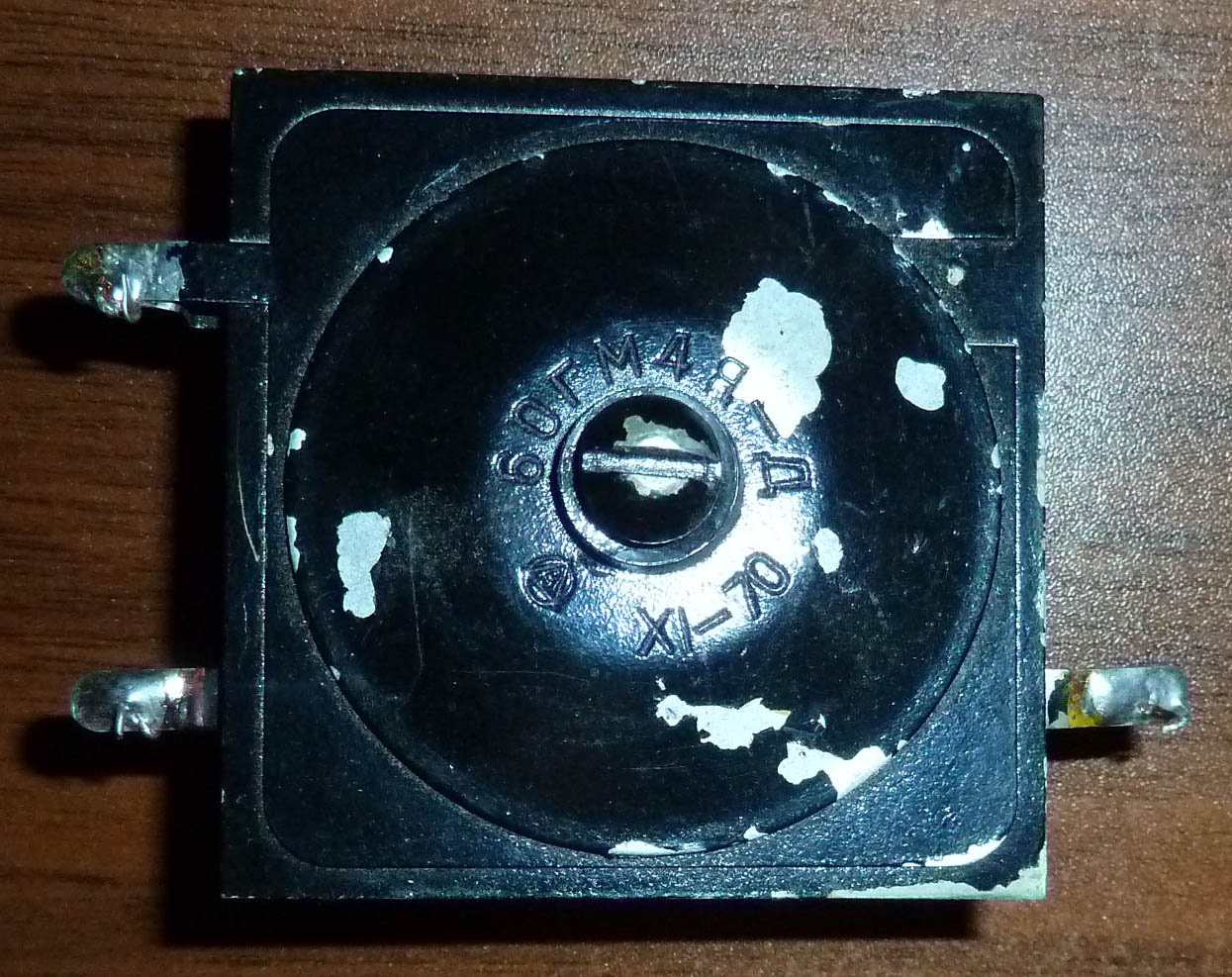

Селеновый однофазный мост сплошной сборки на стяжном стержне, с изолированным радиатором.

Параметры номинального режима - подводимое напряжение 25 В, выпрямленное напряжение 18 В, выпрямленный ток 1,7 А.

Этот выпрямитель относится к так называемой серии "Контакт". Выпрямители селеновые сплошной сборки типа «Контакт» предназначены для преобразования переменного тока частотой до 2000 Гц в ток постоянного направления (выпрямленный ток), применяются в различной радиотехнической аппаратуре, для питания силовых цепей портативных транзисторных магнитофонов и других установках и приборах. Особенность конструкции - в целях снижения переходного сопротивления элемента между слоем алюминия, покрытого висмутом, и селеном наносится тонкий слой теллура; это даёт возможность увеличить плотность тока.

Производитель - завод полупроводниковых приборов, Йошкар-Ола (бывш. ПО "Изотоп").

Общие данные на селеновые выпрямители и справочный листок на выпрямители из элементов размером 60х60мм.

(фото с форума Портативное ретрорадио)

(фото с форума Портативное ретрорадио)

(фото с форума Портативное ретрорадио)
