67001, 67002, 67003

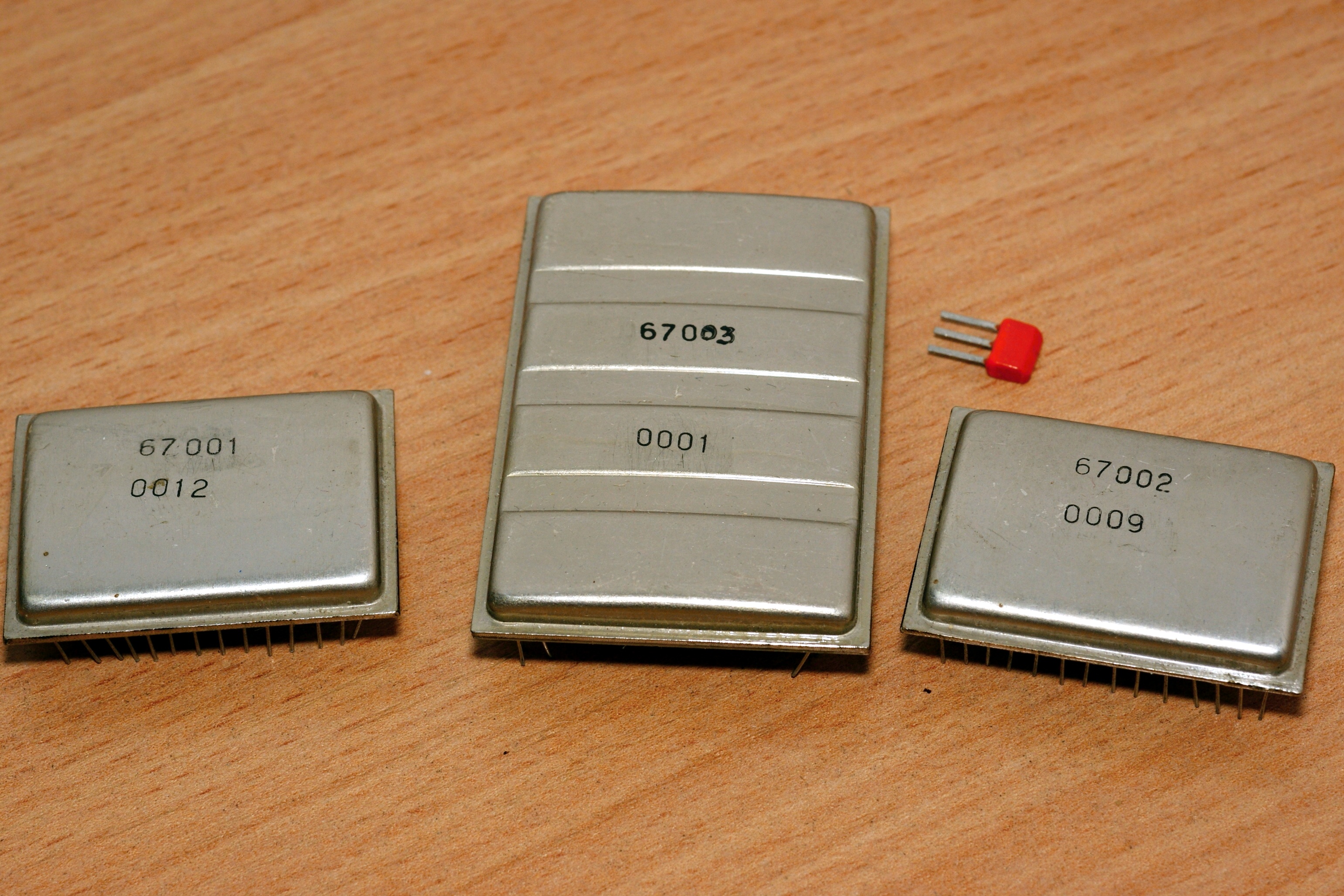

Микросборки со странной маркировкой, не подходящей ни под один стандарт. Однако она свойственна спецразработкам киевского НИИ им. Д. Мануильского (известным также как НИИ МАРС) - это последние цифры децимального номера, который полностью должен выглядеть как Е8х.х67.001 и т.п. Серийный выпуск подобных микросхем обычно был организован на киевском же заводе "Радиоизмеритель", вероятно и эти образцы оттуда же.

Назначение неизвестно. Внутри имеют семь кристаллов 140УД6, плюс небольшую обвеску из резисторов и конденсаторов.

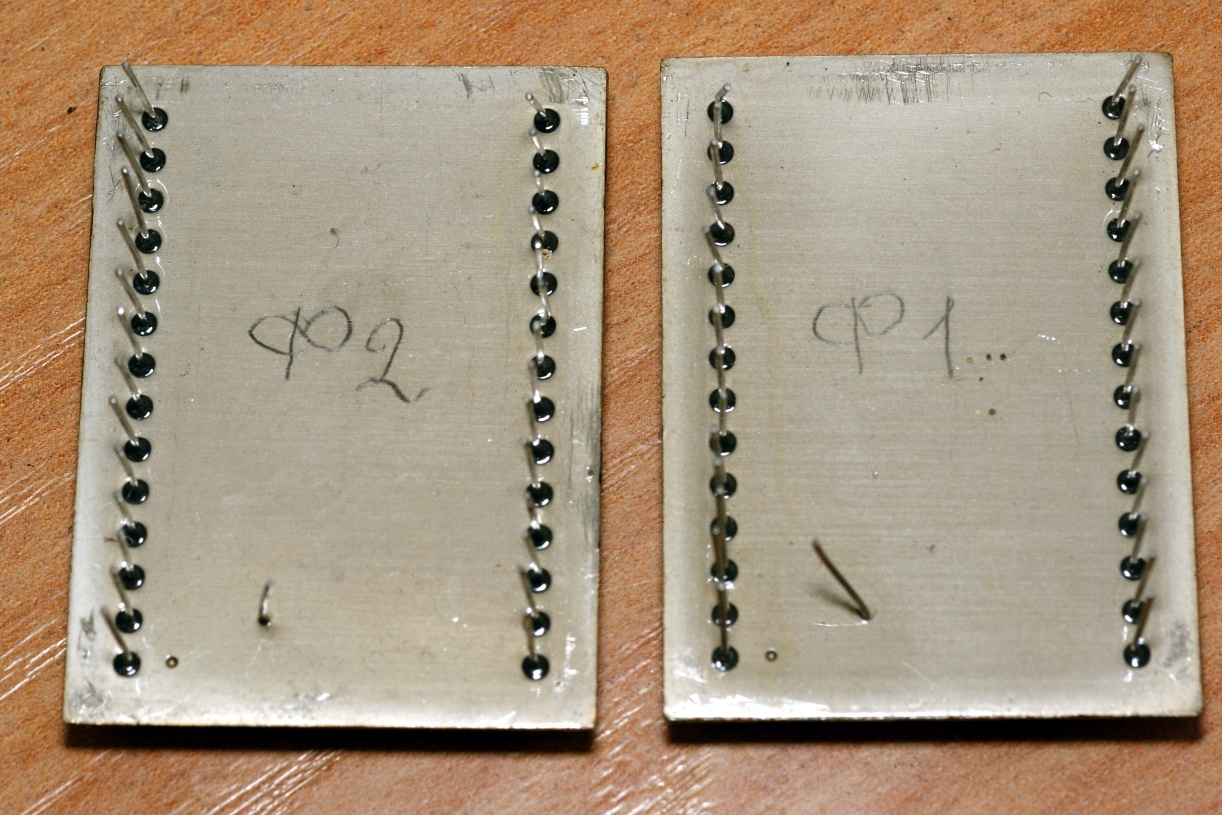

На оборотной стороне двух сборок поменьше имеются надписи карандашом, возможно они что-то обозначают :)))

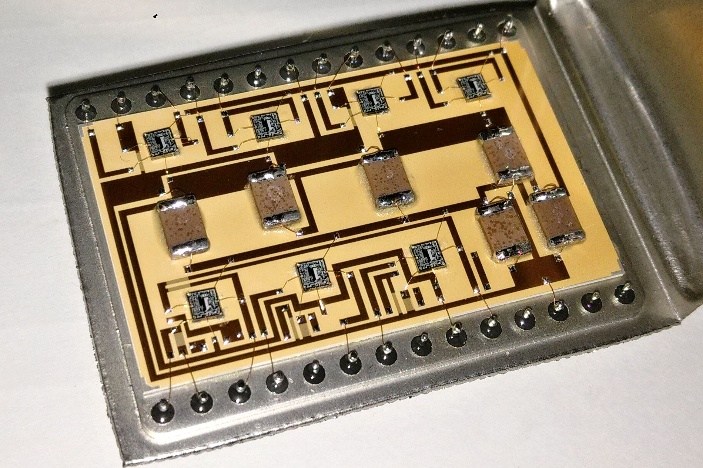

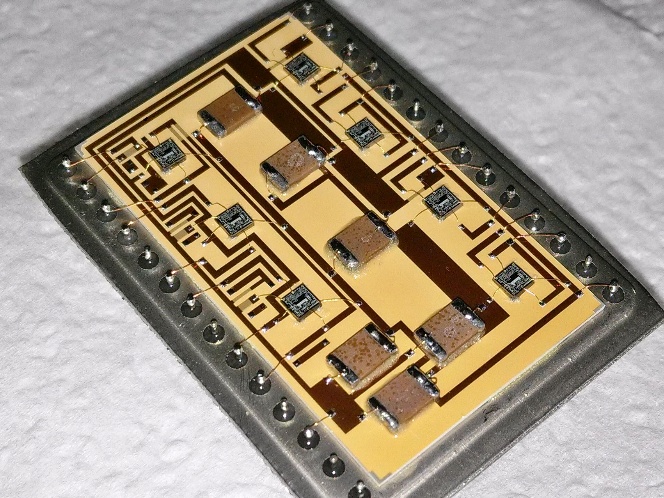

По внутренностям 67002 я было предположил что это некий фильтр. Но нет, там 3 усилителя, 2 повторителя и 2 компаратора, выполненных на ОУ.


(фото Александра Назаренко)


(фото Александра Назаренко)

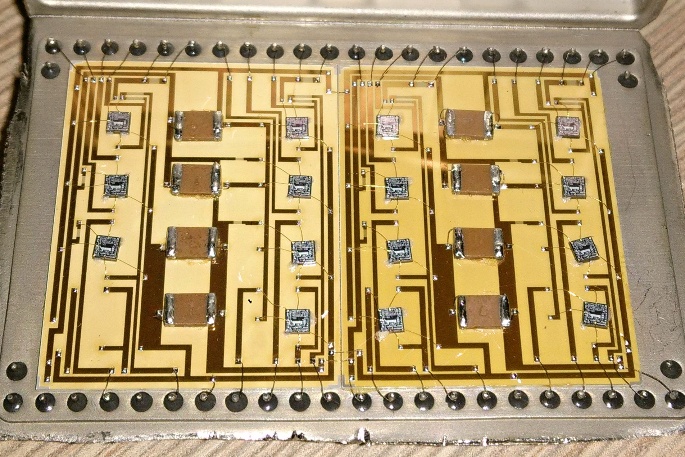

67003 представляет из себя примерно то же самое:


(фото Александра Назаренко)
