6А3П

лампа 6А3П

Гептод с двойным управлением. За этим тривиальным названием скрывается необычная конструкция.

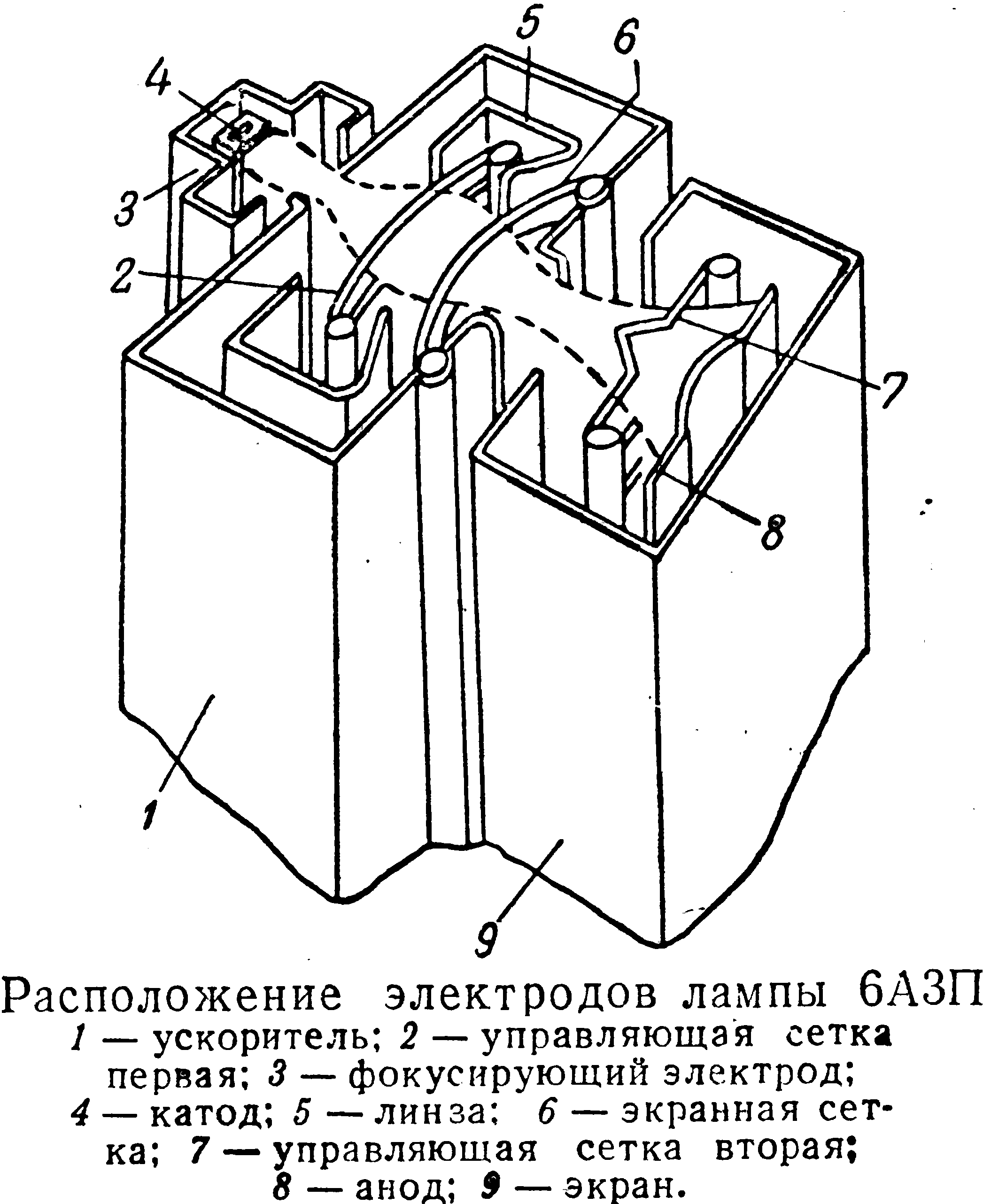

6А3П — электронно-лучевая лампа с двойным сеточным управлением. Она представляет собой как бы последовательное включение двух триодов с общим сфокусированным электронным потоком. Фокусировка потока в плоский луч выполняется при помощи щелевой электронной оптики, как в осциллографических трубках.

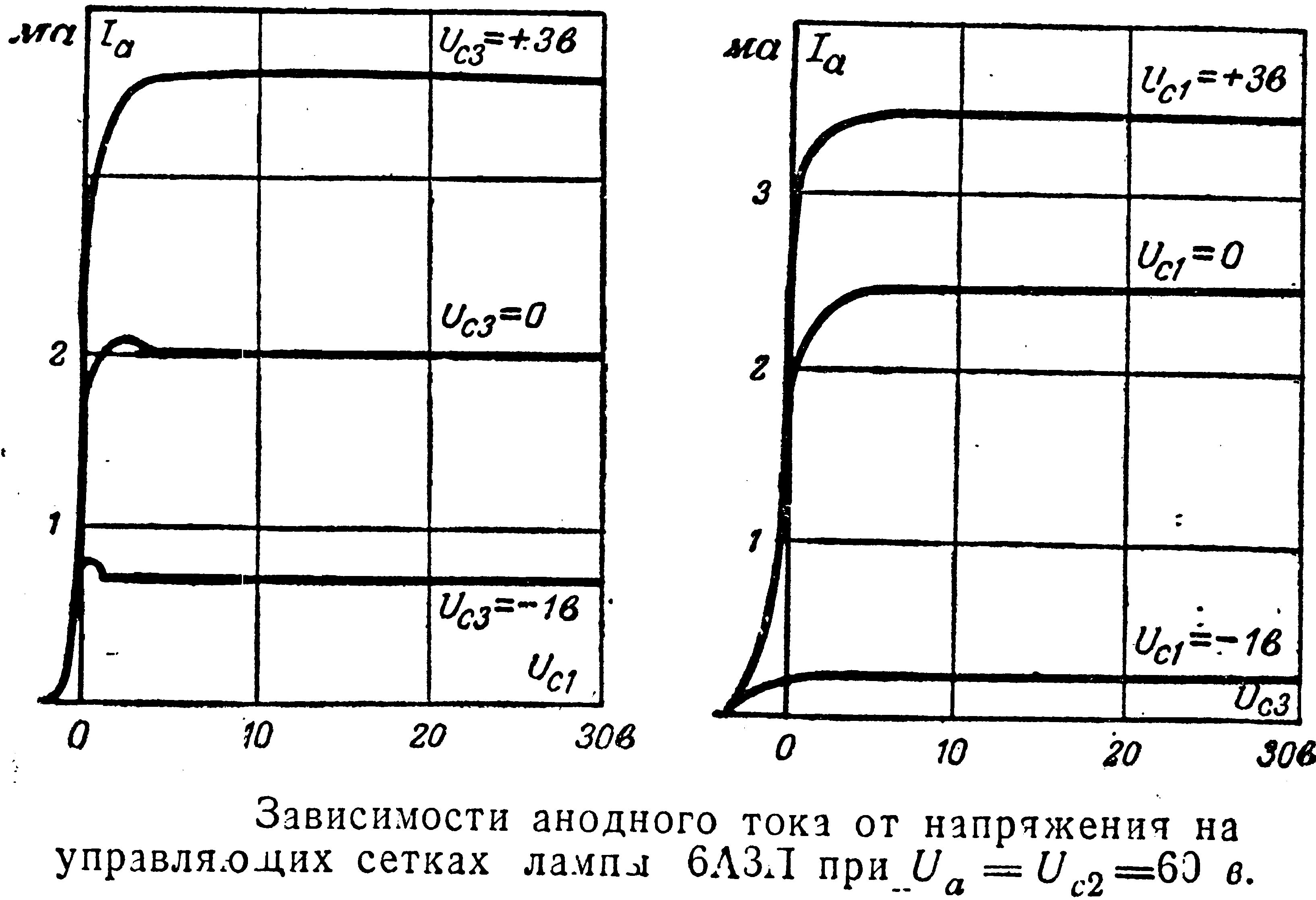

Небольшое отрицательное напряжение на любой из управляющих сеток полностью запирает лампу, а положительное— открывает. Лампа была предназначена для использования в ограничителях и дискриминаторах телевизионных приемников, схемах совпадений и антисовпадений счётных машин. Но большого распространения она не получила, хотя и выпускалась как минимум до конца 70-х годов.

Справочные данные на неё из отраслевого каталога и подробная статья из журнала "Радио".

Скопирована она была с американской 6BN6. Разработчиком 6А3П был фрязинский НИИ-160 (ныне НПП "Исток"); производство с середины 50-х годов было организовано на фрязинском заводе "Рений" (опытном заводе при НИИ), а позднее перенесено в Новосибирск на опытный завод при НИИ "Восток".

лампа 6А3П

лампа 6А3П

лампа 6А3П

лампа 6А3П

лампа 6А3П

Источники:

1. Н.В. Черепнин. Электронные лампы для широкополосных усилителей. - Государственное энергетическое издательство, М.-Л. 1958.
2. Д. С. Гурлев. Справочник по электронным приборам. - Киев, Государственное издательство технической литературы УССР, 1962.
3. Автоматизация производства и промышленная электроника. В 4 тт. Гл. ред. А.И. Берг и В.А. Трапезников. т. 2. М., "Современная энциклопедия", 1963 (Энциклопедии. Словари. Справочники). т. 2. К-Погрешность измерений. 1963.
4. Д. С. Гурлев. Справочник по электронным приборам. Издание третье, дополненное.- Киев, издательство "Технiка", 1964.
5. Дыкин А.В. Электронные и полупроводниковые приборы. М.-Л., изд-во "Энергия". 1965.
6. Д. С. Гурлев. Справочник по электронным приборам. Издание четвертое, переработанное и дополненное.- Киев, издательство "Технiка", 1966.
7. Электровакуумные приборы. Справочник. Том III. Приемно-усилительные лампы. Издание третье. Научно-исследовательский институт, 1968.
8. А.Сокачев. Електронни лампи. Характеристики. Библиотека на електромонтьора. Държавно издателство "Техника", София, 1981.
