6А4П

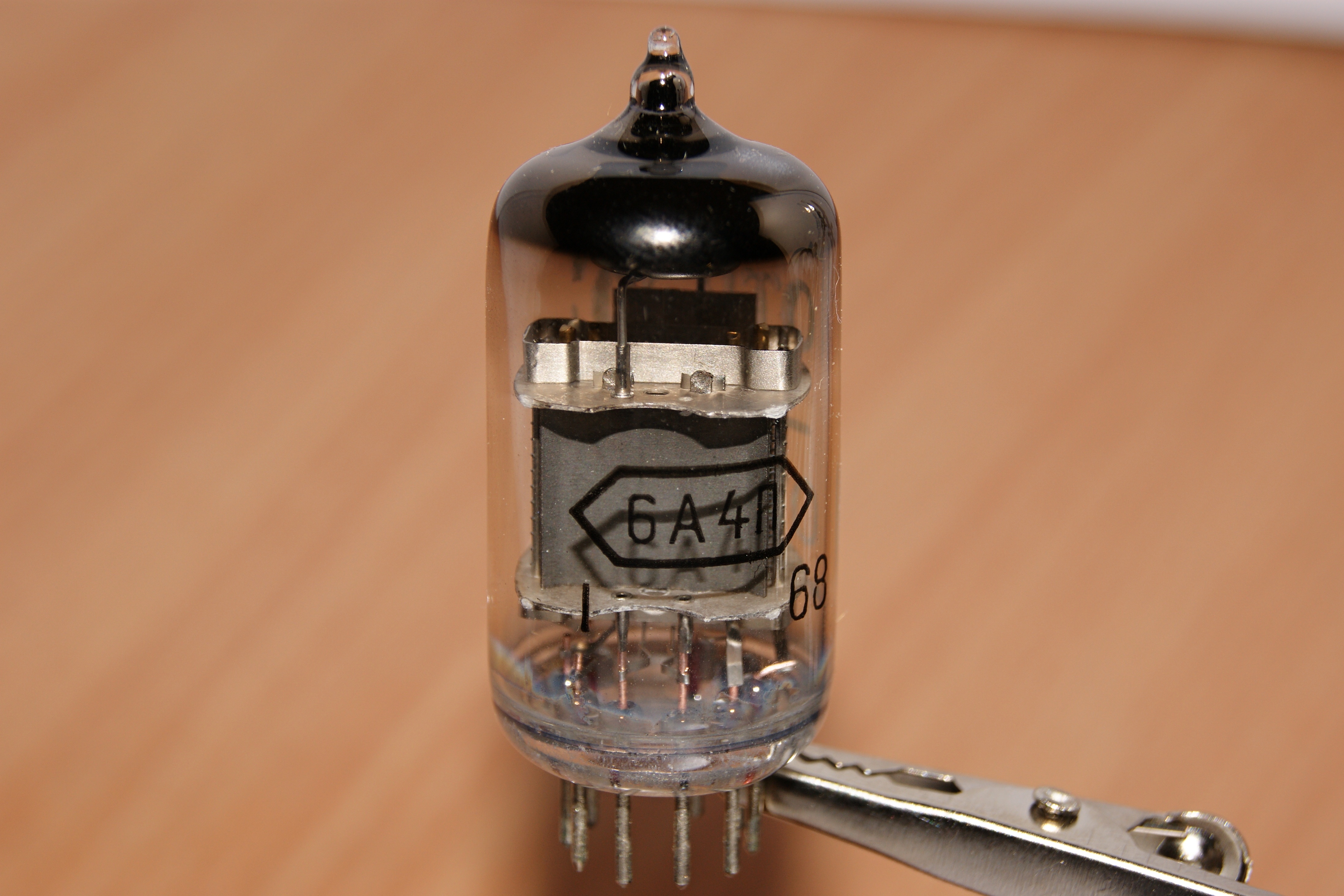

лампа 6А4П

Ещё одна не вполне обычная лампа, и вроде бы гептод-преобразователь, но для работы в импульсном режиме!

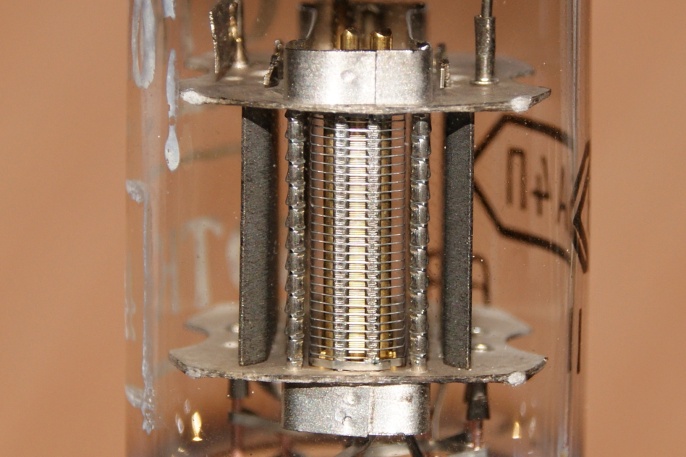

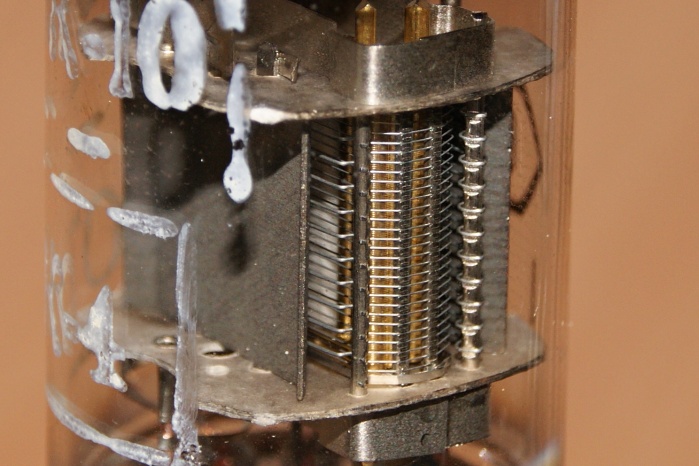

6А4П - это пятисеточный гептод, имеющий 4 независимых сетки (пятая сетка объединена с катодом). Она входила в разработанную в середине 50-х годов группу сверхширокополосных (на тот момент) ламп с рамочными сетками. В этих лампах катод имеет плоские рабочие поверхности, а первая сетка с натягом наматывается на траверсы строго фиксированного диаметра, соединенные в рамку жесткими поясками. Такая конструкция позволяет очень точно установить расстояние между катодом и сеткой и сделать его малым, что и обеспечивает широкополосность.

Справочные данные на неё из отраслевого каталога.

Разработчиком 6А4П был фрязинский НИИ-160 (ныне НПП "Исток"). Производство организовано на фрязинском заводе "Рений" (опытном заводе при НИИ), а позднее перенесено в Новосибирск на опытный завод при НИИ "Восток".

Лампа эта довольно редка и в литературе упоминается мало. ТУ на неё "согласованы с генеральным заказчиком", нормируется напряжение виброшумов... можно предположить, что применение её было весьма специальным и ограниченным.

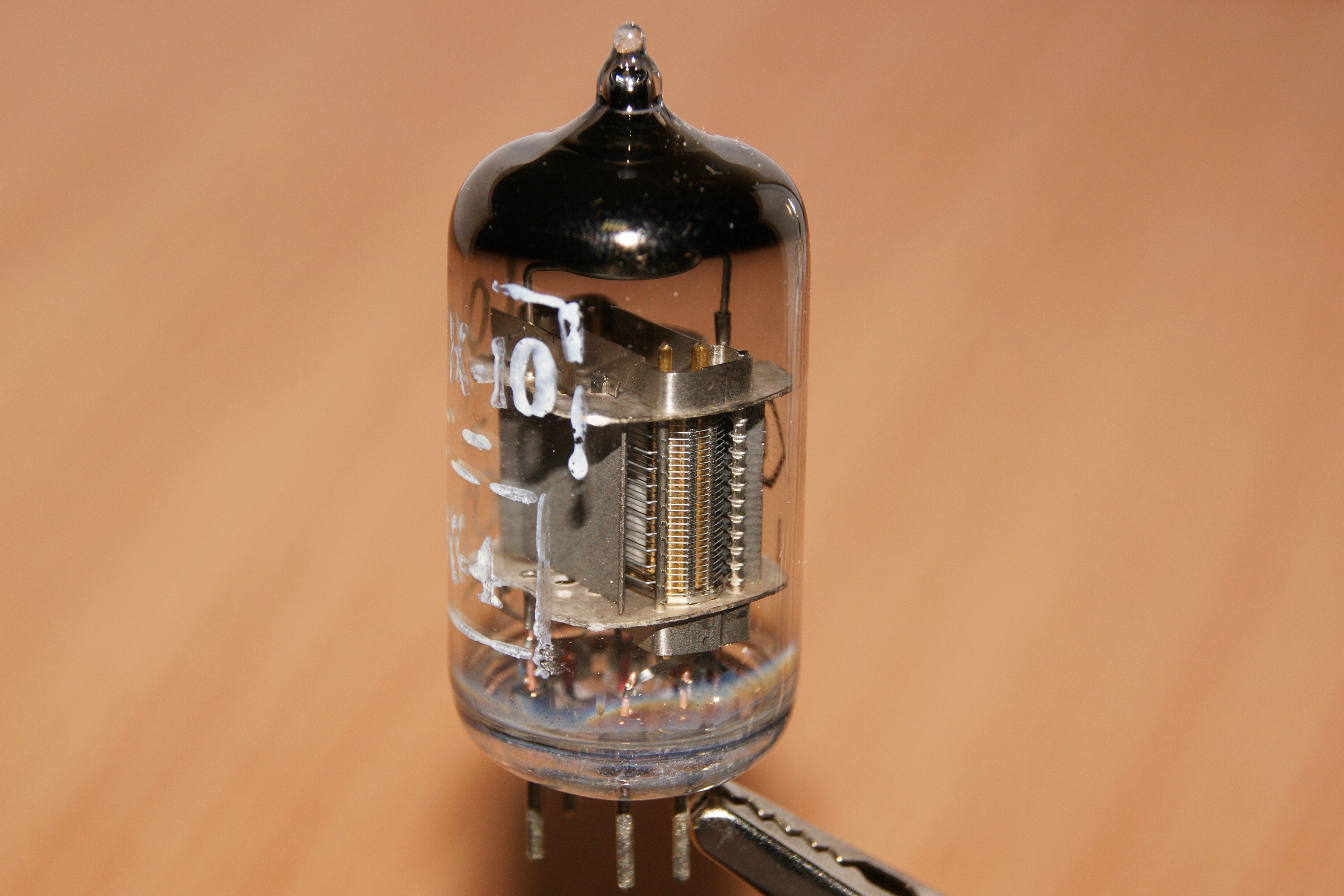

лампа 6А4П

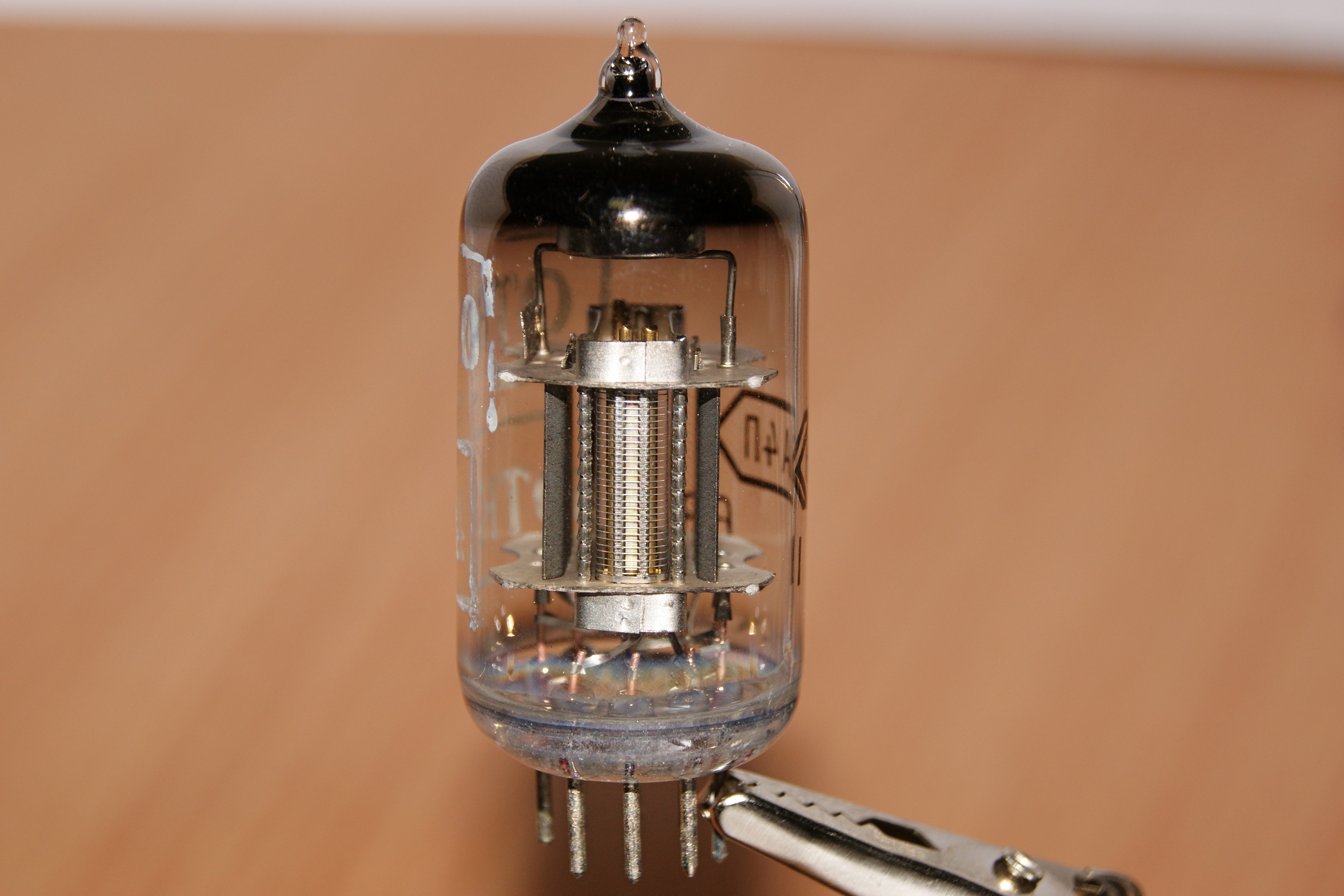

лампа 6А4П

лампа 6А4П

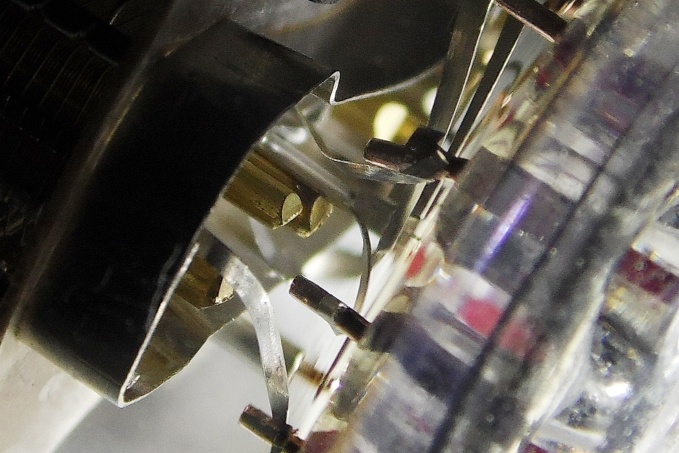

(фото с форума "Портативного ретрорадио")

лампа 6А4П

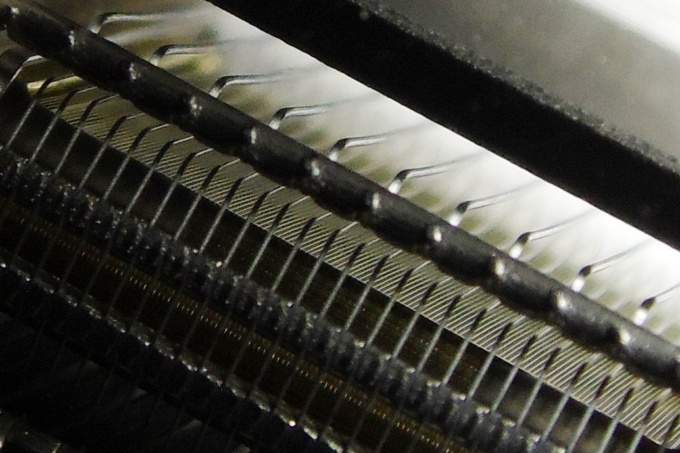

(фото с форума "Портативного ретрорадио")

лампа 6А4П

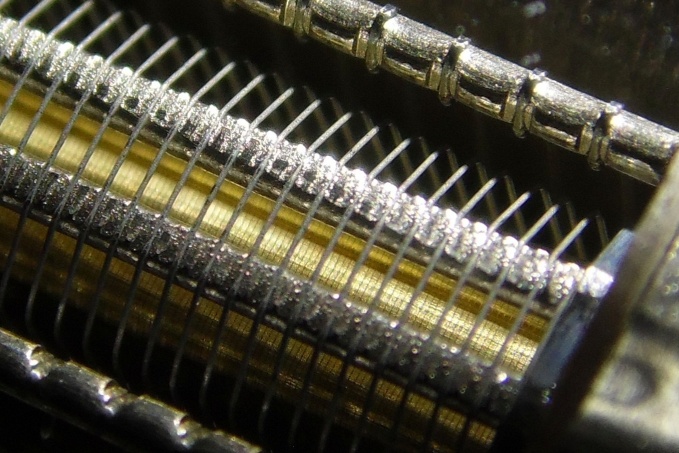

(фото с форума "Портативного ретрорадио")

Источники:

1. Д. С. Гурлев. Справочник по электронным приборам. Издание четвертое, переработанное и дополненное.- Киев, издательство "Технiка", 1966.
2. Электровакуумные приборы. Справочник. Том III. Приемно-усилительные лампы. Издание третье. Научно-исследовательский институт, 1968.
3. А.Сокачев. Електронни лампи. Характеристики. Библиотека на електромонтьора. Държавно издателство "Техника", София, 1981.
