6А7

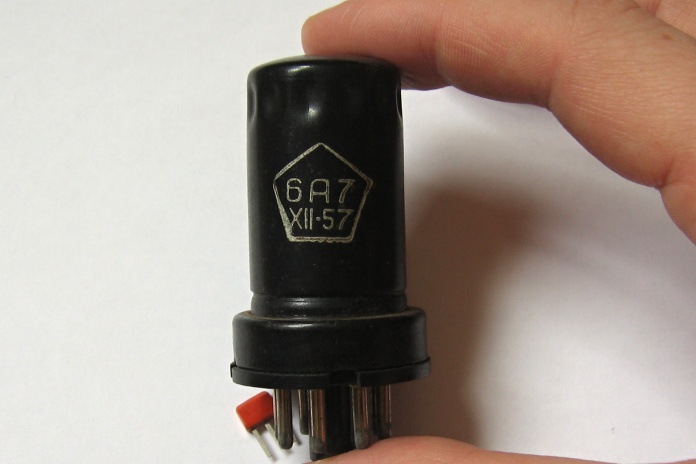

Вот вовсе не редкая, а наоборот, очень массовая радиолампа. Но место своё в отечественной истории она занимает заслуженно.

Разработчиком 6А7 был, скорее всего, новосибирский НИИ-617 (НЭВЗ). Появилась она в конце 40-х годов и выпускалась в Новосибирске очень долго, до конца Союза. Справочные данные и заводской паспорт на неё.

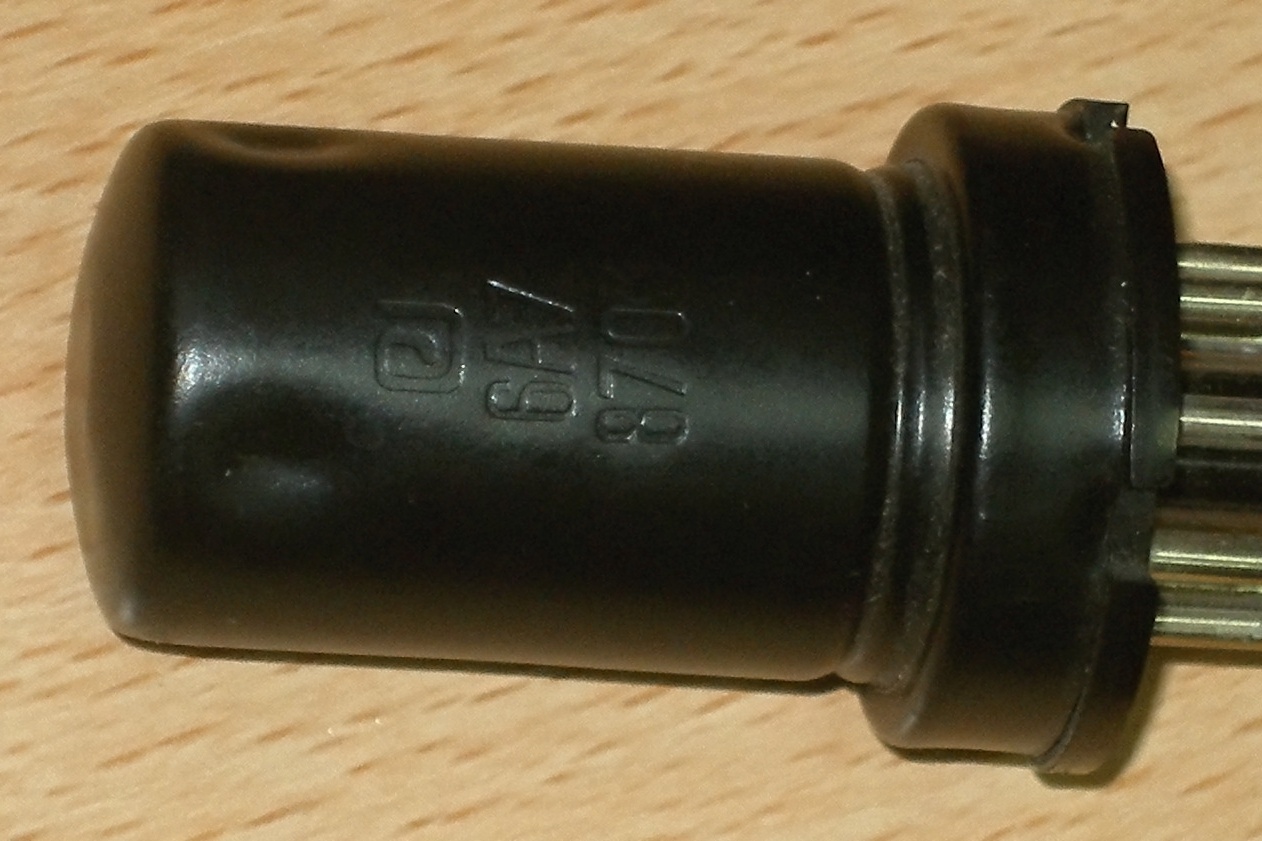

6А7 - одноцокольный гептод (пятисеточная лампа) для преобразования частоты, скопирована с американской 6SA7. Замечание про одноцокольный имеет смысл, поскольку все ранние металлические лампы были двухцокольными, на второй цоколь (колпачок сверху баллона) у них выводилась управляющая сетка. Но это было неудобно и в производстве, и в эксплуатации.

При использовании этой лампы в качестве преобразовательной, первые две сетки включаются как управляющая сетка и анод трехэлектродной лампы гетеродина. Напряжение сигнала подается на четвертую сетку, а третья и пятая сетки являются экранирующими и находятся под постоянным положительным потенциалом.

Специальная внутренняя конструкция обеспечивала перехват отраженных сигнальной (третьей) сеткой электронов второй сеткой и непопадание их в пpикатодное пространство. Поэтому влияние сигнальной цепи на гетеродинную было снижено, и стабильность частоты гетеродина, сделанного по тpехточечной схеме на катоде и первой сетке при заземленной по ВЧ второй сетке, оказалась выше, чем у иных ламп аналогичного назначения.

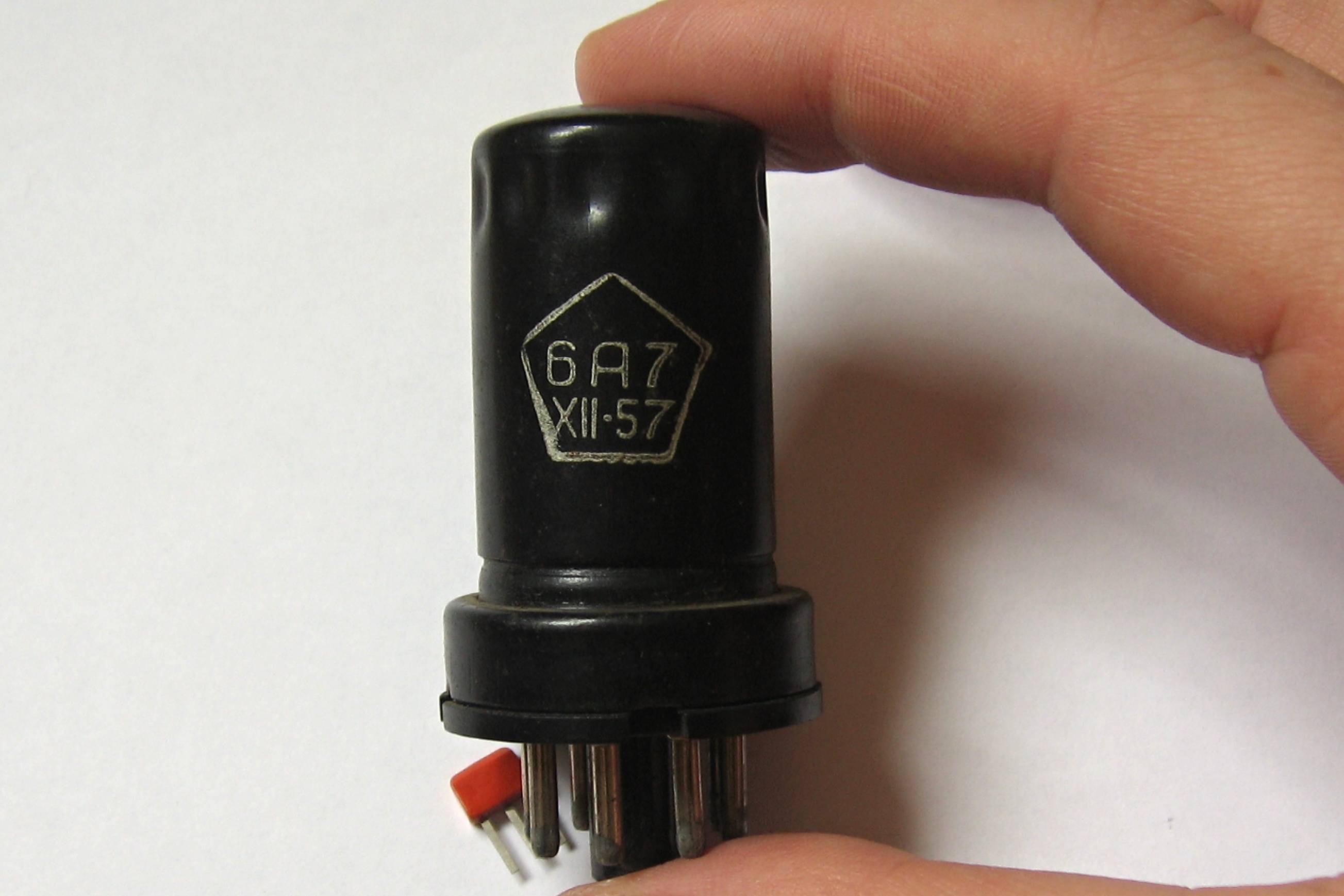

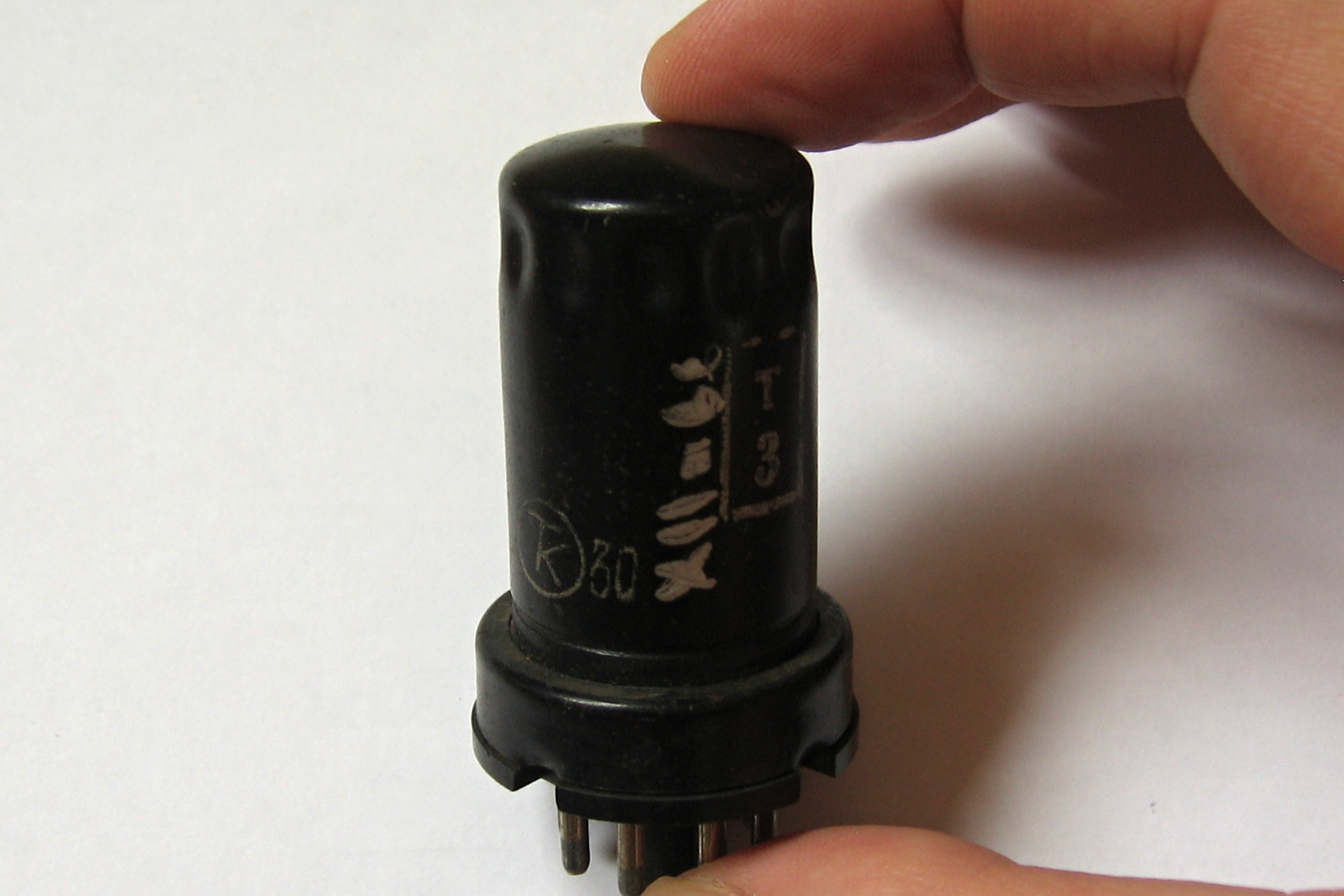

У ранних выпусков кожух был иной формы, с выступов наверху. Вероятно, это наследие двухцокольной конструкции:

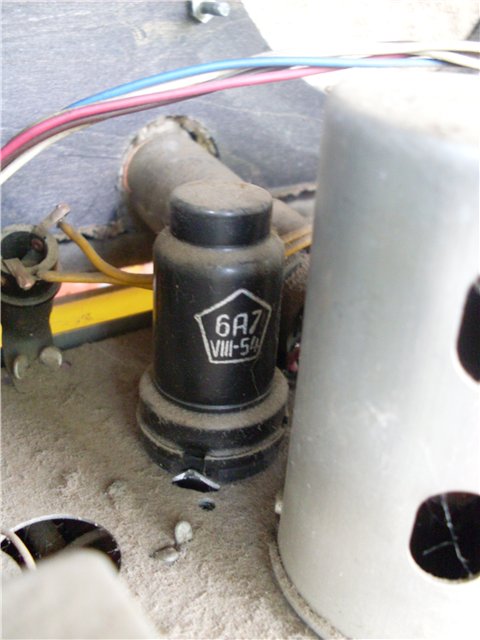

(фото с форума "Портативного ретрорадио")
