6А8

лампа 6А8

Пентагрид (гептод, пятисеточная лампа) косвенного накала для преобразования частоты, октодного типа, т.е. имеется анод гетеpодина после пеpвой сетки. Он назван втоpой сеткой, соответственно пеpвая экpаниpующая сетка считается тpетьей, а сигнальная сетка - четвеpтой. Лампа "ваpимю" - с конструкцией, обеспечивающей значительное изменение крутизны в рабочем участке анодно-сеточной характеристики .

Это первая отечественная лампа серии "А". Почему же у неё номер 8, а не номер 1?

Эта лампа вошла в самую первую очередь (из 8 типов) металлических ламп, лицензия на которые была закуплена СССР у американской фирмы RCA. Их серийное производство было развернуто к 1937 году на ленинградском заводе "Светлана" и на фрязинском заводе №191 (завод "Радиолампа", после войны ставший НИИ-160, а ныне НПП "Исток"). В связи с эвакуацией, выпуск лампы затем "переехал" на новосибирский опытный завод НИИ-617 (НЭВЗ).

6А8 является копией американской... внезапно, 6A8! У нас не стали трогать название, заменив лишь латиницу на кириллицу. К тому же по довоенной системе обозначений, также унаследованной от американской, третий элемент означал вовсе не порядковый номер лампы в группе, а количество выведенных на штырьки электродов. Как по мне, не слишком осмысленно; полагаю, так думали и в СССР, отчего уже к 1940 году сменили систему на внешне схожую, но внутренне другую.

А 6А8 так и осталась до конца своего выпуска со своим названием - вроде бы привычным, но всё же из другой эпохи...

Она нашла очень широкое применение в радиосвязи, от профессиональных устройств до бытовых радиоприёмников. Что определило для неё долгую жизнь, выпускалась она и в 80-ые годы.

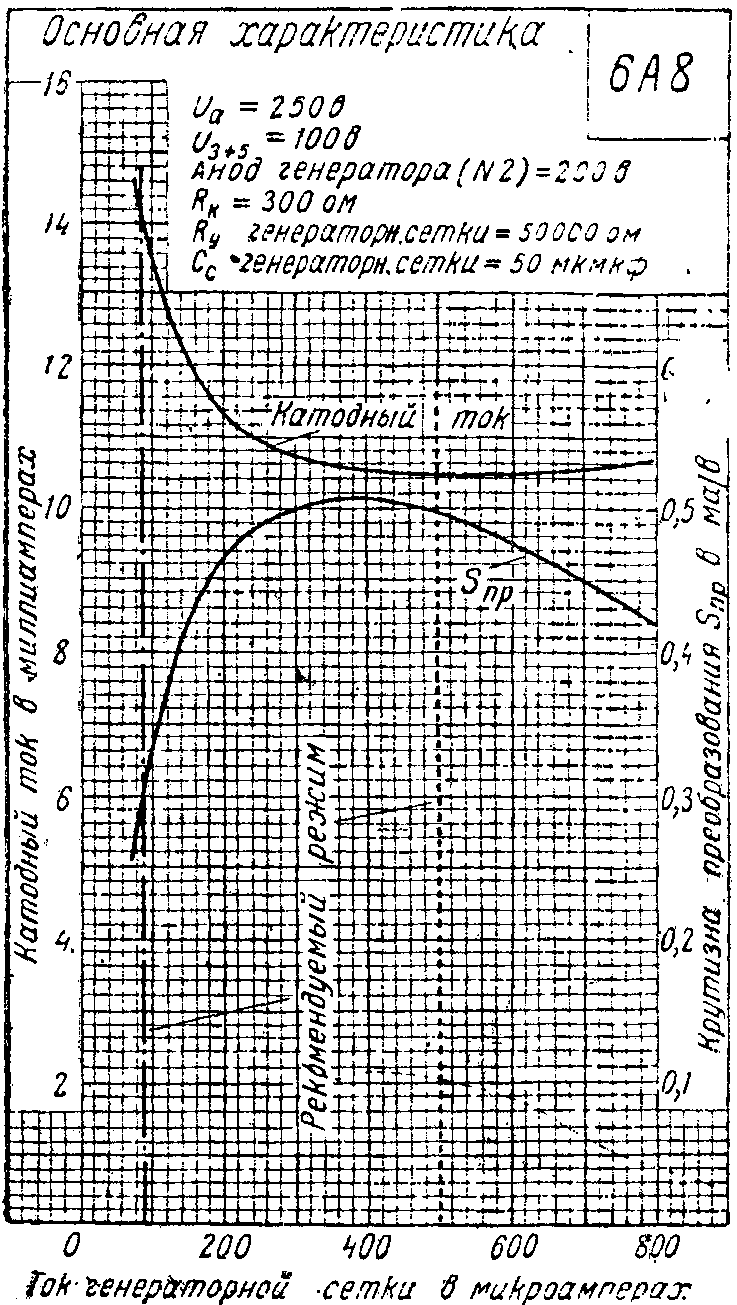

Справочные данные на неё и заводской паспорт.

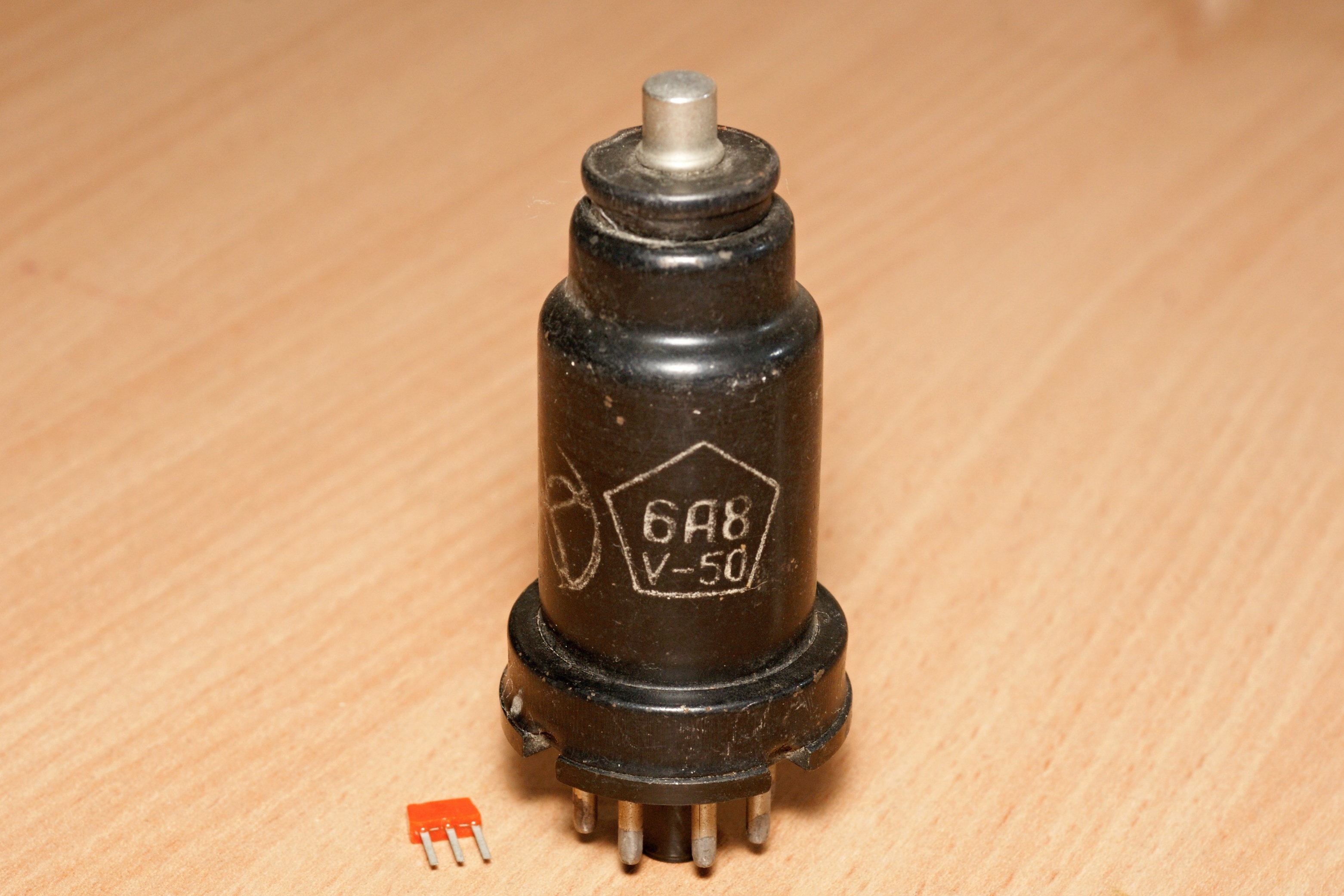

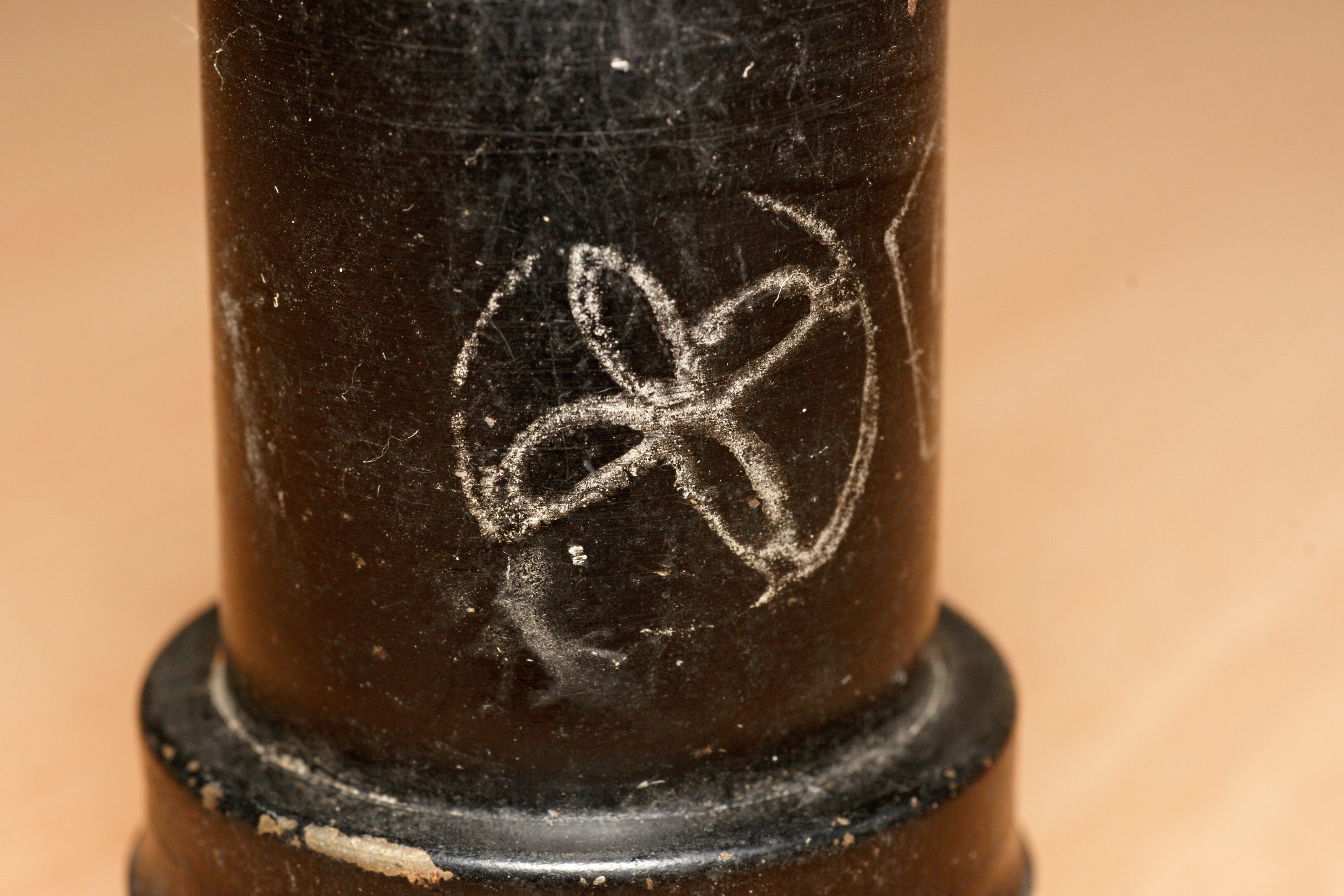

Интересное клеймо на этом экземпляре...

лампа 6А8

лампа 6А8

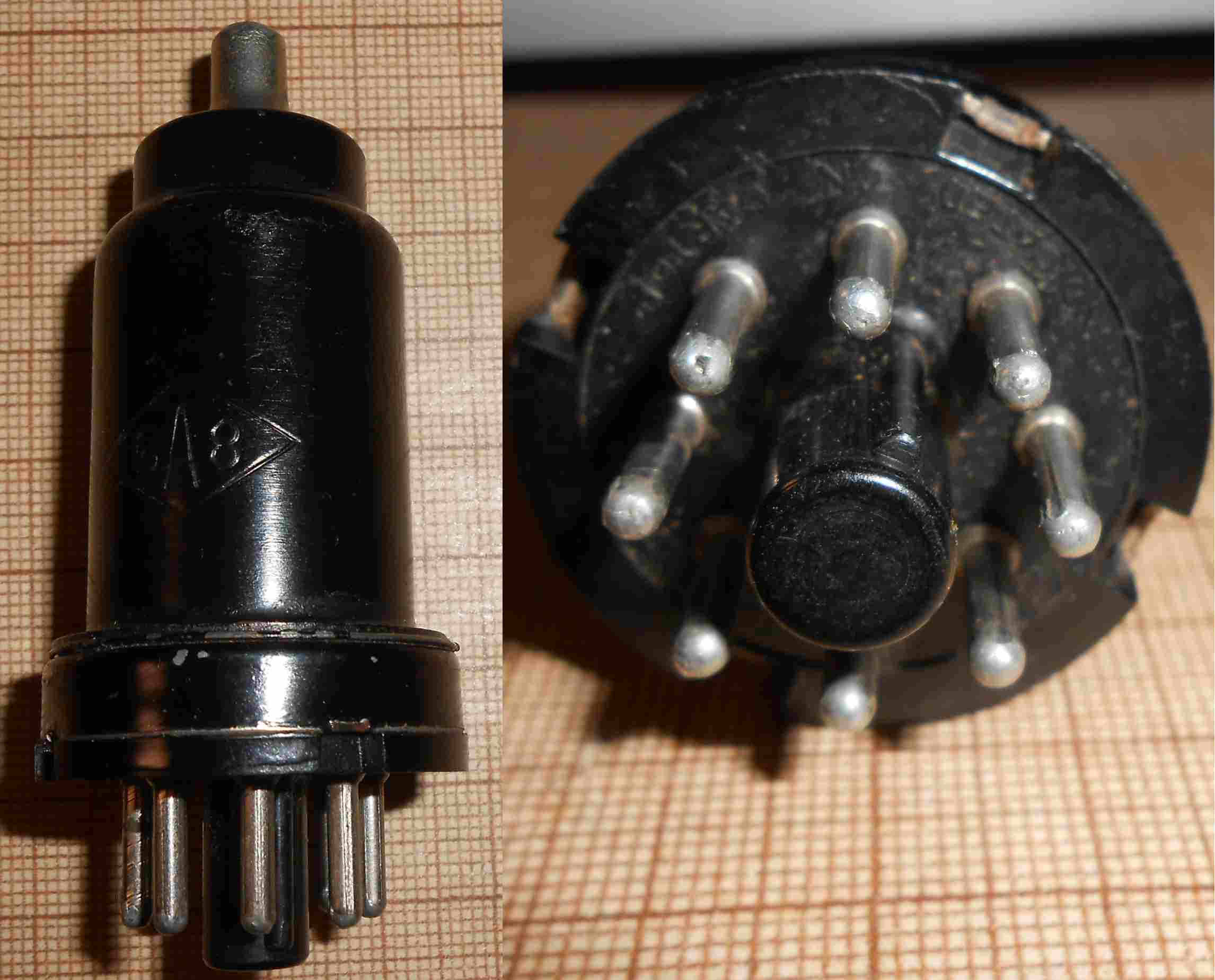

(фото с форума "Портативного ретрорадио")

лампа 6А8

Источники:

1. З.Б. Гинзбург, И.П. Жеребцов. Техника коротких волн. Радиоиздат, Москва, 1938.
2. Металлические лампы. - Радиофронт, №7, 1938.
3. Радиовещательные приемники (ремонт и налаживание) - КОИЗ, М.-Л., 1941.
4. Справочник по войсковым и танковым радиостанциям. Часть 3 из 3. Военное издательство Народного Комиссариата Обороны. Москва - 1943.
5. Справочник по радиоаппаратуре для инженеров и техников связи Гражданского Воздушного Флота. Самолетное радиооборудование. Редакционно-издательский отдел Аэрофлота. Москва - 1948.
6. Справочник по радиоаппаратуре для инженеров и техников связи Гражданского Воздушного Флота. Радионавигационное оборудование аэропортов. Редакционно-издательский отдел Аэрофлота. Москва - 1948.
7. В.И. Раков. Электровакуумные приборы. Ленинградская Краснознаменная Военно-Воздушная Инженерная Академия. Ленинград - 1949.
8. Г.А. Тягунов. Электровакуумные приборы. М.-Л., Госэнергоиздат, 1949.
9. В.В. Михайлов. Рецептурный справочник радиолюбителя. - Ростов н-Д., Ростовское областное книгоиздательство, 1950
10. И.Л. Каганов. Электронные и ионные преобразователи (основы промышленной электроники). Часть первая. Электронная техника. - Государственное энергетическое издательство. М. - Л. 1950.
11. Элементы и детали любительских радиоприемников (Справочная книга). Под общей редакцией В.В. Енютина. М.-Л., Госэнергоиздат, 1950. (Массовая радиобиблиотека. Вып. 55)
12. А.Д. Фролов. Справочник конструктора радиовещательных приемников. М.-Л., Госэнергоиздат, 1951
13. Электровакуумные приборы широкого потребления. Каталог. - Министерство радиотехнической промышленности СССР, 1954
14. М.Д. Гуревич, М.Д. Гуревич – «Электровакуумные приборы». Военное издательство Министерства Обороны Союза ССР. Москва – 1955
15. Йордан Боянов. Характеристики на електронни лампи. Издава списание "Радио". София - 1956.
16. А. М. Бройде. Справочник по электровакуумным и полупроводниковым приборам. - М.-Л. Государственное энергетическое издательство, 1957. (Массовая радиобиблиотека. Вып. 269).
17. Зденек Брудна - Йозеф Поустка. Каталог электронных ламп. Прага, 1957г., Государственное издательство технической литературы.
18. В.С.Хахалин. Радиотехника в аэрологии. - Гидрометеорологическое издательство. Ленинград, 1957.
19. Справочник радиолюбителя. Издание второе. Под общей редакцией А.А. Куликовского. - Государственное энергетическое издательство. М. - Л., 1958. (МРБ 286).
20. Ваксер Э.Б. Электронные лампы для радиовещательных приемников и телевизоров. Минск, "Беларусь", 1966
21. А.Сокачев. Електронни лампи. Характеристики. Второ преработено и допълнено издание. Библиотека на електромонтьора. Книжка 10. Дял III-А. Държавно издателство "Техника", София, 1967.
22. Электровакуумные приборы. Справочник. Том III. Приемно-усилительные лампы. Издание третье. Научно-исследовательский институт, 1968.
23. А.Сокачев. Електронни лампи. Характеристики. Библиотека на електромонтьора. Държавно издателство "Техника", София, 1981.
24. Брусникин В.В. Эволюция схемно-технологических решений вещательных ламповых радиоприемников в СССР (1924 - 1975 годы). Диссертация на соискание ученой степени кандидата исторических наук. Институт истории естествознания и техники. г.Санкт-Петербург, 2007г.
25. История отечественной электроники. В 2-х томах. Том 1. - М: ЗАО "Издательский дом "Столичная энциклопедия", 2012.
