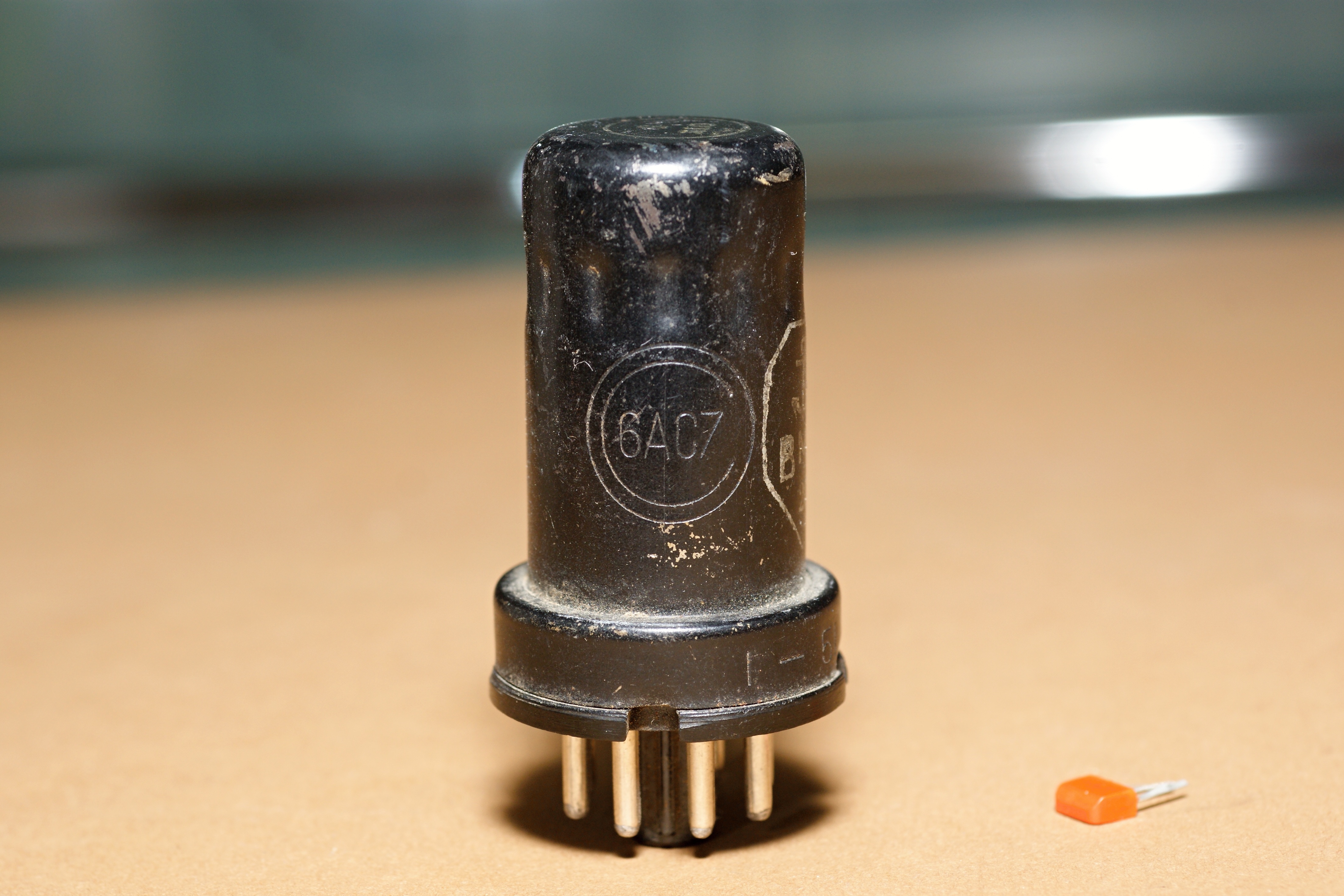

6AC7 - телевизионный пентод. Впрочем, исходно её история не слишком "телевизионна". Лампа появилась после войны (в 1948 году проходили госиспытания первых образцов), в ходе разработки самолёта Ту-4. А точнее сказать - в ходе копирования американского бомбардировщика B-29; при этом была воспроизведена и вся его электронная начинка, в том числе западная лампа 6AC7.
Сделано это было на ленинградском заводе №211 (т.е. "Светлана").
В конце 40-х годов её предполагали переименовать в 6Ж14Б, по новой системе обозначений. Однако этого не произошло, а с введением ГОСТ 5461-56 она получила название 6Ж4, какой мы её и знаем - выпускалась она очень долго.
 |
Анодное напряжение 300 В |
|
Напряжение экранирующей сетки 150 В (по некоторым источникам 200 В) |
|
Напряжение смещения -2 В |
|
Ток анода 10 мА |
|
Ток второй сетки 2,5 мА (или 3,0 мА) |
|
Коэффициент усиления 6750 |
|
Крутизна 9 мА/В |
|
Внутреннее сопротивление 750 кОм |
|
Максимальная мощность на аноде 3 Вт |
|
Входная емкость 11 пФ |
|
Выходная емкость 5 пФ |
|
Проходная емкость <0,015 пФ |

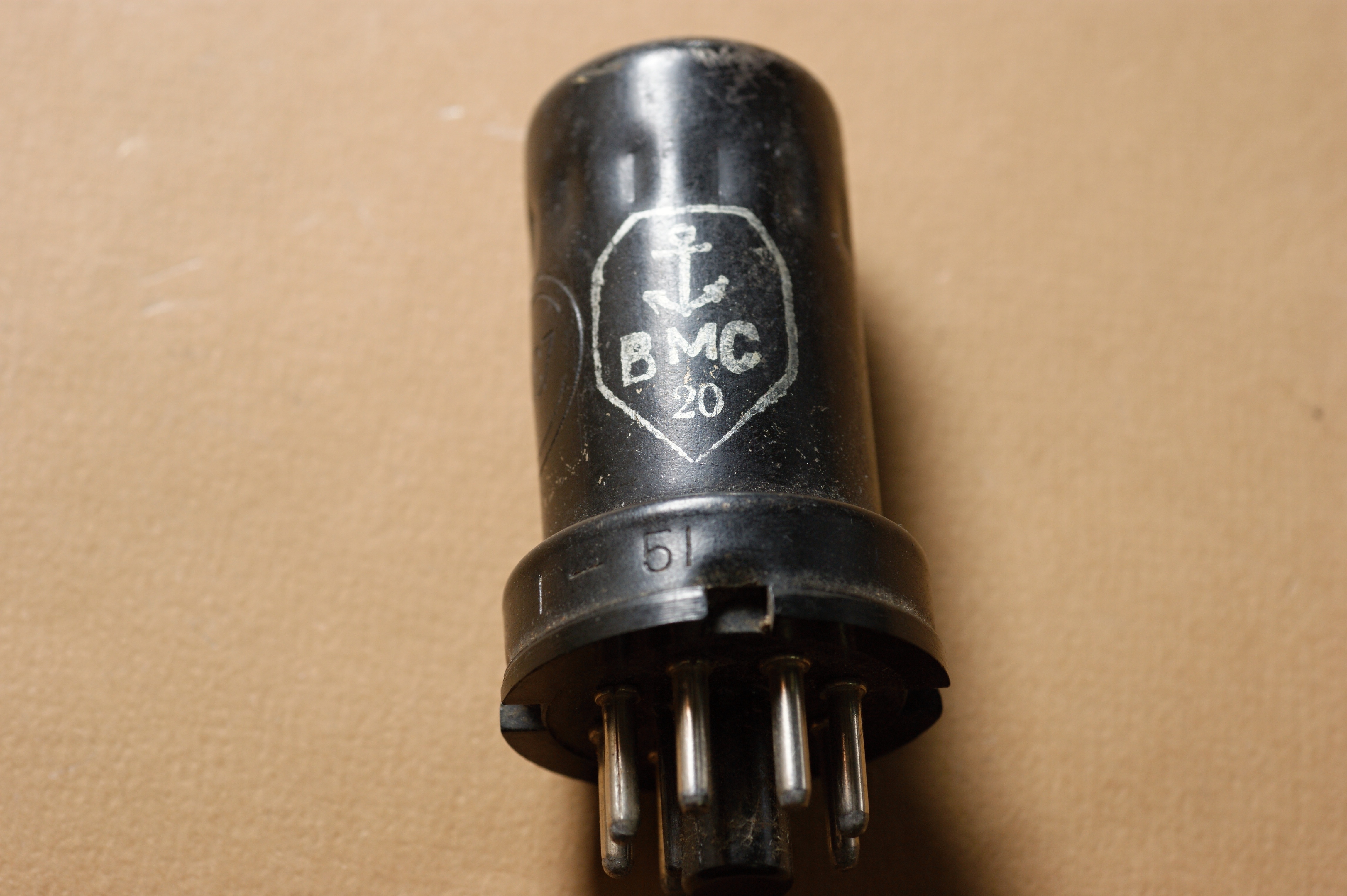

На моём образце штамп приёмки ВМС, так что эта лампа должна была где-то плавать...
Источники:
1. В.И. Раков. Электровакуумные приборы. Ленинградская Краснознаменная Военно-Воздушная Инженерная Академия. Ленинград -
1949.
2.
Г.А. Тягунов. Электровакуумные приборы. М.-Л., Госэнергоиздат,
1949.
3. Элементы и детали любительских радиоприемников (Справочная книга). Под общей редакцией В.В. Енютина. М.-Л., Госэнергоиздат, 1950. (Массовая радиобиблиотека. Вып. 55)
4. Справочник радиолюбителя. Издание второе.
Под общей редакцией А.А. Куликовского. -
Государственное энергетическое
издательство. М. - Л., 1958. (МРБ 286).
