6Л1П

лампа 6Л1П

Весьма необычная лампа - гептагрид (шестисеточная лампа) с разрывно-гистерезисной характеристикой. Также, будучи девятиэлектродной лампой, иногда именуется "нонод". Единственная подобная лампа в СССР.

Как понятно, лампа эта существенно нелинейна, с пороговой характеристикой. И предназначена была для работы в качестве нелинейного элемента в амплитудных дискриминаторах, ключевых схемах, запоминающих и счётных устройствах.

Разработчиком 6Л1П был фрязинский НИИ-160 (ныне НПП "Исток"); производство было организовано на фрязинском заводе "Рений" (опытном заводе при НИИ), а в конце 60-х перенесено в Новосибирск на опытный завод при НИИ "Восток".

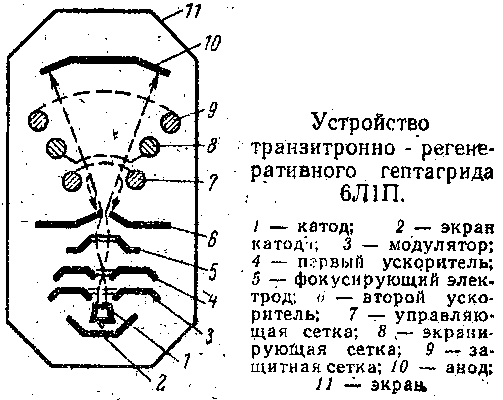

Конструктивно она представляет собой электронно-лучевой прибор, её электродная система выполнена в виде щелевой электронной оптики - как, к примеру, в ЭЛТ. Справочные данные на неё и заводские паспорта на лампы по ТС3.309.002ТУ (ред.2) и ТС3.309.002ТУ1 (ред.1-65).

лампа 6Л1П

лампа 6Л1П лампа 6Л1П

лампа 6Л1П

лампа 6Л1П

Источники:

1.Автоматизация производства и промышленная электроника. В 4 тт. Гл. ред. А.И. Берг и В.А. Трапезников. т. 2. М., "Современная энциклопедия", 1963 (Энциклопедии. Словари. Справочники). т. 2. К-Погрешность измерений. 1963.
2. Д. С. Гурлев. Справочник по электронным приборам. Издание четвертое, переработанное и дополненное.- Киев, издательство "Технiка", 1966.
3. И.Г. Бергельсон, Н.К. Дадерко, Н.В. Пароль, В.М. Петухов. Современные приемно-усилительные лампы. - М., "Советское радио", 1967.
4. Электровакуумные приборы. Справочник. Том III, Приемно-усилительные лампы. Издание третье. - Научно-исследовательский институт. 1968.
5. Кацнельсон Б.В., Ларионов А.С. Отечественные приемно-усилительные лампы и их зарубежные аналоги: Справочник.- 3-е изд., перераб. и доп.- М.: Энергоиздат, 1981.
