6В1П

Этот пентод - первая отечественная лампа подобного типа. Справочные данные и заводской паспорт на неё.

Как и все подобные лампы, она отличается повышенной широкополосностью - коэффициент широкополосности у неё равен 340; для сравнения можно взять широкополосную лампу традиционной конструкции 6Ж9П, у неё этот показатель равен лишь 232.

Разработчиком, под исходным названием ЛП-34, её был фрязинский НИИ-160 (ныне НПП "Исток"), дальнейшую модернизацию проводил саратовский Завод приемно-усилительных ламп (более известный нам как ПО "Рефлектор").

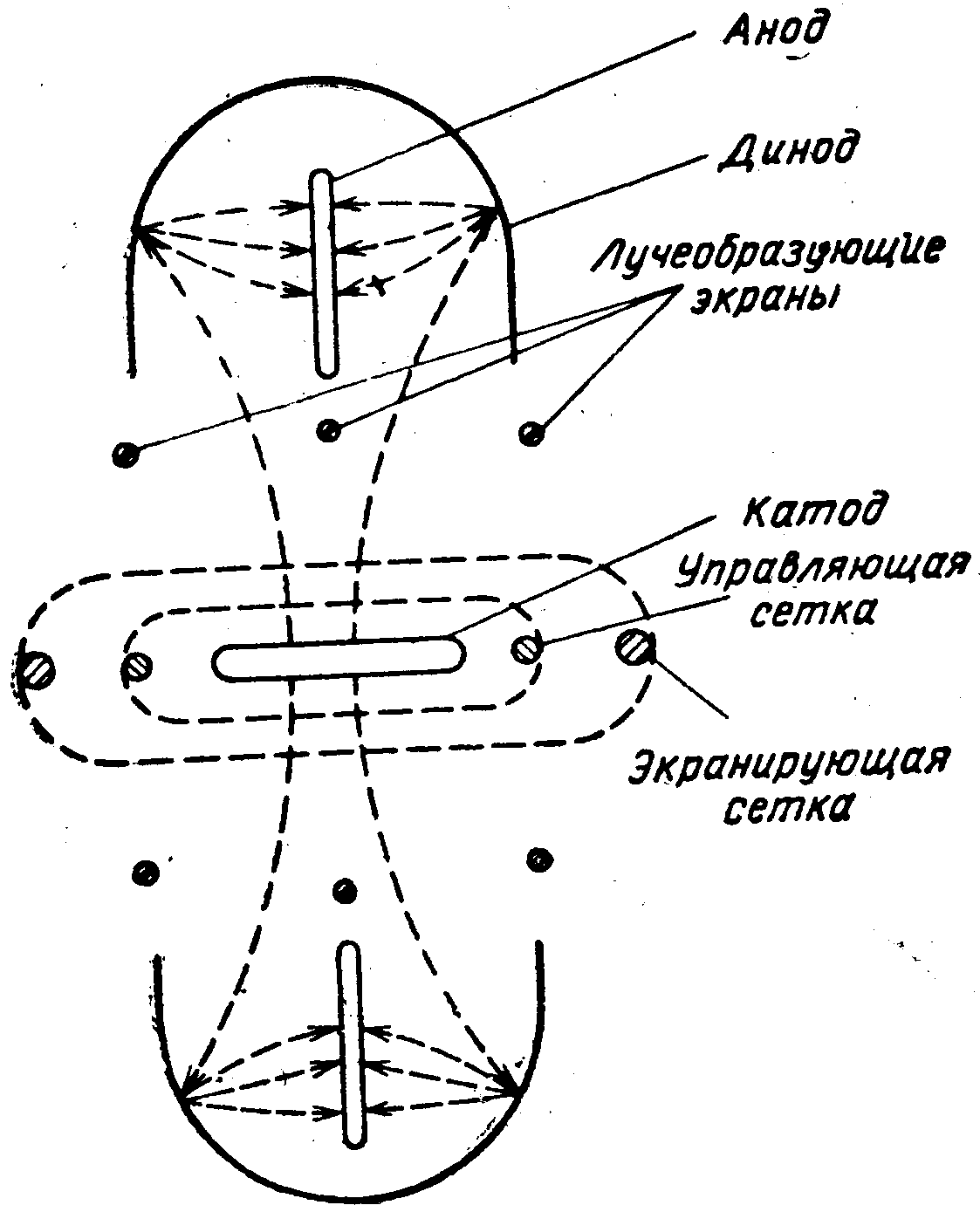

Поперечное сечение арматуры лампы 6В1П:

Штриховыми линиями показаны примерные траектории электронов. Поток первичных электронов несколько фокусируется с помощью экранов, имеющих нулевой потенциал относительно катода, с тем, чтобы уменьшить часть первичного тока, непосредственно перехватываемого анодом лампы. Анод лампы имеет форму пластины (всего пластин две).

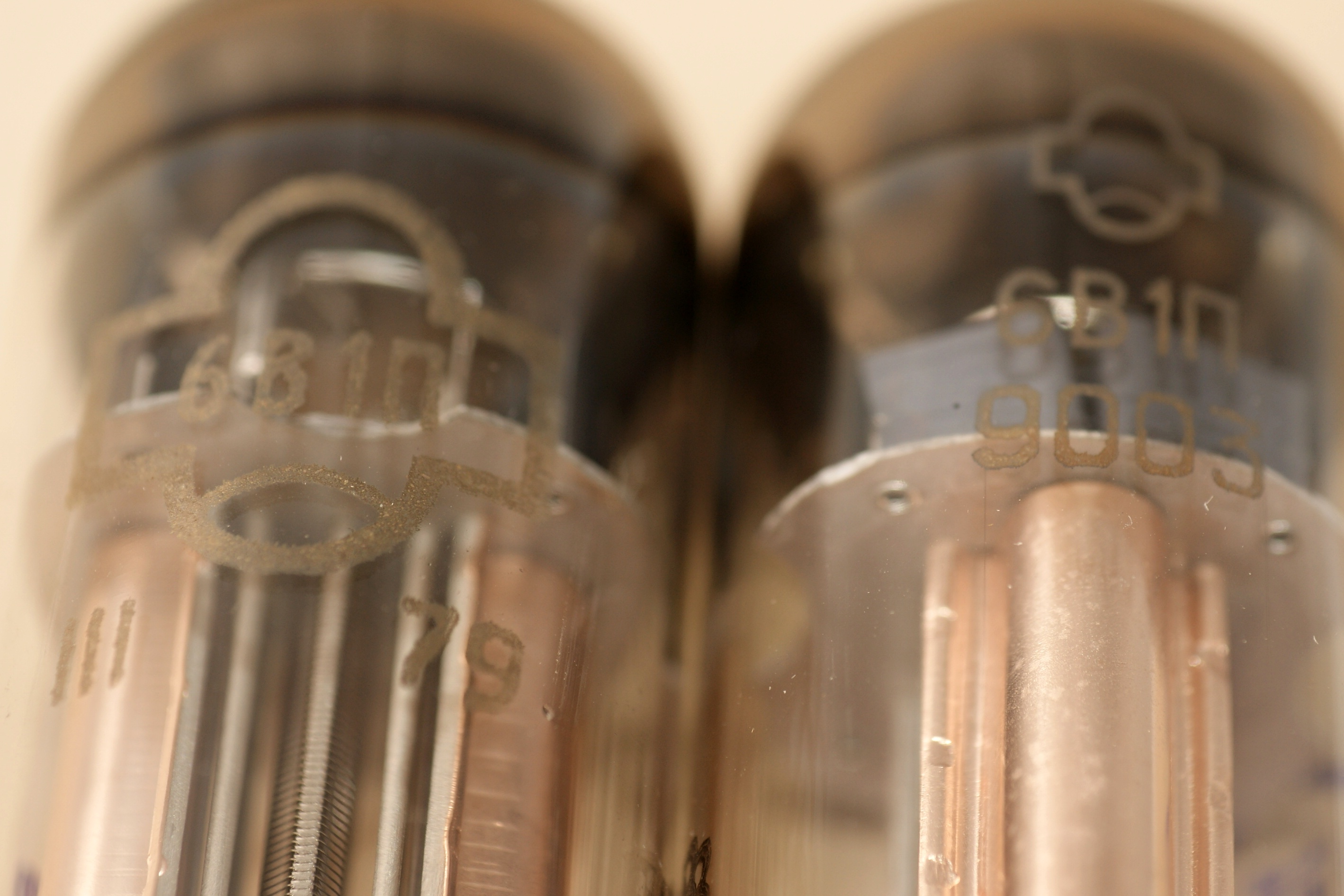

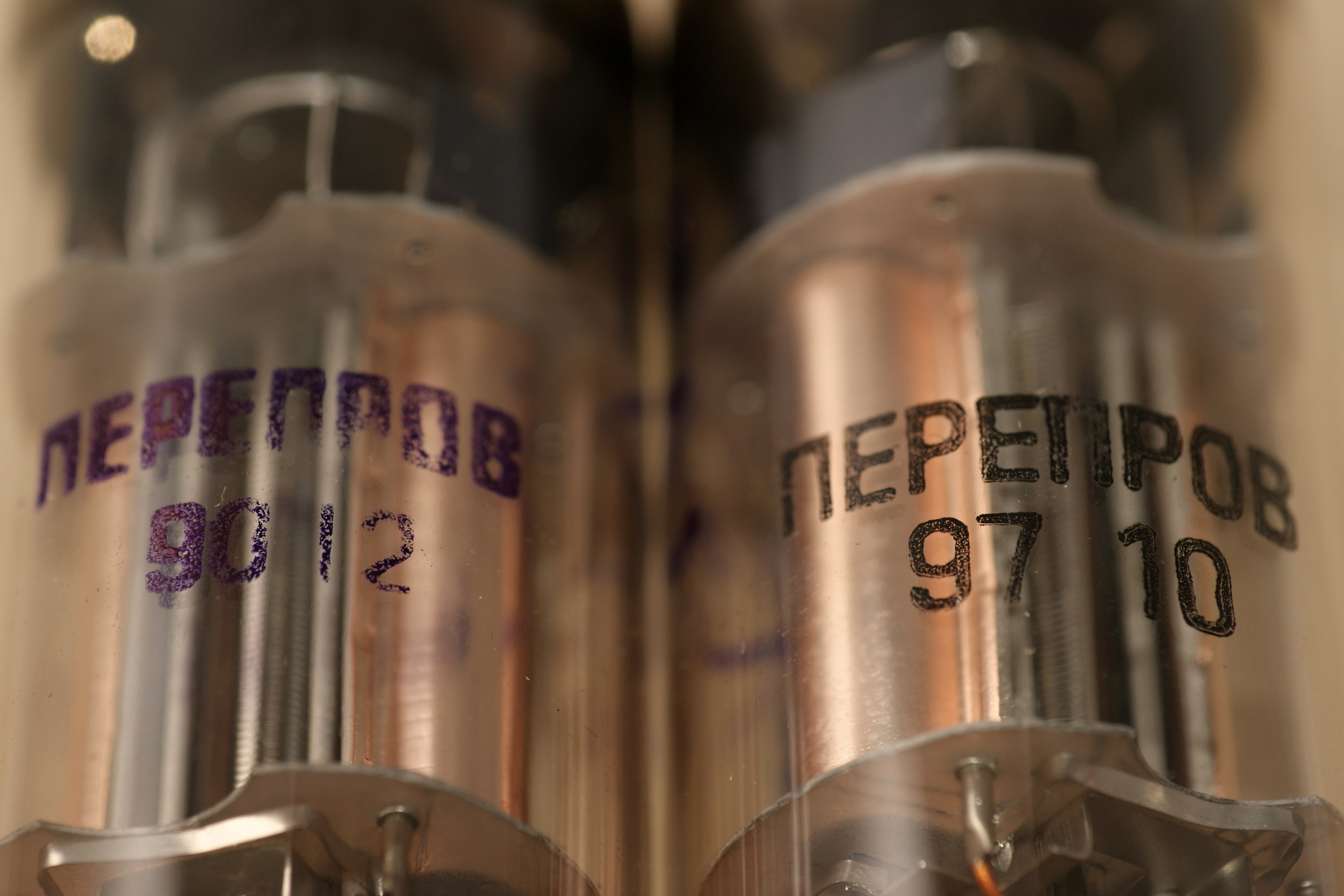

Пара ламп из совсем позднего периода. Произведены они в 1979 и в 1990 годах, а отгружены с завода только в 1990 и 1997 годах соответственно.

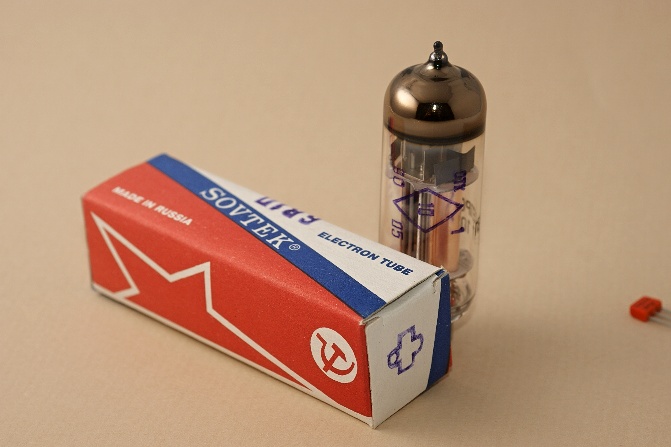

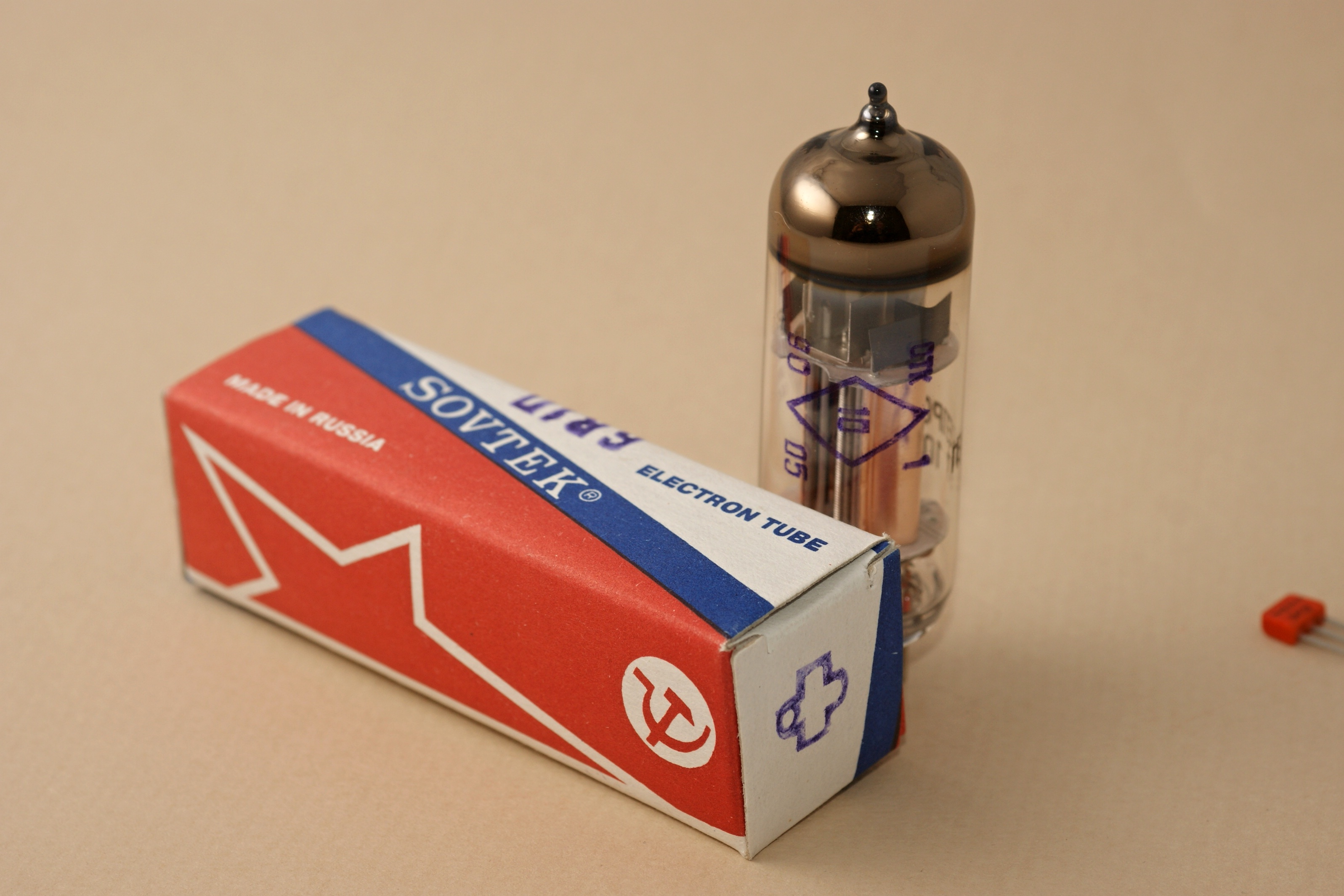

При этом 1997 год - это уже время Sovtek'а, о чем нам говорит упаковка. Хотя Майку Мэтьюзу 6В1П совсем не нужны :)))

Источники:

1. Н.В. Черепнин. Электронные лампы для широкополосных усилителей. - Государственное энергетическое издательство, М.-Л. 1958.
2. Д. С. Гурлев. Справочник по электронным приборам. - Киев, Государственное издательство технической литературы УССР, 1962.
3. Автоматизация производства и промышленная электроника. В 4 тт. Гл. ред. А.И. Берг и В.А. Трапезников. т. 2. М., "Современная энциклопедия", 1963 (Энциклопедии. Словари. Справочники). т. 2. К-Погрешность измерений. 1963.
4. Мельцер В.Г. Лампы с вторичной эмиссией и их применение. М.-Л., Издательство "Энергия", 1964 (Массовая радиобиблиотека. Вып. 514).
5. Д.С. Гурлев. Справочник по электронным приборам. Издание третье, дополненное.- Киев, издательство "Технiка", 1964.
6. Дыкин А.В. Электронные и полупроводниковые приборы. М.-Л., изд-во "Энергия". 1965.
7. Д.С. Гурлев. Справочник по электронным приборам. Издание четвертое, переработанное и дополненное.- Киев, издательство "Технiка", 1966.
8. Н.В. Пароль, В.М. Петухов. Приемно-усилительные лампы.- Издательство "Советское радио", Москва, 1966 (Библиотека "Элементы радиоэлектронной аппаратуры", вып. 1).
9. И.Г. Бергельсон, Н.К. Дадерко, Н.В. Пароль, В.М. Петухов. Современные приемно-усилительные лампы. - М., "Советское радио", 1967.
10. Электровакуумные приборы. Справочник. Том III, Приемно-усилительные лампы. Издание третье. - Научно-исследовательский институт. 1968.
11. Кацман Ю.А. Электронные лампы: Теория, основы расчета и проектирования: Учебник для вузов. - 3-е изд., перераб. и доп. - М.: Высш. Школа, 1979.
12. Кацнельсон Б.В., Ларионов А.С. Отечественные приемно-усилительные лампы и их зарубежные аналоги: Справочник.- 3-е изд., перераб. и доп.- М.: Энергоиздат, 1981.
13. Бодиловский В.Г. Полупроводниковые и электровакуумные приборы в устройствах автоматики, телемеханики и связи: Учебник для техникумов ж.-д. трансп.- 5-е изд., перераб. и доп.- М.: Транспорт, 1986.
