6В2П

Этот тетрод получил меньшее распространение, нежели первая лампа такого типа, 6В1П. Тем не менее, выпускался он долго.

Основное предназначение - работа в наносекундных импульсных устройствах. Справочные данные и заводской паспорт на него.

Разработчиком этой лампы был фрязинский НИИ-160 (ныне НПП "Исток"), первоначально производство было организовано на фрязинском заводе "Рений" (опытном заводе при НИИ), а затем передано на саратовский Завод приемно-усилительных ламп (более известный нам как ПО "Рефлектор").

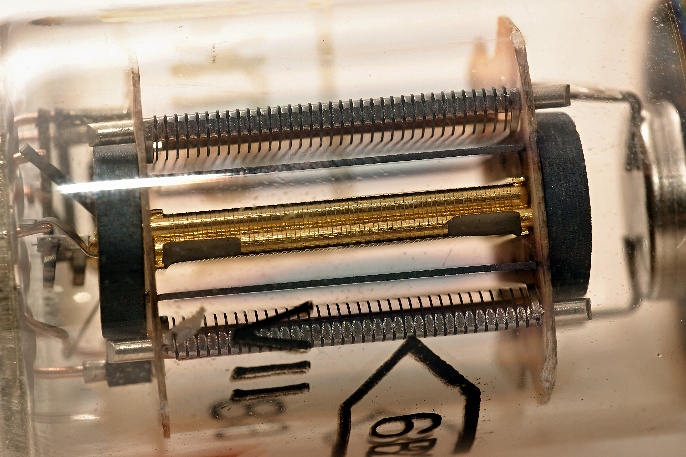

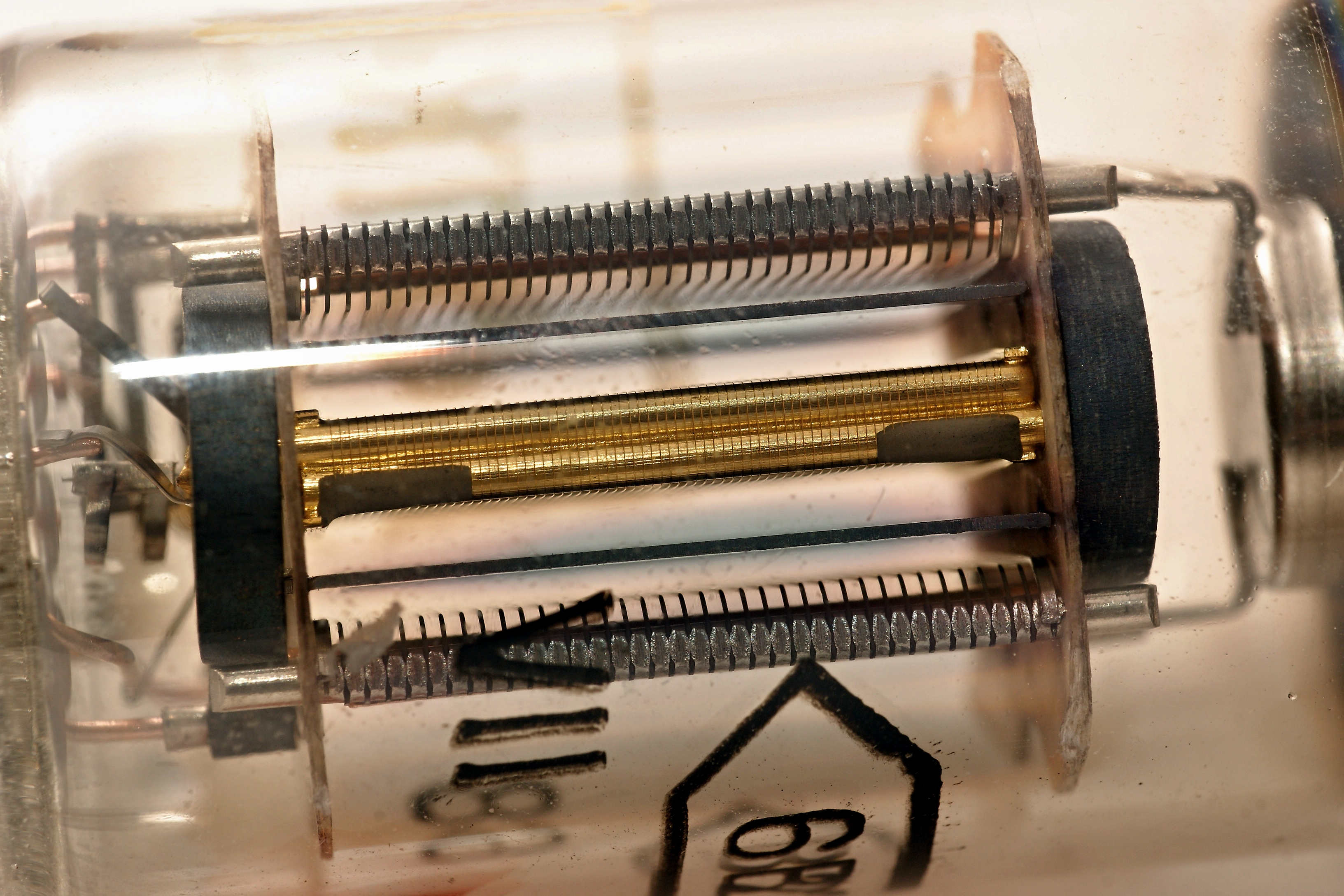

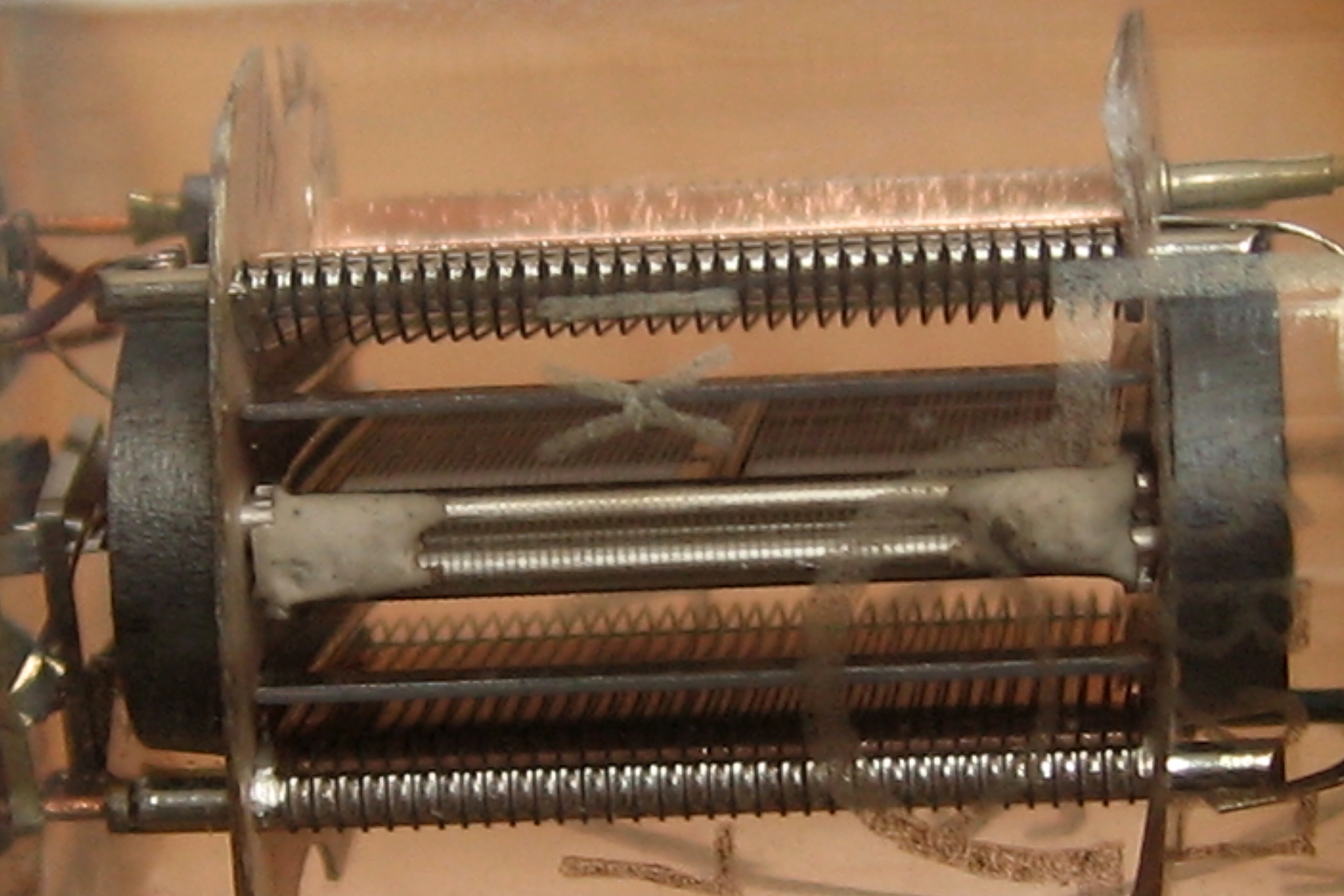

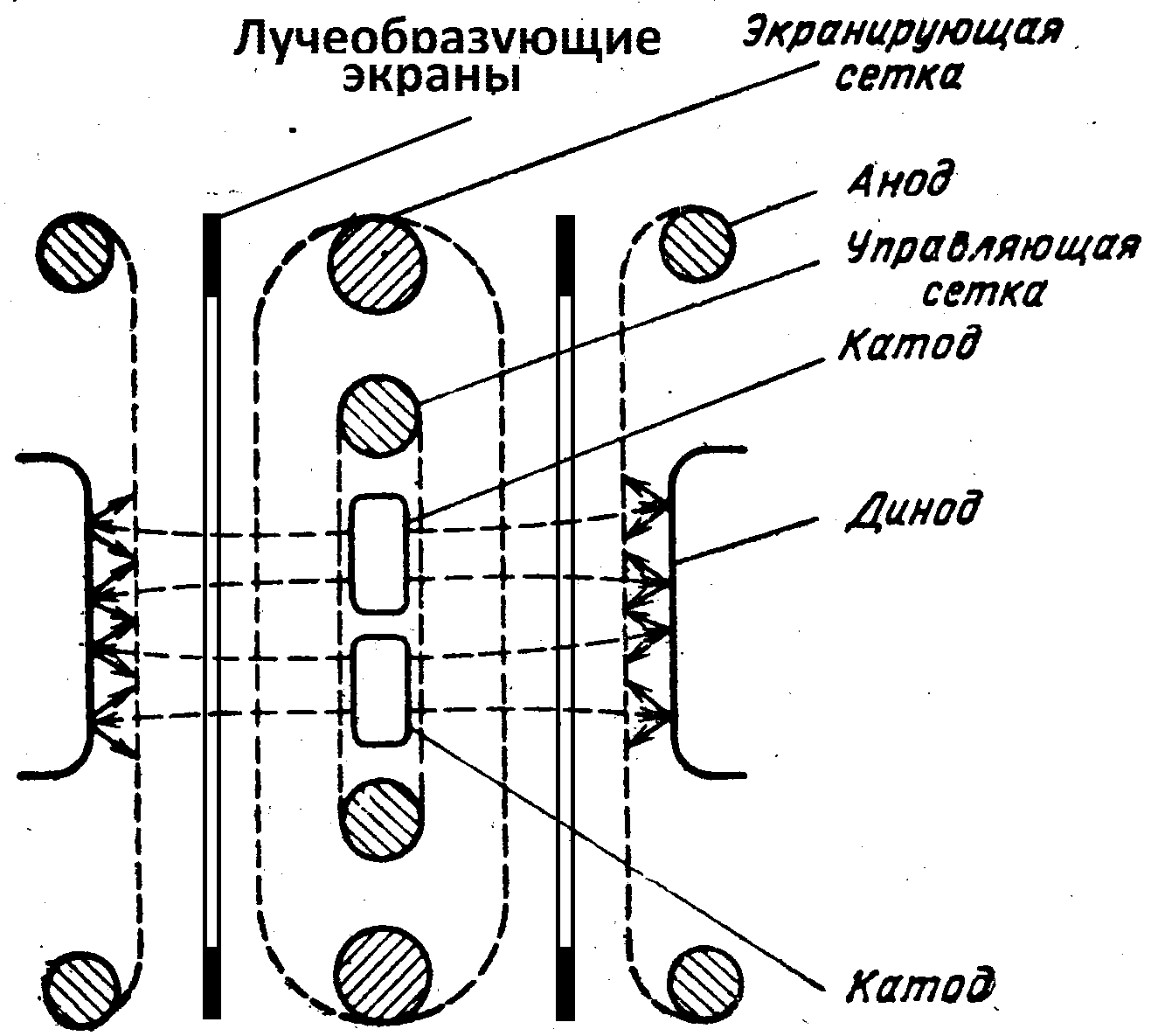

Поперечное сечение арматуры лампы 6В2П:

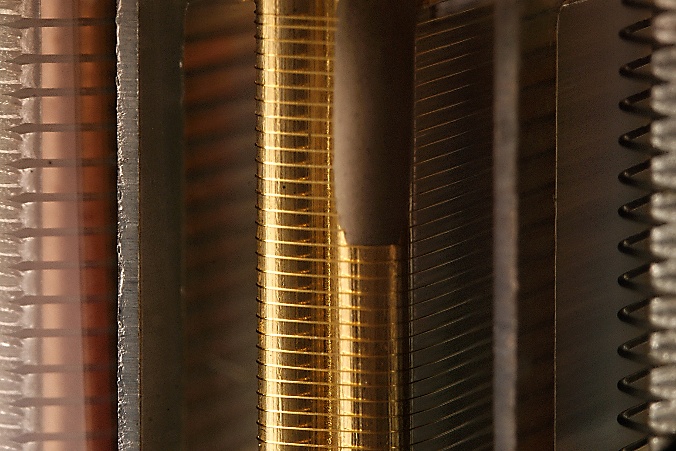

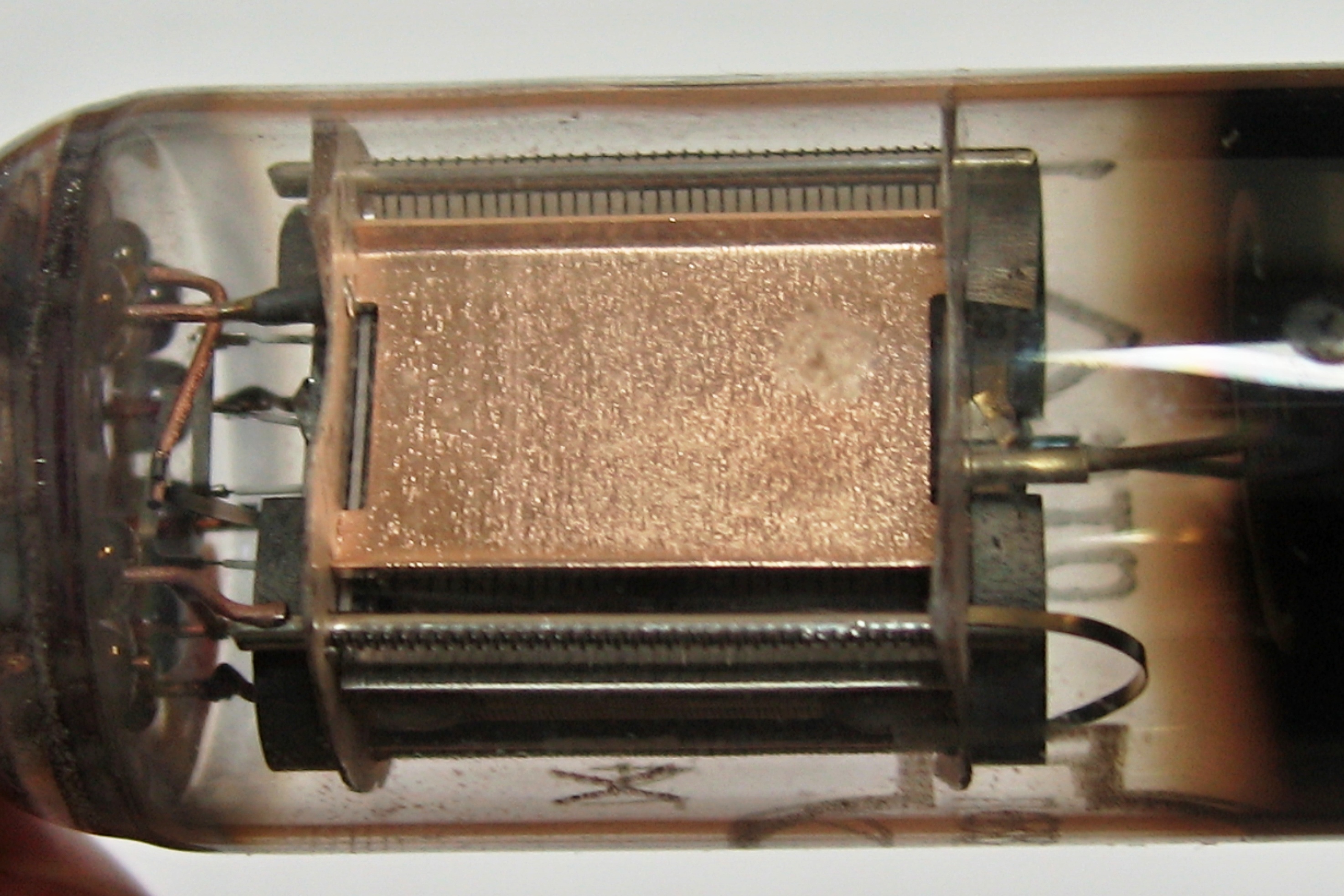

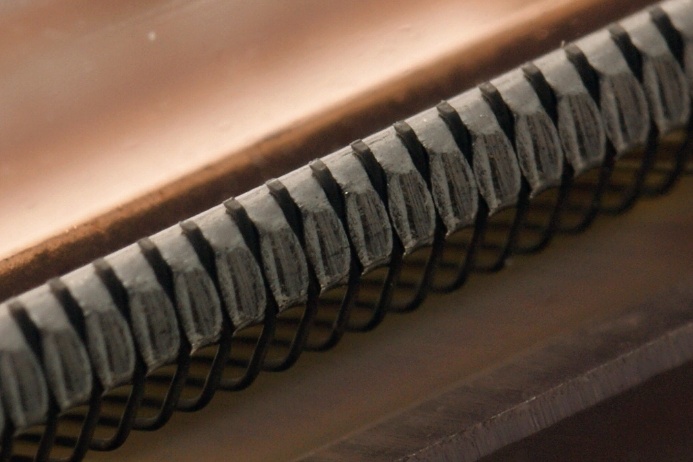

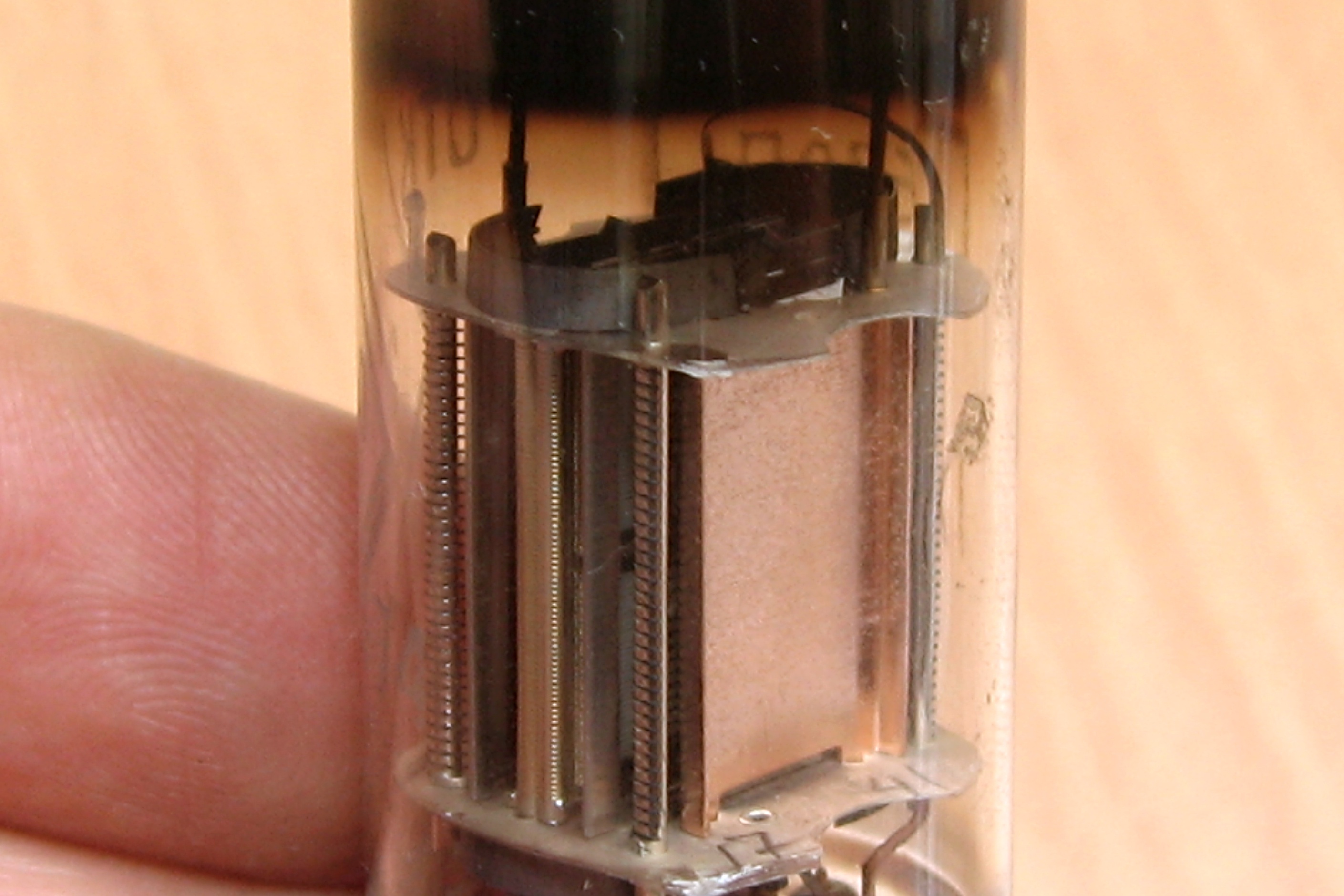

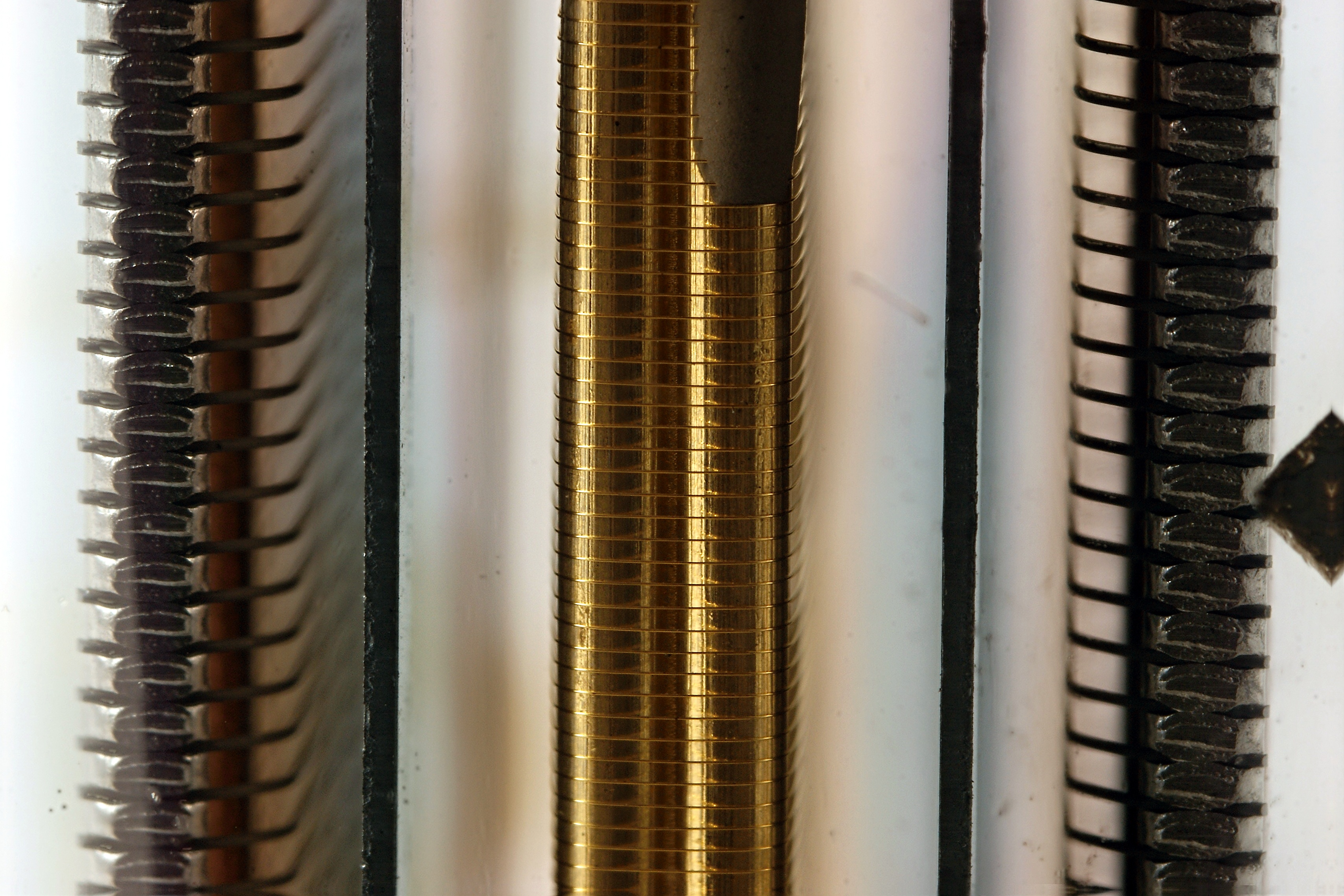

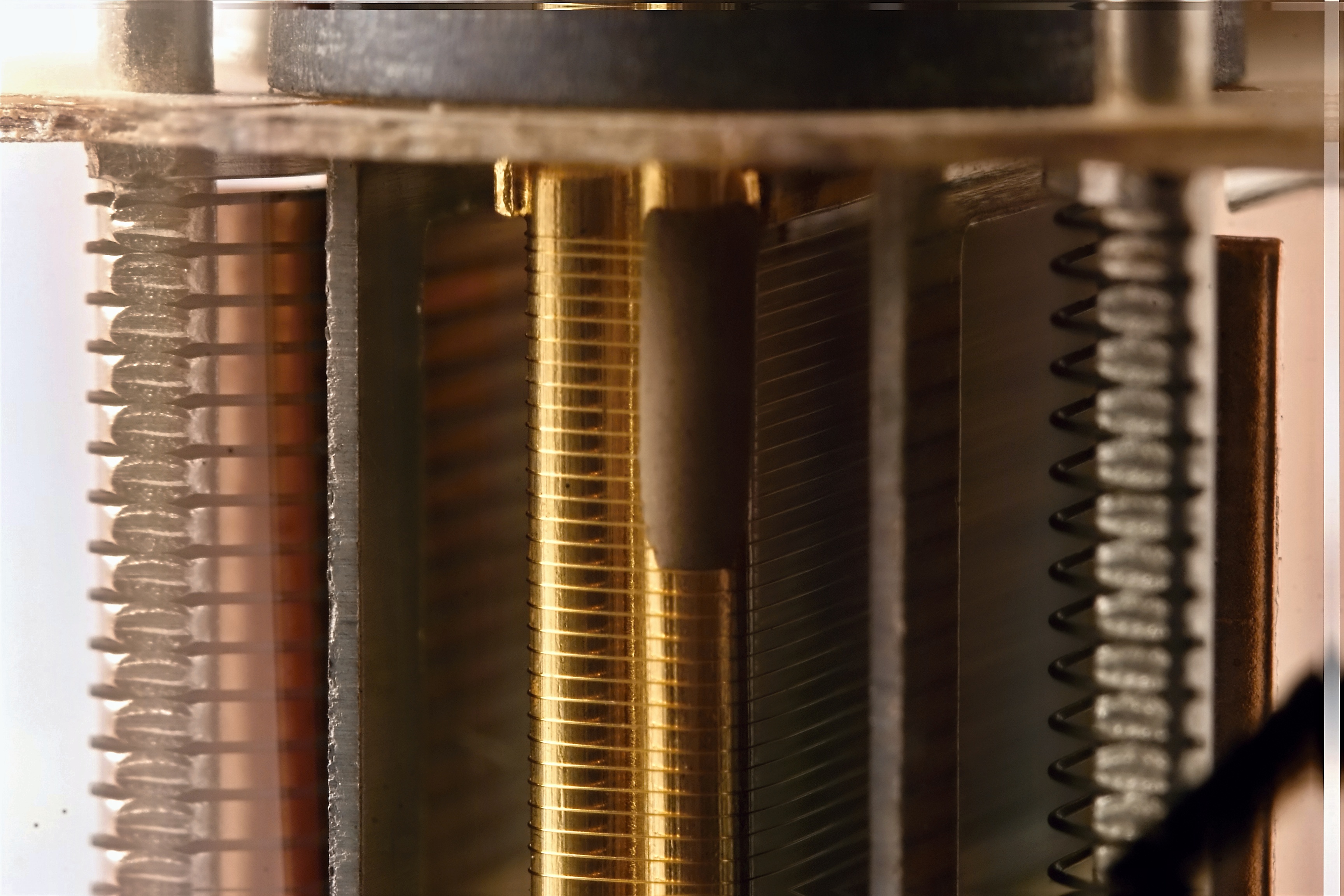

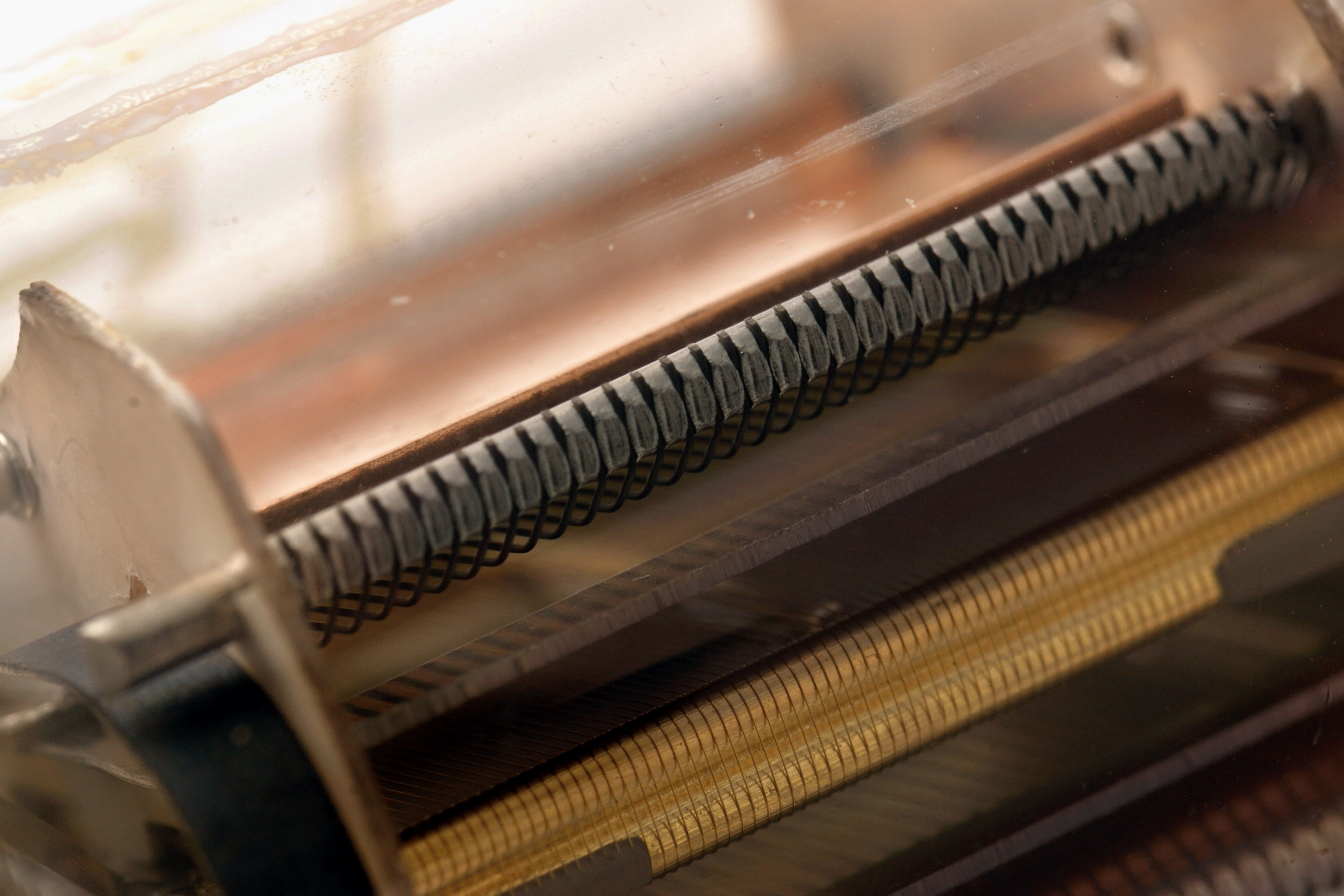

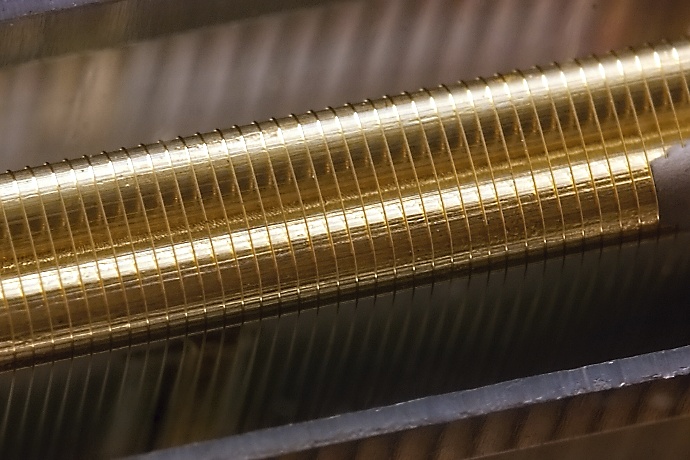

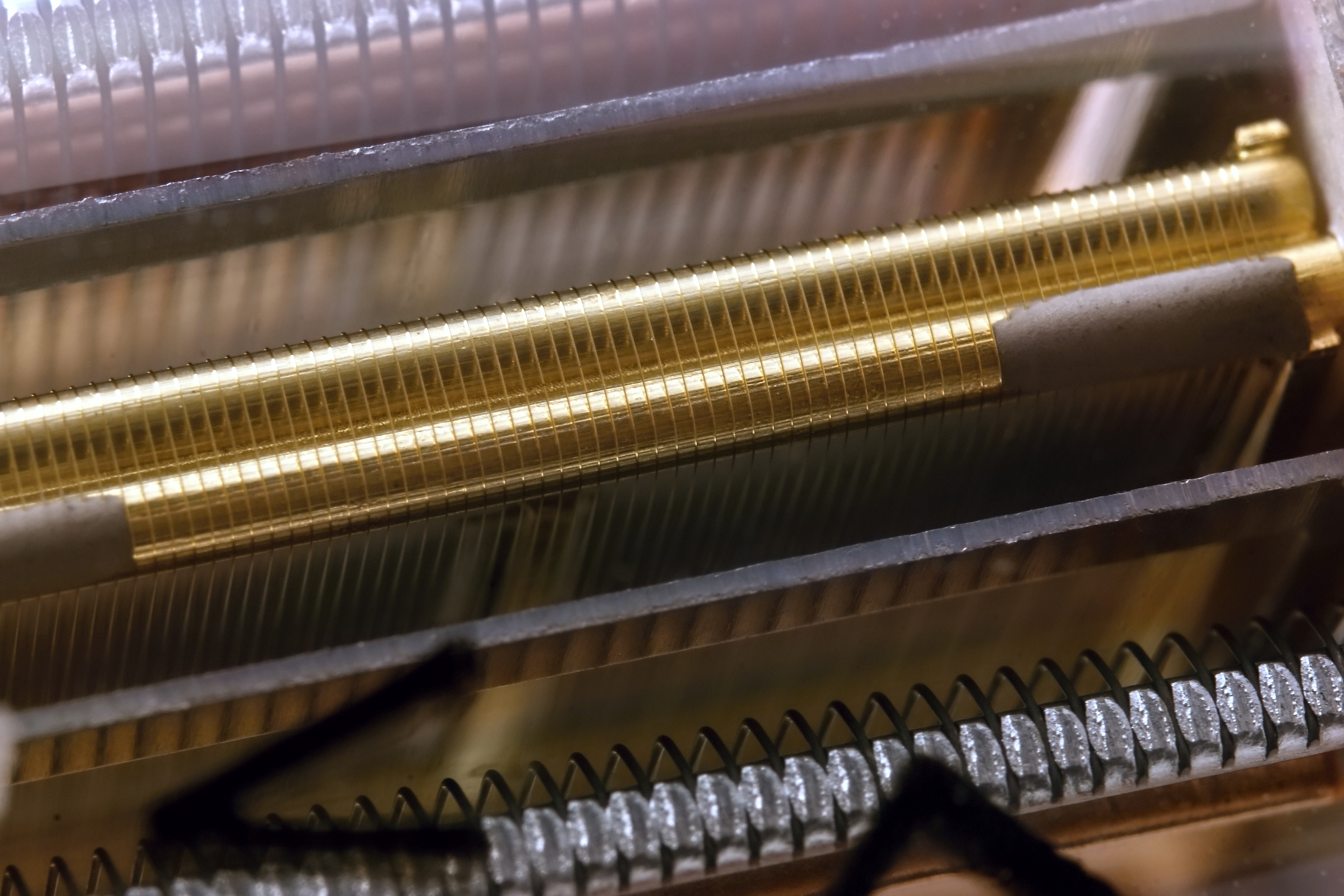

Штриховыми линиями показаны примерные траектории электронов. Поток первичных электронов несколько фокусируется с помощью экранов, имеющих нулевой потенциал относительно катода, с тем, чтобы уменьшить часть первичного тока, непосредственно перехватываемого анодом лампы. Аноды лампы выполнены в виде навитых сеток; навивка с одной стороны удалена. Динод изготавливается из бериллиевой бронзы.

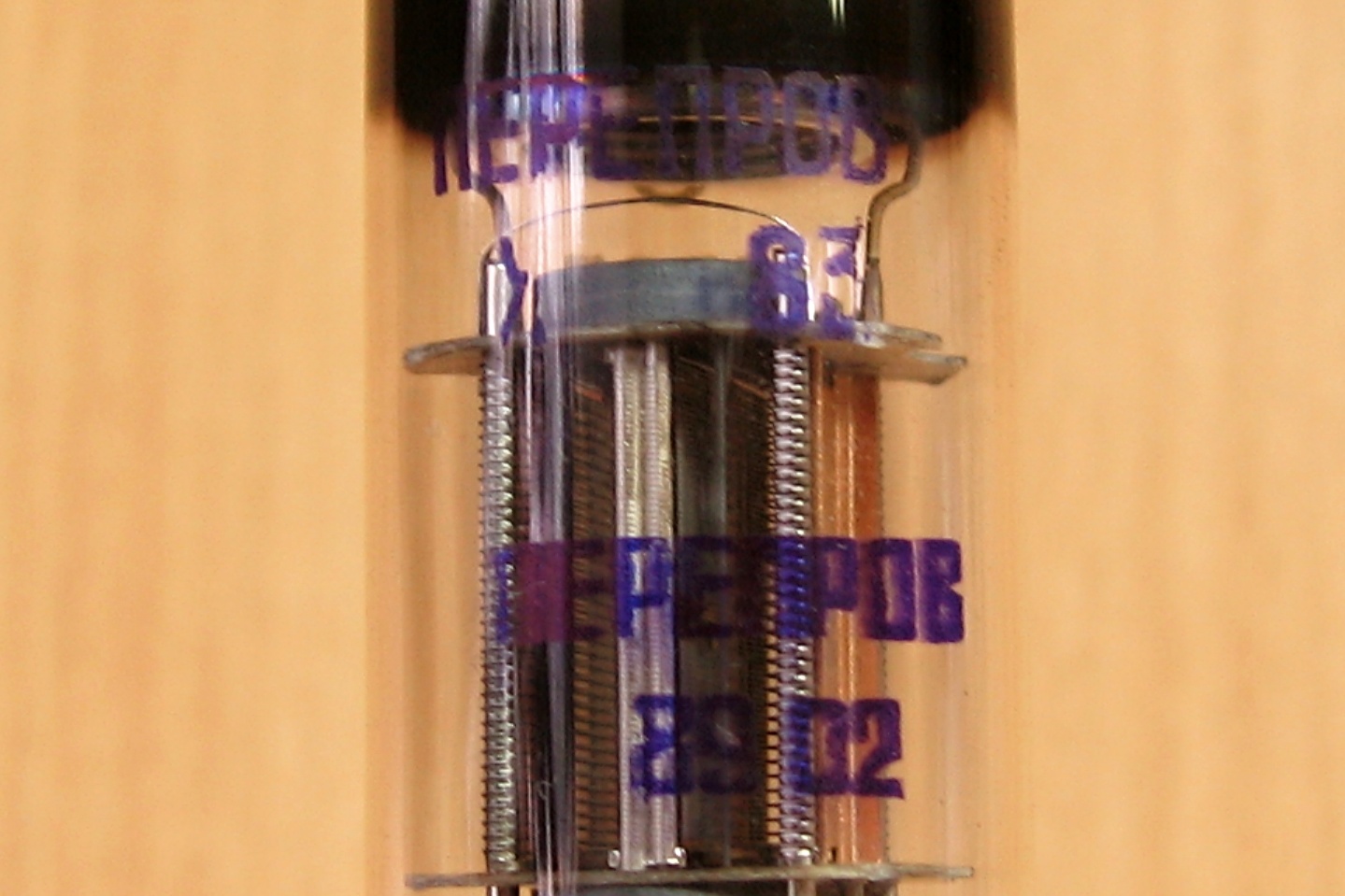

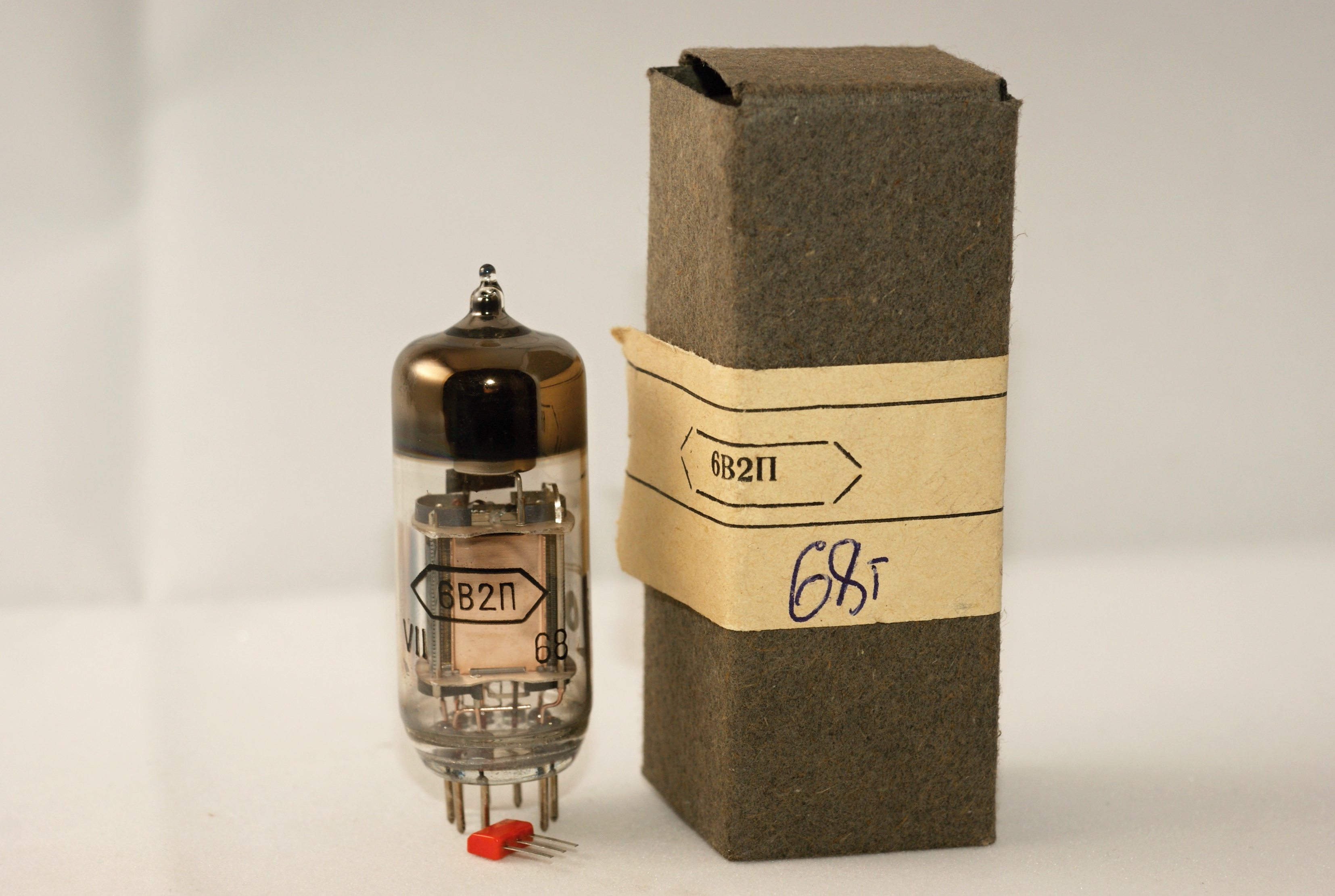

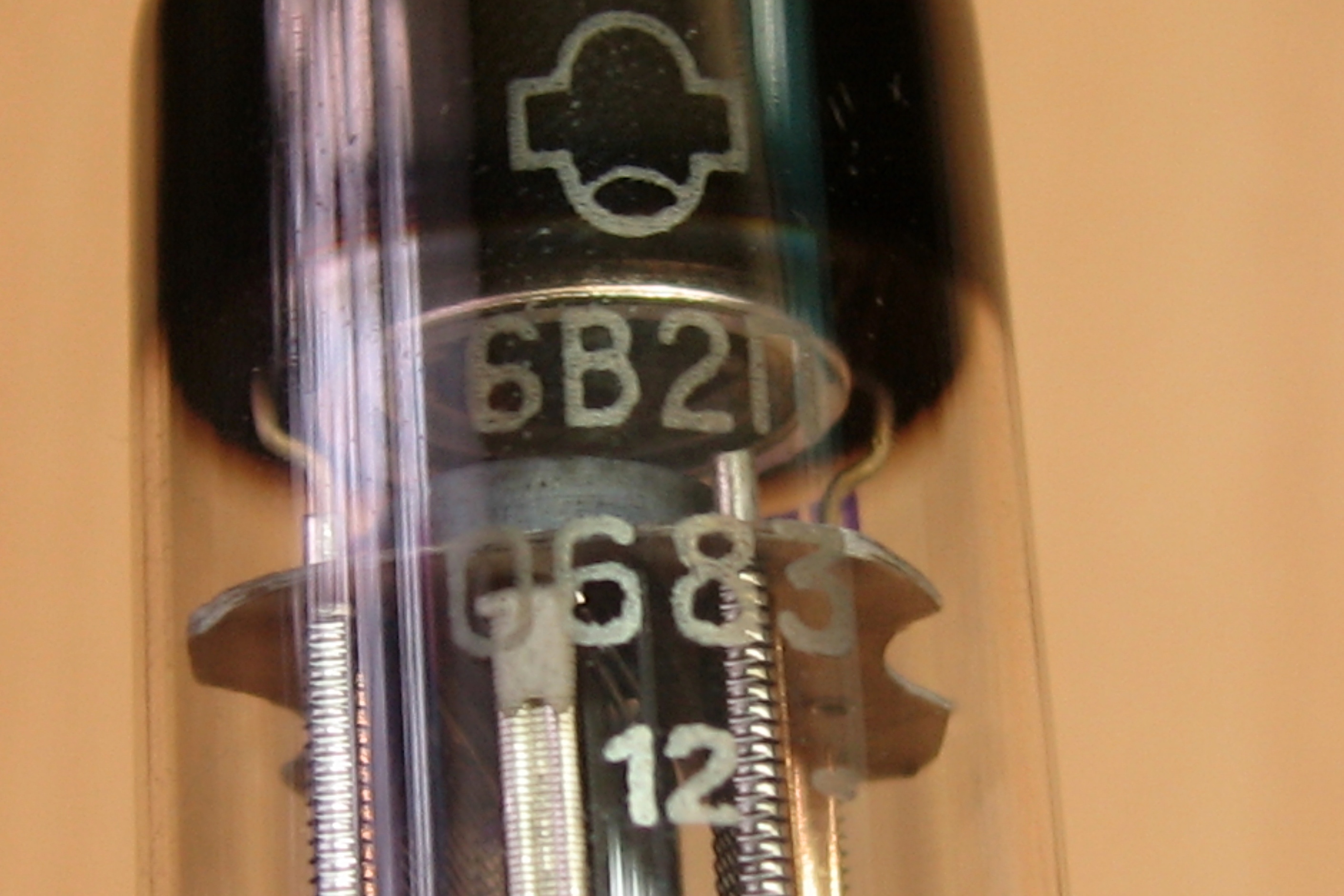

Как это обычно было с лампами такого типа, в конце своей жизни им сложно было найти потребителя. Так, этой лампе пришлось пролежать шесть лет...

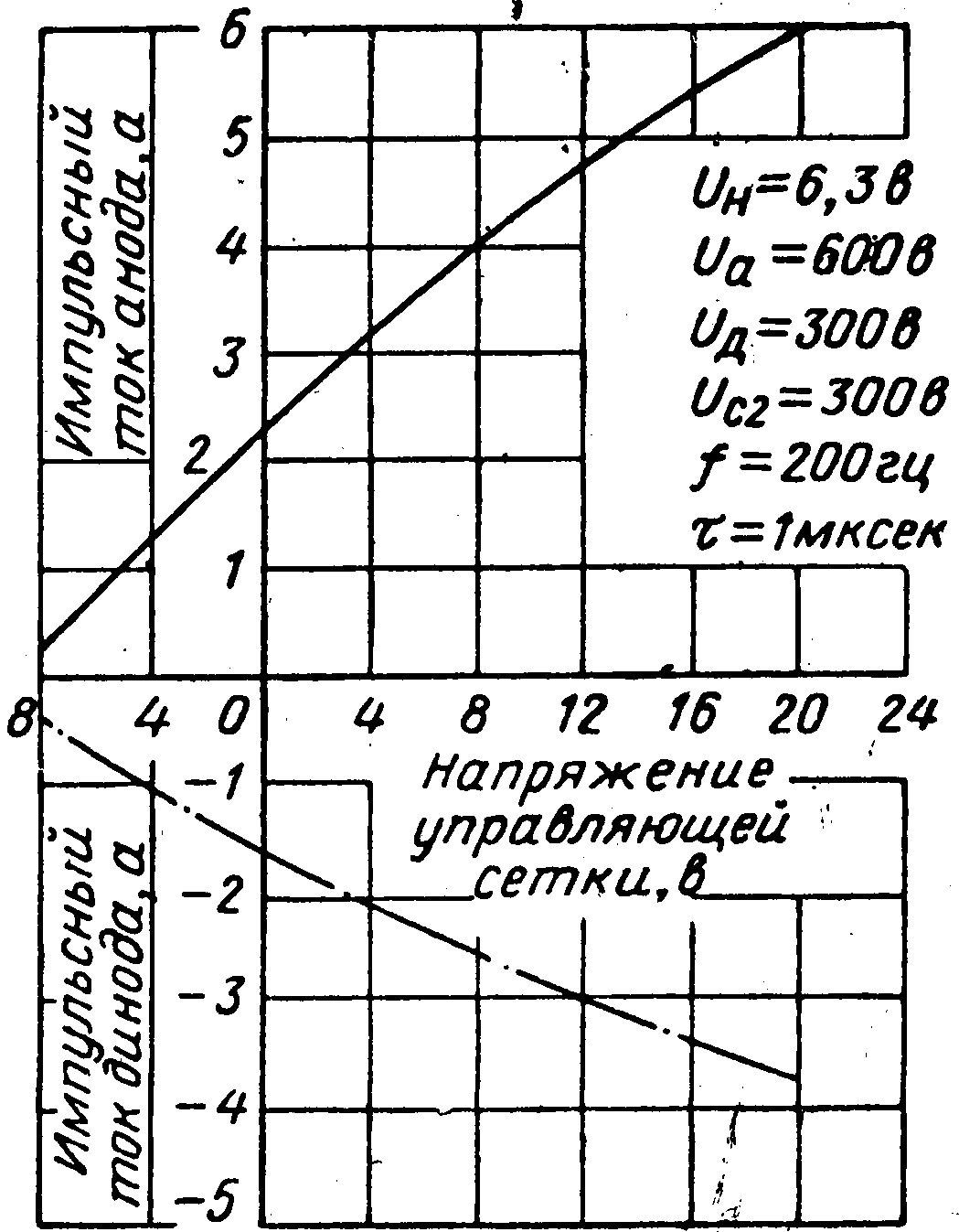

Импульсные анодно-динодно-сеточные характеристики

Источники:

1. Д.С. Гурлев. Справочник по электронным приборам. Издание четвертое, переработанное и дополненное.- Киев, издательство "Технiка", 1966.
2. Н.В. Пароль, В.М. Петухов. Приемно-усилительные лампы.- Издательство "Советское радио", Москва, 1966 (Библиотека "Элементы радиоэлектронной аппаратуры", вып. 1).
3. И.Г. Бергельсон, Н.К. Дадерко, Н.В. Пароль, В.М. Петухов. Современные приемно-усилительные лампы. - М., "Советское радио", 1967.
4. Электровакуумные приборы. Справочник. Том III, Приемно-усилительные лампы. Издание третье. - Научно-исследовательский институт. 1968.
5. Кацман Ю.А. Электронные лампы: Теория, основы расчета и проектирования: Учебник для вузов. - 3-е изд., перераб. и доп. - М.: Высш. Школа, 1979.
6. Кацнельсон Б.В., Ларионов А.С. Отечественные приемно-усилительные лампы и их зарубежные аналоги: Справочник.- 3-е изд., перераб. и доп.- М.: Энергоиздат, 1981.
