6В3С

Самая последняя разработка ламп со вторичной эмиссией, и самая редкая из них. В отличие от ламп 6В1П и 6В2П лампа 6В3С имеет два каскада умножения. Наличие двух динодов позволяет получить такую же крутизну характеристики, что и у лампы 6В2П, при вдвое меньшей мощности, затрачиваемой на подогрев термокатода. Справочные данные на неё.

Разработчиком её был фрязинский НИИ-160 (ныне НПП "Исток"), серийный выпуск организован на саратовском Заводе приемно-усилительных ламп (более известном нам как ПО "Рефлектор").

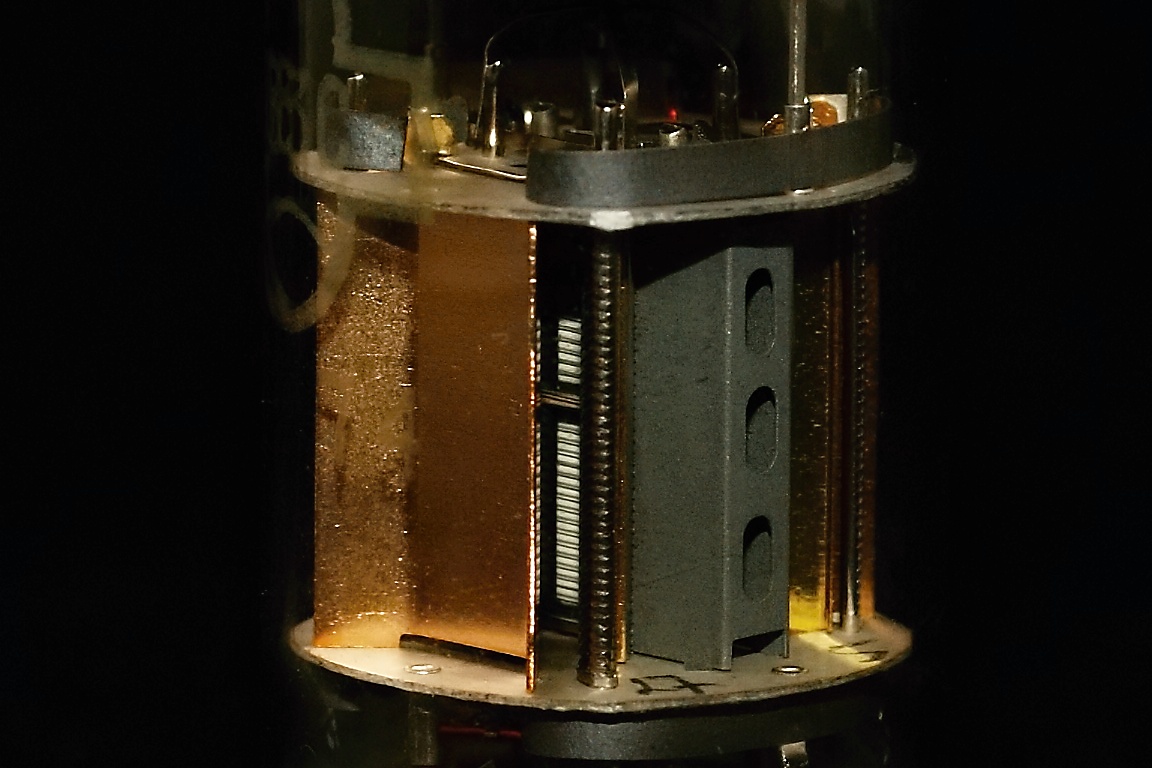

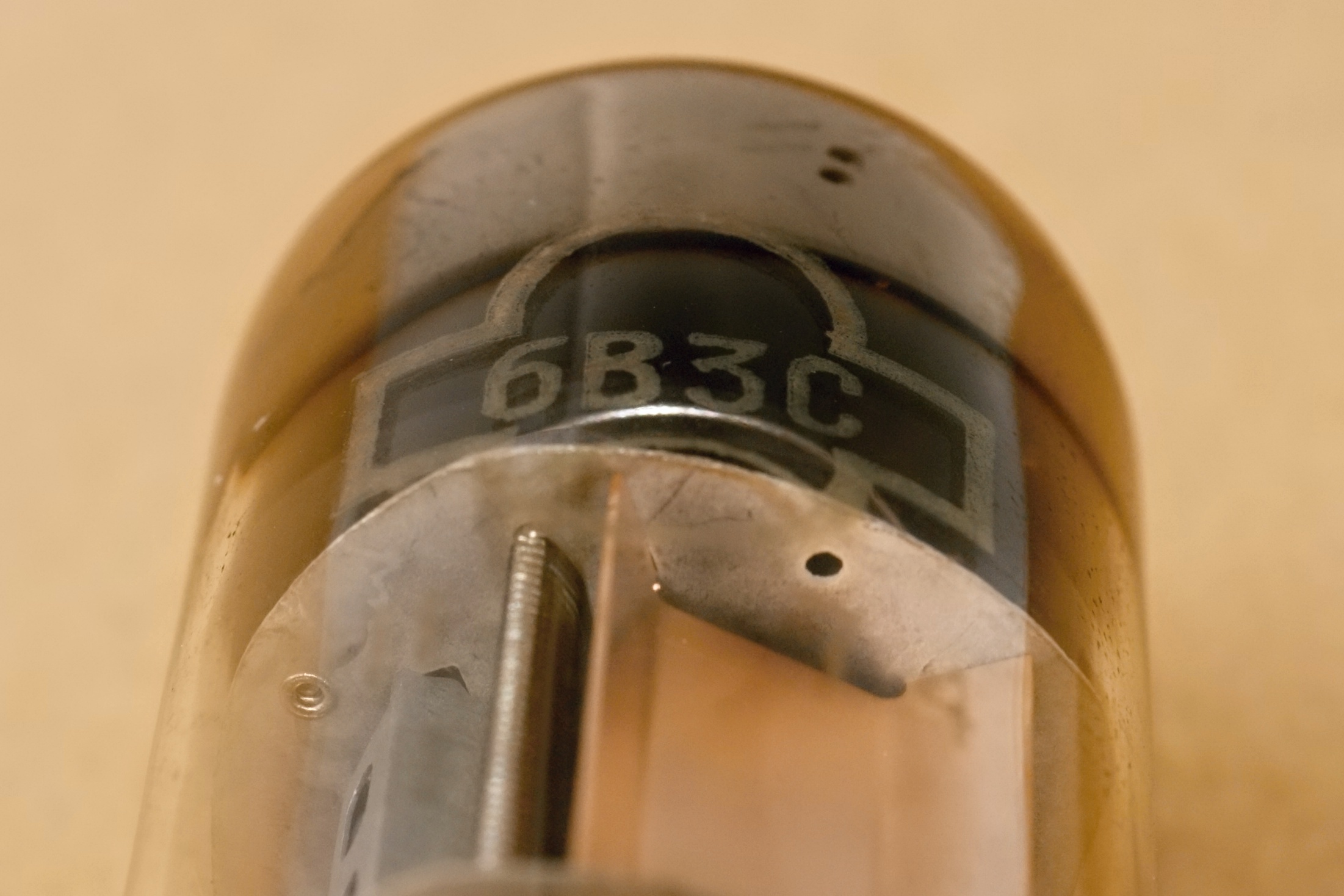

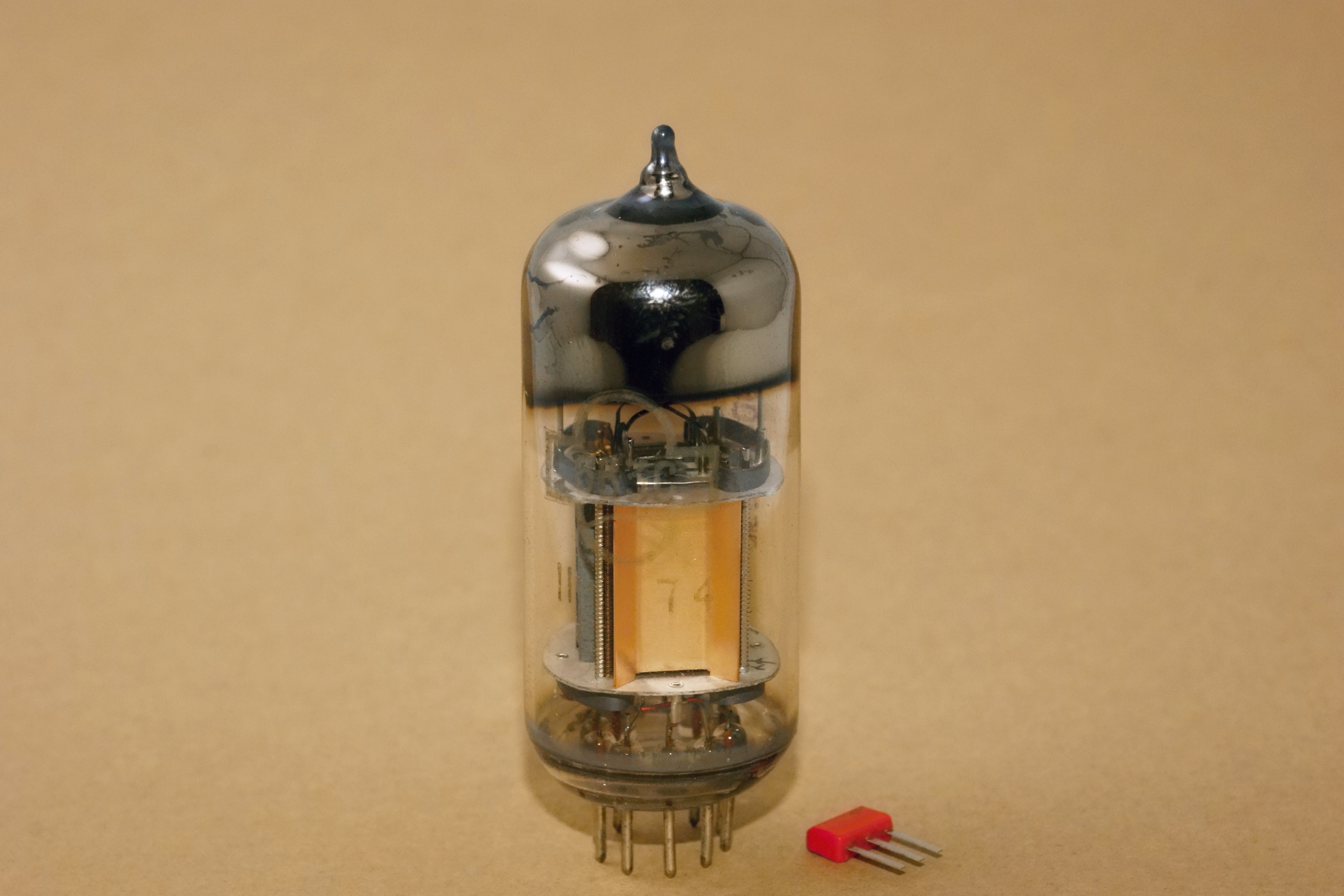

Любопытный момент, конструктивное исполнение лампы обозначено буквой С, от которой, как правило, можно ожидать чего-то более крупного и мощного. Здесь же перед нами практически классическая пальчиковая лампа. Видимо, 6В3С балансирует "на грани" - формально буква С обозначает стеклянный баллон диаметром от 22,5 мм.

Судя по штампу перепроверки, лампа пролежала на заводе с 1974 по 1982 год, прежде чем нашла своего потребителя. Время этих ламп ушло...

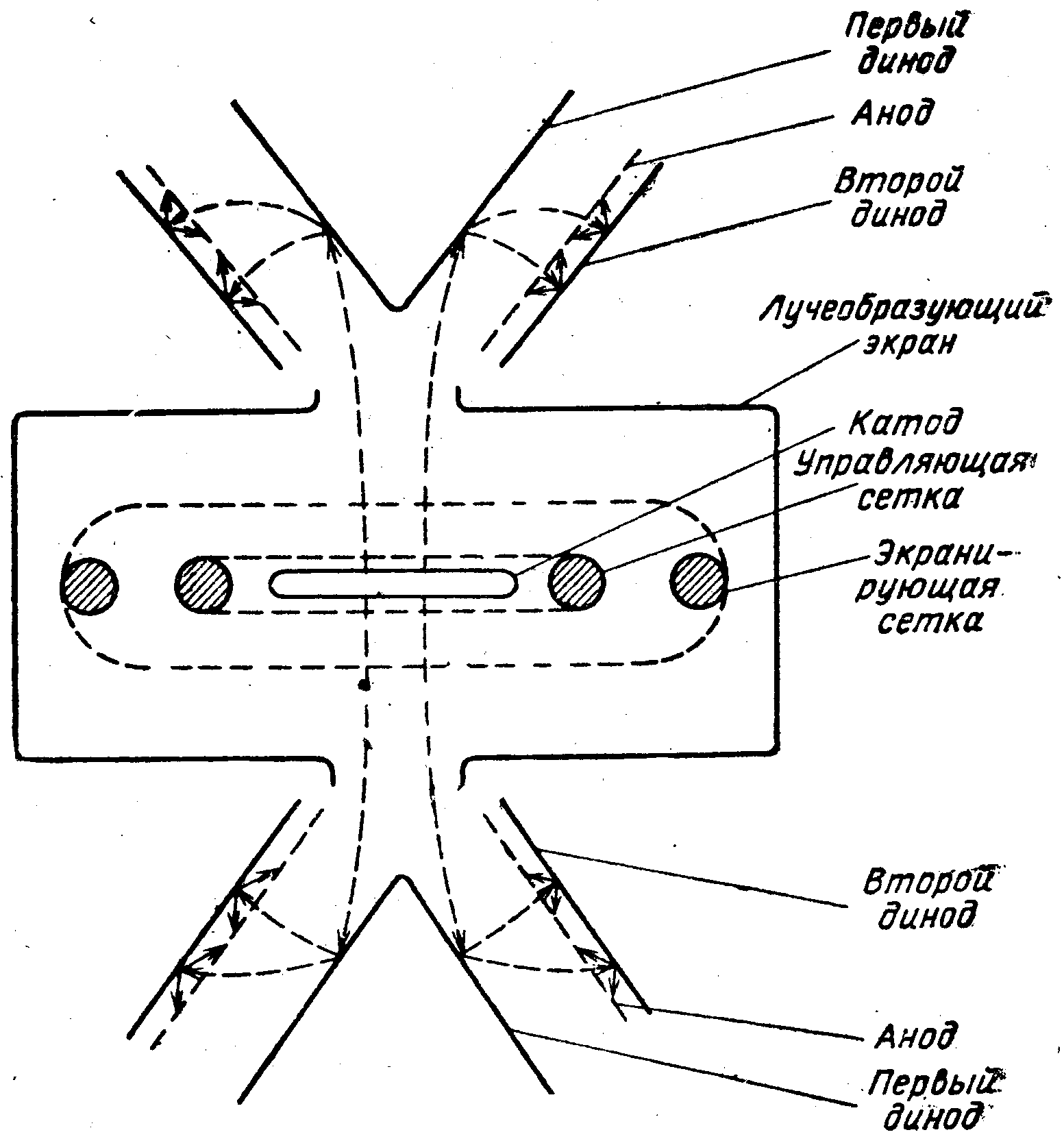

Поперечное сечение арматуры лампы 6В3С:

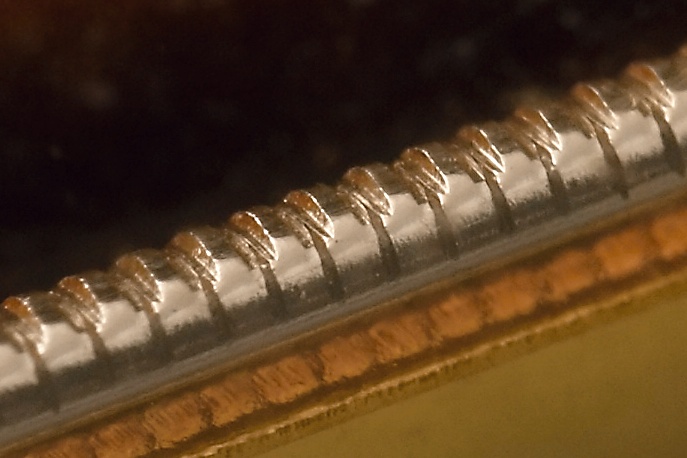

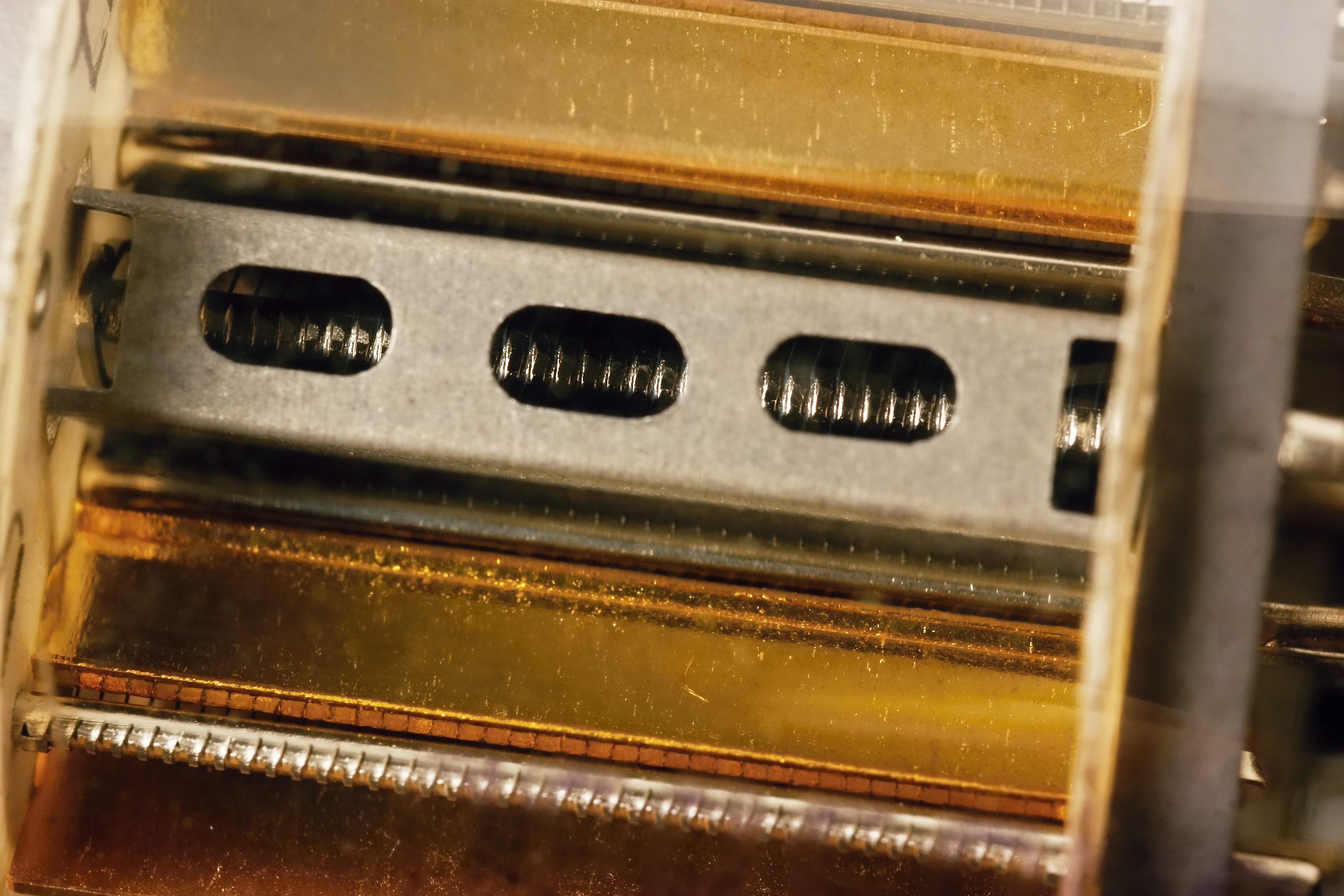

Штриховыми линиями показаны примерные траектории электронов. Поток первичных электронов несколько фокусируется с помощью экранов, имеющих нулевой потенциал относительно катода, с тем, чтобы уменьшить часть первичного тока, непосредственно перехватываемого анодом лампы. Анод выполнен в виде навитых сеток; навивка с одной стороны удалена. Первый динод лампы 6В3С изготавливается из бериллиевой бронзы, а второй динод — из магниевой бронзы.

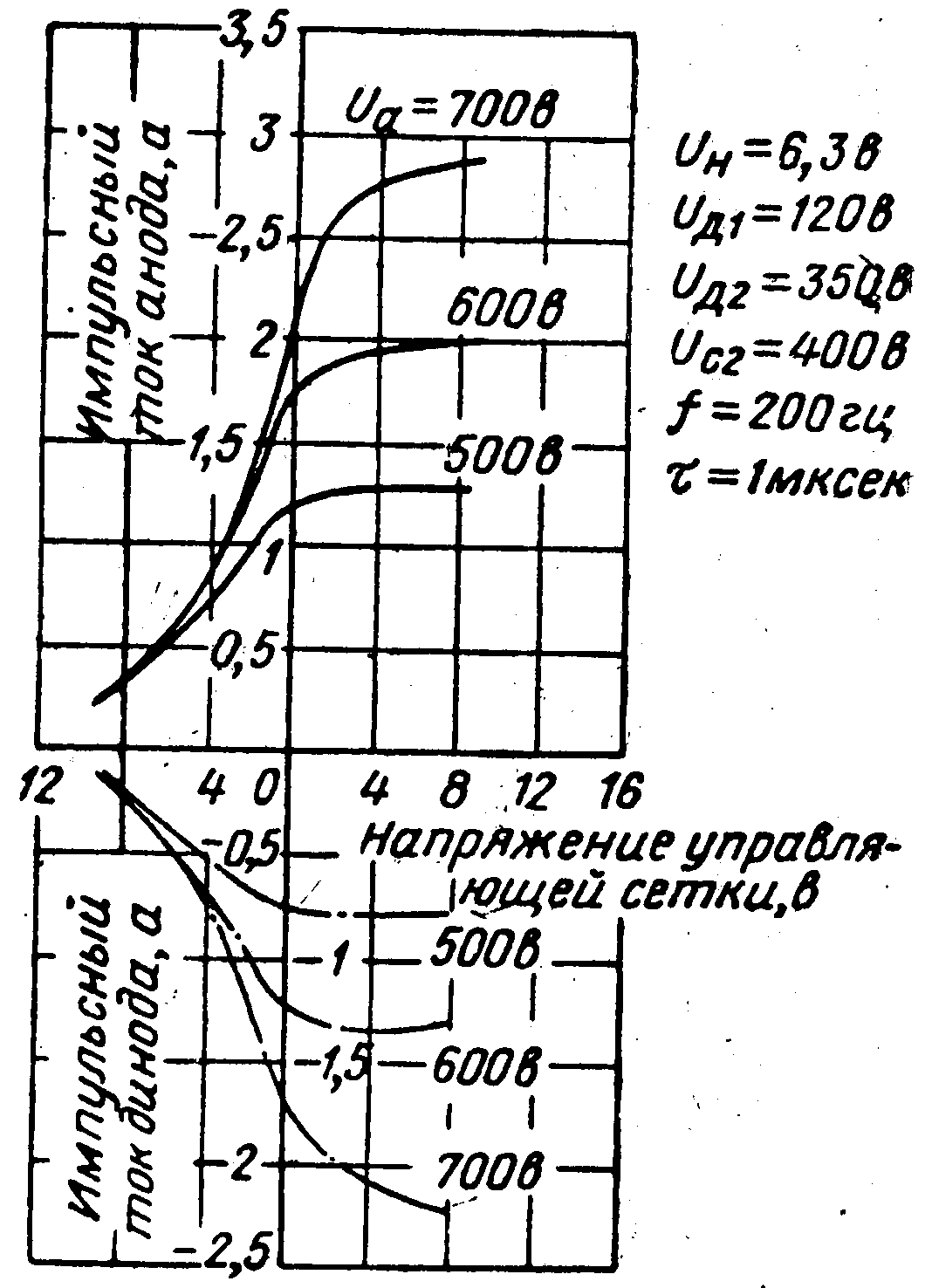

Импульсные анодно-динодно-сеточные характеристики

Источники:

1. Д. С. Гурлев. Справочник по электронным приборам. Издание четвертое, переработанное и дополненное.- Киев, издательство "Технiка", 1966.
2. И.Г. Бергельсон, Н.К. Дадерко, Н.В. Пароль, В.М. Петухов. Современные приемно-усилительные лампы. - М., "Советское радио", 1967.
3. Электровакуумные приборы. Справочник. Том III, Приемно-усилительные лампы. Издание третье. - Научно-исследовательский институт. 1968.
4. Кацман Ю.А. Электронные лампы: Теория, основы расчета и проектирования: Учебник для вузов. - 3-е изд., перераб. и доп. - М.: Высш. Школа, 1979.
