6ВС-1

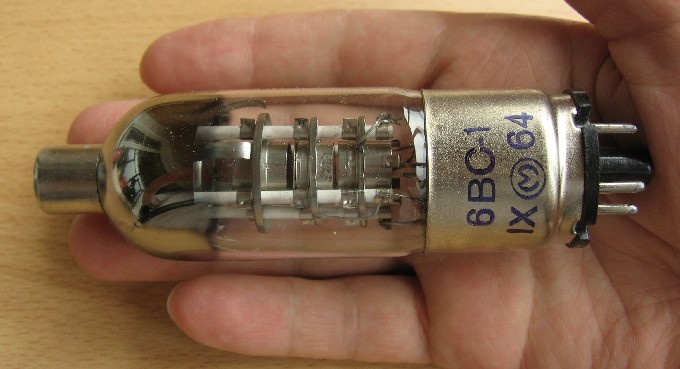

лампа 6ВС-1

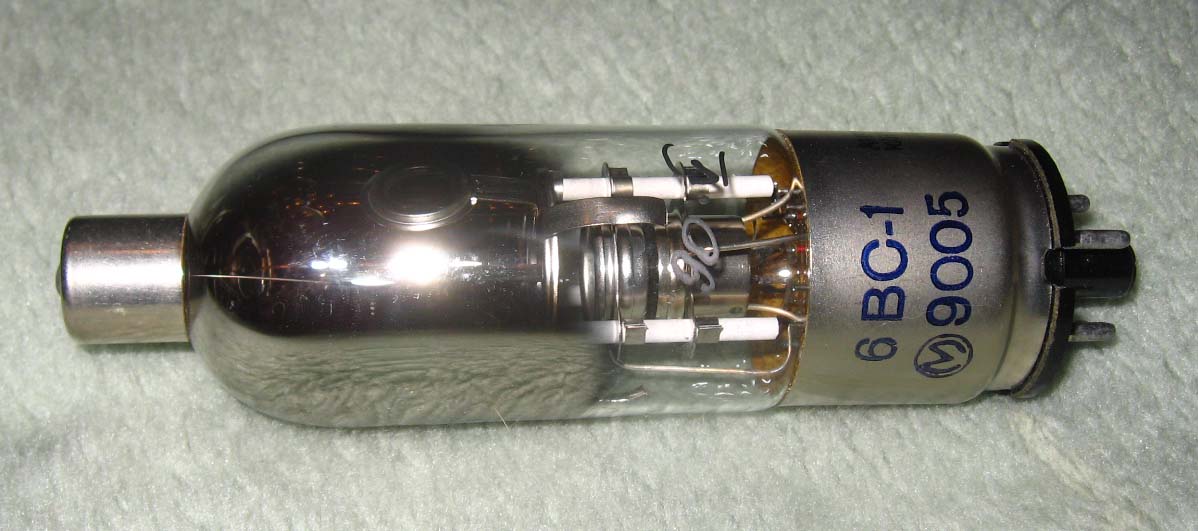

Электронно-лучевой выпрямитель-стабилизатор высокого напряжения (4 кВ). Необычно обозначение типа - двухбуквенное, явно из конца 40х - начала 50х годов.

Производитель - Московский электроламповый завод.

Лампа, конечно, выглядит солидно :))

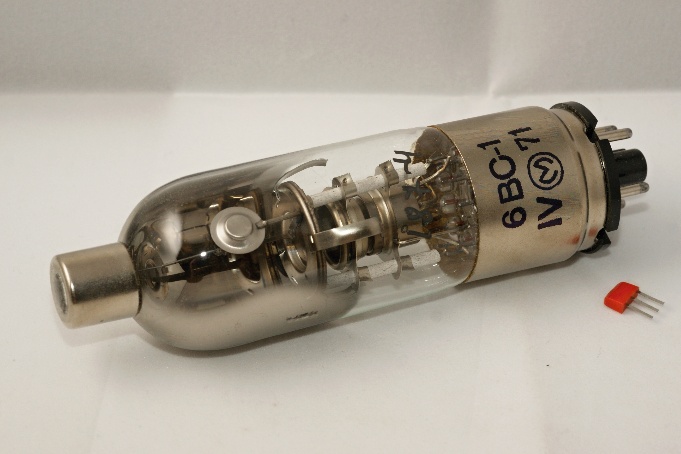

лампа 6ВС-1

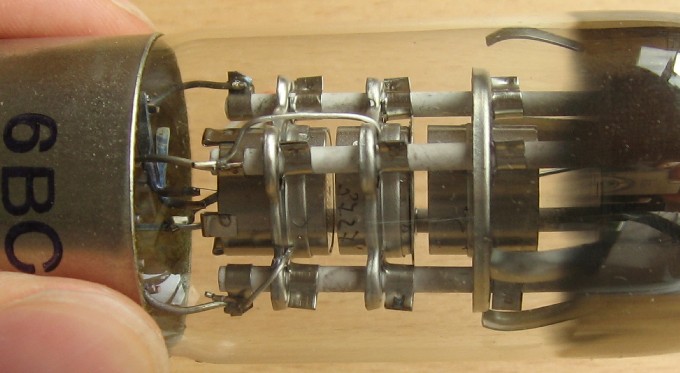

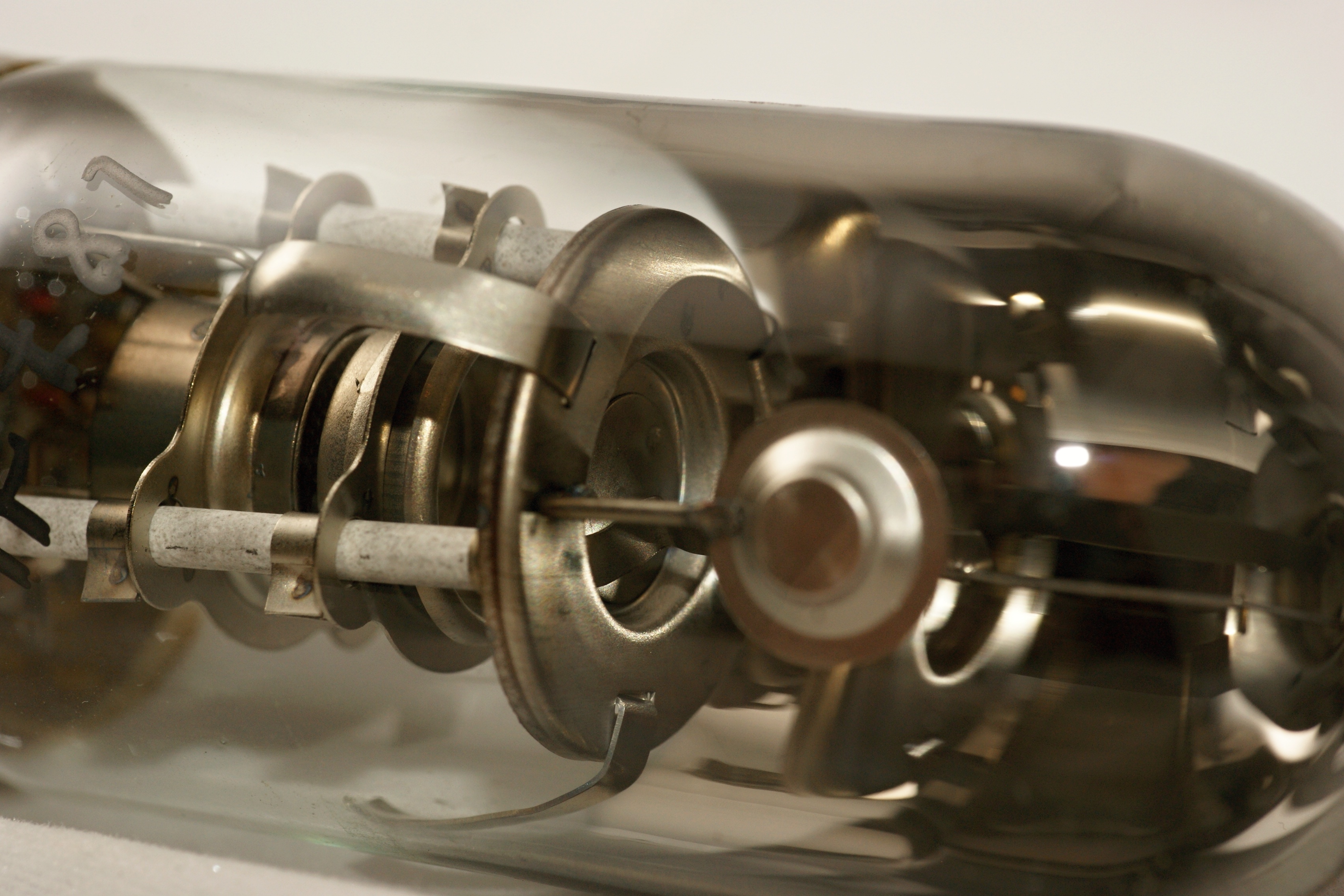

лампа 6ВС-1    Описание, с Форума по ремонту компьютеров: "Внутри типичная электронная пушка из кинескопа, прилагаемая этикетка называет это "Электронный прибор" и электроды названы соответственно - катод, модулятор, ускоряющий электрод ... Напряжение анода рекомендуется 4кВ, ускоряющего электрода 200В, запирающее напряжение модулятора порядка -30В ... допустимое напряжение от 4 до 7.7кВ. При этом никаких токов, кроме 0.6А накала, не приведено вообще. И структура внутри типично кинескопная, совершенно непохожая на обычную лампу."

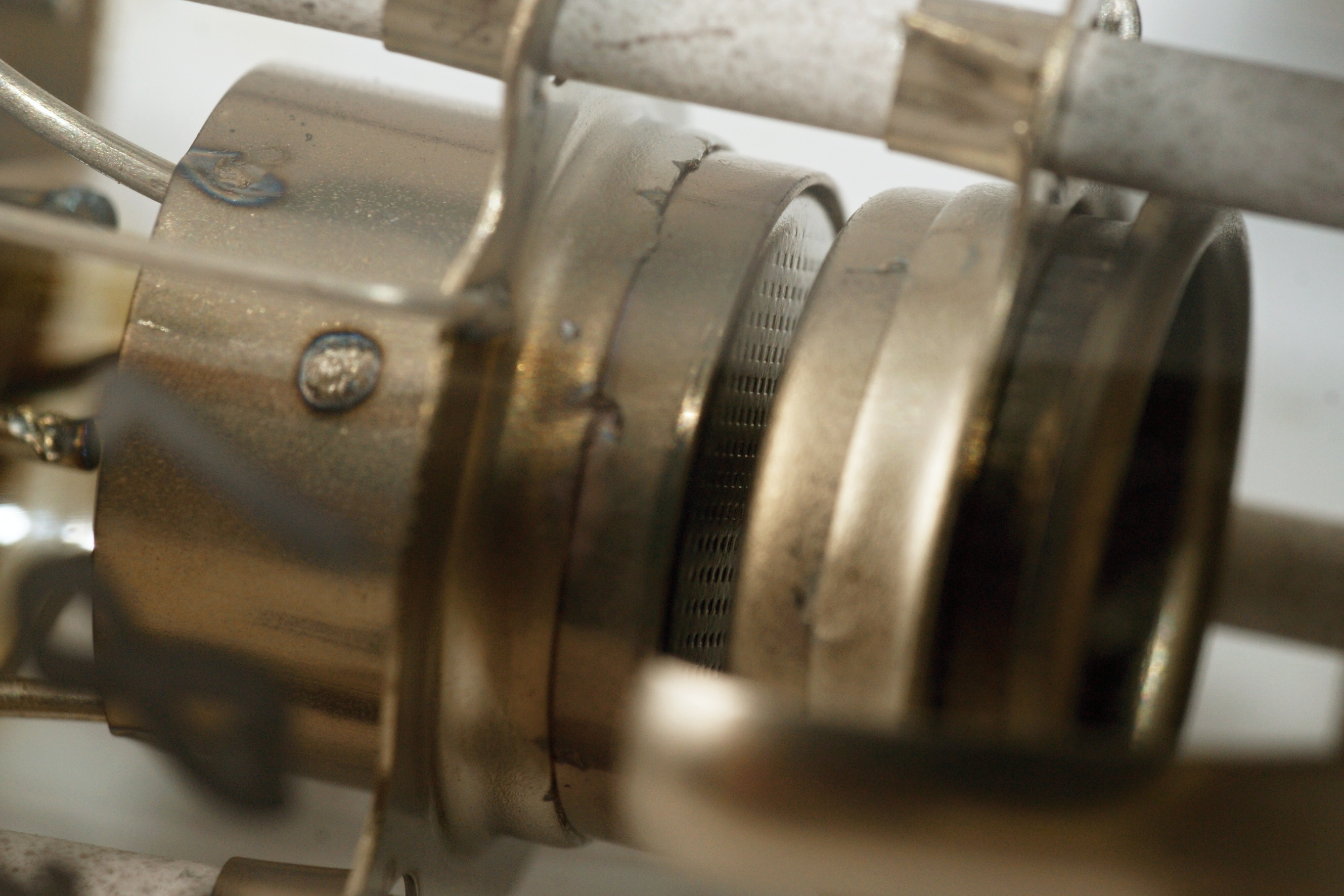

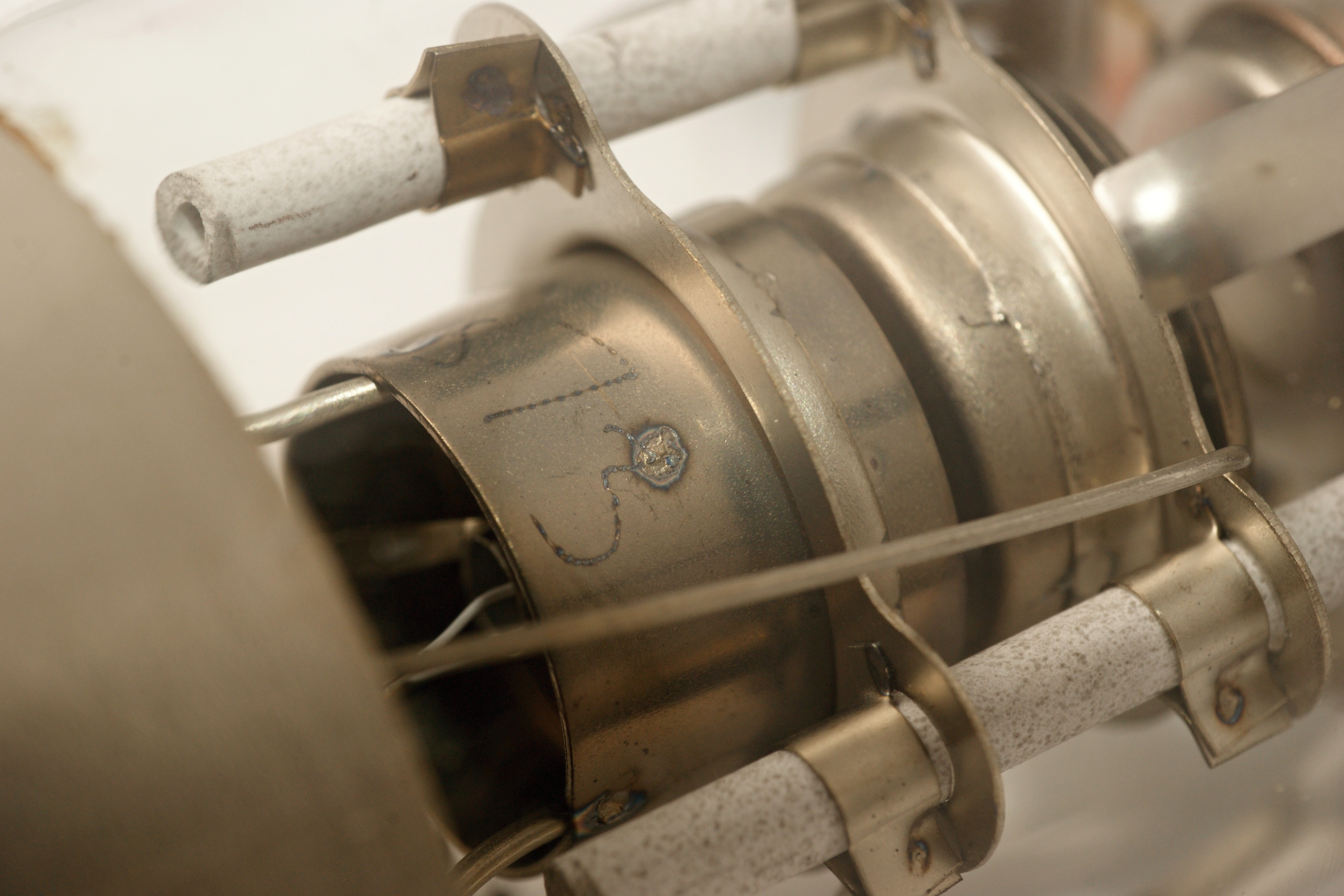

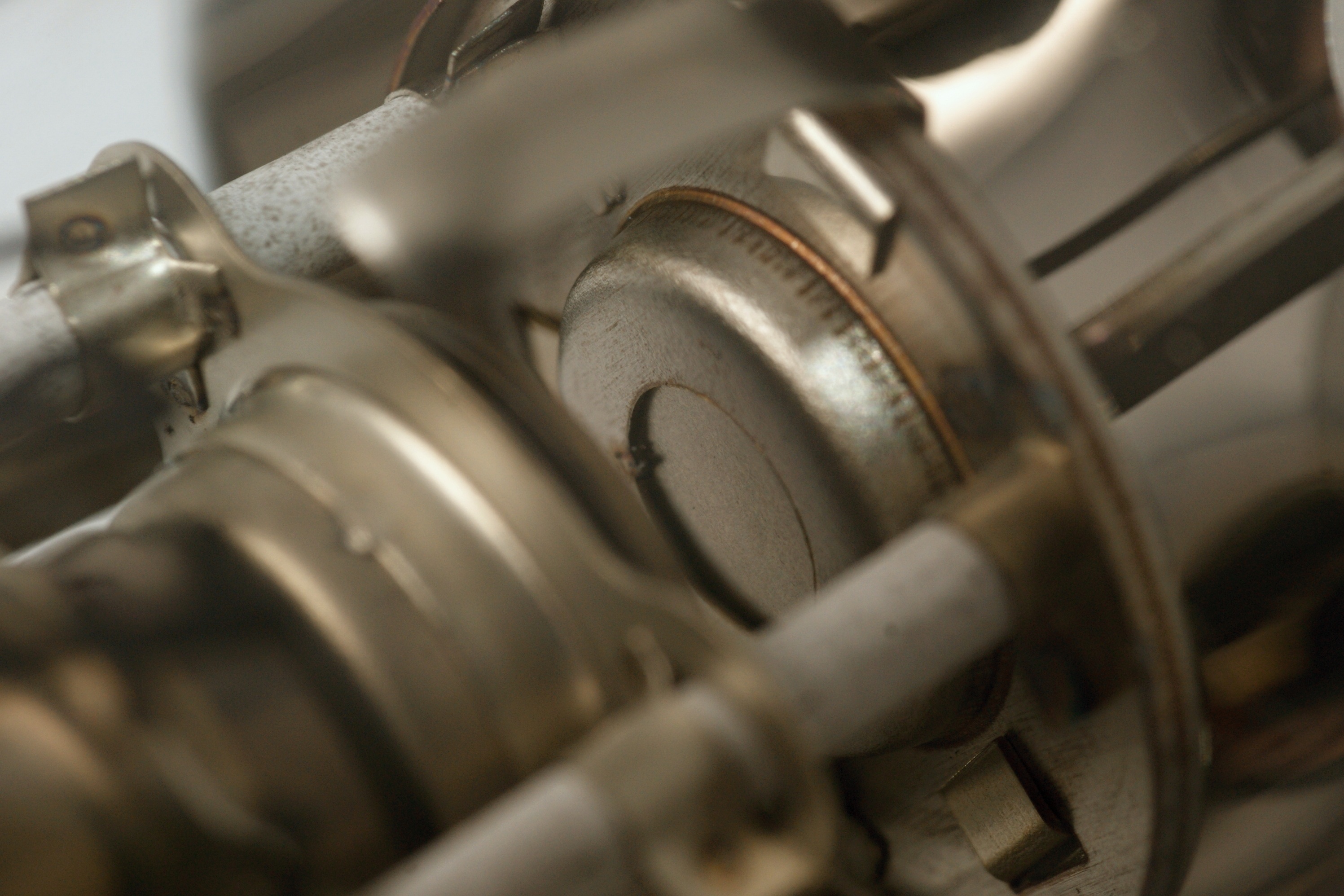

   Ну и в целом надо отметить, что лампа собирается непосредственно из заимствованных от ЭЛТ, вероятно 18ЛК15, элементов прожектора.

   Надо сказать, что в моей этикетке параметры немного отличаются (типовое напряжение ускоряющего электрода 250В, запирающее напряжение -15...-70В).

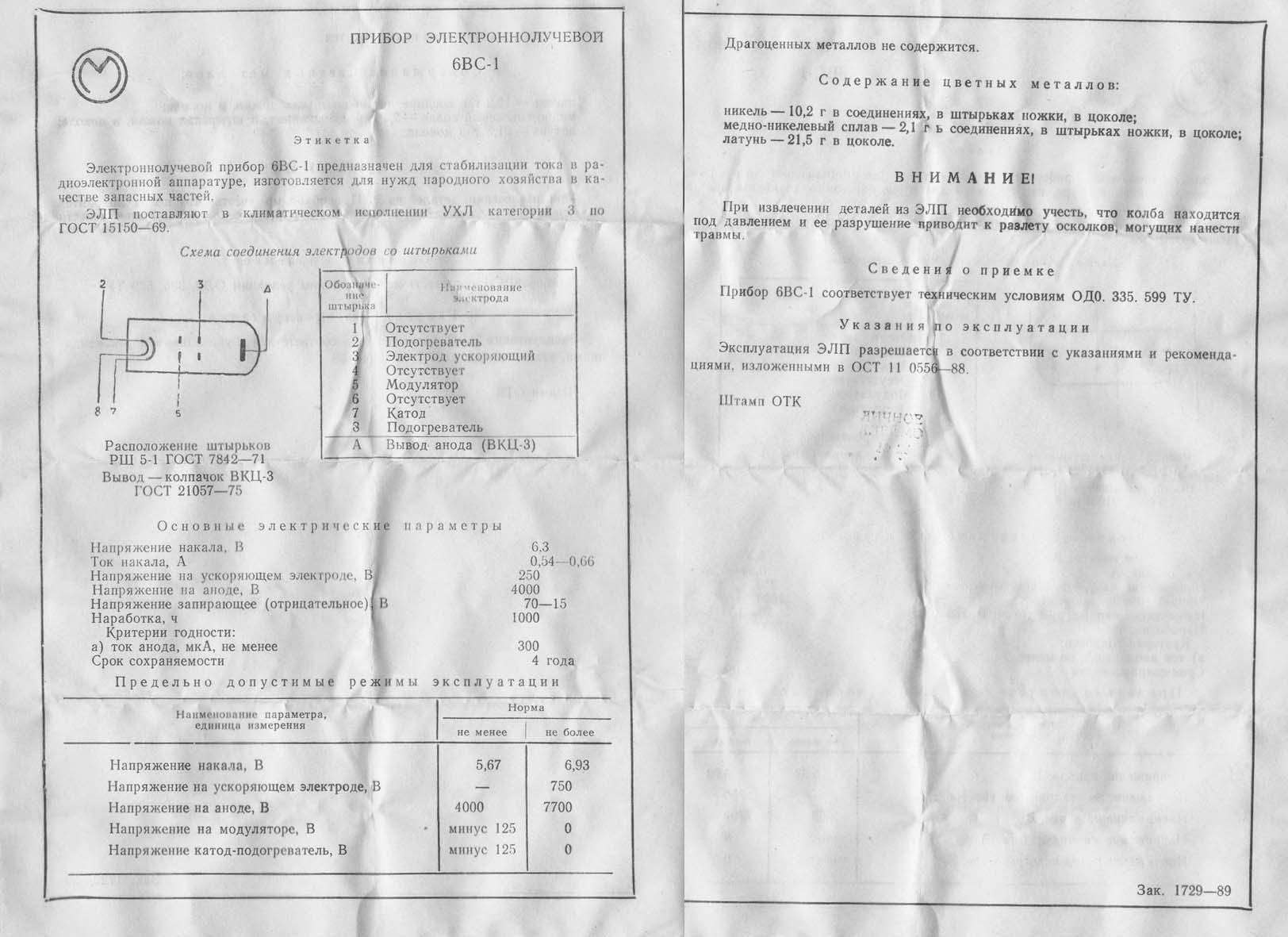

   То же самое и в паспорте 1971 года.

лампа 6ВС-1

лампа 6ВС-1

лампа 6ВС-1

лампа 6ВС-1

лампа 6ВС-1

лампа 6ВС-1

Выпускалась она, как минимум, до 1990 года. Обычно такие архаизмы выживали лишь благодаря требованиям военных, здесь же иной случай - лампа, как следует из этикетки, "... изготовляется для нужд народного хозяйства в качестве запасных частей".

лампа 6ВС-1
(фото с форума Flyback.org.ru)
