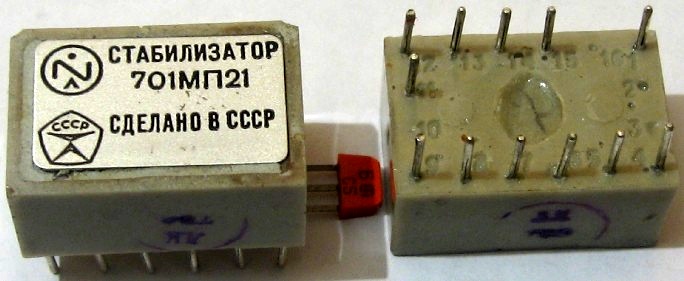

701МП21

Производитель - "Микроприбор", г.Львов (Украина)

Назначение - компенсационный стабилизатор напряжения последовательного типа, +3...+15 В, 100 мА. Применялся в измерительной технике, к примеру - в цифровом мультиметре Ф4800.

Краткий справочный листок на него.

Электрические параметры

Нестабильность выходного напряжения при изменении входного напряжения на 2 В - не более 6 мВ
Нестабильность выходного напряжения при изменении тока нагрузки на 100 мА - не более 6 мВ
Размах переменной составляющей выходного напряжения - не более 1 мВ
Ток короткого замыкания - не более 110 мА
Диапазон рабочих температур -10...+60°С
Ток потребления по каждому входу - не более 3,5 мА
Масса - 15 г

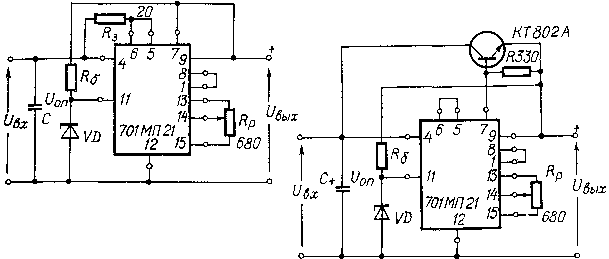

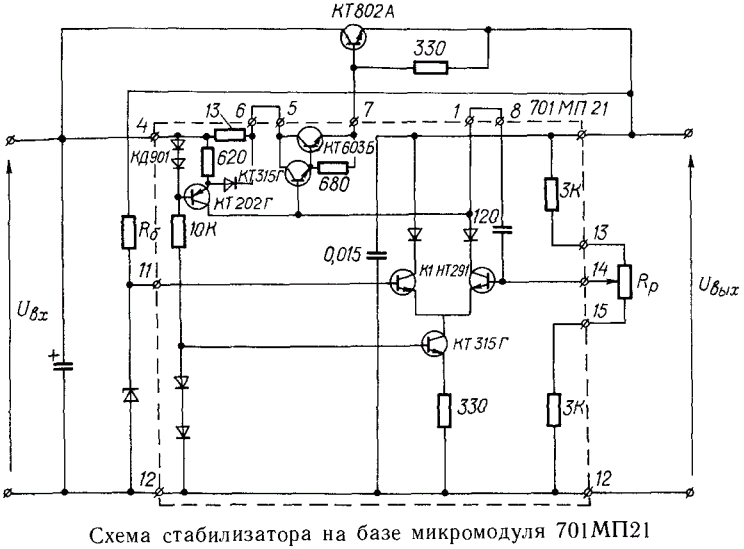

Схемы включения с увеличенным током нагрузки:


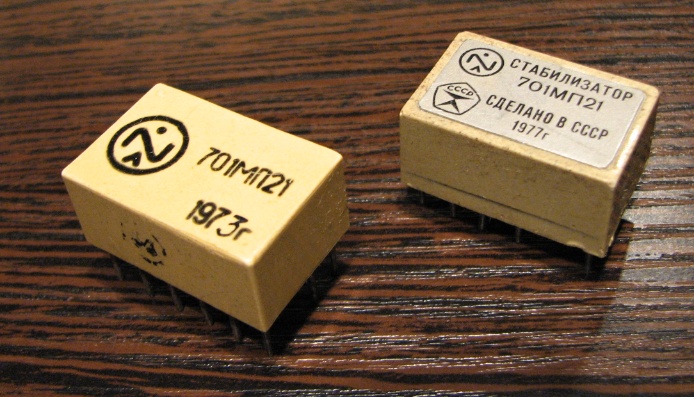

(фото с форума "Портативного ретрорадио")


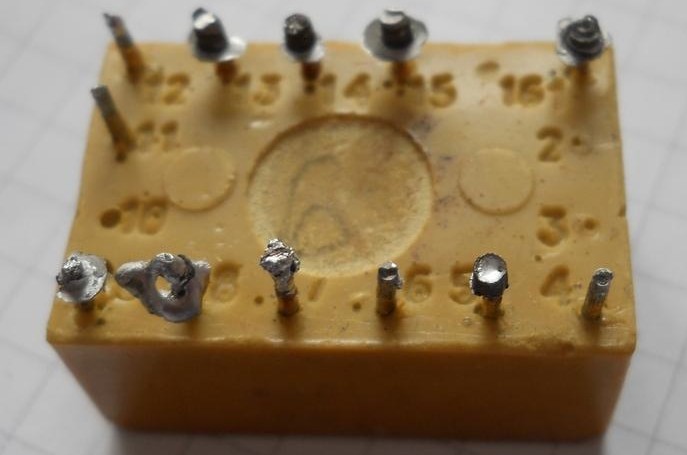

(фото от Argus)


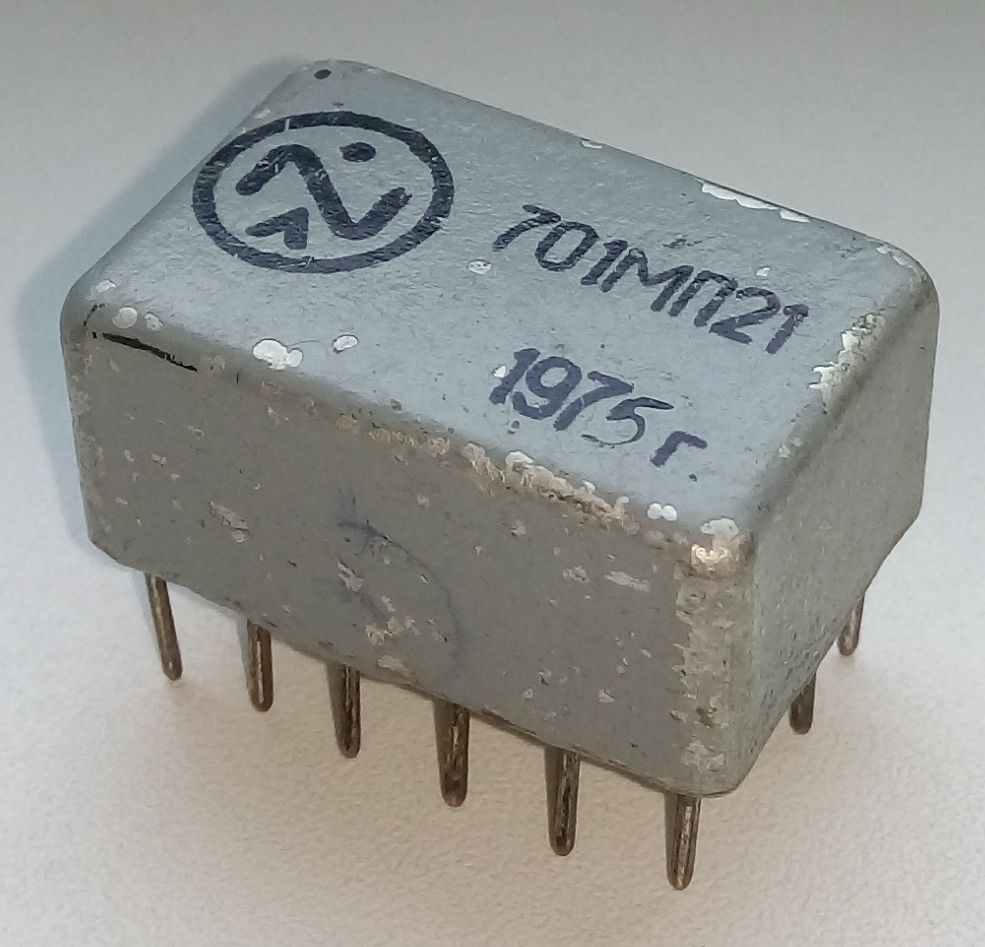

(фото от Argus)

Источники:

1. Микроэлектронные устройства и элементы. Каталог. - Машприборинторг.
2. Готра 3.Ю., Матвиив В.И., Паскур П.П. Справочник регулировщика радиоэлектронной аппаратуры - 2-е изд., перераб. - Львов, Каменяр, 1987.
