701МП23

Производитель - "Микроприбор", г.Львов (Украина)

Назначение - двуполярный стабилизатор напряжения, +15 В, 50 мА. Применялся в измерительной технике, к примеру - в цифровом мультиметре Ф4800.

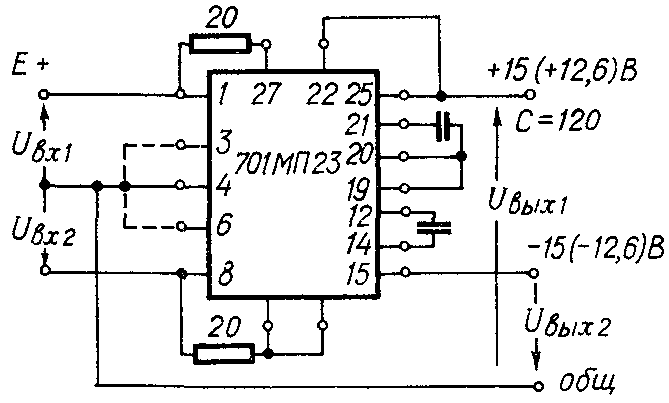

Краткий справочный лист на него.

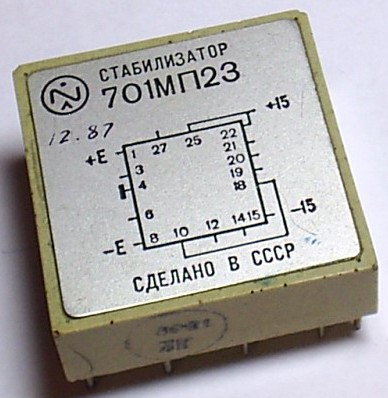

Как видно, они выпускались, как минимум до 1987 года.

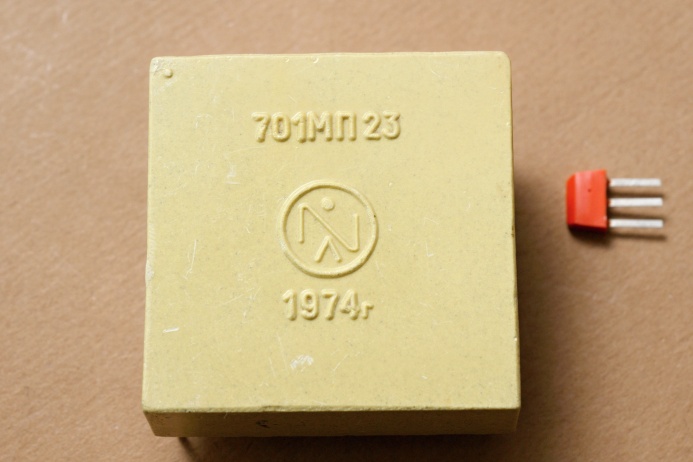

(фото Вячеслава Милованова)

Электрические параметры

Нестабильность выходного напряжения при изменении входного напряжения на 2 В - не более 3 мВ
Нестабильность выходного напряжения при изменении тока нагрузки на 50 мА - не более 3 мВ (выход 1) / не более 6 мВ (выход 2)
Размах переменной составляющей выходного напряжения - не более 1 мВ
Ток короткого замыкания - не более 30 мА
Диапазон рабочих температур -10...+60°С
Температурный коэффициент выходного напряжения - не более 0,02%/°С (выход 1) / не более 0,04%/°С (выход 4)
Ток потребления по каждому входу - не более 12 мА / не более 5 мА
Масса - 35 г

Источники:

1. Микроэлектронные устройства и элементы. Каталог. - Машприборинторг.
2. Готра 3.Ю., Матвиив В.И., Паскур П.П. Справочник регулировщика радиоэлектронной аппаратуры - 2-е изд., перераб. - Львов, Каменяр, 1987.
