75АП002

Назначение - полярочувствительный усилитель воспроизведения (демодулятор) для симметричных линий проводной связи (ARINC-429, авионика).

Производитель - завод "Измеритель" (Смоленск)

Номинальные значения напряжения питания: +5±0,5 В; –5±0,5 В.

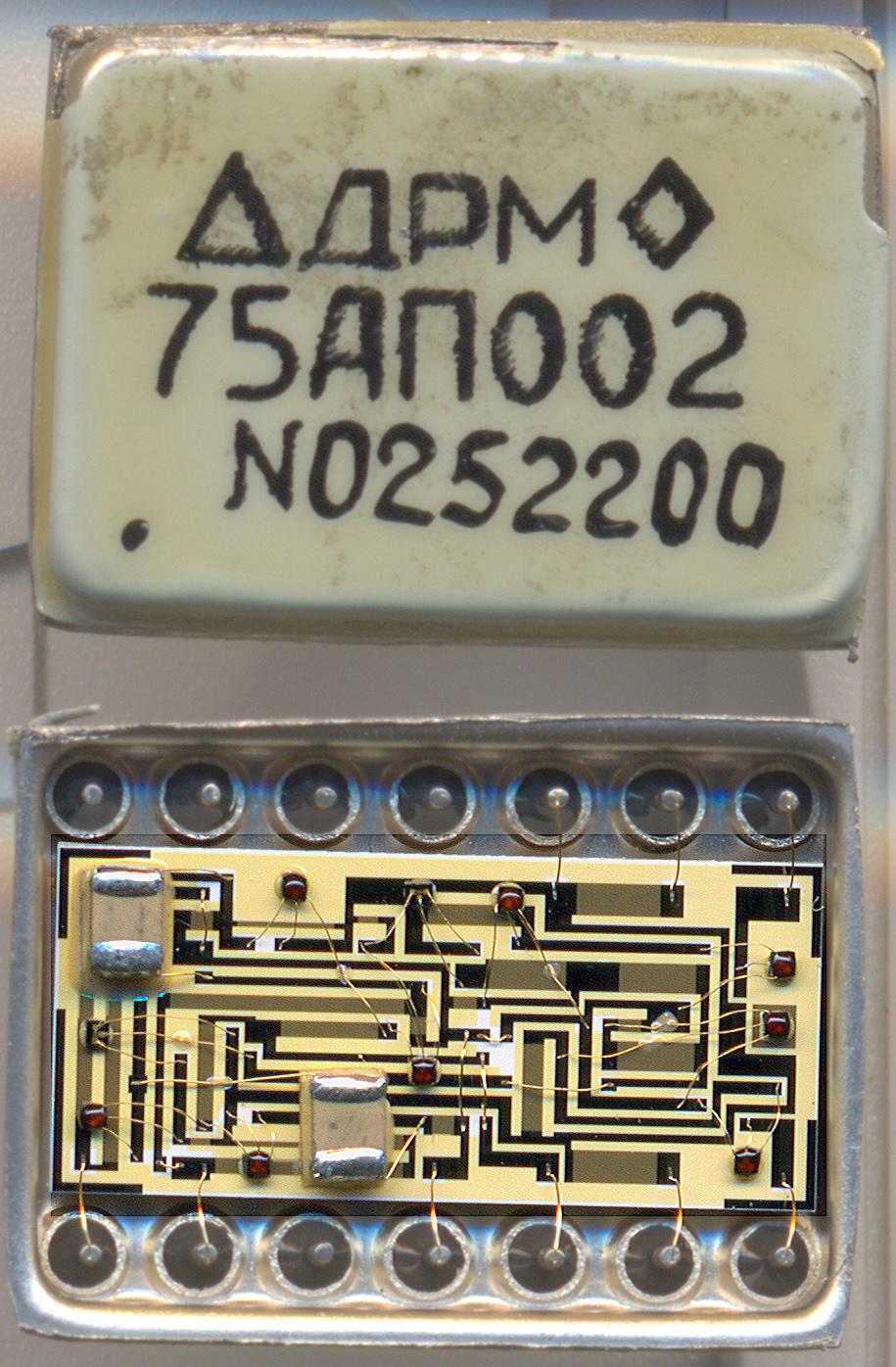

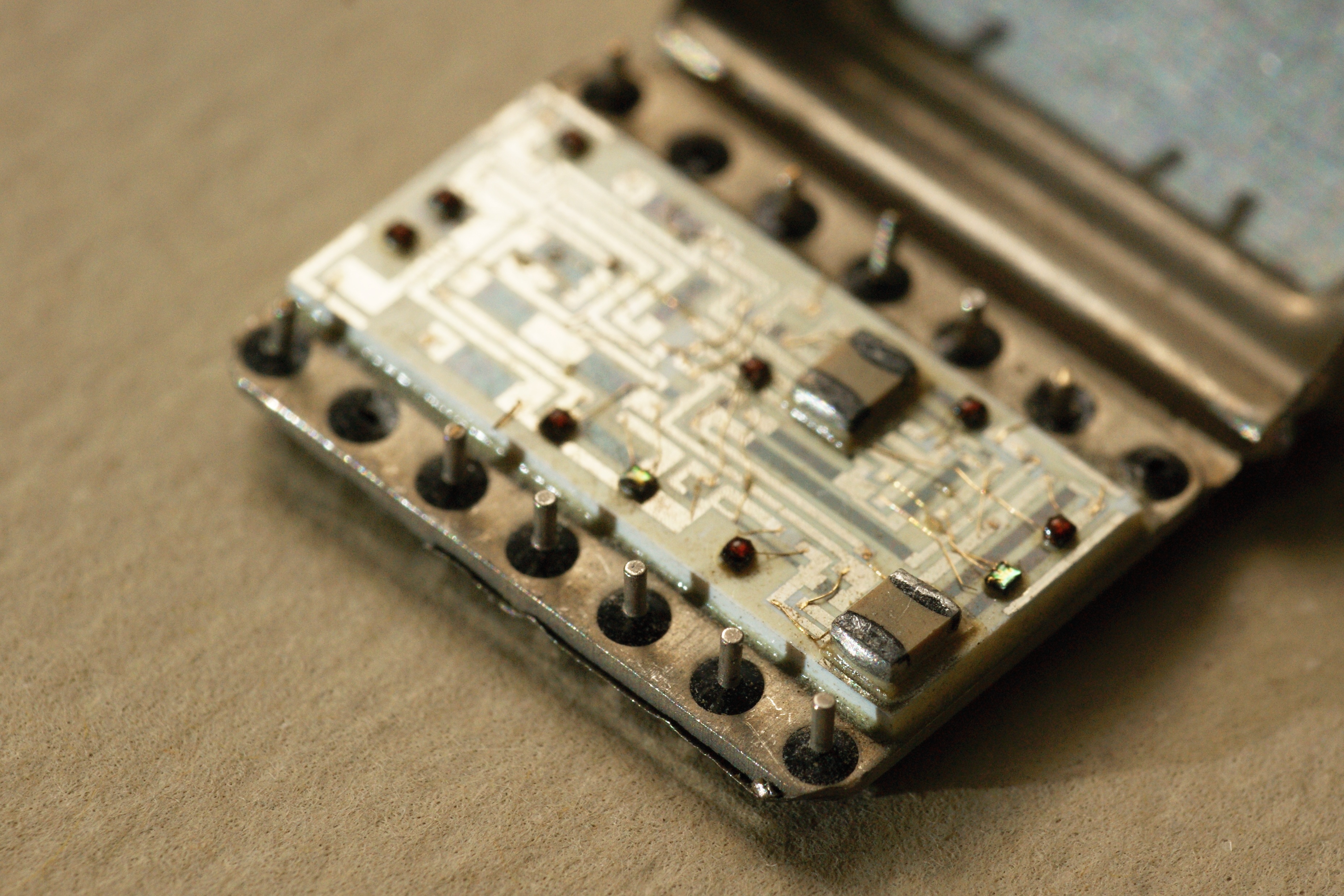

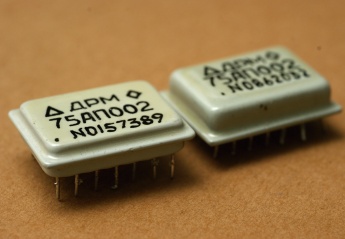

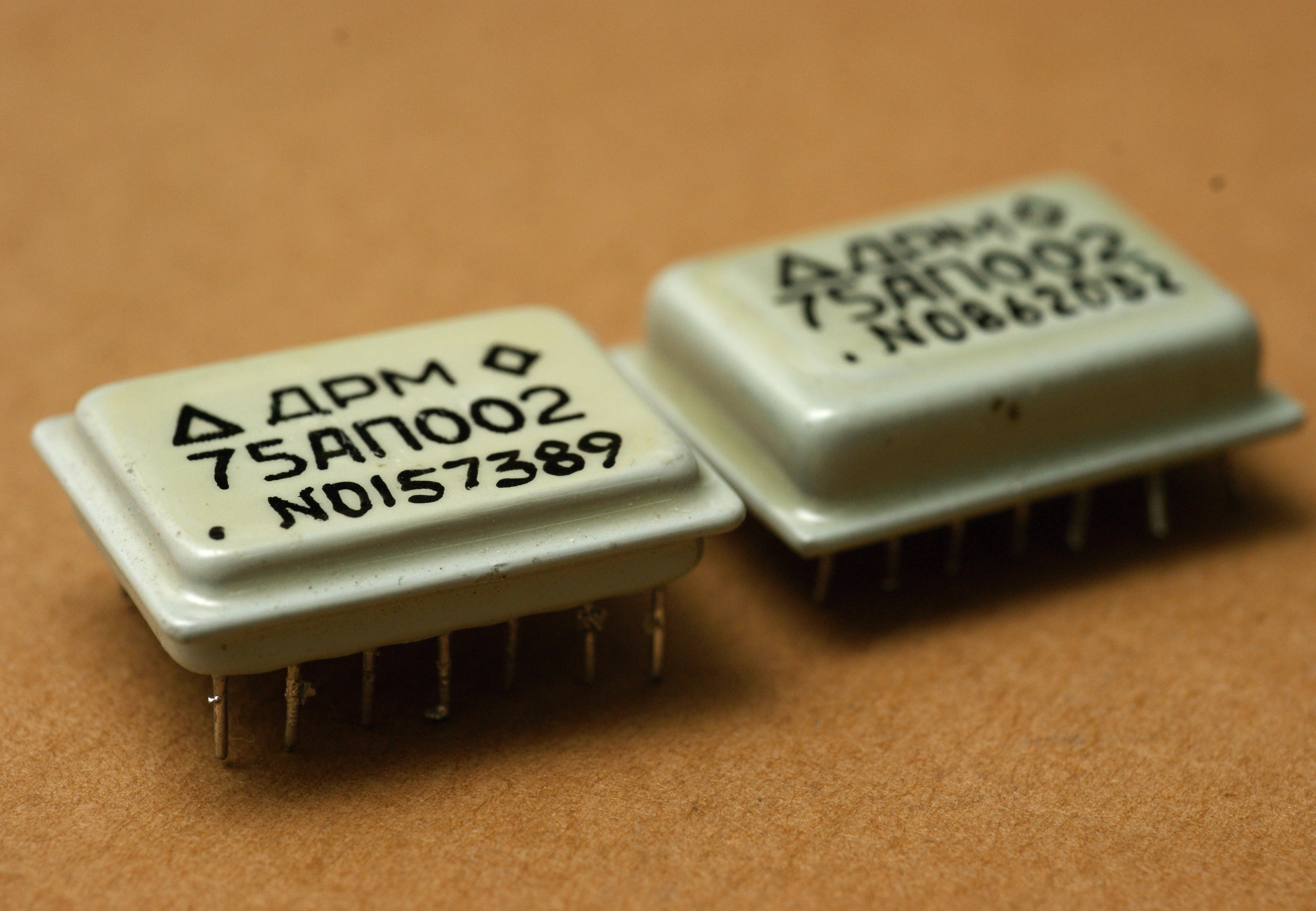

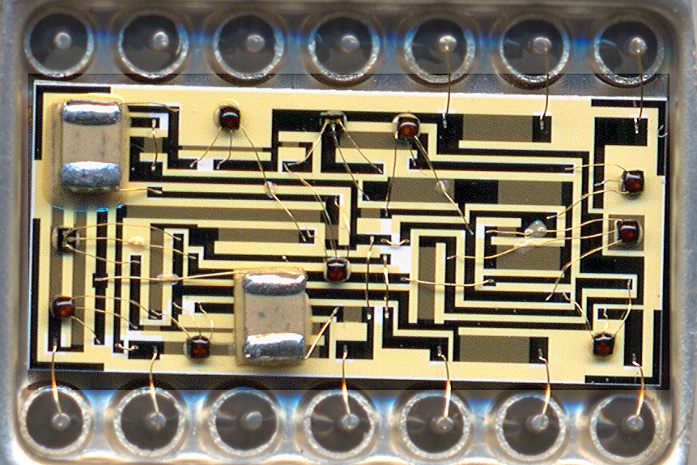

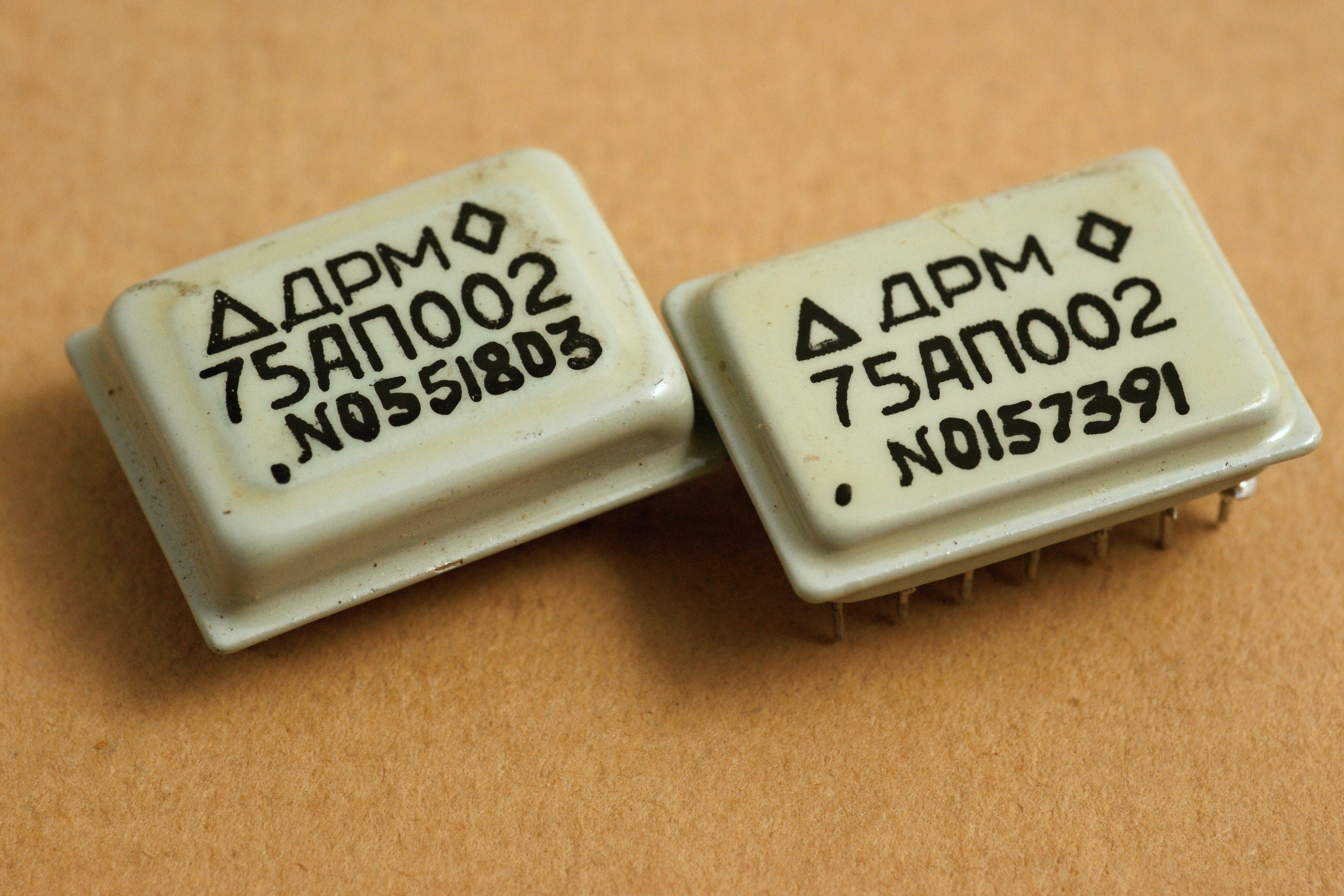

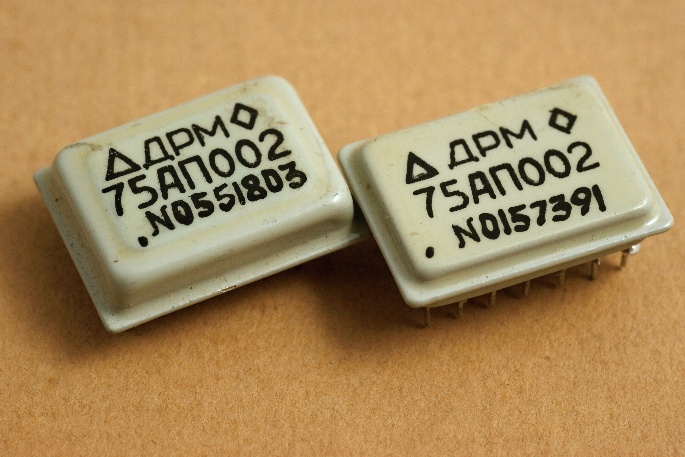

Любопытно, что микросборка паковалась в несколько отличающиеся корпуса:

микросборка 75АП002


(фото Александра Назаренко)


(информация от Александра Перебаскина)

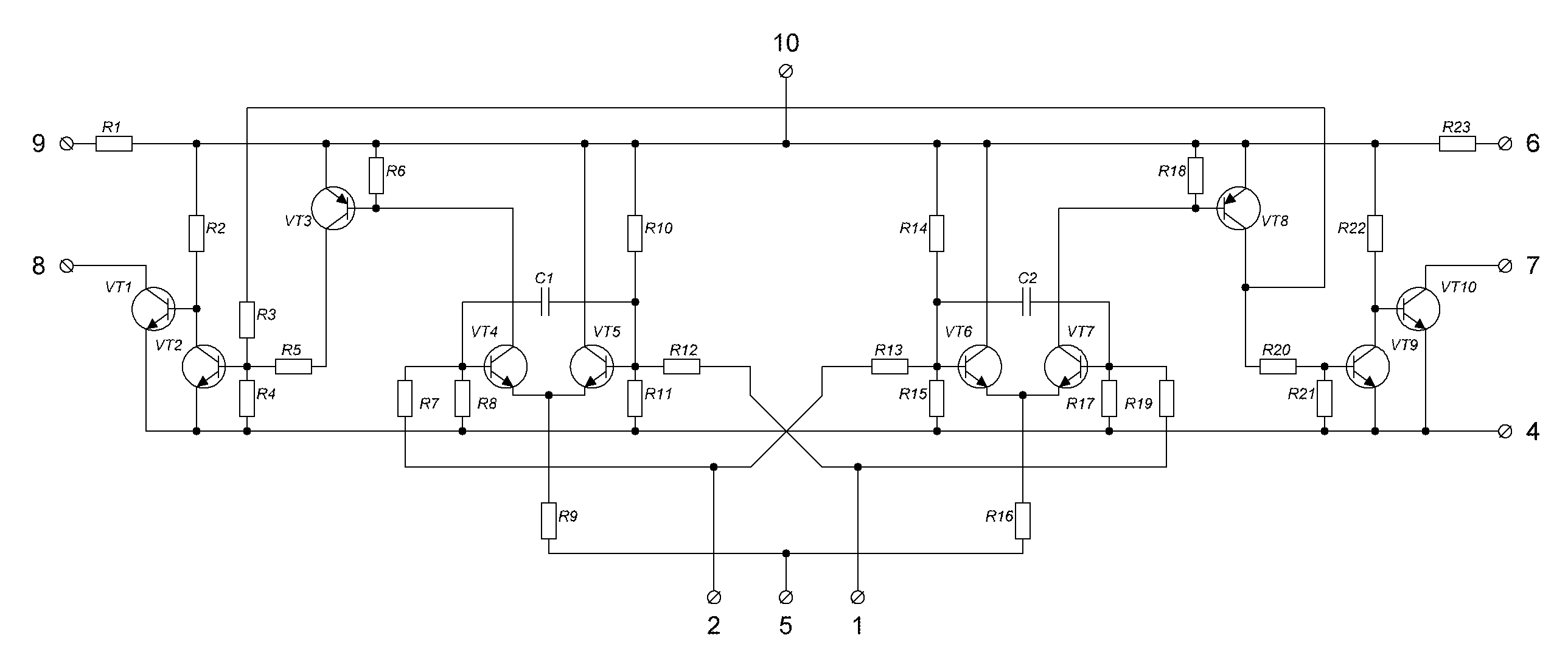

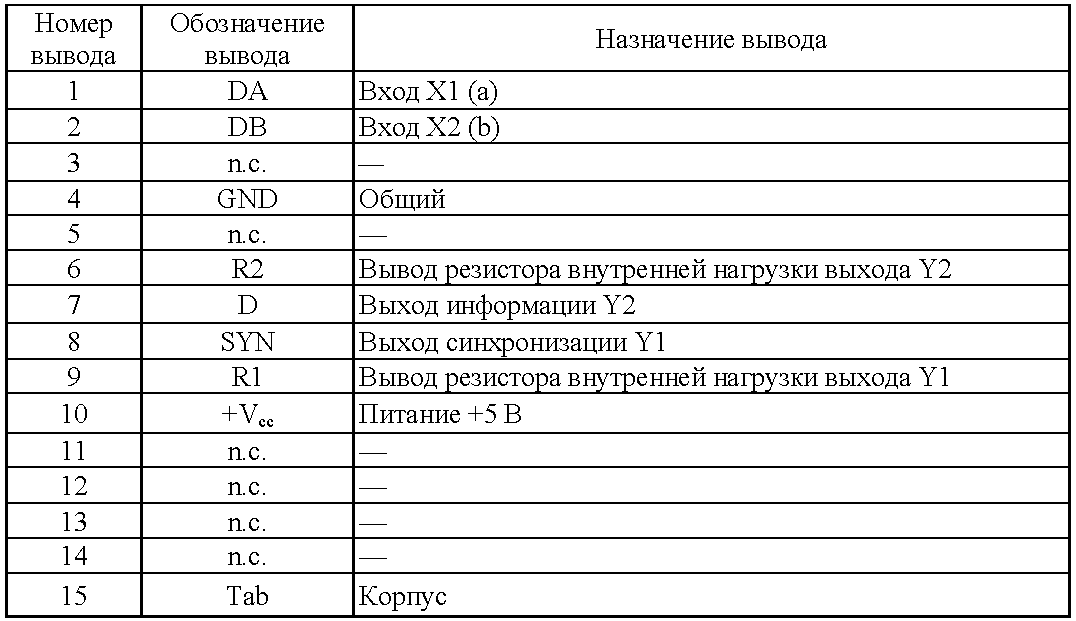

Информация по цоколевке, ходящая по интернету, не вполне верна - вывод 5 не свободен, скорее всего он соединялся с выв. 4 GND и его не упомянули, еще через него можно управлять уровнем срабатывания (усиления).
