75ГД10А-Э

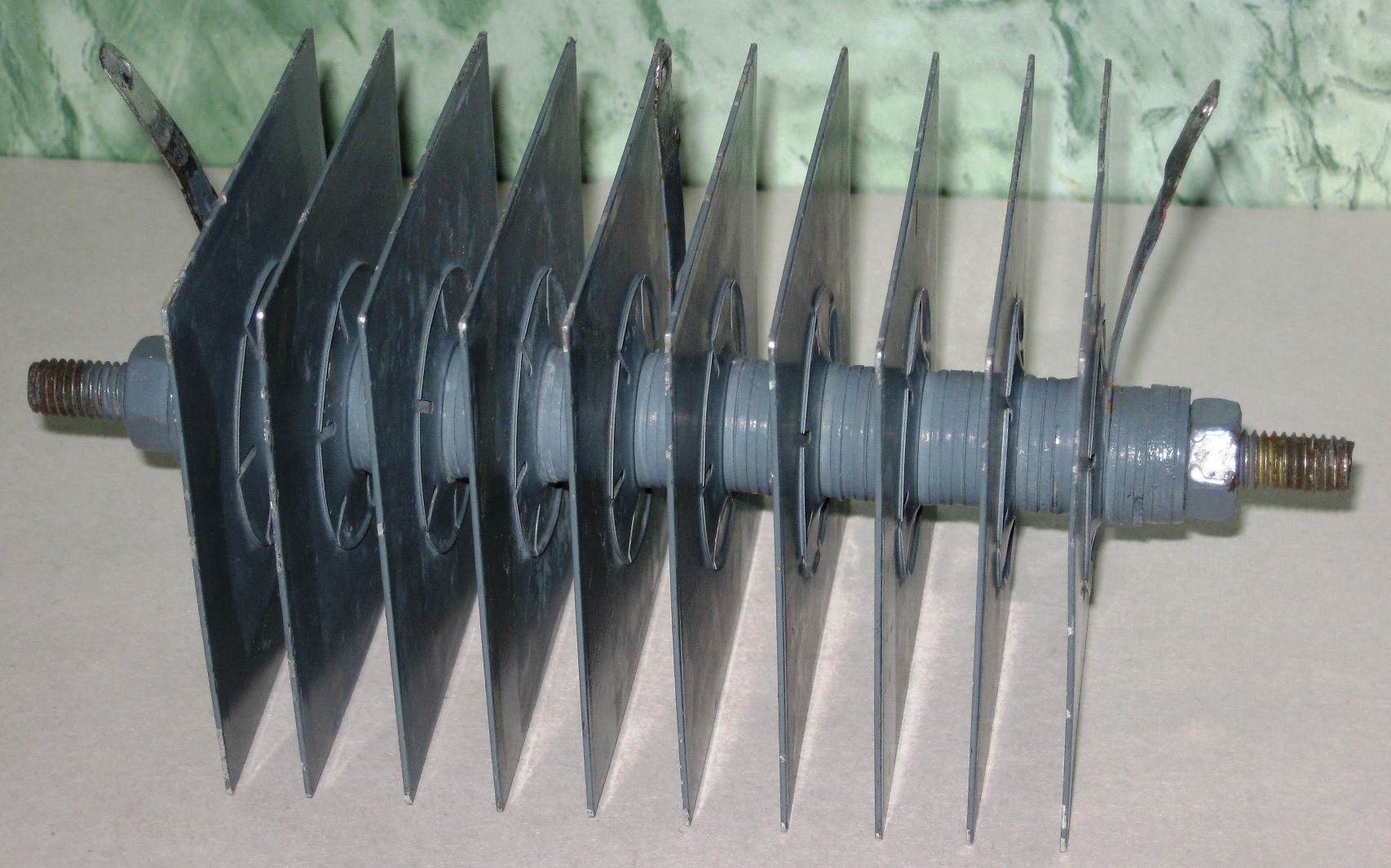

(фото Владимира, г.Пермь)

Селеновый двухплечный выпрямитель, элементы собраны на алюминиевом основании, катодный электрод выполнен из сплава олова с кадмием. Подводимое напряжение 250 В, выпрямленное напряжение не менее 95 В, выпрямленный ток 1,2 А.

В обозначении есть буква "Э", значение её неизвестно, в ТУ она отсутствует... экспортное исполнение?

Производитель - завод полупроводниковых приборов, Йошкар-Ола (бывш. ПО "Изотоп").

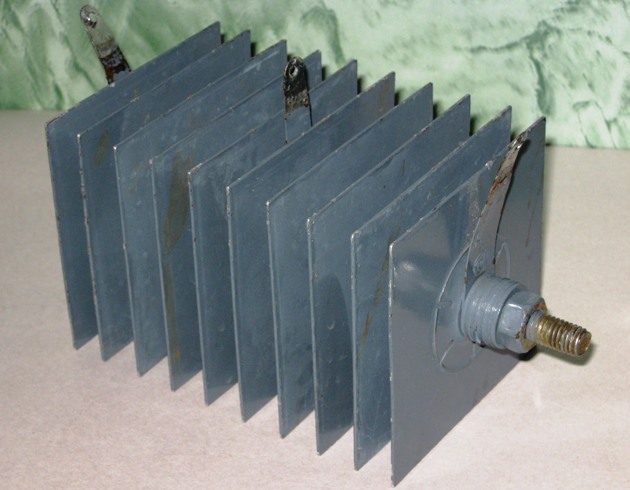

(фото Владимира, г.Пермь)

Общие данные на селеновые выпрямители - здесь. Справочный листок на выпрямители из элементов размером 75х75мм - здесь и здесь (две версии).

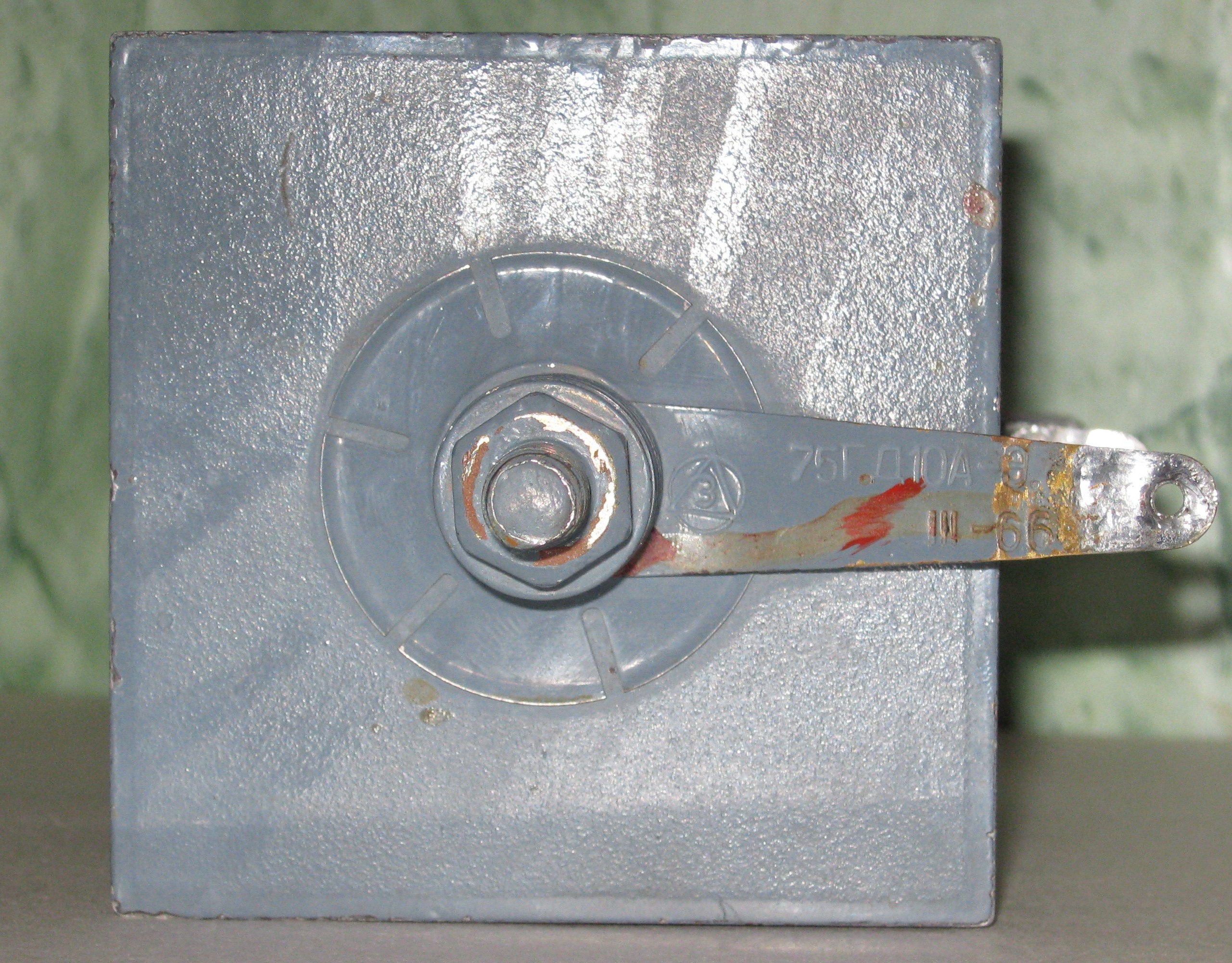

(фото Владимира, г.Пермь)

Источники:

1. Геллер Исаак Хаимович. Селеновые выпрямители. М.-Л., Издательство <Энергия>, 1964г. (Массовая радиобиблиотека. Вып. 496).
2. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. четвертое, переработанное и дополненное. "Техника", 1966.
3. Справочник радиолюбителя. Р.М. Терещук, Р.М. Домбругов, Н.Д. Босый, С.И. Ногин, В.П. Боровский, А.Б. Чаплинский. В двух частях. Изд. 6-е. "Техника", 1970.
4. Справочник по полупроводниковым приборам. Лавриненко В.Ю. Изд. 6-е. "Техника", 1971.
5. Полупроводниковые приборы. Справочник. Издание второе - Министерство электронной промышленности. ВНИИ "Электронстандарт", 1976.
6. Пляц О. М. Справочник по электровакуумным, полупроводниковым приборам и интегральным схемам. Минск, <Вышэйш. школа>, 1976.
