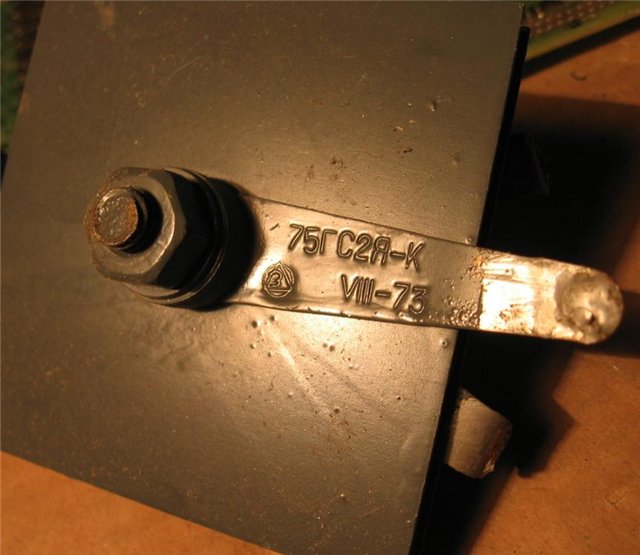

(фото Num Lock'а с Форума любителей технической старины)

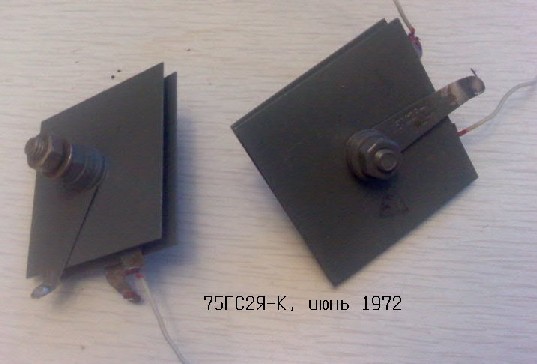

(фото Num Lock'а с Форума любителей технической старины)
Однофазный селеновый выпрямитель со средней точкой, серии "Я" (с добавлением теллура) класса "Г". Подводимое напряжение 25 В, выпрямленное напряжение не менее 9 В, выпрямленный ток 3 А. Что интересно, согласно справочному листу, уже в 1970 году они числились в разделе "В новых разработках применять не рекомендуется"...
(фото с форума "Портативного
ретрорадио")
Производитель - завод полупроводниковых приборов, Йошкар-Ола (бывш. ПО "Изотоп").
Общие данные на селеновые выпрямители - здесь.
Справочный листок на выпрямители из элементов размером 75х75мм - здесь и здесь (две версии).
Источники:
1. Справочник радиолюбителя. Р. М. Терещук, Р.
М. Домбругов, Н. Д. Босый, С И. Ногин, В. П. Боровский, А. Б. Чаплинский. В двух частях.
Изд. 6-е. "Техника", 1970.
2. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. 6-е. "Техника", 1971
3. Полупроводниковые приборы. Справочник. Издание второе - Министерство электронной
промышленности. ВНИИ "Электронстандарт", 1976
4. Пляц О. М. Справочник по электровакуумным, полупроводниковым приборам и интегральным
схемам. Минск, <Вышэйш. школа>, 1976.
