75ВС4А2Р

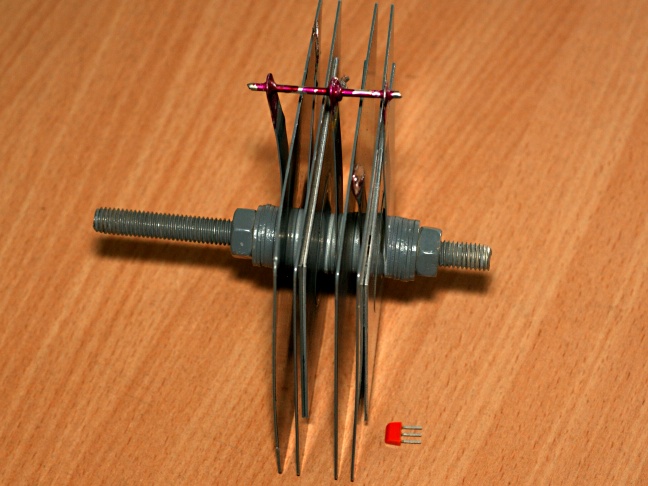

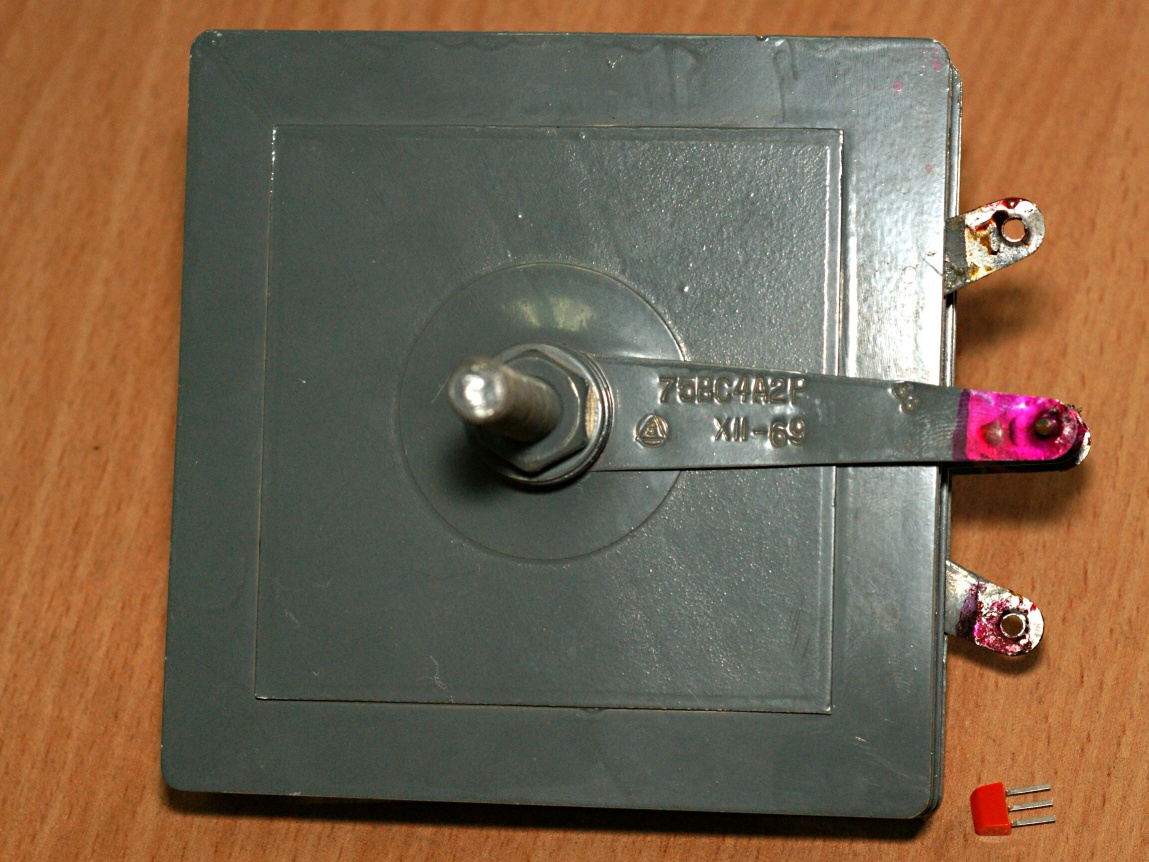

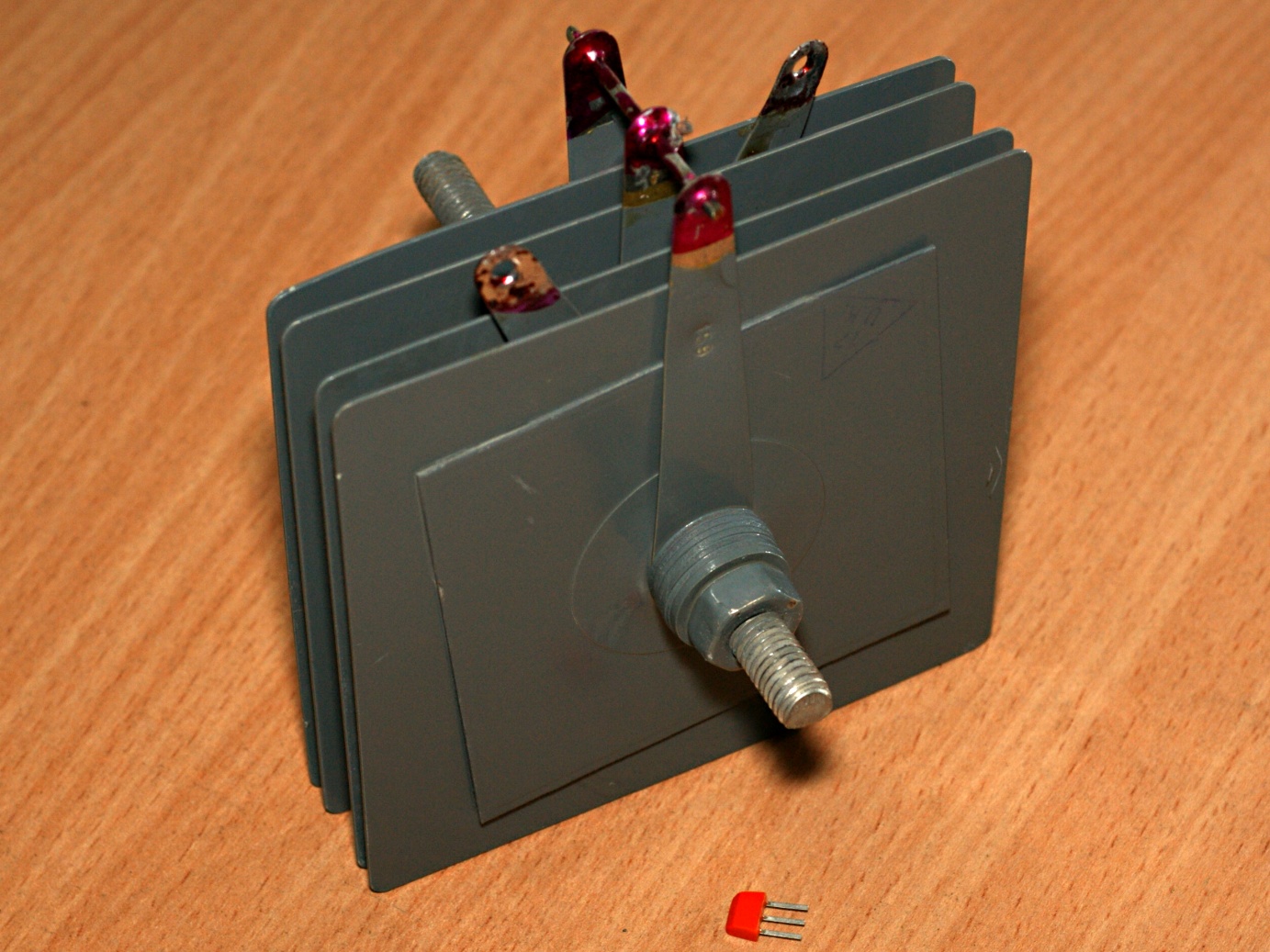

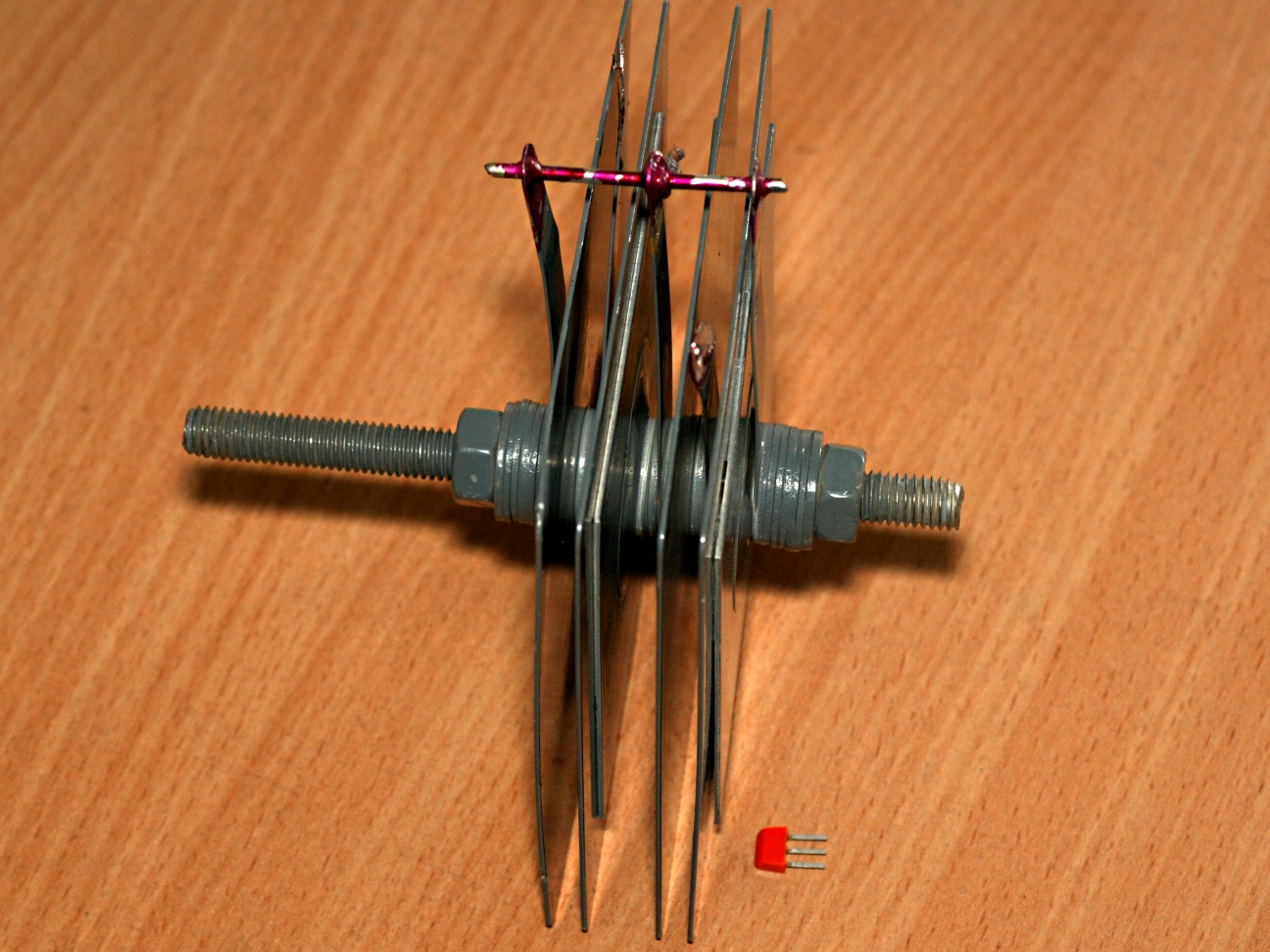

Однофазный селеновый выпрямитель со средней точкой, серии "А" класса "В", элементы собраны на алюминиевом основании, катодный электрод выполнен из сплава олова с кадмием. Имеет две одинаковые параллельные ветви, с радиатором для охлаждения.

Параметры для каждой ветви - подводимое напряжение 40 В, выпрямленное напряжение не менее 14 В, выпрямленный ток 2,4 А.

Производитель - завод полупроводниковых приборов, Йошкар-Ола (бывш. ПО "Изотоп").

Общие данные на селеновые выпрямители - здесь. Справочный листок на выпрямители из элементов размером 75х75мм - здесь и здесь (две версии).

Источники:

1. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. четвертое, переработанное и дополненное. "Техника", 1966.
2. Справочник радиолюбителя. Р.М. Терещук, Р.М. Домбругов, Н.Д. Босый, С.И. Ногин, В.П. Боровский, А.Б. Чаплинский. В двух частях. Изд. 6-е. "Техника", 1970.
3. Справочник по полупроводниковым приборам. Лавриненко В.Ю. Изд. 6-е. "Техника", 1971.
4. Полупроводниковые приборы. Справочник. Издание второе - Министерство электронной промышленности. ВНИИ "Электронстандарт", 1976.
5. Пляц О. М. Справочник по электровакуумным, полупроводниковым приборам и интегральным схемам. Минск, <Вышэйш. школа>, 1976.
