7ГЕ1А-С

Селеновые стабисторы.

Особенностью этих диодов является малый минимальный ток стабилизации, кроме этого они допускают кратковременные перегрузки по току, а также имеют малые габариты и вес.

Диоды 7ГЕ1А-С выполнены в виде дисков с гибкими проволочными выводами, направленными в одну сторону. Электроизоляционное лакокрасочное покрытие обеспечивает достаточную защиту от воздействия окружающей среды, поэтому диоды не имеют специального корпуса.

Техническая информация по селеновым стабисторам; и еще вариант.

Электрические параметры

Напряжение стабилизации - 0,72 В +10%
Ток стабилизации минимальный - 0,5 мА
Ток стабилизации максимальный - 10 мА
Дифференциальное сопротивление - 50 Ом
Температурный коэффициент напряжения стабилизации -1,5...-2,5 мВ/°С
Диапазон рабочих температур -25...+55°C
Долговечность 10 000 час

Производитель - завод полупроводниковых приборов, Йошкар-Ола (бывш. ПО "Изотоп").

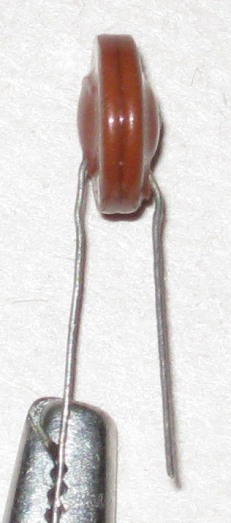

(фото Владимира, г.Пермь)

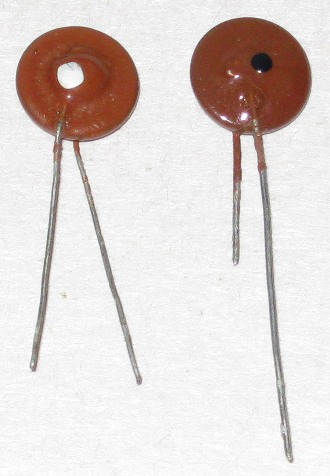

(фото Владимира, г.Пермь)

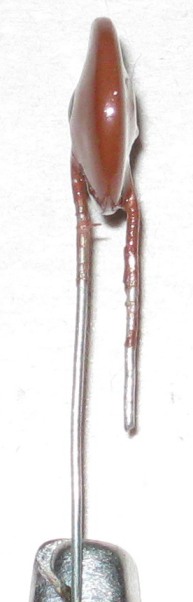

(фото Владимира, г.Пермь)

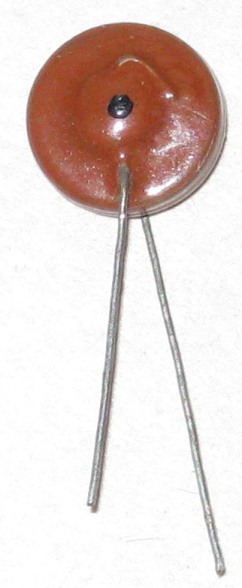

(фото Владимира, г.Пермь)

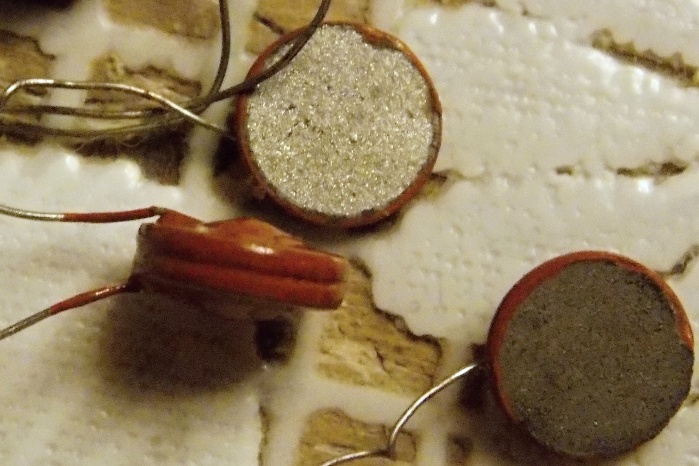

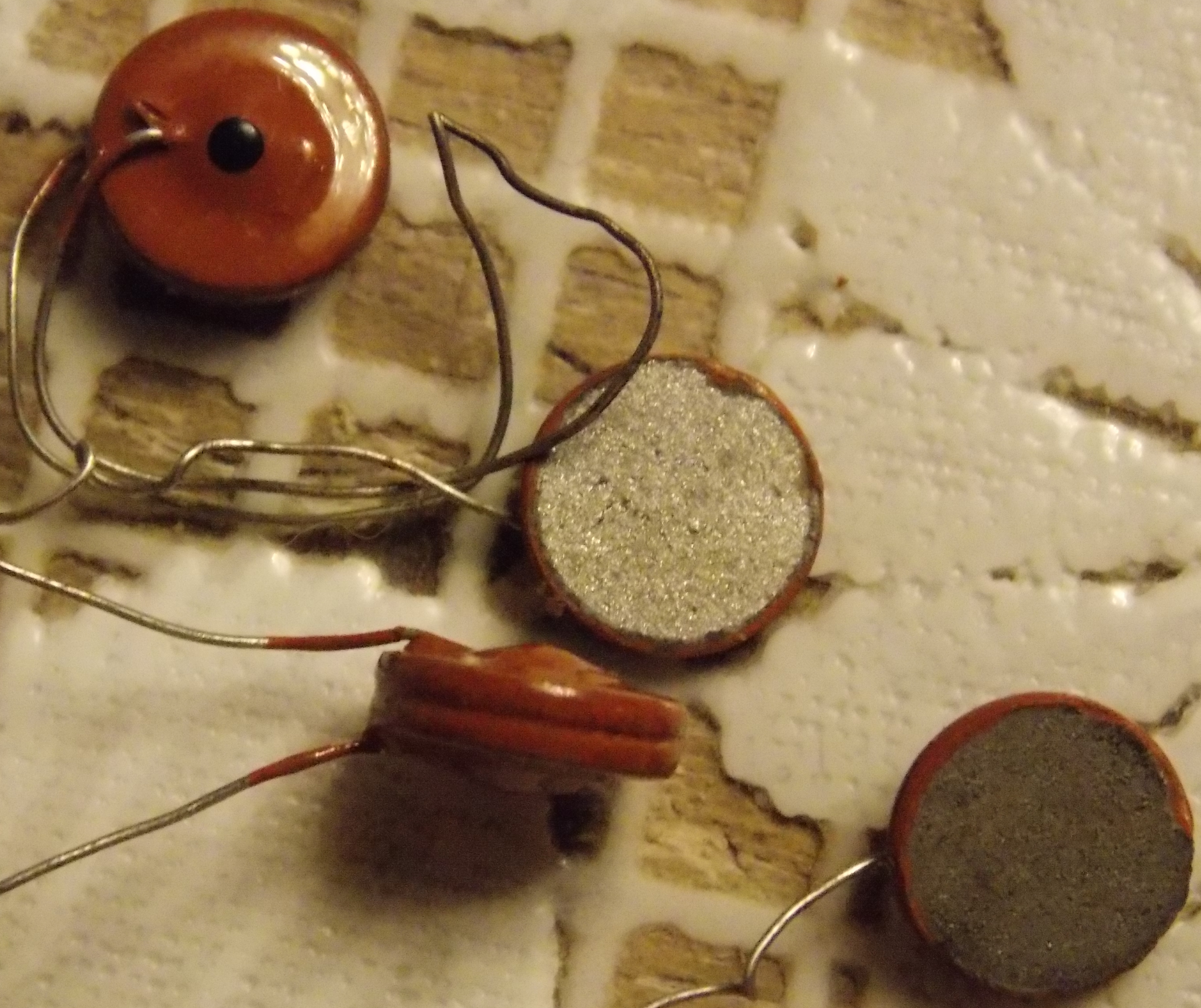

(фото с форума Драгомир)

Источники:

1. П. Лунев, Г. Белов, В. Казаков. Селеновые стабилизирующие диоды. - "Радио" 1970, №8.
2. Краткий справочник радиолюбителя. Березовский М.А., Писаренко В.М. - Киев "Технiка", 1975.
3. Атанас Шишков. Транзистори и диоди. Кратък справочник. Второ допълнено издание. София, Държавно издателство "Техника". 1981.
