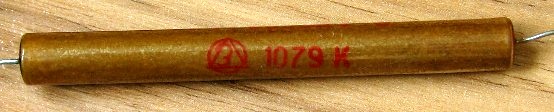

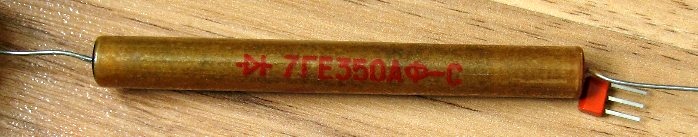

7ГЕ350АФ-С

Слаботочный селеновый выпрямитель серии "Ф" (фольговый). Судя по букве С в обозначении - специального назначения (?).
Предназначен для работы в схемах умножения напряжения, а именно - для питания второго анода кинескопов полупроводниковых телевизоров при частоте строчной размеркти до 16 кГц.

Производитель - завод полупроводниковых приборов, Йошкар-Ола (бывш. ПО "Изотоп").

Электрические параметры

Подводимое напряжение - 8,4 кВ
Выпрямленное напряжение - 8 кВ
Выпрямленный ток - 400 мкА
Падение прямого напряжение при токе 3 мкА - 0,31 кВ
Температура нагрева - до 75°С.

Общие данные на селеновые выпрямители - здесь.

Источники:

1. Полупроводниковые приборы. Справочник. Том IV. Полупроводниковые диоды. Издание второе. - Министерство электронной промышленности СССР. Научно-исследовательский институт, 1971.
2. Краткий справочник радиолюбителя. Березовский М.А., Писаренко В.М. - Киев "Технiка", 1975.
3. Пляц О. М. Справочник по электровакуумным, полупроводниковым приборам и интегральным схемам. Минск, <Вышэйш. школа>, 1976.
4. Лавриненко В.Ю. Справочник по полупроводниковым приборам. 9-е изд., перераб. К.: Технiка, 1980.
