8ИД1

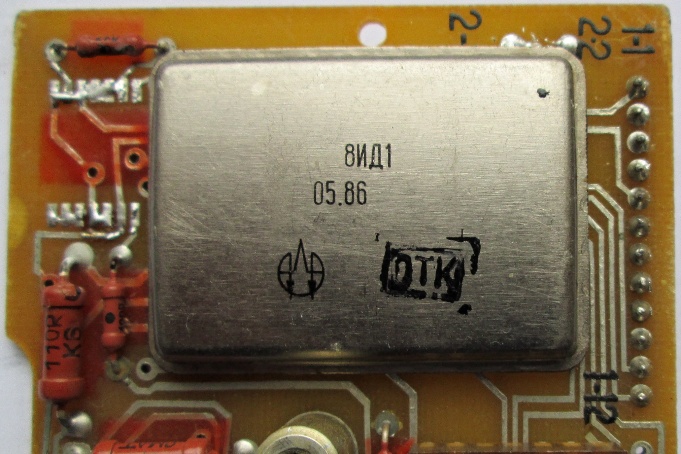

(фото с форума Портативное ретрорадио)

Микросборка представляет собой дешифратор индикации, применялась в цифровых вольтметрах В7-34 разных модификаций. Позже она была переименована в 04ИД001.

Производитель - Минское ПО им. В. И. Ленина (Минский приборостроительный завод), ныне Белвар (Минск, Белоруссия).

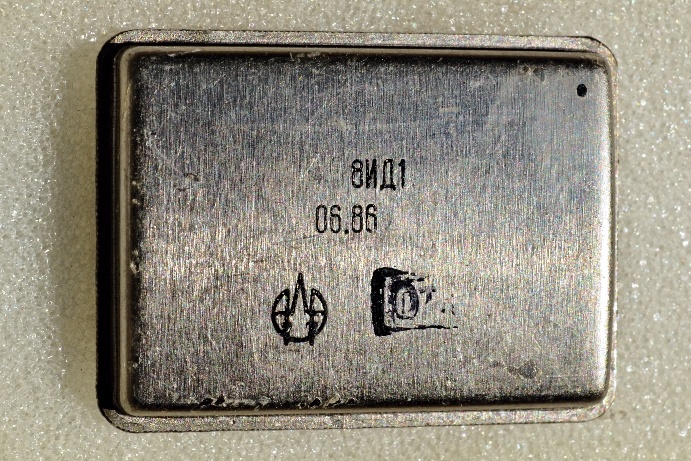

(фото с форума Портативное ретрорадио)

Электрические параметры

Напряжение питания 4,5-9,9 В
Частота сканирования 9,9-10,1 кГц
Средний ток индикации всех элементов 397-467 мА
Максимальное падение напряжения на открытых катодных ключах 0,92 В
Максимальное падение напряжения на открытых анодных ключах 2 В
