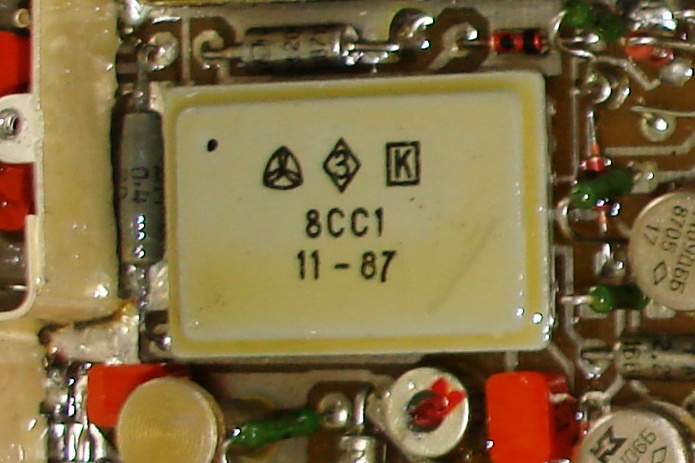

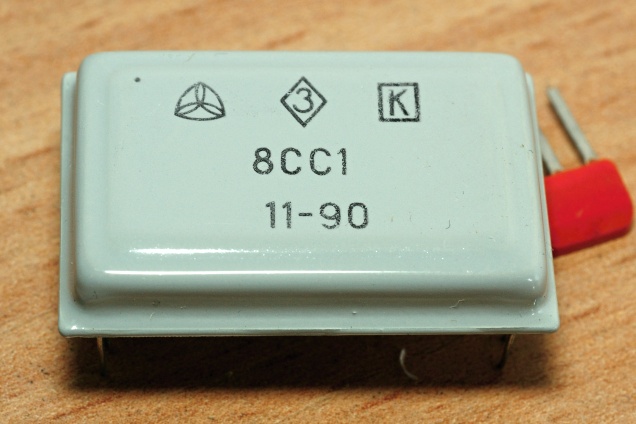

Назначение - элемент схемы шумоподавителя. Применялась в профессиональной аппаратуре связи авиации гражданского и военного назначения, к примеру, радиостанции "Бриз" и приемнике "Полёт".

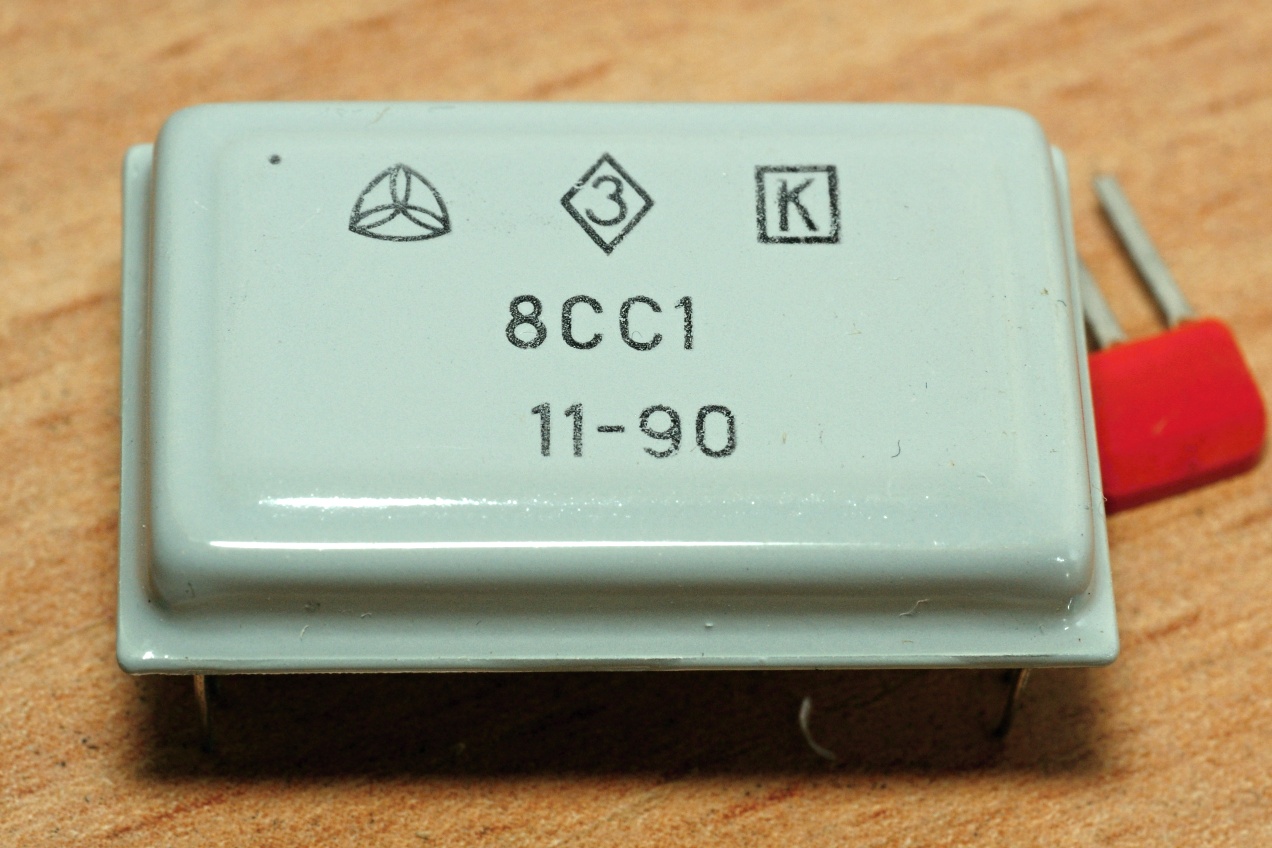

Производитель - Горьковский завод аппаратуры связи им. Попова, г.Н.Новгород.

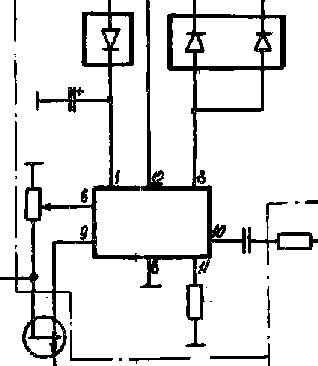

Схема включения:
(фото с форума "Портативное ретрорадио")
Прекрасное описание работы и анализ схемы, от dottor:

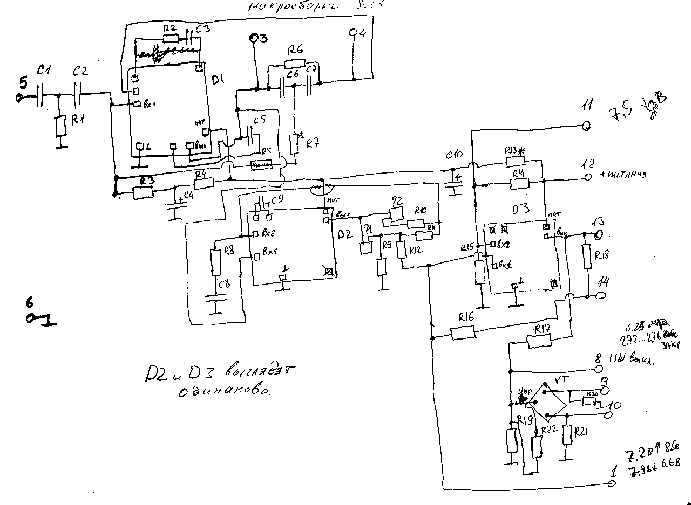

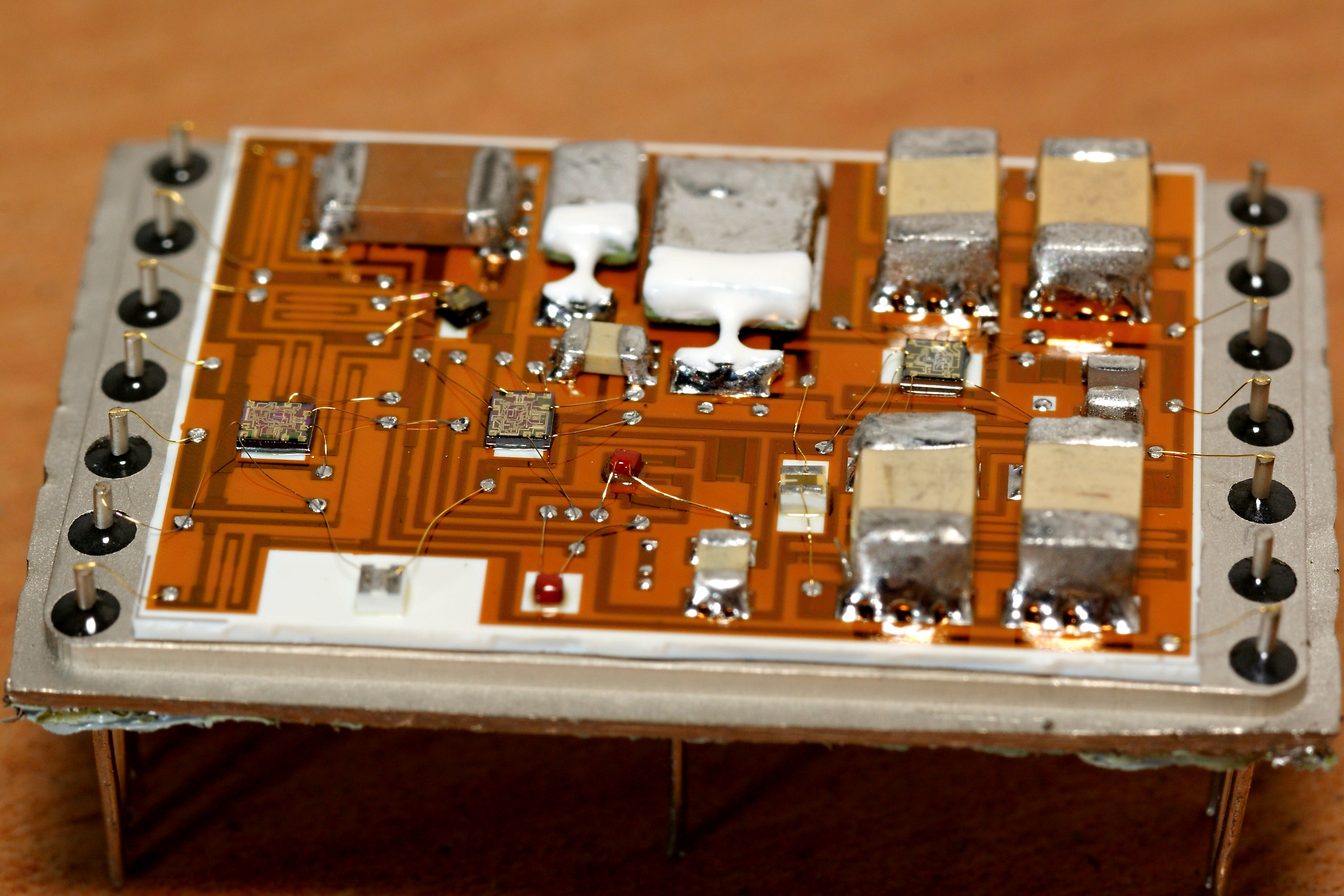

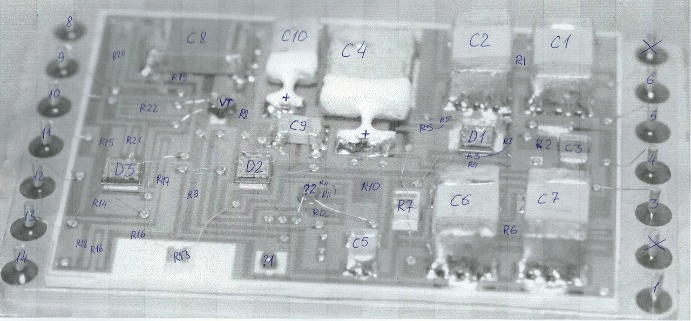

"Схема и расположение элементов - мои, нумерация элементов - условно (первый вывод - ближний справа, по верхнему фото). Элементы ?1 и ?2 - предположительно детекторные диоды.
По выводам получается примерно так:
1 - коррекция и внешнее управление на схему управления коммутатором, вход схемы управления коммутатором, выход анализатора - выход измеренного уровня шума
2 - не используется, нет соединений внутри микросборки
3 - в аппаратуре ни к чему не подключается, назначение не знаю
4 - в аппаратуре ни к чему не подключается, назначение не знаю
5 - вход сигнала для анализа
6 - общий
7 - не используется, нет соединений внутри микросборки
8 - "Выкл ПШ", вход управления коммутатором, выход сигнала управления коммутатором (низкий уровень - шумоподавитель открыт)
9 - аналоговый вход коммутатора
10 - аналоговый выход коммутатора
11 - коррекция и внешнее управление на схему управления коммутатором
12 - питание
13 - выход схемы управления коммутатором, в аппаратуре ни к чему не подключается
14 - коррекция, средняя точка между выходом и входом схемы управления коммутатором, в аппаратуре ни к чему не подключается
Коммутатор - квадрат с 3 проволочками, напротив 10 вывода
Схема управления коммутатором - квадрат с 5 проволочками, напротив 12 вывода

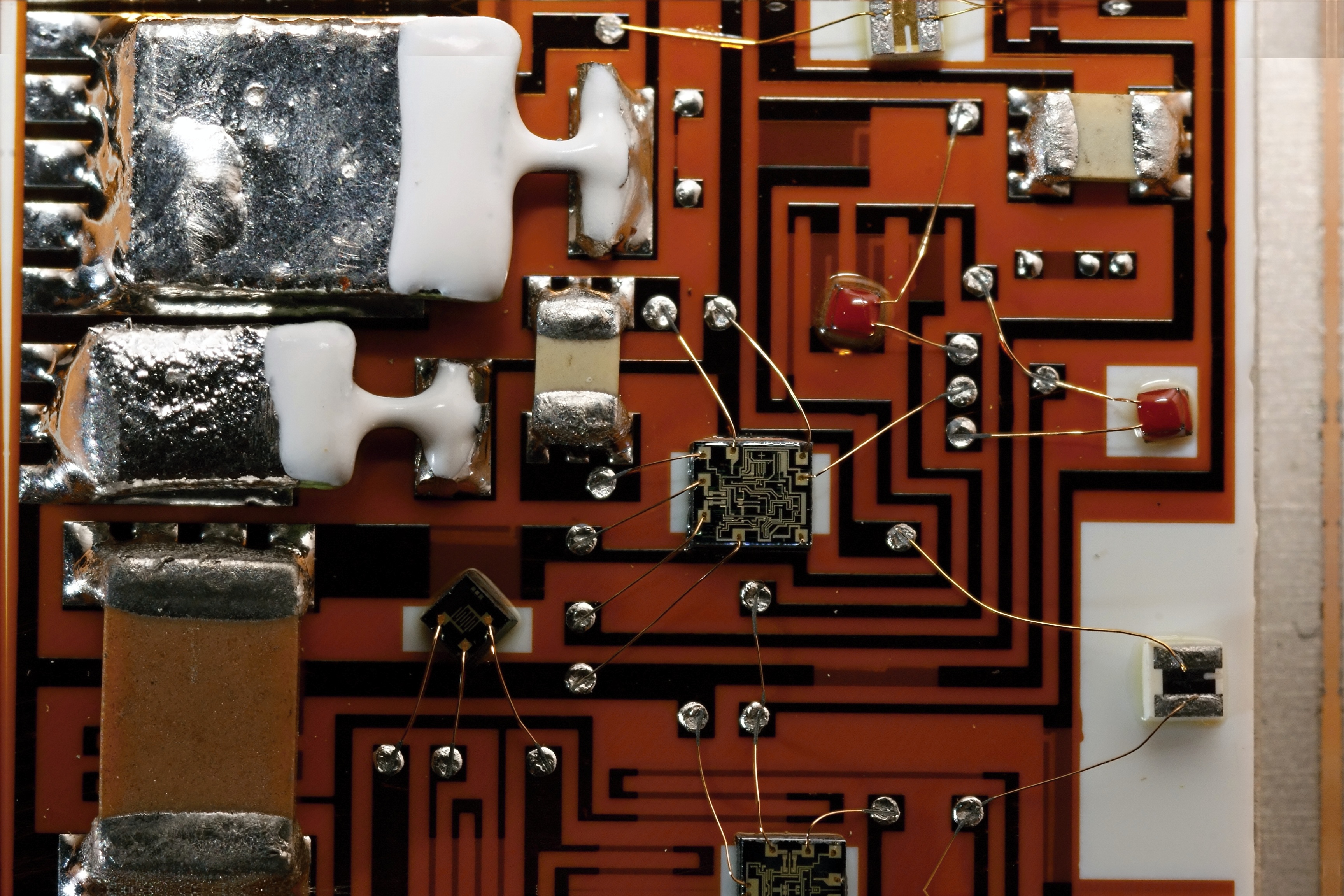

Фильтры и входной усилитель - часть схемы около 1...7 выводов, включая микросхему.
Усилитель, детектор и схема гистерезиса - середина схемы, включая микросхему.
Электролитические конденсаторы - фильтры по питанию.
Работа микросборки 8СС1 в составе радиостанции Р-853В2.
На 8 выводе можно наблюдать управление коммутатором. Низкоомный тестер вызывает
открывание коммутатора (открывание шумоподавителя) - цепь высокоомная.
Напряжение при открытом шумоподавителе - 0.23 В, при закрытом -
колеблется в пределах 2.72...2.76В. Возможно, если несколько увеличить
это напряжение, выходной коммутатор закроется сильнее и звук вовсе перестанет
через него "пролезать" при закрытом шумоподавителе.
На 11 выводе напряжение стабильное, при закрытом и открытом шумоподавителе - 7.5 В.
От положения регулятора уровня входного сигнала шумоподавителя не зависит.
От сигнала на входе шумоподавителя не зависит. В момент закрытия шумоподавителя
напряжение проваливается вниз примерно на 2 вольта - причина этого может быть
в том, что при закрытии коммутатора ПШ на его входе несколько вырастает сигнал,
что немедленно фиксируется схемой АРУ, получающей сигнал именно с этой точки.
При открытии заметного изменения не происходит. При появлении на входе радиостанции
сильных импульсных помех, треска, напряжение на этом выводе проваливается
до 2.5...3 В, также импульсно. Видимо, это изменение напряжения и есть сигнал
от АРУ радиостанции, заведённый на шумоподавитель для ускорения его работы.
На 1 выводе наблюдается измеренный уровень шума. Сигнал "болтается" согласно
входному сигналу микросборки. При стабильно закрытом шумоподавителе
можно выставить регулятор входного сигнала шумоподавителя таким образом,
что на 1 выводе будет приблизительно от 8 до 11.5 В при питании микросборки 12 В.
Более высокое напряжение соответствует более надёжно закрытому шумоподавителю.
На этом выводе можно наблюдать "гистерезис" шумоподавителя.
При регулировке уровня входного сигнала можно добиться открытия шумоподавителя
при снижении напряжения шумов на 1 выводе ниже 7.9 В -
при этом напряжение сразу падает до 6.6 В. При повышении напряжения до,
приблизительно, 7.2 В, шумоподавитель закрывается и напряжение подскакивает
сразу до 8.5 В. Вероятнее всего гистерезис реализован на микросхеме D2,
резисторах R8, R10, R11. При появлении полезного сигнала напряжение шумов на
11 выводе падает, вызывая открытие шумоподавителя.

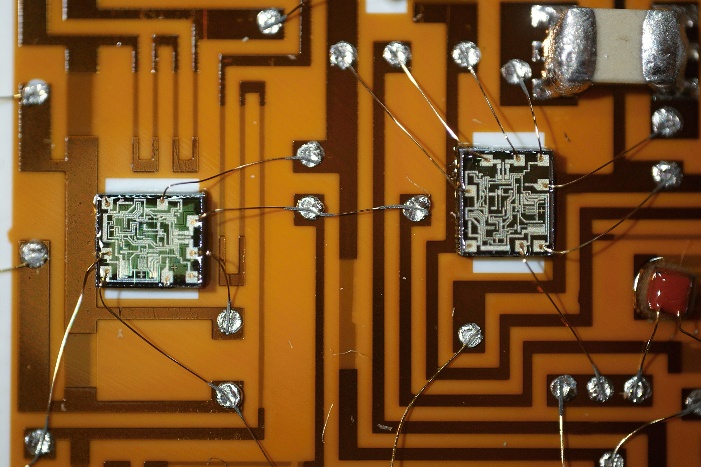

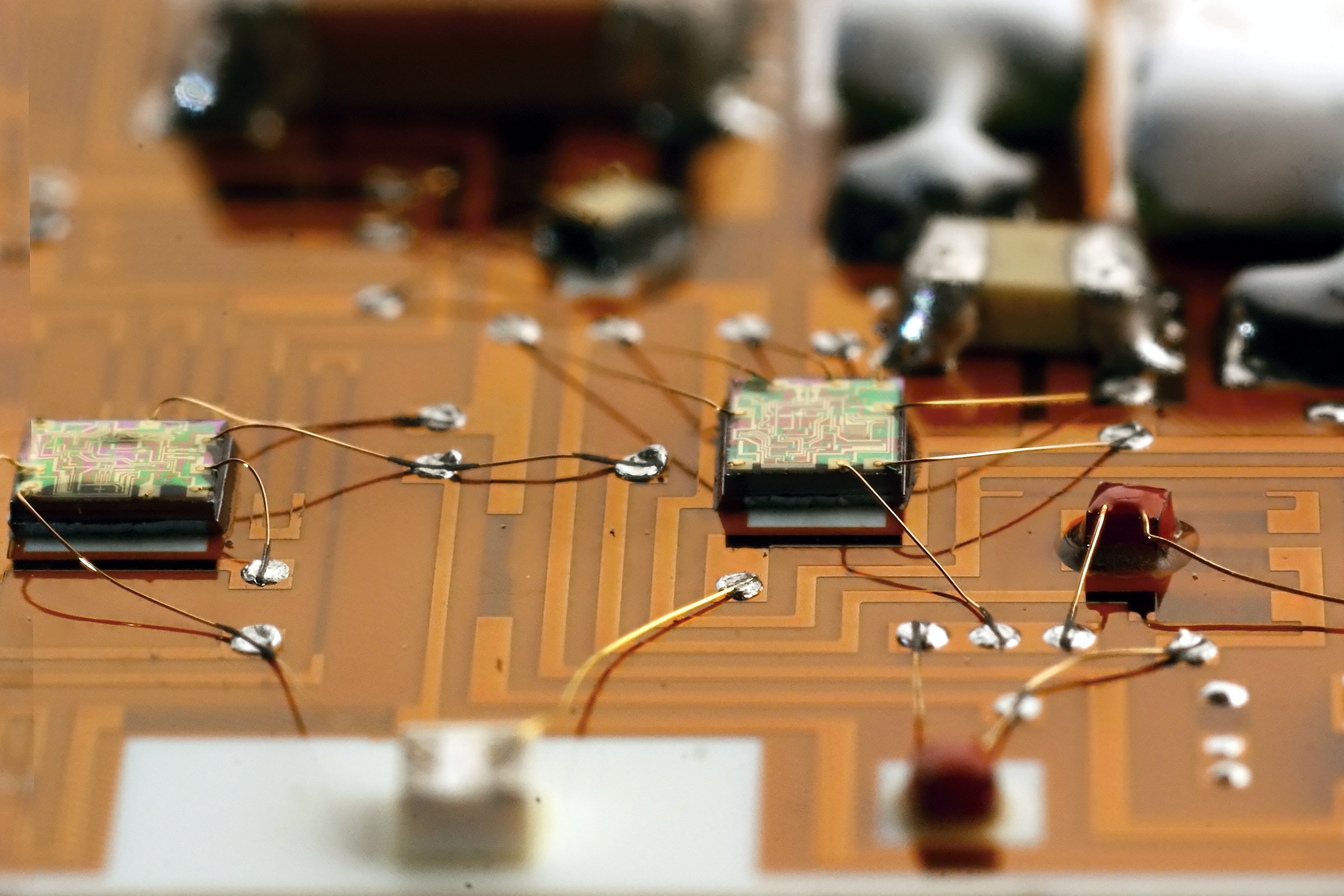

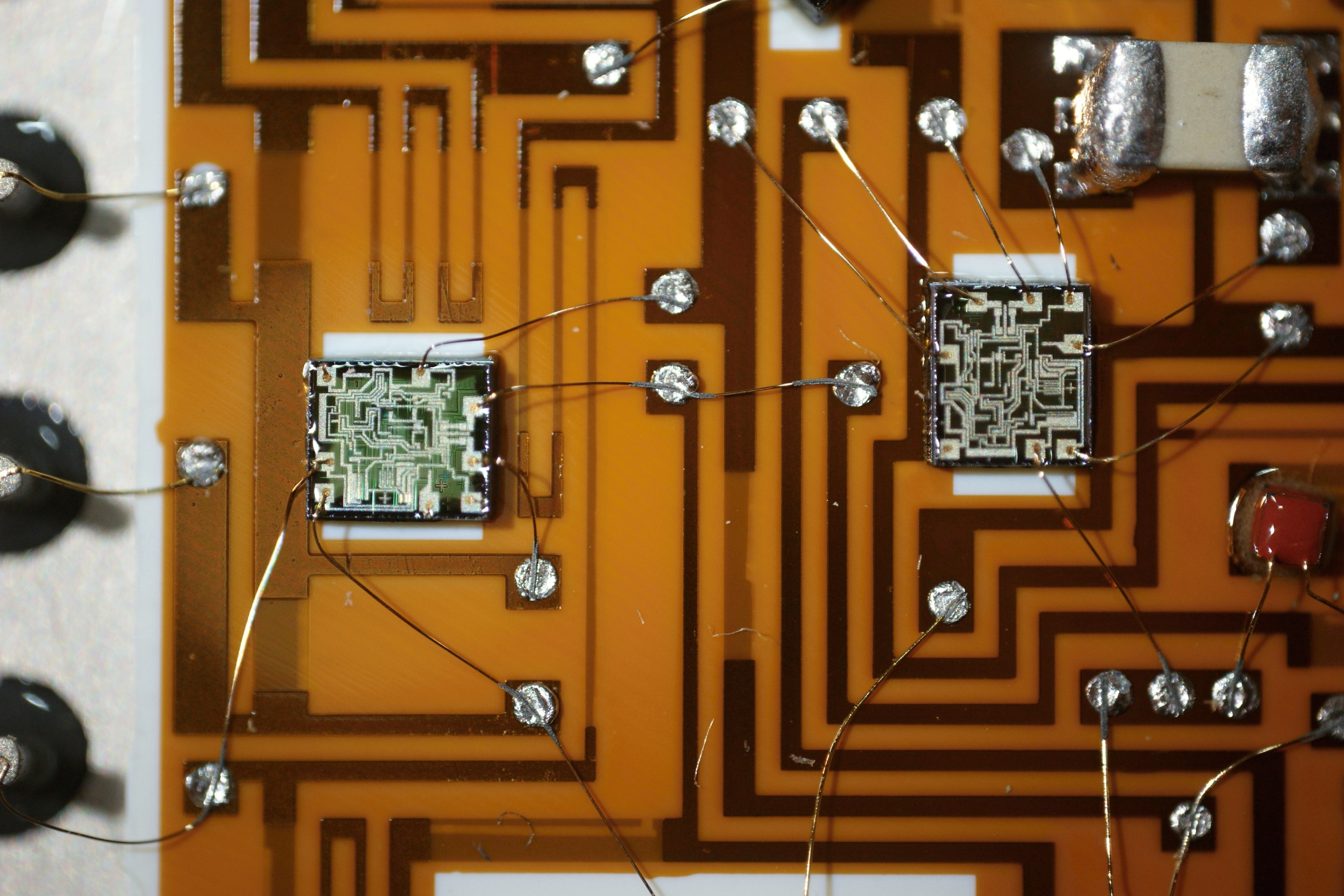

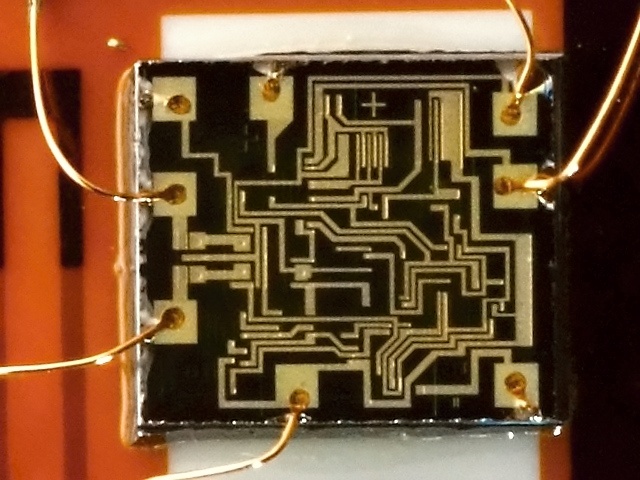

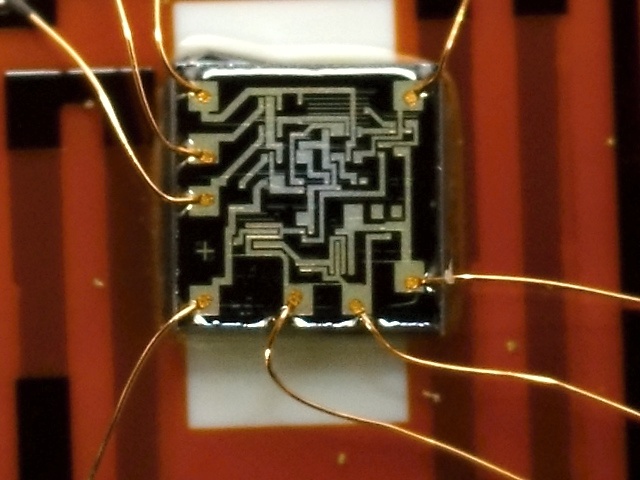

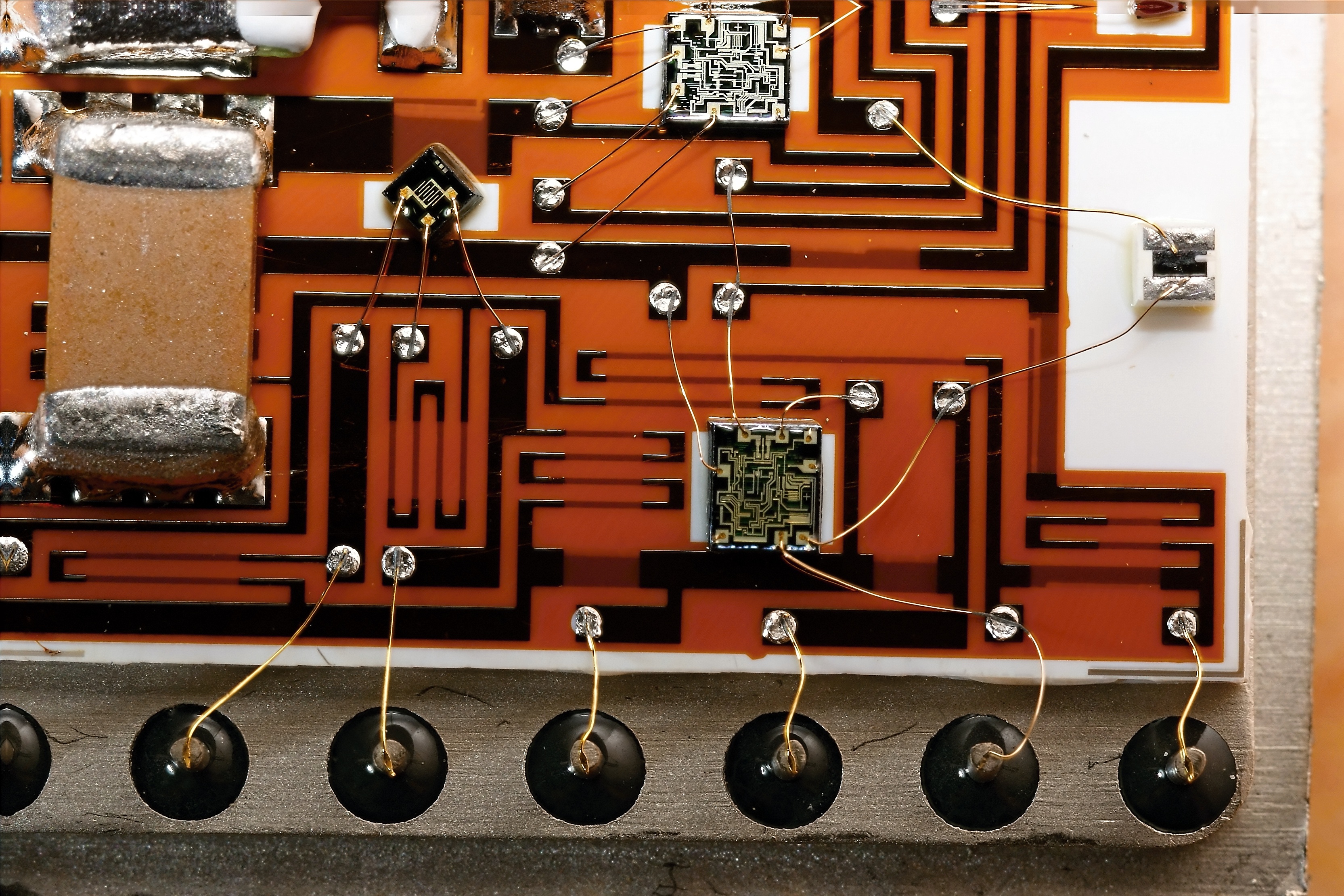

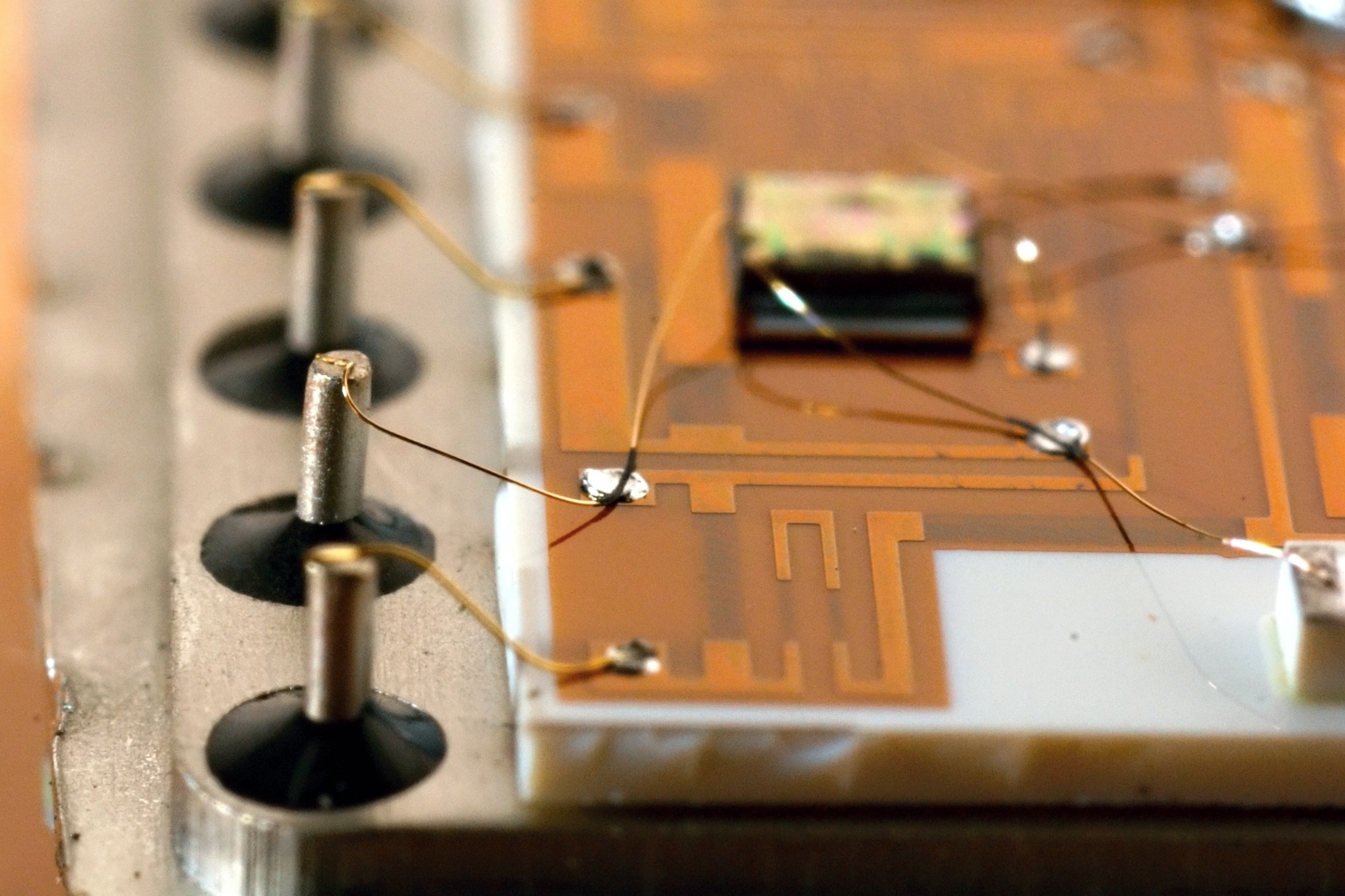

Основой принципиальной схемы служат три пока неизвестных бескорпусных ИМС, две одного типа, и одна другого:
Дискретные элементы:

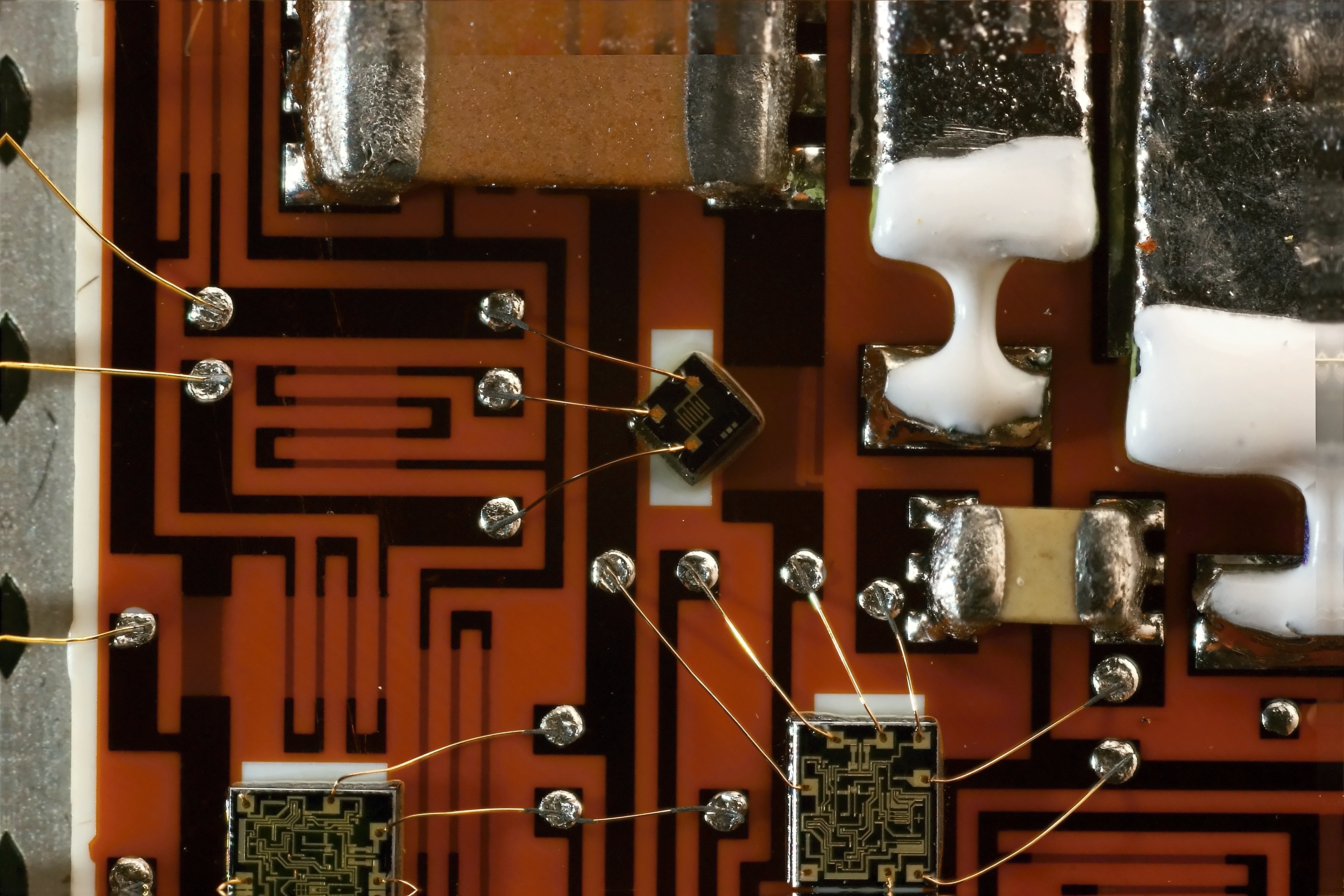

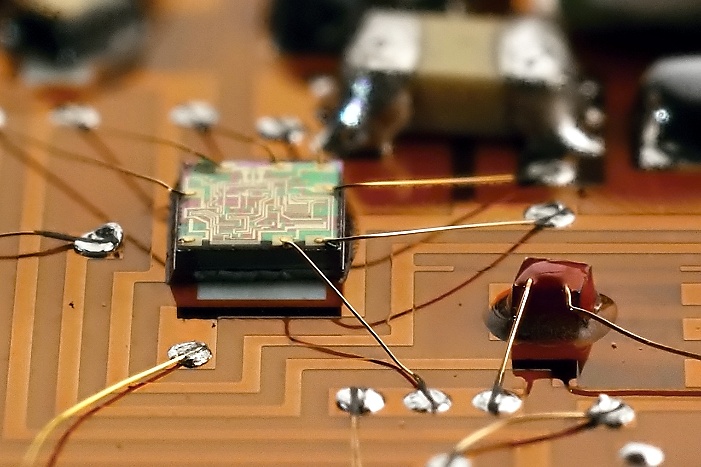

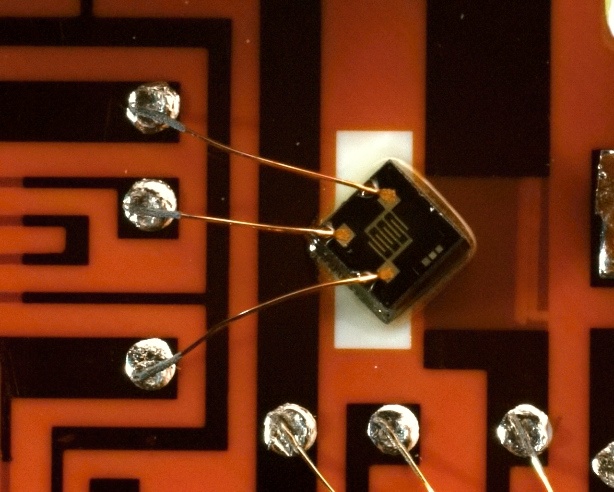

Некий транзистор; весьма похож на КП201:

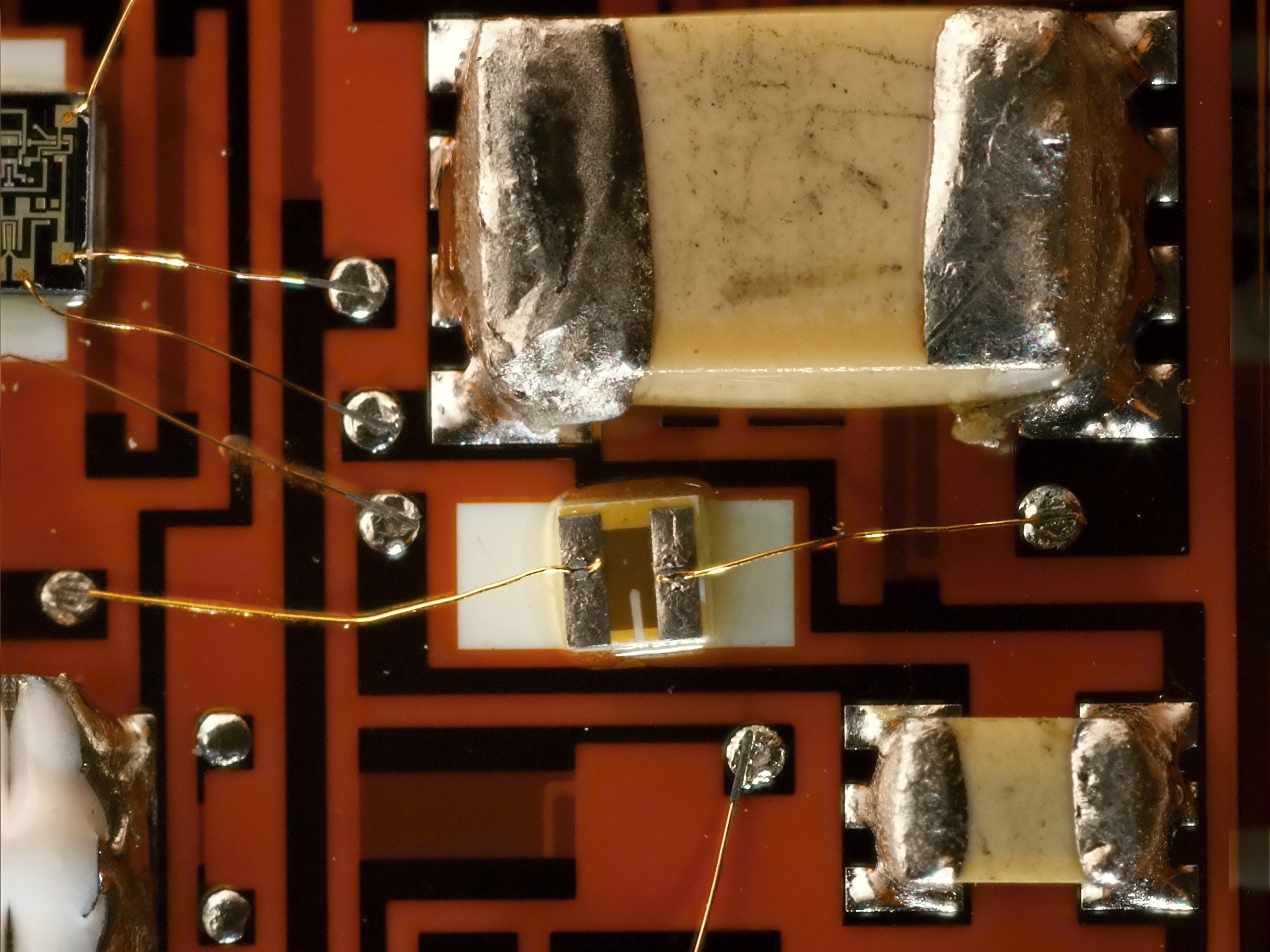

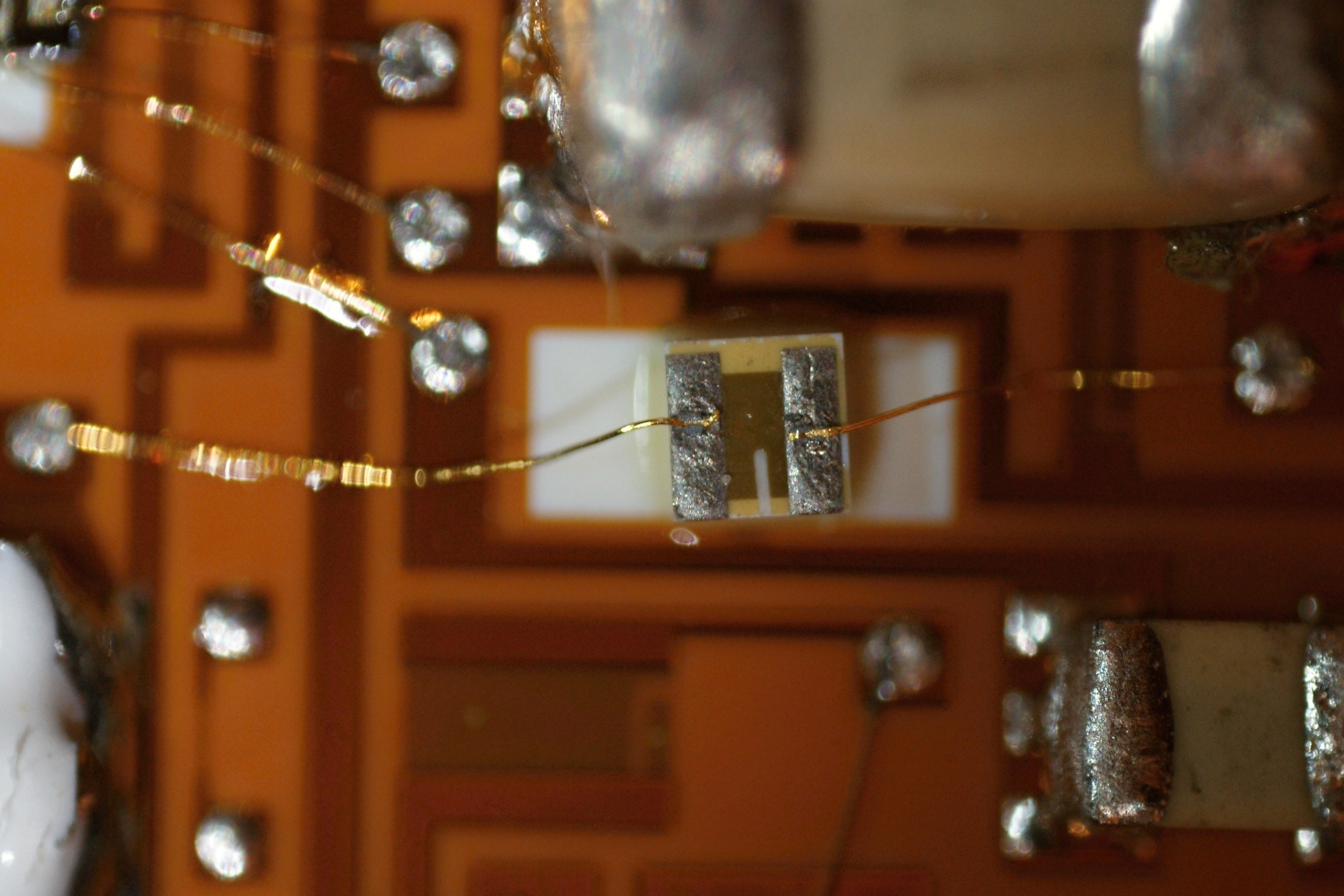

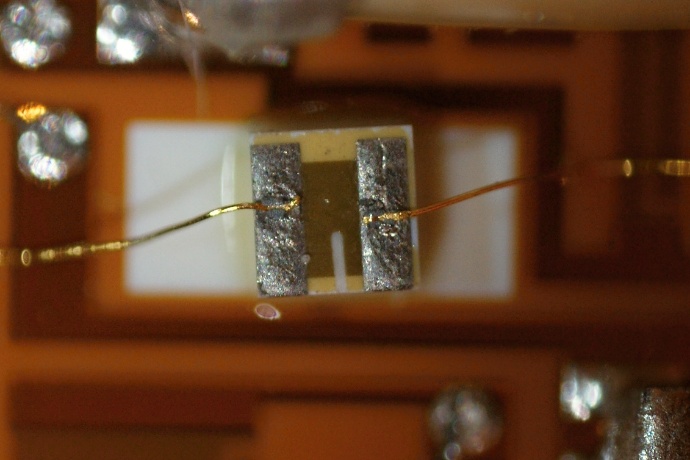

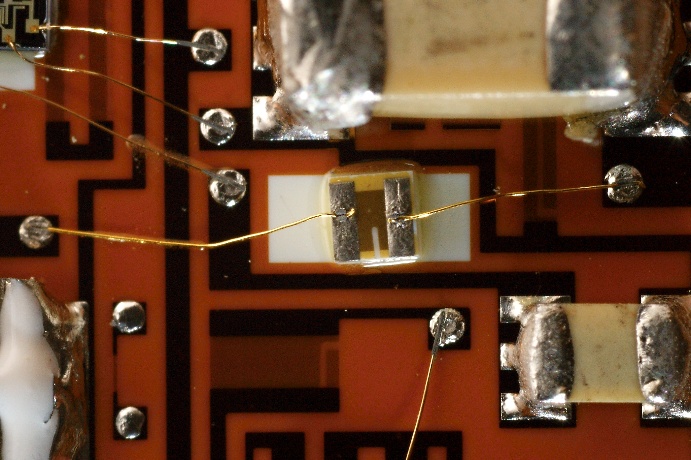

Толстоплёночный резистор, подстраиваемый "по месту"? :

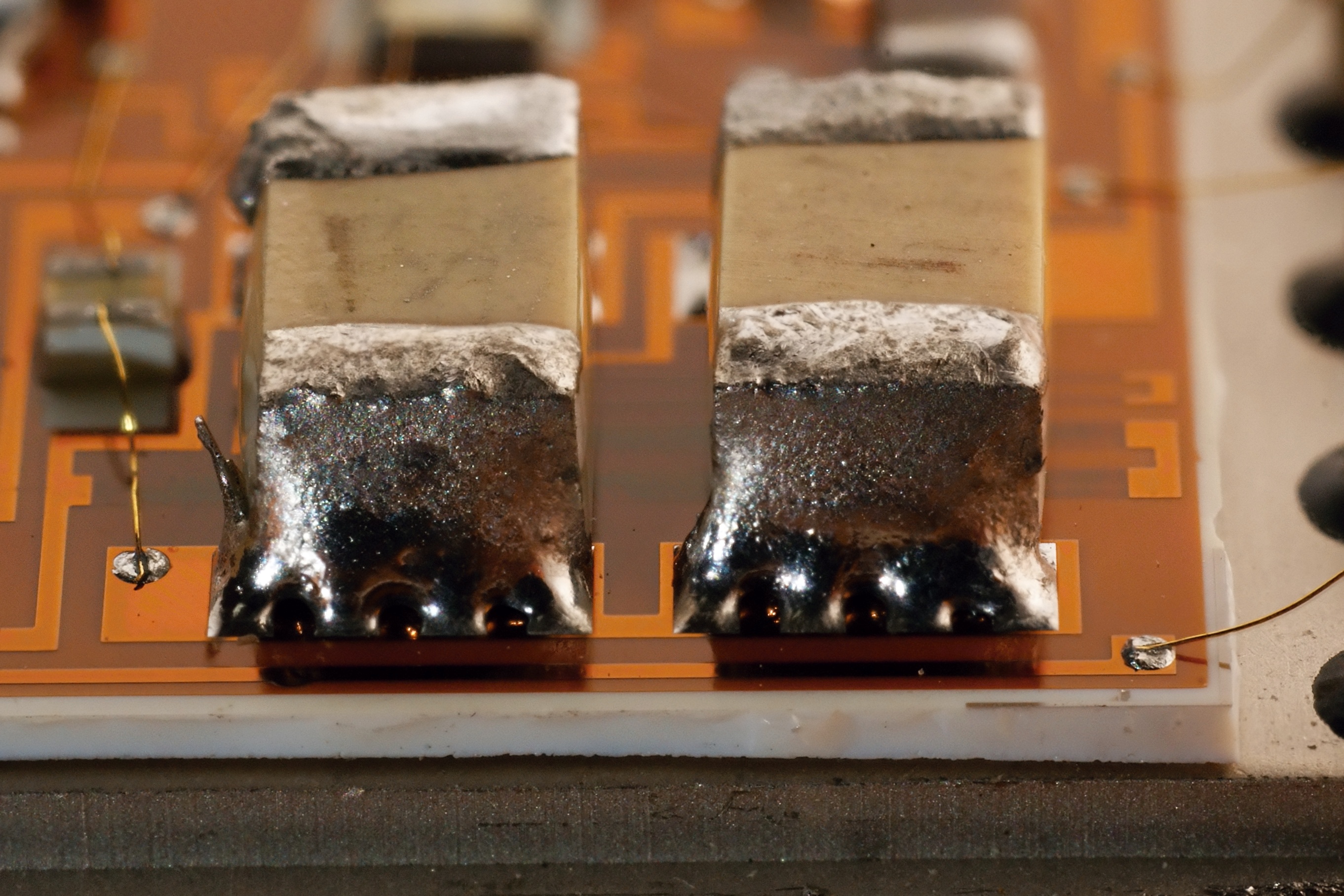

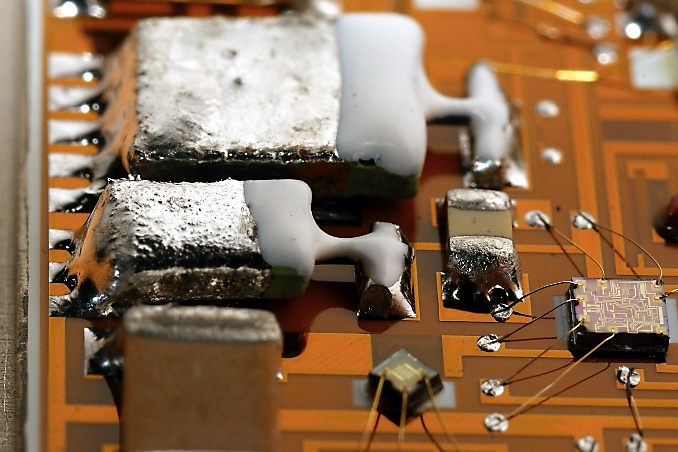

Электролитические конденсаторы К53-26:

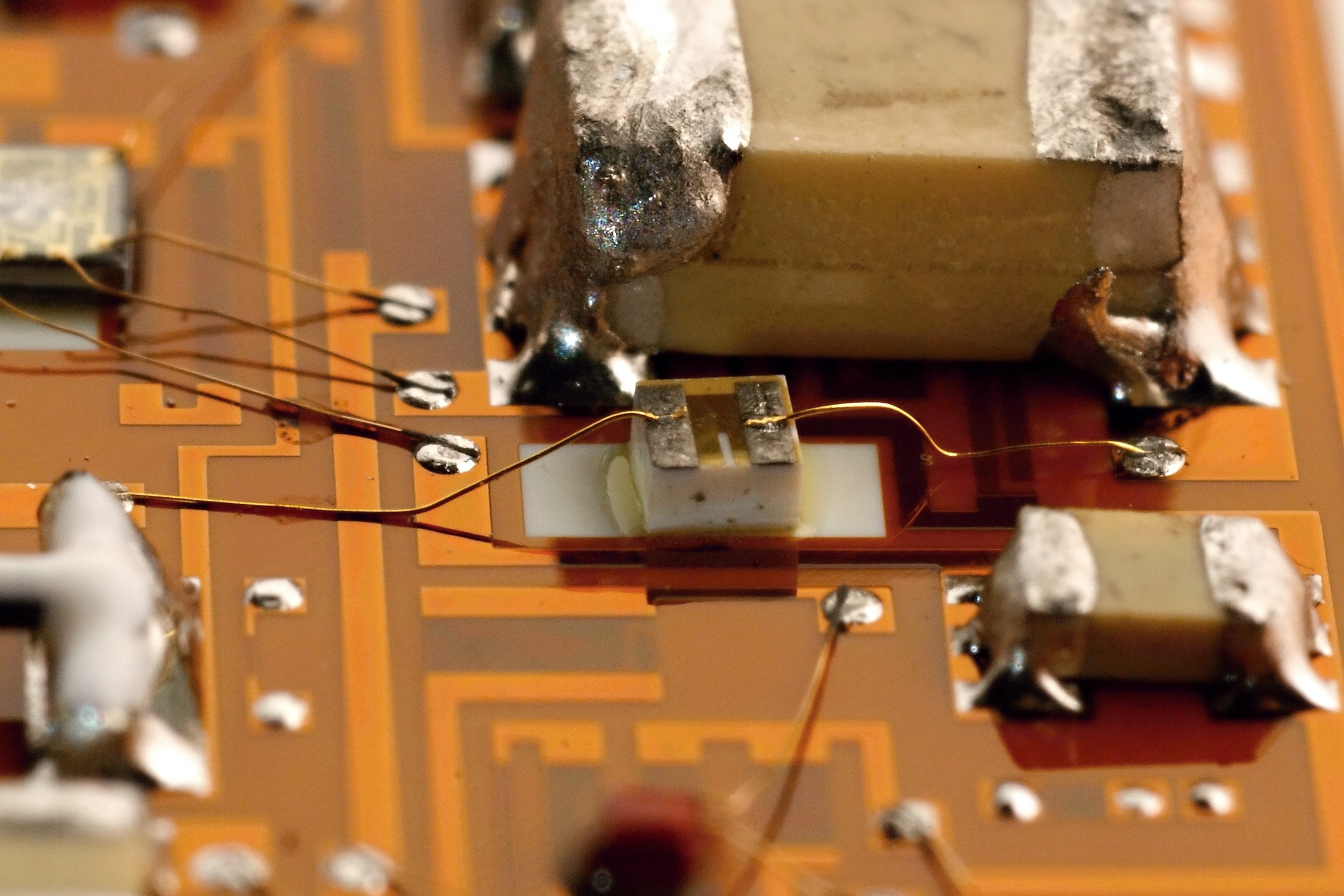

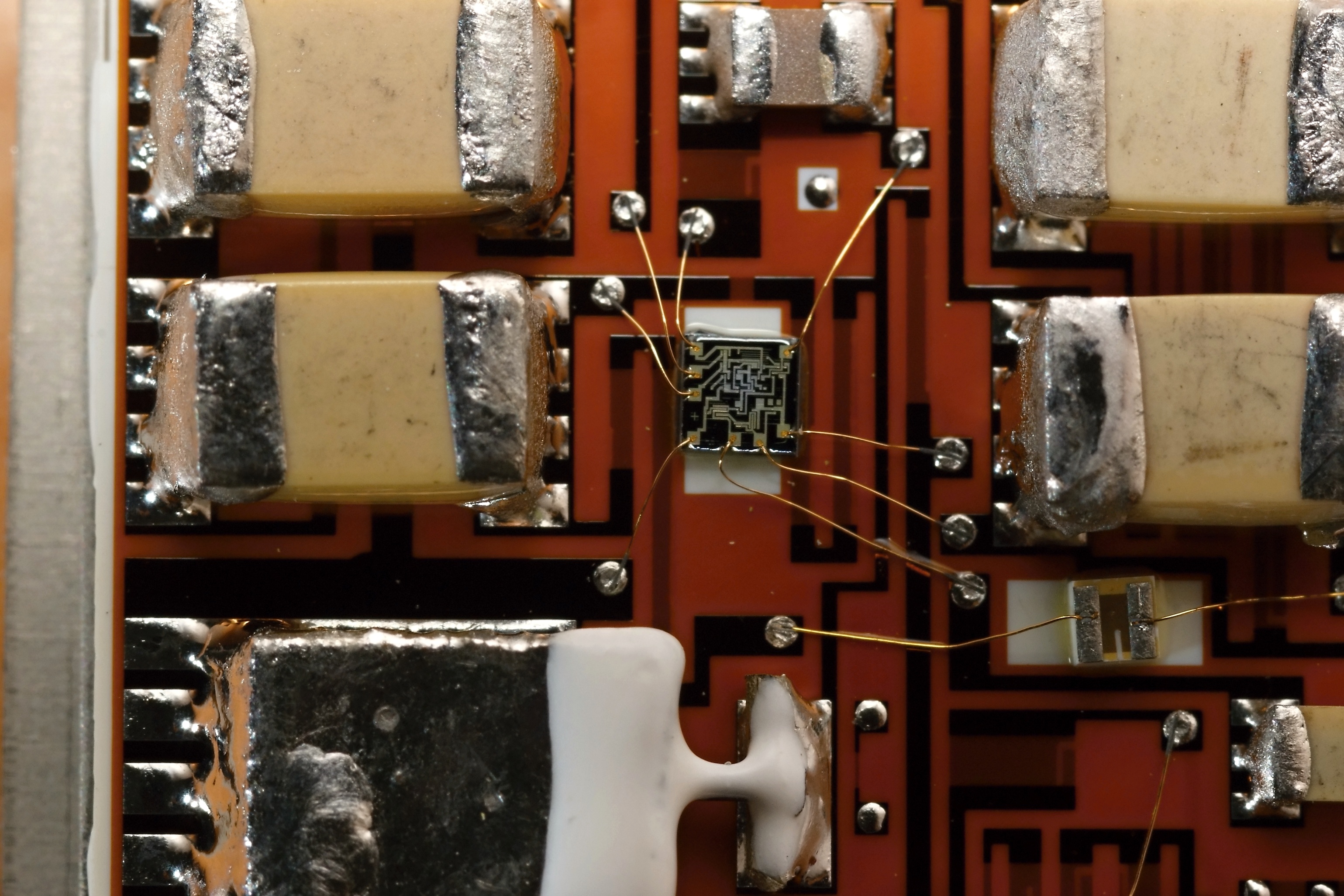

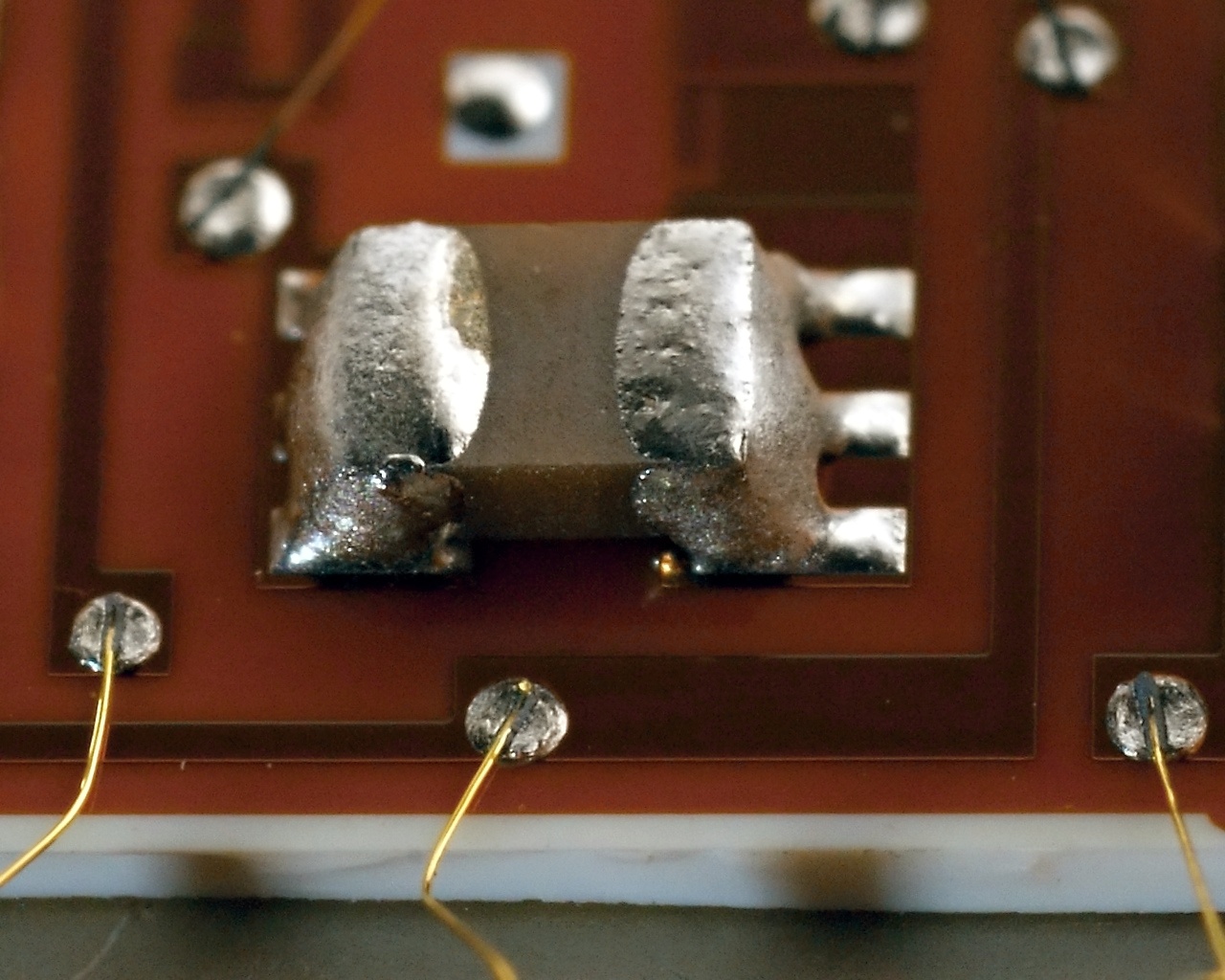

Керамические бескорпусные конденсаторы. Интересен монтаж, пайка не сплошная по всей боковине, а разделена на отдельные контактные площадки:
