А-101

Декатроны серии "А-1хх" являются коммутаторными (в отличии от счетных "ОГ-"). Благодаря конструктивным особенностям (на цоколь выведены не только нулевой, но и отдельно все катоды) они могут производить бесконтактное переключение цепей в многоканальных электрических схемах, а при работе в счетно-решающих устройствах — иметь выход каждой «единицы». С помощью этих декатронов можно выполнять ряд логических операций.

Первым отечественным прибором этого класса был двухимпульсный декатрон А-101, появившийся в середине 60-х. Как это обычно бывает с первыми образцами, выдающимися характеристиками он не обладал. Основной недостаток - весьма низкая скорость, он мог работать с частотой управляющих импульсов до 1000 Гц.

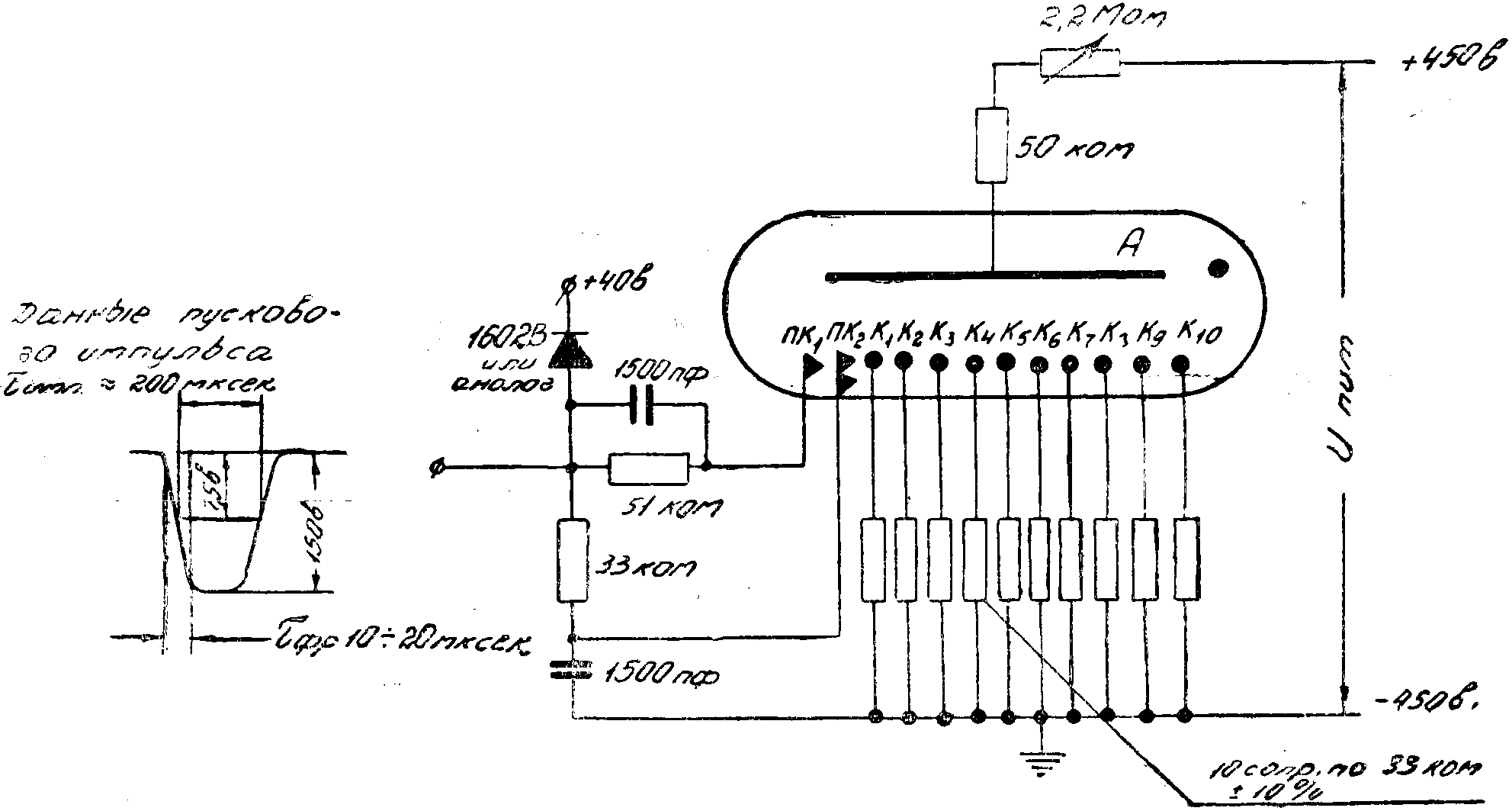

Справочный лист, данные из отраслевого каталога и заводские паспорта на него, раннего образца и последних лет.

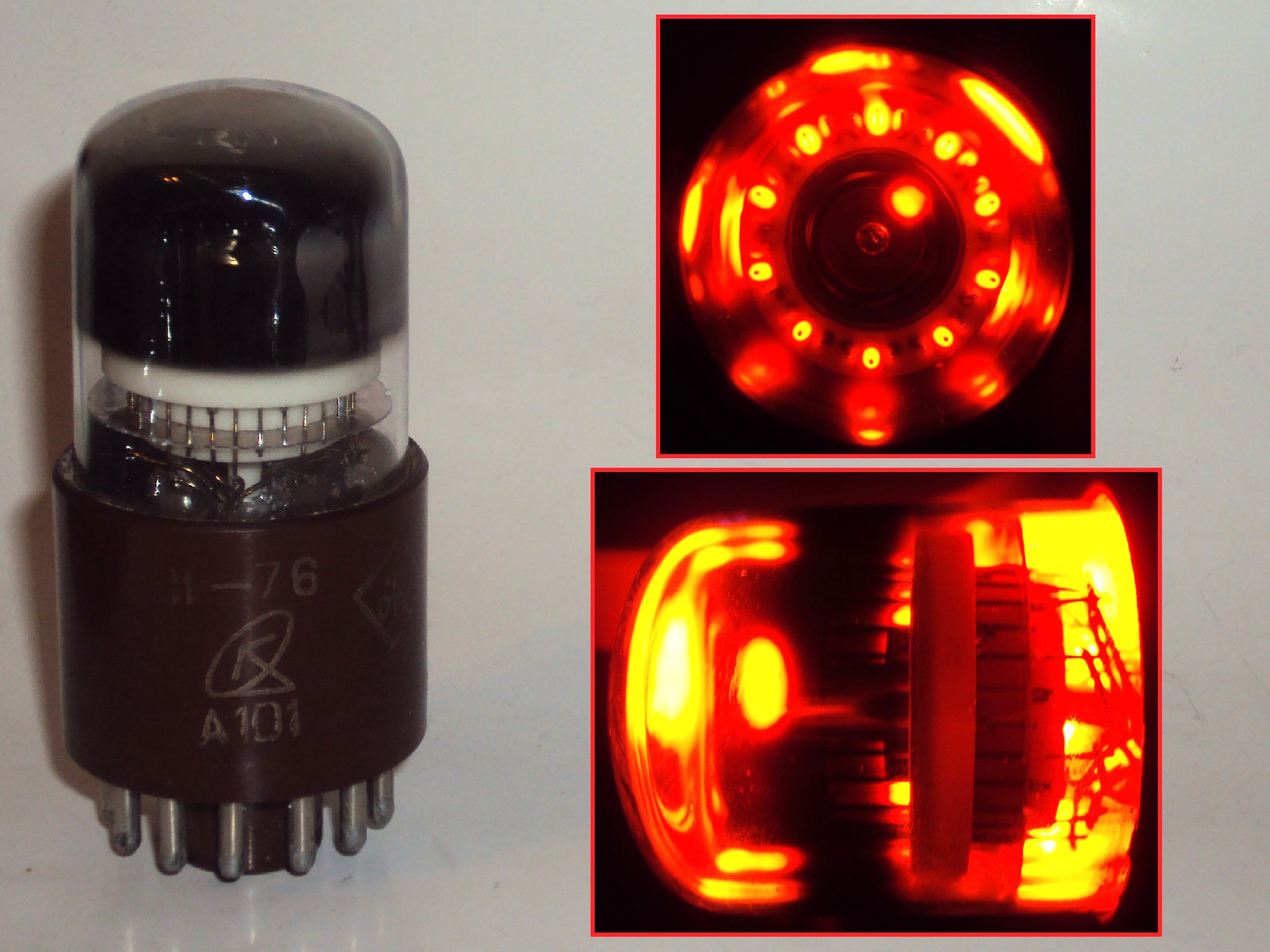

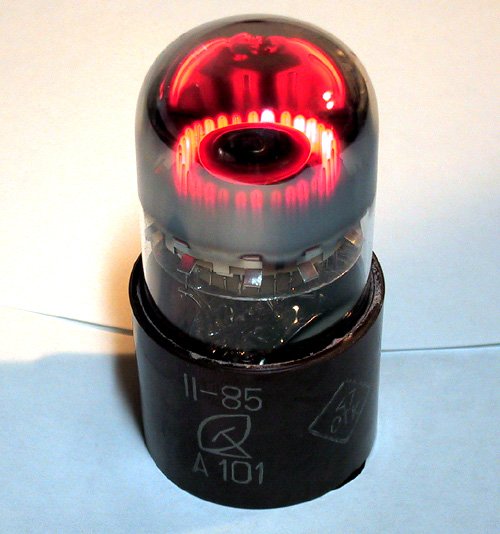

Оранжево-красный цвет свечения указывает на гелий-неоновый состав газового наполнения. Любопытная приписка в инструкции по применению - "После работы на частотах 1 Гц декатроны полезно тренировать на частотах 10 Гц в течение времени не менее 20 мин". Полезно!

Производители - на начальном этапе их разработчик, Московский завод электровакуумных приборов (входил в ПО "МЭЛЗ"), затем выпуск перенесли на завод "Анод", Дятьково (Брянская обл.).


(фото с форума "Портативное ретрорадио")

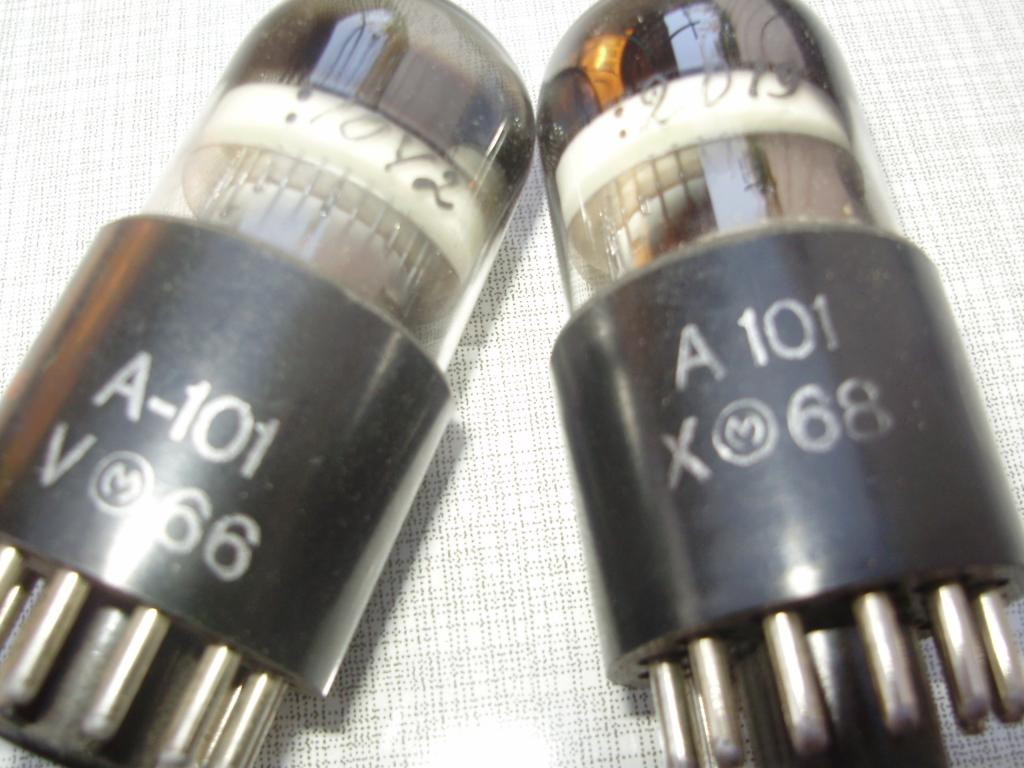

(фото с аукциона Aukro.ua)

Источники:

1. Справочник. Часть III. Выпуск 1. Электровакуумные приборы. - 1965.
2. Каганов И.Л. Промышленная электроника - М. "Высшая школа", 1968г.
3. Гурлев Д.С. Справочник по ионным приборам. - Киев, Издательство "Технiка", 1970
4. Справочник по электронным приборам. Гурлев Д.С. Изд. 5-е, исправленное и дополненное. "Технiка", 1974
5. Згурский В. С. и Лисицын Б. Л. Элементы индикации. Справочник. М., "Энергия", 1974.
6. Кацнельсон Б.В. и др. Электровакуумные электронные и газоразрядные приборы: Справочник / Б.В. Кацнельсон, А.М. Калугин, А.С. Ларионов; Под общ. ред. А.С. Ларионова. - 2-е изд., перераб. и доп. - М.: Радио и связь, 1985
