А851

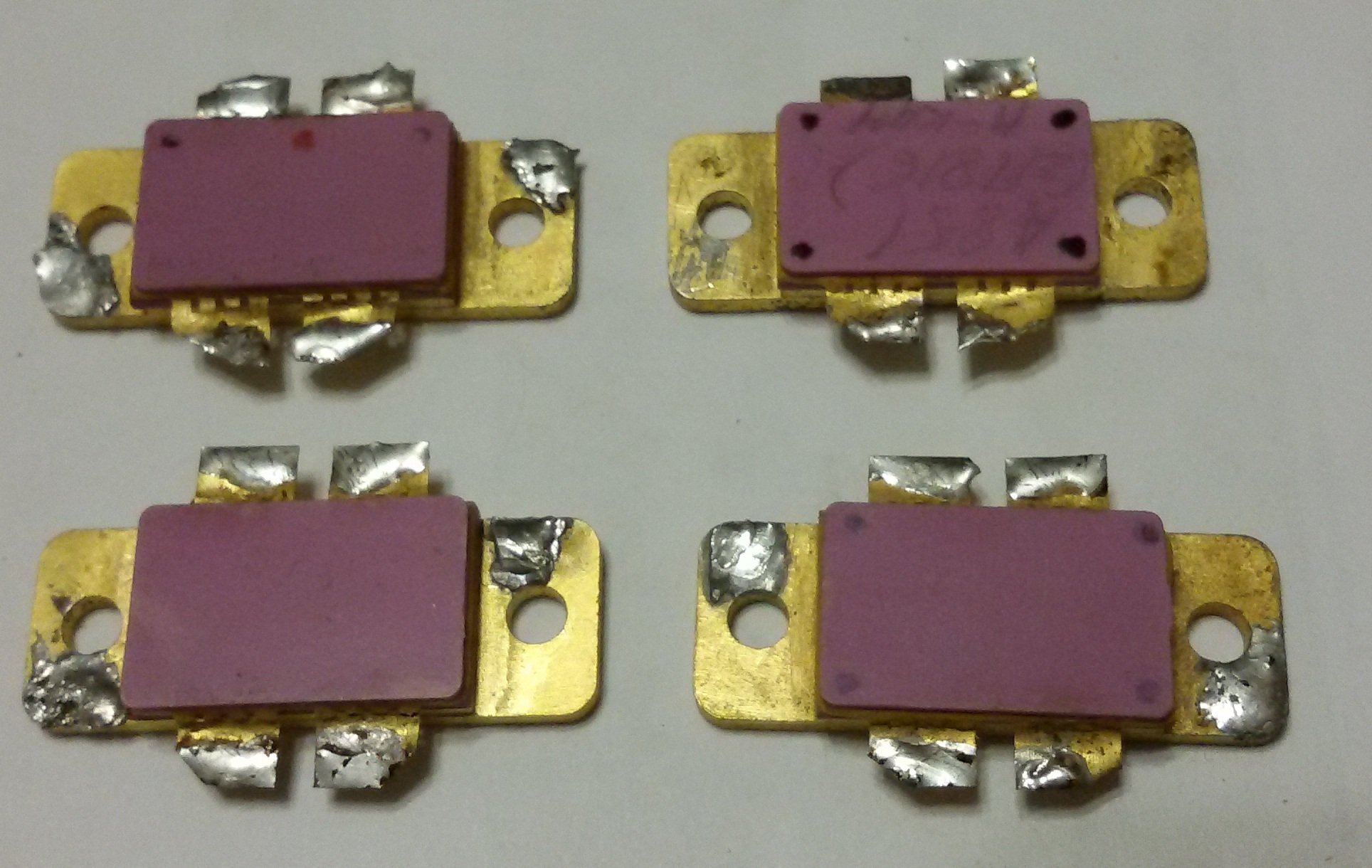

(фото с Форума ELECTRONIX)

Кремниевые мощные переключательные n-канальные МОП-транзисторы А851А...Г и А852Д...И предназначены для применения в импульсных источниках питания, переключательных устройствах, приводах электродвигателей и другой радиоэлектронной аппаратуре.

Опытные образцы А851, А852 - конструктивные и технологические аналоги транзисторов 2П816А...И.

Производитель - "Пульсар", г.Москва.

Наименование параметра, режим измерения	Буквенное обозначение	Значение параметра для транзисторов типономиналов
Наименование параметра, режим измерения	Буквенное обозначение	А851А/В	А851Б/Г	А852Д/Ж	А852Е/И
Максимально допустимое постоянное напряжение сток-исток, В	U_{СИ mах}	800	1000	400	500
Максимально допустимое постоянное напряжение затвор-исток, В	U_{ЗИ mах}	25	25	15	15
Максимально допустимая постоянная рассеиваемая мощность, Вт	Р_mах	125
Начальный ток стока, мА, не более	I_{С нач}	2/1	2/1	2	2
Остаточный ток стока, мА, не более	I_{С ост}	5
Ток стока, А, не менее	I_С	20/18	20/18	20/16	16/12
Сопротивление сток-исток в открытом состоянии, Ом, не более	R_{СИ отк}	1/1,2	1/1,2	0,3/0,5	0,8/1
Пороговое напряжение, В	U_{ЗИ пор}	2 ? 5
Входная емкость, пФ	С_11И	2600	2600	5600	5600
Выходная емкость, пФ	С_22И	400	400	440	440
Время включения, нс, при: U_пит=100 B; R_н=8 Ом; R_г=1 Ом; U_вх=10 В; U_пит=150 В; R_н=4 Ом; R_г=2 Ом; U_вх=10 В	t_вкл	90 –	90 –	– 40	– 40
Время выключения, нс, при: U_пит=100 B; R_н=8 Ом; R_г=1 Ом; U_вх=10 В; U_пит=150 В; R_н=4 Ом; R_г=2 Ом; U_вх=10 В	t_выкл	110 –	110 –	– 160	– 160
Тип корпуса	–	КТ-61А
