ACY18

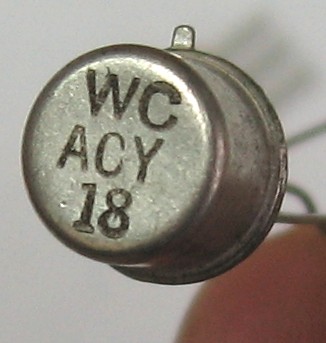

Маломощный германиевый низкочастотный сплавной p-n-p транзистор. Производитель с сокращением WC мне не известен...

Электрические параметры

Коэффициент усиления h21Э - не менее 60 (по некоторым источникам 40...120)
Граничная частота усиления по току в схеме ОЭ - 1 МГц
Максимальное напряжение коллектор-база - 50 В
Максимальное напряжение коллектор-эмиттер - 30 В
Максимальное напряжение эмиттер-база - 12 В
Напряжение коллектор-эмиттер в режиме насыщения - не более 0,3 В
Максимальный ток коллектора - 500 мА (по некоторым источникам 1 А)
Обратный ток коллектора - не более 100 мкА (по некоторым источникам - не более 10 мкА)
Максимальная рассеиваемая мощность - 260 мВт
Емкость коллектора - 40 пФ

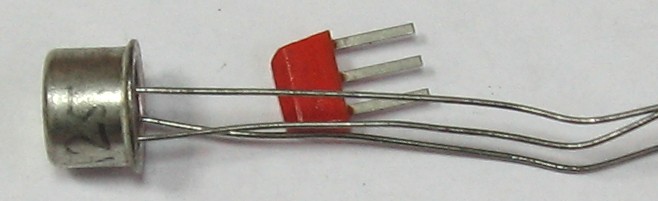

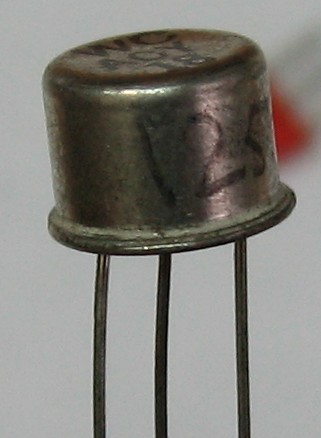

Корпус TO-5

Источники

1. Атанас Шишков. Транзистори и диоди. Кратък справочник. Второ допълнено издание. София, Държавно издателство "Техника". 1981.
2. А. Родин. Справочник по зарубежным транзисторам. - "Солон", Москва, 1998 (Серия "Ремонт", выпуск 21).
3. Петухов. В.М. Зарубежные транзисторы и их аналоги. Справочник-каталог. В пяти томах. Т.1 - М.: ИП РадиоСофт, 1998
