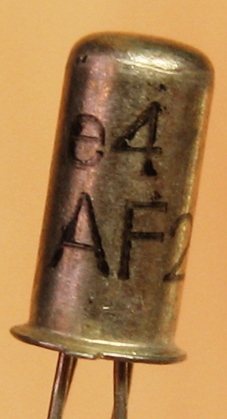

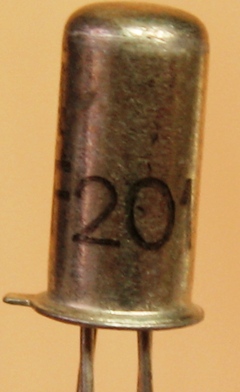

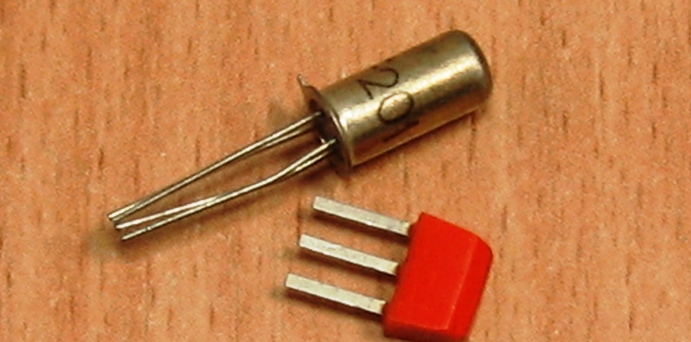

AF201

Маломощный германиевый низкочастотный сплавной p-n-p транзистор. Производитель не известен, возможно - Siemens Semiconductors (ныне Infineon Technologies AG)...

Электрические параметры

Коэффициент усиления h21Э - не менее 50
Граничная частота усиления по току - 250 МГц*
Максимальное напряжение коллектор-база - 25 В
Максимальное напряжение коллектор-эмиттер - 25 В
Максимальный ток коллектора - 10 мА
Максимальная рассеиваемая мощность - 225 мВт
Температурное сопротивление
   переход-корпус - 400 °/Вт
   переход-окружающая среда - 750 °/Вт

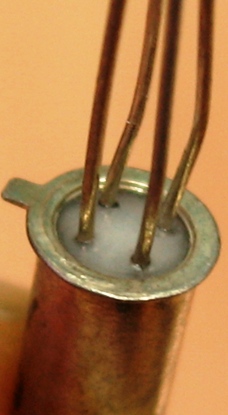

Корпус TO-72 (по некоторым источникам - TO-17var)

* Судя по этому параметру, транзистор трудно отнести к низкочастотным. Однако в "Semiconductor Manual, Discrete Industrial Types 1974" указана именно эта цифра...

Источники

1. Фисенко В.М. Усилители постоянного тока с управляемым коэффициентом передачи. М., "Энергия", 1975 (б-ка по радиоэлектронике. Вып. 51).
2. Атанас Шишков. Транзистори и диоди. Кратък справочник. Второ допълнено издание. София, Държавно издателство "Техника". 1981.
3. Петухов. В.М. Зарубежные транзисторы и их аналоги. Справочник-каталог. В пяти томах. Т.1 - М.: ИП РадиоСофт, 1998
