АЛЗ

Как следует из названия, это активная линия задержки (для декодеров телевизоров системы SECAM). Микросхема предназначена для задержки демодулированых цветоразностных сигналов на одну строку.

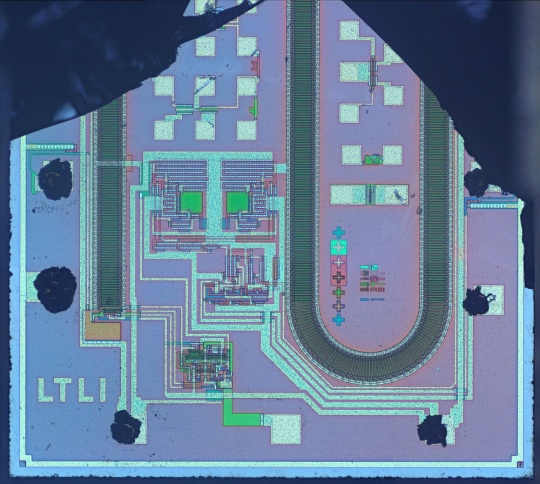

В состав схемы входят задающий генератор, схемы смещения, делитель тактовых импульсов, формирователь тактовых импульсов, линия задержки на ПЗС, устройство выборки и хранения, формирователь задержанных и незадержанных выходных сигналов.

По схеме включения она полностью совпадает с отечественной К1051БР1, но расположение выводов иное; похоже, что кристалл повёрнут. Чтобы получить "новую" микросхему?

Производитель - "Нуклонас", Шауляй (Литва).

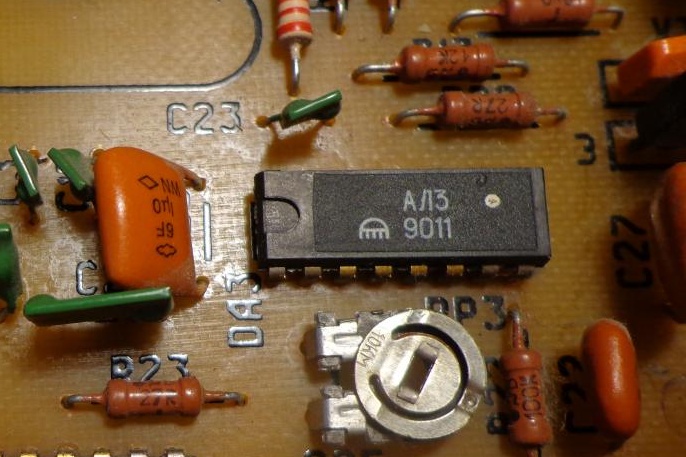

(фото с форума Радиокартинки)

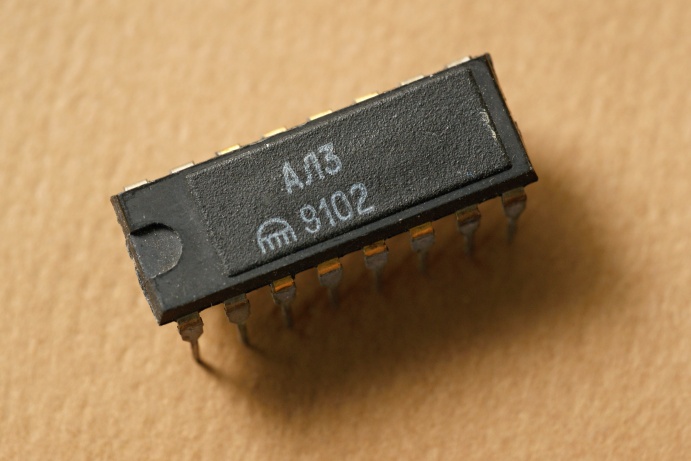

(фото с Форума покупки радиодеталей)
