АОР113А, АОРС113А

Довольно необычные резисторные оптопары - с открытым оптическим каналом отражательного типа. Состоят из излучающего арсенидогаллиевого диода и фотоприемника — дифференциального селенисто-кадмиевого фоторезистора.

Предназначены для применения в качестве позиционно-чувствительных датчиков устройств автоматики прецизионных металлообрабатывающих станков с числовым программным управлением. Для отражения лучей используются зеркала диаметром 20 мм и радиусом кривизны 50 мм.

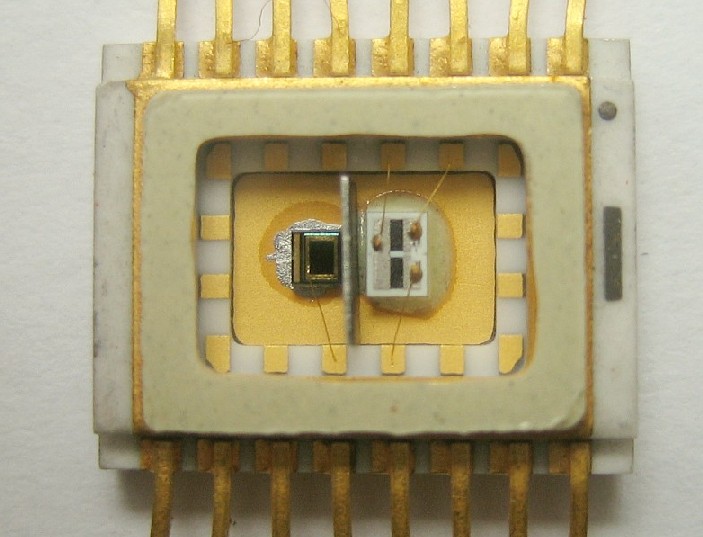

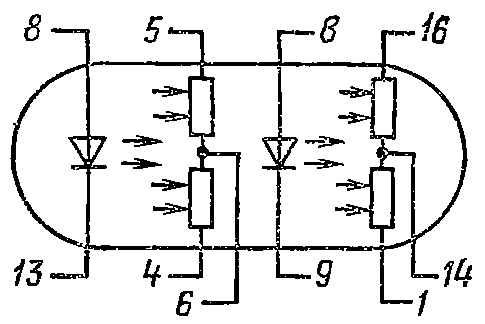

АОР113А - однокоординатная оптопара (с одной парой элементов); АОРС - двухкоординатная. Справочный лист на них.

Производитель - НИИ "Гириконд" (Санкт-Петербург).

Электрические параметры

Позиционная чувствительность при относительном световом отверстии 1:1,8 - не менее 2 мкА/мкм
Число контролируемых координат - 2
Выходное напряжение - не более 10 В
Входной ток каждой оптопары - не более 20 мА
Температура окружающей среды +1 ...+50°С

Интересный документ, относящийся к этому оптрону - Информационный листок о научно-техническом достижении (от Александра Перебаскина).

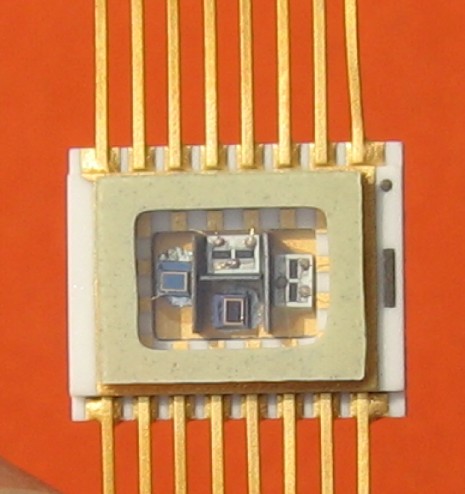

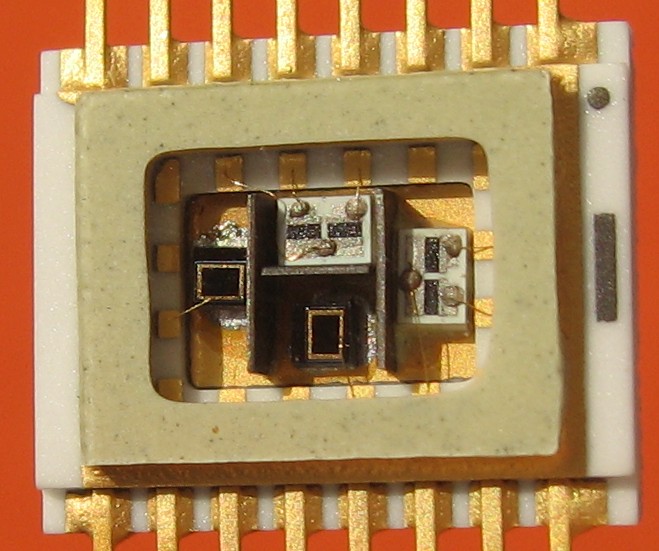

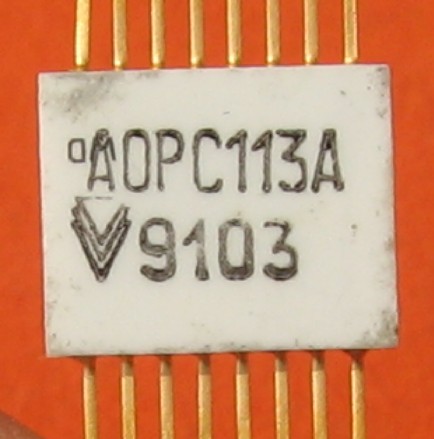

(фото с форума "Портативного ретрорадио")

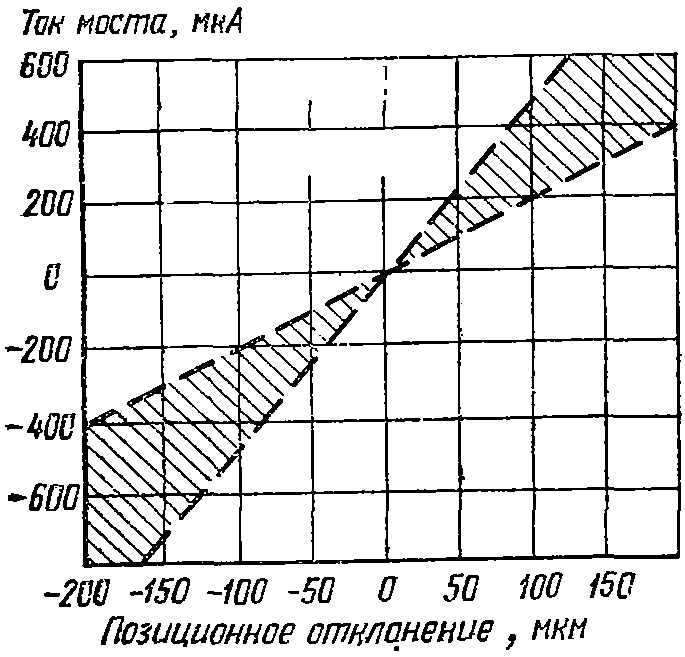

Зона возможных положений позиционной характеристики:

Источники:

1. Иванов В.И. и др. Полупроводниковые оптоэлектронные приборы: Справочник/В.И. Иванов, А.И. Аксенов, А.М. Юшин; Под ред. Н.Н. Горюнова. — М.: Энергоатомиздат, 1984.
2. Полупроводниковые приборы. Диоды высокочастотные, диоды импульсные, оптоэлектронные приборы: Справочник /А. Б. Гитцевич, А. А. Зайцев, В. В. Мокряков и др.; Под ред. А. В. Голомедова. — М.: Радио и связь, 1988.
3. Иванов В.И. и др. Полупроводниковые оптоэлектронные приборы: Справочник/В.И. Иванов, А.И. Аксенов, А.М. Юшин - 2-е изд., перераб. и доп. — М.: Энергоатомиздат, 1988.
4. Приборы оптоэлектронные. Излучатели полупроводниковые. Оптопары.- СПб.: Издательство РНИИ "Электронстандарт", 1992.
