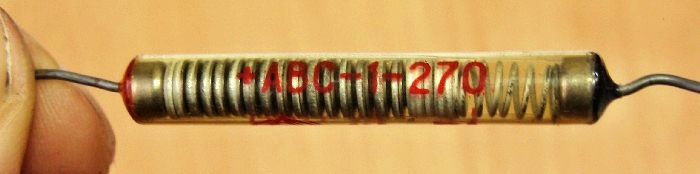

АВС-1-270

Слаботочный алюминиевый селеновый выпрямитель. Подводимое напряжение 270 В, выпрямленное напряжение не менее 95 В, выпрямленный ток 1,2 мА, внутреннее сопротивление 4,5 кОм.

Производитель - завод полупроводниковых приборов, Йошкар-Ола (бывш. ПО "Изотоп").

Любопытно, что в скане из неизвестной книги сказано "Слаботочные селеновые выпрямители сплошной сборки типа АВС-1 и АВС-5 (из селеновых элементов серии "А" на толстой основе) подлежат СНЯТИЮ С ПРОИЗВОДСТВА в 1972 г. и ЗАМЕНЕ на выпрямители типа ФВС". Не очень ясно, произошло ли это в действительности, ибо образцов столбов ФВС пока не замечено, но и АВС-1 позднее 1972 года также не встречаются.

Общие данные на селеновые выпрямители - здесь.

Справочный листок на серию АВС - здесь.

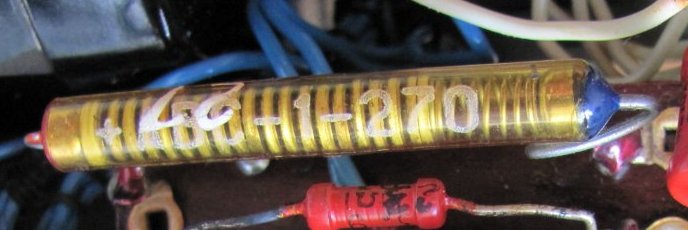

(фото внутренностей дозиметрического прибора ДП-2; с форума habar.bsaa.info)

Источники:

1. А.А. Журавлев и К.Б. Мазель. Преобразователи постоянного напряжения. М.-Л., Госэнергоиздат, 1960. (Массовая радиобиблиотека. Вып. 357).
2. В. Ю. Рогинский. Выпрямители. - М.-Л.: Госэнергоиздат, 1961 (Массовая радиобиблиотека, вып. 418).
3. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. четвертое, переработанное и дополненное. "Техника", 1966.
4. Справочник радиолюбителя. Р. М. Терещук, Р. М. Домбругов, Н. Д. Босый, С И. Ногин, В. П. Боровский, А. Б. Чаплинский. В двух частях. Изд. 6-е. "Техника", 1970.
5. Полупроводниковые приборы. Справочник. Том IV. Полупроводниковые диоды. Издание второе. - Министерство электронной промышленности СССР. Научно-исследовательский институт, 1971.
6. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. 6-е. "Техника", 1971
7. Краткий справочник радиолюбителя. Березовский М.А., Писаренко В.М. - Киев "Технiка", 1975.
