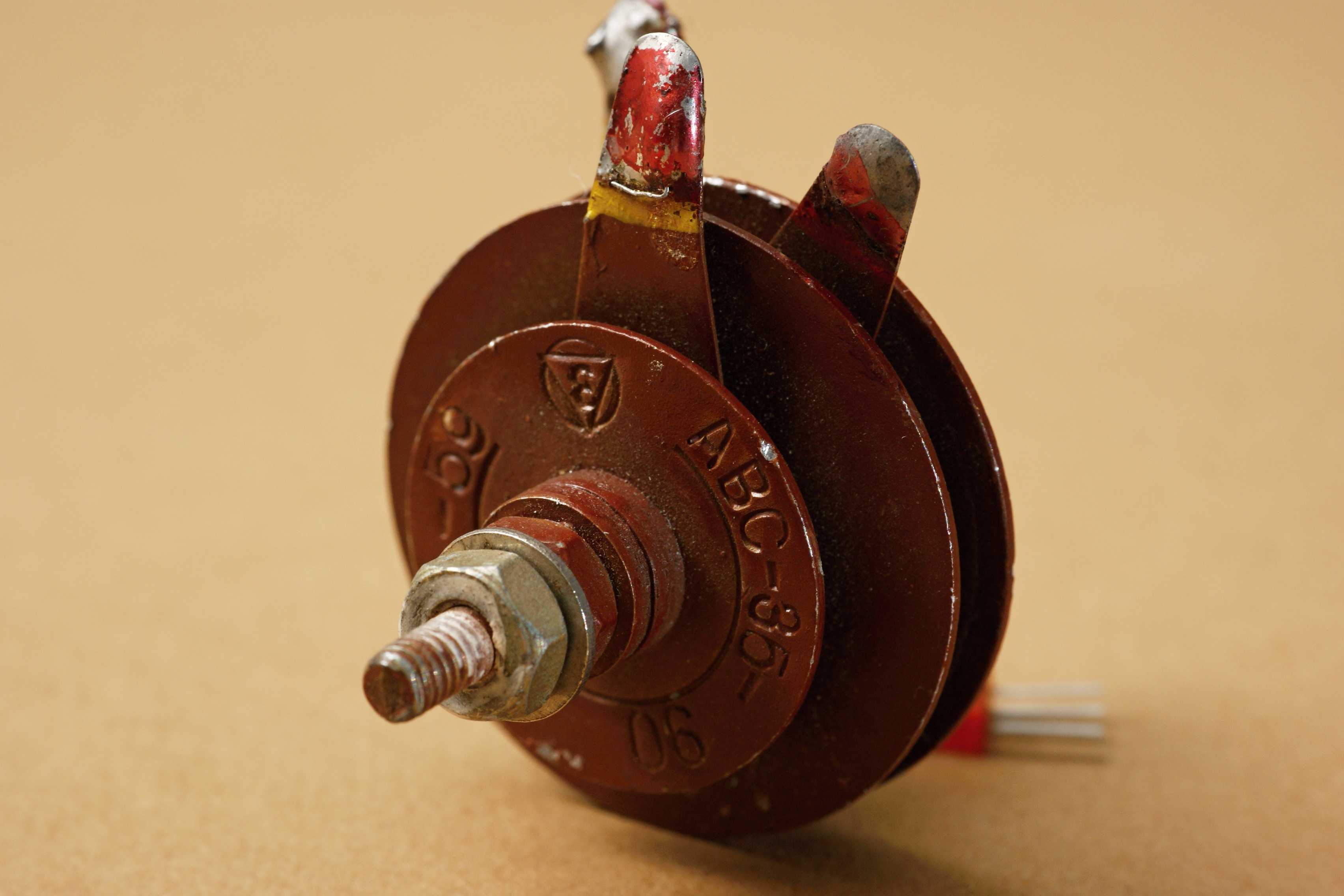

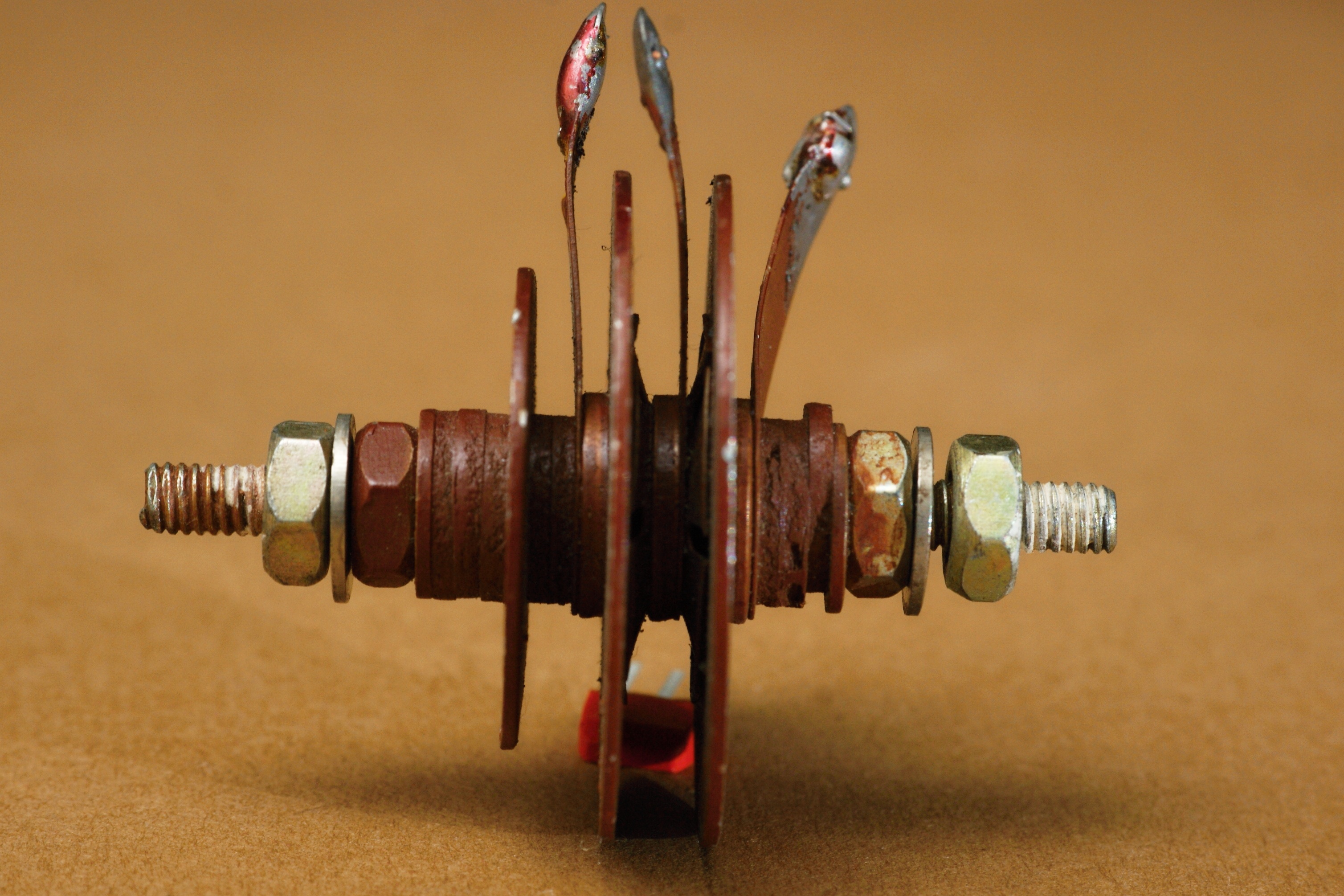

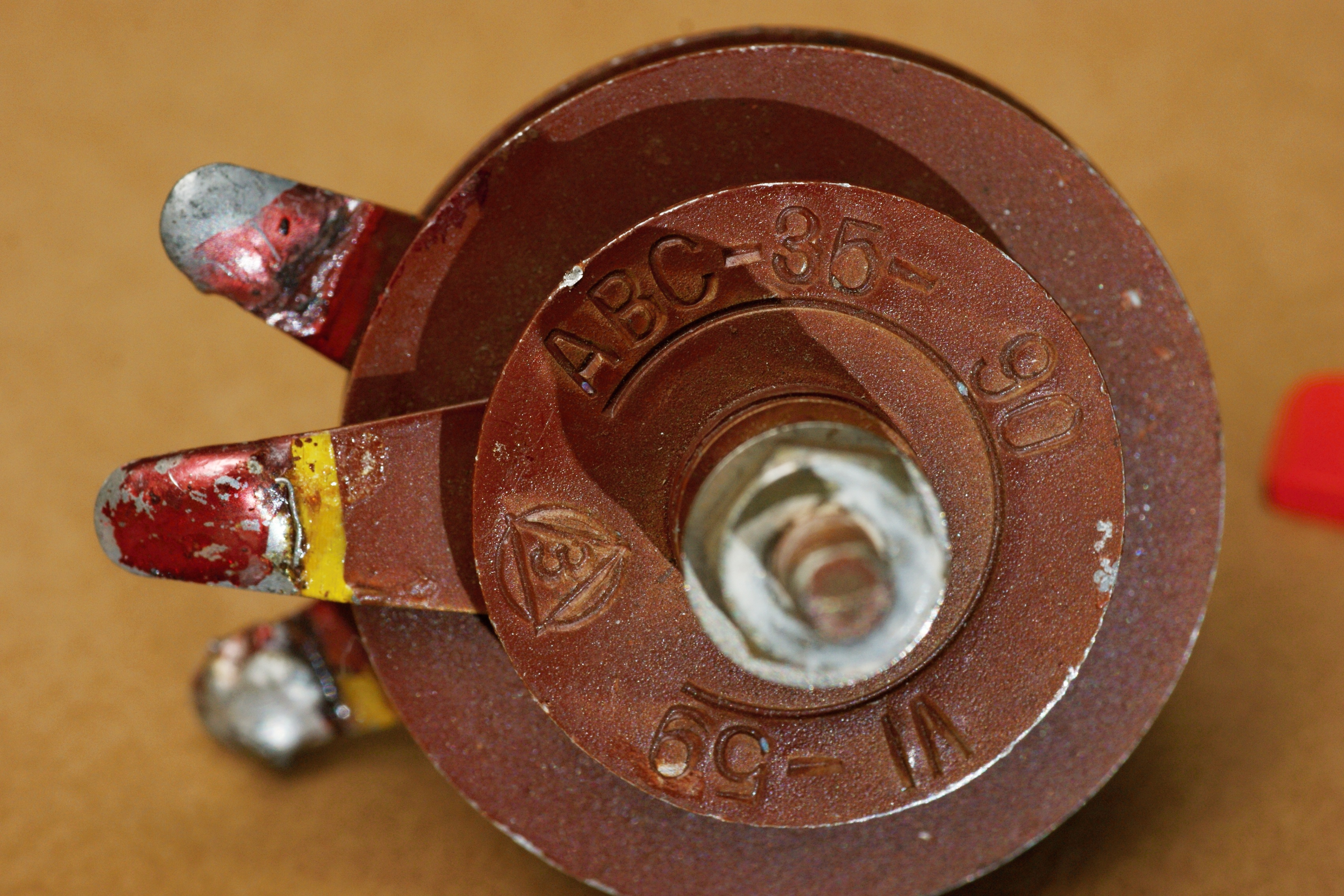

АВС-35-90

Малогабаритный алюминиевый селеновый выпрямитель со средней точкой (общий катод) из двух элементов диаметром 35 мм, девяностый вариант.

Параметры - подводимое напряжение 18 В (эфф.), выпрямленное среднее напряжение 6 В, выпрямленный ток 300 мА.

Интересно, что выпрямителей АВС-35 со средней точкой было всего три - этот, АВС-35-43 и АВС-35-311. Все три совершенно одинаковы по количеству элементов (две шайбы), схеме включения и размерам. Отличается при этом лишь допустимое подводимое напряжение, ну и как следствие, выпрямленное. Чем старше номер, тем более высоковольтный выпрямитель получался - от 15->5 вольт, потом 18->6 и, наконец, 26->10 вольт. Подозреваю, дело было в том, что собирали их из шайб разных классов.

Производитель - завод полупроводниковых приборов, Йошкар-Ола (бывш. ПО "Изотоп").

Общие данные на селеновые выпрямители - здесь.

Источники:

1. Информация по радиоэлектронике № 14 (45). Селеновые выпрямители (основные технические данные). Москва, Центральное бюро научно-технической информации, 1958.
2. ЦНИИТМАШ. Справочные данные по электрооборудованию. Книга 95. Машгиз. Москва, 1960.
